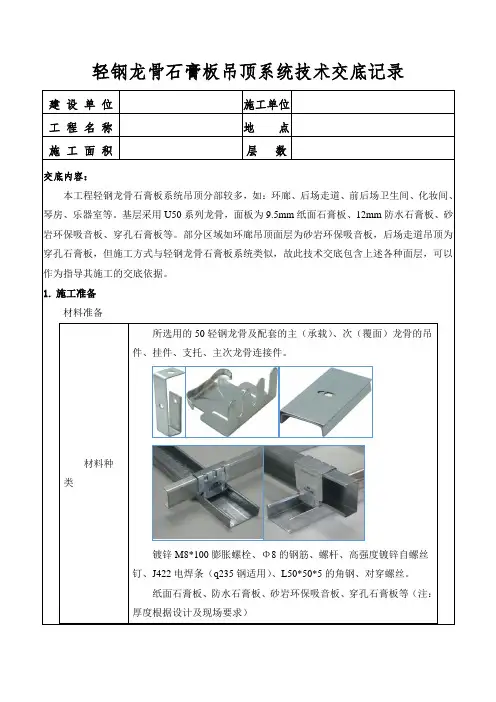

技术交底(轻钢龙骨石膏板吊顶)

SG-006

技 术 交 底

工程名称 ICON.云端项目 建设单位 成都高新投资集团有限公司

监理单位 成都衡泰工程管理有限责任公司 施工单位 中建三局装饰有限公司

交底部位 塔楼二层大厅及走道卫生间天花吊顶 交底日期 2017年01月25日

交底人签字

接收人签字

交底内容：

塔楼二层大厅及走道卫生间吊顶面积约为1400m2（其中：大厅及走道面积约1270m2、卫生间吊顶面积约130m2），石膏板均采用双层施工（卫生间用双层“防水”纸面石膏板、其余天花用双层“防火”纸面石膏板）。现就本分部分项工程做如下质量及安全交底，望班组严格按照本交底记录施工，在施工过程中，应注意现场安全。

一、施工准备

1、材料：

所选用的50系列轻钢龙骨及配套的主（承载）、副（覆面）龙骨的吊件、挂件、支托、主副龙骨连接件、吊杆的高度超过1.5m 以上的要做钢架转换层。

Φ8mm镀锌全丝吊杆、50系列主副天花龙骨、高强度镀锌自螺丝钉、对穿罗丝等。

1220×2440×9.5 mm防火纸面石膏板（双层。钢琴房）、1220*2440*9.5mm（双层、防水纸面石膏板）

银粉漆、红丹等防锈处理材料。

其它材料，如：砂轮切割片、木方、铁钉、钻头等。

2、机具及工具

所用机具：金属切割机、电焊机、自攻螺丝枪（手电钻）、台钻、冲击钻、曲线锯、红外线水准仪等；

需用手动工具：活动扳手、电焊锤、榔头、切割刀、手锯、钢锯、墨斗、水平管、靠尺、木工铅笔、钢丝钳、油漆刷、油漆桶。

3、作业条件：

已办理好土建及安装工程的交验手续和本单位隐蔽验收手续，并准备好施工所需的照明及电源等。

已弹好水平控制1米线。

需高空作业的应按规定需要使用移动脚手架并做好防护，经安全员验收后，方可施工。

吊顶内机电管线基本安装完毕。

4、材料搬运、储存

轻钢龙骨在搬运过程中应防止撞坏，石膏板搬运时应轻拿轻放，尤其是要注意石膏板四个角容易被撞坏，石膏板存放时应在地下做好保护，存放地点应保持干燥清洁，防止石膏板遇雨水、潮湿的而受潮。

5、材料验收及要求

轻钢龙骨为镀锌钢材，吊顶吊杆直径不能小于8mm。

轻钢龙骨断面尺寸规格允许偏差和石膏板表面平整度必须满足相关要求。

二、施工工艺流程

测量放线及吊杆定位→吊顶楼板钻孔、安装内爆螺栓（钢架转换层需要时做）→吊杆制作及安装→安装主吊钩及主龙骨→安装副龙骨→安装横撑龙骨→组织隐蔽验收→安装石膏板。 三、操作工艺

1、 测量放线及吊杆定位：

根据设计最终确认的标高，以水平控制线为基点，通过计算，从该基点量到天花的设计标高（该段高度（mm）=H+1000），并在墙面四周弹线，为天花完成的标高线。

根据房间大小，确定设置天花中部标准线控制标尺，其控制标尺可用木方固定在楼板上，但固定必须牢固。

再将墙面上天花标准线引至每根标尺上，作为天花中间控制点。

中间部分起拱高度不小于房间短向跨度的1/200，并标注在标尺上。

通过计算和测量确定吊杆长度。

确定轻钢龙骨布置方法，定出吊杆位置，并标注在楼板上。一般上人天花吊杆间距不大于1100mm。

吊杆距主龙骨端部大于300mm时，应增加吊杆，当吊杆与设备相遇时，也应再增加吊杆。

根据吊杆位置用冲击钻打孔。

2、吊顶楼板钻孔、安装内爆螺栓及安装吊杆（钢架转换层需要时做）

本工程采用镀锌内爆螺栓固定吊杆，吊杆为全丝牙吊杆。

采用直径为8mm的吊杆。当吊杆的长度大于1500mm应设置转换层（应按图纸要求制作钢架转换层）。

用镀锌内爆螺栓将吊杆悬挂于楼板上。

3、主龙骨安装

将主龙骨穿入主吊钩内，并用对穿螺丝锁住主龙骨。注意：主吊钩的安装方法为“一正一反”。

把边龙骨12mm以上（留罩面板厚度），边龙骨与墙面接触面应做防腐处理。或者用钢排钉把边龙骨固定在墙面上。

主龙骨连接用主龙骨连接件，并固定牢固。主龙骨与主龙骨的连接点应相互错开安装。

在主龙骨下面拉通线检查平整，拧动吊杆螺栓使主龙骨升降，并考虑起拱高度。

主龙骨调整完后，应平直，无弯曲现象。

4、副龙骨安装

在主龙骨底部拉出（或弹出）副龙骨位置线，应从房间中部分隔，做到对称。同时尽量避开喷洒头、风口等。

副龙骨水平与主龙骨垂直交叉点，用主挂件将副龙骨固定在主龙骨下面。挂件上端搭在大龙骨上，使副龙骨紧贴主龙骨。挂件U型腿用钢丝钳卡入主龙骨内。

副龙骨之间连接用专用连接件，副龙骨与副龙骨的连接点应错开排列，在同一截面上不得大于30%。副龙骨的间距不大于300mm。

在副龙骨下面拉线检查平整，调节方法及要求同主龙骨一样，应注意吊杆端头螺纹外露长度不小于3mm。

5、横撑龙骨安装

在副龙骨底面，拉出（或弹出）与副龙骨垂直线，作为横撑龙骨的位置控制线。

将支托插入横撑龙骨两端后挂在副龙骨，根据罩面板的实际尺寸决定横撑龙骨间距，以形成不大于300×400的方格为宜。

横撑龙骨与副龙骨底面必须平顺，接头处不得有下沉感。

格栅灯、风口、检修口处的龙骨应进行加固处理。

待消防喷洒头管、风管等到位后，再进行一副全面的检查，合格后，拆掉控制标尺。

6、隐蔽验收

上述工序经自检、互检、专检质量合格后，及时组织有关人员进行隐蔽工程验收，并办理相应手续。

7、安装石膏板（卫生间为防水石膏板、钢琴房为防火石膏板）

石膏板安装应从房间中部向两边进行，并在自由状态下从纸面石膏板的中间向四周固定。

石膏板的长边应沿纵向副龙骨铺设。

自攻螺钉与石膏板长边的板边的距离以10～15mm为宜，距切割的板边的距离以15～20mm为宜。 自攻螺钉间距以150～170mm为宜，且自攻螺钉应垂直于纸面石膏板。弯曲、变形的自攻螺钉应剔除，在相距50mm处另外加自攻螺丝。

自攻螺钉略沉入石膏板 0.5mm，并不使纸面破损。所有钉眼要作防锈处理。

安装双层板时，面层板与基层板的接缝应错开，不得在同一根龙骨上接缝。

纸面石膏板短边（无倒角）接缝要错开，端头应打坡口，留缝10mm，且接缝在副龙骨上应与板面垂直，已弯曲、变形的螺丝应剔除并在相隔50mm的部位另安装螺丝。

石膏板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与石膏板的交接应吻合、严密。并做好检修口的预留，使用材料应与母体相同，安装时严格控制整体性，刚度和承载力。

三、质量验收标准

1、检验方法

参照国家标准GB50210-2001第6.1.1~6.2.11条款进行验收。

2、检查数量

同一品种的吊顶每50间应划分为一个检验批，不足50间也应划分为一个检验批。大面积房间、走廊按吊顶面积30平米为一间

每个检验批应至少抽查10%，并不得少于3间，不足3间应全数检查。

3、保证项目

吊顶标高、尺寸、起拱和造型应符合设计要求；检查方法：观察、尺量检查

龙骨的吊杆、龙骨和石膏板的安装必须牢固；检查方法：观察、手板检查、检查隐蔽工程验收记录和施工记录

所有轻钢龙骨石膏板符合设计要求，石膏板防腐、防虫、防火处理符合有关规定，有材质证明文件。 检查合格证和观察

龙骨吊杆安装必须位置正确，连接牢固无松边，吊杆防锈处理符合设计要求。观察手板检查。

轻钢龙骨骨架的吊杆、龙骨的顺直、无弯曲、无变形。检查方法：观察检查。

石膏板的接缝应进行板缝防裂处理，安装双层石膏板时，面板与基层板的接缝应错开，并不得在同一根龙骨上接缝。检查方法：观察。

石膏板安装必须牢固、无脱层、翘曲、折裂、缺棱掉角缺陷。 观察和手板检查

天花内隔音、防火墙体填充材料应干燥，铺设厚度符合要求且均匀一致。观察检查或尺量检查。

4、允许偏差项目

（1）轻钢龙骨的允许偏差

轻钢龙骨架起拱高度偏差不超过短向跨1/200+100。 用尺、拉线检查。

轻钢龙骨架四周水平线偏差不超过+5mm。 用尺和水准仪检查。

龙骨的间距偏差不超过2mm、龙骨的平直度不超过3mm。

龙骨起拱高度为±10mm、龙骨四周水平±5mm。

（2）石膏板的偏差

石膏板表面平整度不超过2mm、石膏板接缝平直度不超过3mm、接缝高低不超过1mm、顶棚四周水平为±5mm。

四、现场安全措施

1、搭设脚手架时，应严格按照《建筑施工高处作业安全技术规范》（JGJ80-91）搭设，并满铺脚手板且绑.牢固；

2、手持电动机具在使用前，应严格检查，且必须有漏电保；

3、施工用电应严格按《施工现场临时用电安全技术规范》（JGJ46-2005）架设；

4、在满堂脚手架上使用电焊时，下方应用接火斗接住焊渣，以免火花四溅；

防止火灾，并配备适量的灭火器材；

5、材料运输时，必须采用人抬，且一副一张，堆放整齐，下面必须用硬质木板，以免碰撞，在脚手架上堆放时应注意均匀摆放；

6、切割轻钢龙骨时，切割机前台应用废弃的防火材料遮挡，防止火星烫前面的成品或半成品饰面，并配备足够的灭火器材，防止火灾；

7、安装及切割下的边角余料，应及时清运；

8、人字梯：应使用项目部统一定做的人字梯。使用的人字梯应四角落地，摆放平稳，梯角应设防滑橡胶垫和保险链。人字梯上铺设脚手板，脚手板两端搭设长度不得小于20cm。脚手板中间不得同时两人操作。梯子挪动时，作业人员必须下来，严禁站在梯子上踩高跷式挪动，人字梯顶部铰轴处不得站人，不准铺设脚手板。人字梯应当经常检查，发现开裂、腐朽、楔头松动、缺档等，均不得使用。

五、成品保护

1、吊顶做好后，不得上人踩踏；

2、安装灯具、风口时要小心，不要损坏天花；

3、搬运材料时，小心碰撞天花；

4、不准将大型（重型）灯具固定在龙骨上。

六、特殊部位收口处理方法

1、石膏板罩面与墙面、窗帘盒、灯具、空调洞口等交接处应严密，不得有漏缝现象；

2、石膏板面板不得有悬臂现象，应按设计要求设置压卡装置；

3、石膏板端面与梁体及墙面的收头不能平接，应在前期放线.尽早发现并做出设计调整；

4、吊顶石膏板面直线厂长度超过15 米的各类走道或大面积吊顶转角处都应预留伸缩缝。伸缩缝在施工时左右两边应各加二根独立的主龙骨、副龙骨必须全部断开；

5、吊顶灯具、设备安装处需设置附加龙骨制作洞口以满足灯具的安装。洞口也能改避免开设在主龙骨处，若不能避开则采用加固措施。当吊杆的设备较重时，则安装附加的独立吊杆和龙骨来固定安装设备。

6、石膏板吊顶跌级处理

按照常规方法正确的运用U型主龙骨和C型副龙骨和横撑龙骨在各自标高按照要求组成纵横交叉的骨架。与主龙骨垂直的跌级方法：

（1）在吊顶标高不同的跌级部位两侧200mm以内附加一根吊杆，然后根据常规方法安装主龙骨，跌级两侧主龙骨向跌级方向挑出，底标高主龙骨挑出到跌级部位，高标高处主龙骨挑出略超过跌级线与底标高主龙骨在水平投影面上搭接。

（2）用短的主龙骨料将上下主龙骨连接起来，副龙骨用龙骨卡件安装在竖向主龙骨上形成跌级的竖面基层骨架，然后将边龙骨安装在水平主龙骨上，最后安装石膏板形成跌级；
