超声波检测技术原理
1.【问题】超声波检测技术原理
【答案】超声波检测技术原理整理如下，供大家学习参考。
超声波探伤是利用超声能透入金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件缺陷的一种方法，当超声波束自零件表面由探头通至金属内部，遇到缺陷与零件底面时就分别发生反射波，在荧光屏上形成脉冲波形，可以通过这些脉冲波形来判断缺陷位置和大小。
超声波检测按照其原理可分为缺陷回波法、穿透法、共振法。
按波形分可分为纵波、横波、表面波和板波等。
纵波是用来探测金属铸锭、坯料、中厚板、大型锻件和形状比较简单的制件中所存在的缺陷；横波是探测管材中的周向和轴向裂缝、划伤、焊缝中的气孔、夹渣、裂缝、未焊透等缺陷；表面波可探测形状简单的铸件上的表面缺陷；板波可探测薄板中的缺陷。
超声波检查的原理与操作超声波检查是一种常见的医学检查方法，利用高频声波在人体组织中的传播和反射特性来获取人体内部器官的影像。
它具有非侵入性、安全性高的特点，被广泛应用于临床诊断和疾病监测。
本文将介绍超声波检查的基本原理和操作步骤。
一、超声波检查的原理超声波是指频率高于人类听力范围（20kHz）的声波，频率通常在1MHz到20MHz之间。
在超声波检查中，医生会使用超声波探头将声波传入人体组织，从而观察器官结构及其功能状况。
超声波在不同组织中以不同的形式传播。
当声波遇到组织边界时，一部分声波被反射回来，而另一部分则继续传播。
通过记录反射声波的时间和强度，计算机可以重建出器官的图像。
二、超声波检查的操作步骤1. 患者准备在进行超声波检查之前，患者需要进行一些准备工作。
根据检查部位的不同，可能需要在检查前空腹或者饭后一段时间进行检查。
患者需要脱去相应部位的衣物，以便探头能够紧密贴合皮肤。
2. 部位定位医生会先用肢体定位或者B超仪器的图像引导将超声波探头放置在需要检查的部位上。
同时，医生会将一些凝胶涂于超声波探头的接触面，以减少超声波在空气和皮肤之间的反射。
3. 开始扫描一旦探头放置好并涂上凝胶，医生就会开始进行扫描。
通常需要调整超声波探头的位置和角度，以获取不同方位和层面的影像。
医生可能会在扫描过程中要求患者在特定时间或特定呼吸状态下保持静止。
4. 影像记录和解读扫描完成后，计算机会将声波传感器收集到的数据转换成图像。
医生会根据这些图像来判断器官的结构和异常情况。
在有需要的情况下，医生可能会记录特定的图像和测量数据，并进行进一步的分析。
5. 结束检查一般情况下，超声波检查对患者没有任何副作用，所以在完成检查后可以立即离开检查室。
检查结束后，患者可以擦去凝胶并穿上衣物。
总结：超声波检查是一种安全、无创的医学检查方法。
通过利用声波在组织中的传播和反射特性，医生可以获取人体内部器官的影像，对疾病进行诊断和监测。
超声波检测设备及原理超声检测主要是利用超声波在工件中的传播特性，如声波在通过材料时能量会损失衰减，在遇到声阻抗不同的两种介质界面时会发生反射、折射等。
其工作原理是：1）.声源产生超声波，超声波以一定的方式进入工件传播。
2）.超声波在工件中传播遇到不同介质界面（包括工件材料中缺陷的分界面），使其传播方向或特征发生改变。
3）.改变后的超声波通过检测设备被接收，并进行处理和分析，评估工件本身及其内部是否存在缺陷及缺陷的特性。
第一节超声波探伤仪超声波探伤仪、探头和试块是超声波探伤的重要设备。
了解这些设备的原理、构造和作用及其主要性能的测试方法是正确选择探伤设备进行有效探伤的保证。
一、超声波探伤仪概述1．仪器的作用超声波探伤仪是超声波探伤的主体设备，它的作用是产生电振荡并加于换能器（探头）上，激励探头发射超声波，同时将探头送回的电信号进行放大，通过一定方式显示出来，从而得到被探工件内部有无缺陷及缺陷位置和大小等信息。
2．仪器的分类超声仪器分为超声检测仪器和超声处理（或加工）仪器，超声波探伤仪属于超声检测仪器。
超声波探伤技术在现代工业中的应用日益广泛，由于探测对象、探测目的、探测场合、探测速度等方面的要求不同，因而有各种不同设计的超声波探伤仪，常见的有以下几种。
1）按超声波的连续性分类①脉冲波探伤仪：这种仪器通过探头向工件周期性地发射不连续且频率不变的超声波，根据超声波的传播时间及幅度判断工件中缺陷位置和大小，这是目前使用最广泛的探伤仪②连续波探伤仪：这种仪器通过探头向工件中发射连续且频率不变(或在小范围内周期性变化)的超声波，根据透过工件的超声波强度变化判断工件中有无缺陷及缺陷大小．这种仪器灵敏度低，且不能确定缺陷位置，因而已大多被脉冲波探伤仪所代替，但在超声显像及超声共振测厚等方面仍有应用。
③调频波探伤仪：这种仪器通过探头向工件中发射连续的频率周期性变化的超声波，根据发射波与反射波的差频变化情况判断工件中有无缺陷。
超声波检查的原理和操作技巧超声波检查是一种常见的医学检查方法，通过利用声波的特性来观察和诊断人体内部病变。
它具有无创、非放射性、实时性等优势，在临床应用中广泛受到医生和患者的青睐。
本文将介绍超声波检查的原理和操作技巧，帮助读者更好地了解和应用这一检查方法。
一、超声波检查的原理超声波是一种频率超过人类听觉范围的机械波，它通过声波的反射和传播来获取人体内部器官的影像。
超声波检查的原理主要基于以下几个方面：1. 声波的反射：超声波在不同组织之间的传播速度不同，当声波遇到不同密度或不同介质的物体时，会发生反射。
利用这一原理，可以通过探头将超声波发送入体内，接收并记录反射回来的声波，再进行图像重建。
2. 声波的传播速度：不同组织对超声波的传播速度也不同。
在超声波检查中，可以根据声波传播速度的差异，对不同组织进行区分，从而呈现出详细的图像。
3. 吸收和散射：超声波在组织内的传播过程中，会受到组织的吸收和散射的影响。
这些影响因素会使得部分声波被吸收或散射，从而导致图像的质量下降。
因此，在超声波检查中，需要根据不同组织的特点和调整仪器参数，以获得清晰的影像。
二、超声波检查的操作技巧超声波检查是一项操作简单、非侵入性的检查方法。
以下是一些常用的超声波检查操作技巧：1. 患者准备：超声波检查需要在空腹状态下进行，以减少肠道气体和其他物质对图像的干扰。
患者应提前4-6小时禁食，并饮用适量的水，使膀胱充盈。
2. 检查仪器：选择适合的探头和设备，根据不同部位的需求进行调节。
探头的角度和位置要调整到合适的位置，以获得清晰的影像。
在检查过程中，需要调节超声波的频率、深度和增益等参数，以获得最佳的成像效果。
3. 操作手法：在进行超声波检查时，医生需要熟练掌握操作手法，准确地将探头放置在患者身体的对应部位。
探头的移动速度要适中，避免过快或过慢，以免影响图像的质量。
同时，要注意调节探头的角度和方向，以便观察目标结构的不同层面。
4. 解读和记录：医生在检查过程中需要准确地观察和解读患者的超声波影像，并及时记录所见。
超声波检测的工作原理超声波检测是一种利用超声波传播特性进行检测的技术。
其工作原理基于超声波的传播、反射、折射等现象，并借助电子器件对超声波进行接收和处理。
超声波是指频率高于人类能听到的声波频率的声波，通常定义频率大于20kHz 的声波为超声波。
超声波具有短波长、高能量、方向性强等特点，在材料中的传播速度一般为1500-6000米/秒，这依赖于材料的密度和弹性系数。
超声波检测的基本原理是通过发射机产生超声波，并将其发射到被测物体上。
被测物体中的超声波会遇到不同的界面，如材料内部的缺陷、界面、气泡等，从而发生反射、折射、透射等现象。
这些现象会导致超声波的传播波束发生变化，通过接收器接收到反射回来的超声信号。
然后通过信号处理，将接收到的信号转换成图像或数字数据，通过分析和判断，最终确定被测物体的内部结构状况。
超声波检测的主要设备包括超声波发射器、接收器、控制系统和显示器等。
其中发射器是用来产生超声波的装置，其发射的超声波经过探头传播到被测物体；接收器用于接收被测物体反射回来的超声波信号，并将其转化为电信号；控制系统用于控制超声波检测的参数，如发射频率、增益等；显示器用于显示被测物体的超声波图像或数据。
超声波检测的工作流程一般为以下几个步骤：1. 参数设置：根据被测物体的不同特性，设置超声波检测的参数，如发射频率、探头类型、增益等。
2. 发射超声波：通过发射器发射超声波，其波束会在被测物体内部传播，与物体内部的缺陷、界面等发生相互作用。
3. 接收反射波：被测物体内部的缺陷、界面等会反射部分超声波，接收器接收到这些反射波，并将其转换为电信号。
4. 信号处理：通过信号放大、滤波、数字化等处理手段，将接收到的声波信号转化为可见的图像或数字数据。
5. 分析判断：通过对图像或数据的分析和处理，判断被测物体是否存在缺陷、界面等，并确定其位置、形状、尺寸等参数。
6. 结果展示：将分析和判断的结果，转化为图像或报告等形式，用于显示和存档。

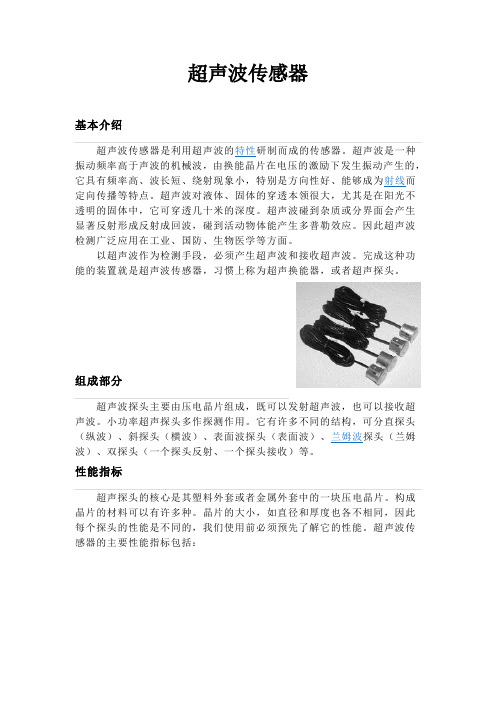

超声波传感器基本介绍超声波传感器是利用超声波的特性研制而成的传感器。
