超声检测原理培训资料

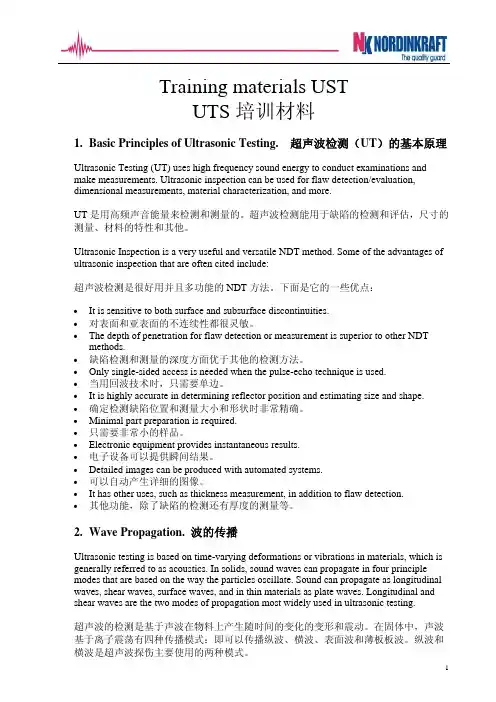

Training materials USTUTS培训材料1.Basic Principles of Ultrasonic Testing. 超声波检测（UT）的基本原理Ultrasonic Testing (UT) uses high frequency sound energy to conduct examinations and make measurements. Ultrasonic inspection can be used for flaw detection/evaluation, dimensional measurements, material characterization, and more.UT是用高频声音能量来检测和测量的。

超声波检测能用于缺陷的检测和评估，尺寸的测量、材料的特性和其他。

Ultrasonic Inspection is a very useful and versatile NDT method. Some of the advantages of ultrasonic inspection that are often cited include:超声波检测是很好用并且多功能的NDT方法。

下面是它的一些优点：•It is sensitive to both surface and subsurface discontinuities.•对表面和亚表面的不连续性都很灵敏。

•The depth of penetration for flaw detection or measurement is superior to other NDT methods.•缺陷检测和测量的深度方面优于其他的检测方法。

•Only single-sided access is needed when the pulse-echo technique is used.•当用回波技术时，只需要单边。

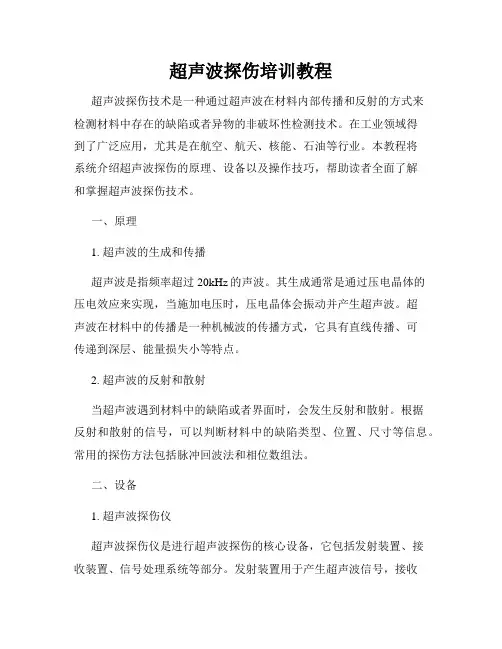

超声波探伤培训教程超声波探伤技术是一种通过超声波在材料内部传播和反射的方式来检测材料中存在的缺陷或者异物的非破坏性检测技术。

在工业领域得到了广泛应用，尤其是在航空、航天、核能、石油等行业。

本教程将系统介绍超声波探伤的原理、设备以及操作技巧，帮助读者全面了解和掌握超声波探伤技术。

一、原理1. 超声波的生成和传播超声波是指频率超过20kHz的声波。

其生成通常是通过压电晶体的压电效应来实现，当施加电压时，压电晶体会振动并产生超声波。

超声波在材料中的传播是一种机械波的传播方式，它具有直线传播、可传递到深层、能量损失小等特点。

2. 超声波的反射和散射当超声波遇到材料中的缺陷或者界面时，会发生反射和散射。

根据反射和散射的信号，可以判断材料中的缺陷类型、位置、尺寸等信息。

常用的探伤方法包括脉冲回波法和相位数组法。

二、设备1. 超声波探伤仪超声波探伤仪是进行超声波探伤的核心设备，它包括发射装置、接收装置、信号处理系统等部分。

发射装置用于产生超声波信号，接收装置用于接收反射和散射的信号，信号处理系统则对接收到的信号进行处理和显示。

2. 探头探头是超声波探伤仪的重要部件，其质量和性能直接影响到探伤的效果。

常见的探头类型有直探头、斜探头、浸润式探头等。

不同类型的探头适用于不同的检测对象和环境。

三、操作技巧1. 检测准备在进行超声波探伤之前，需要对设备和探头进行校准和检查，确保其正常工作。

同时，还需要根据待检测材料的类型和要求选择合适的探头，并对材料表面进行清洁和处理。

2. 检测步骤（1）将探头与被检测材料紧密接触，确保超声波能够传播到材料内部。

（2）调节探测范围和增益，以保证检测到的信号具有足够的强度。

（3）进行扫描或者点检测，记录检测到的信号并分析。

（4）根据检测结果判断材料的质量，如果发现缺陷，需进一步分析和评估。

四、应用案例超声波探伤技术在各个行业都有广泛的应用。

以下是几个实际案例：1. 航空领域在航空器制造和维修过程中，通过超声波探伤可以检测飞机结构中的隐蔽缺陷，如裂纹、孔洞等。

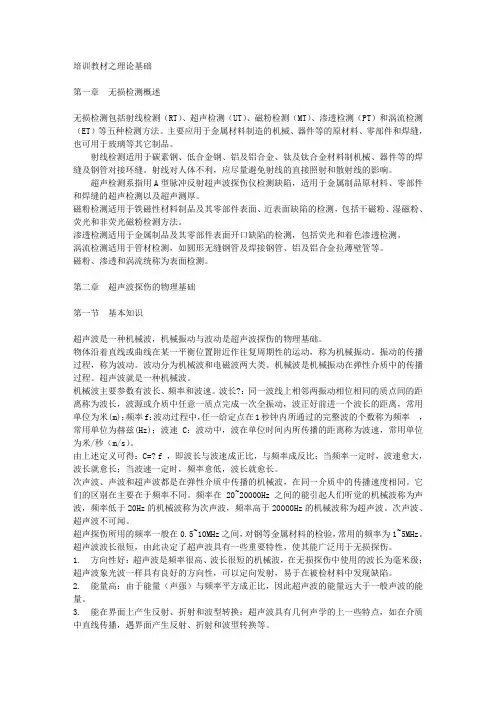

培训教材之理论基础第一章无损检测概述无损检测包括射线检测（RT）、超声检测（UT）、磁粉检测（MT）、渗透检测（PT）和涡流检测（ET）等五种检测方法。

主要应用于金属材料制造的机械、器件等的原材料、零部件和焊缝，也可用于玻璃等其它制品。

射线检测适用于碳素钢、低合金钢、铝及铝合金、钛及钛合金材料制机械、器件等的焊缝及钢管对接环缝。

射线对人体不利，应尽量避免射线的直接照射和散射线的影响。

超声检测系指用A型脉冲反射超声波探伤仪检测缺陷，适用于金属制品原材料、零部件和焊缝的超声检测以及超声测厚。

磁粉检测适用于铁磁性材料制品及其零部件表面、近表面缺陷的检测，包括干磁粉、湿磁粉、荧光和非荧光磁粉检测方法。

渗透检测适用于金属制品及其零部件表面开口缺陷的检测，包括荧光和着色渗透检测。

涡流检测适用于管材检测，如圆形无缝钢管及焊接钢管、铝及铝合金拉薄壁管等。

磁粉、渗透和涡流统称为表面检测。

第二章超声波探伤的物理基础第一节基本知识超声波是一种机械波，机械振动与波动是超声波探伤的物理基础。

物体沿着直线或曲线在某一平衡位置附近作往复周期性的运动，称为机械振动。

振动的传播过程，称为波动。

波动分为机械波和电磁波两大类。

机械波是机械振动在弹性介质中的传播过程。

超声波就是一种机械波。

机械波主要参数有波长、频率和波速。

波长?：同一波线上相邻两振动相位相同的质点间的距离称为波长，波源或介质中任意一质点完成一次全振动，波正好前进一个波长的距离，常用单位为米(m)；频率f：波动过程中，任一给定点在1秒钟内所通过的完整波的个数称为频率，常用单位为赫兹(Hz)；波速C：波动中，波在单位时间内所传播的距离称为波速，常用单位为米/秒（m/s）。

由上述定义可得：C=? f ，即波长与波速成正比，与频率成反比；当频率一定时，波速愈大，波长就愈长；当波速一定时，频率愈低，波长就愈长。

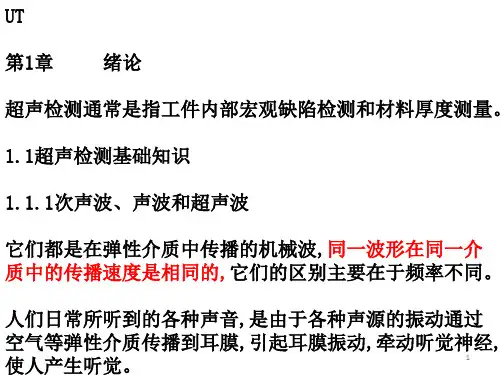

次声波、声波和超声波都是在弹性介质中传播的机械波，在同一介质中的传播速度相同。

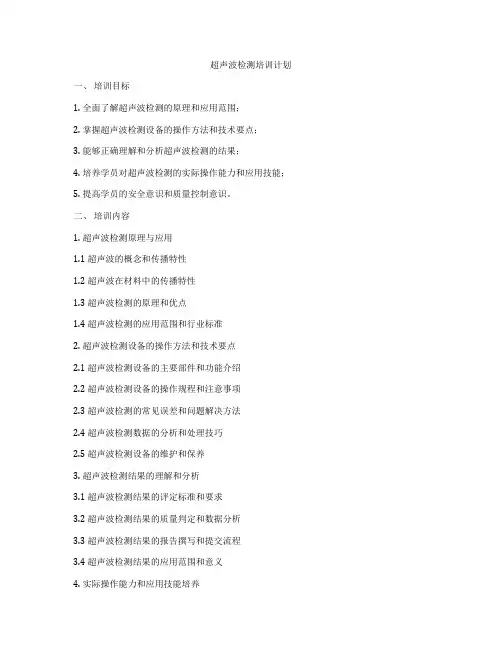

超声波检测培训计划一、培训目标1. 全面了解超声波检测的原理和应用范围；2. 掌握超声波检测设备的操作方法和技术要点；3. 能够正确理解和分析超声波检测的结果；4. 培养学员对超声波检测的实际操作能力和应用技能；5. 提高学员的安全意识和质量控制意识。

二、培训内容1. 超声波检测原理与应用1.1 超声波的概念和传播特性1.2 超声波在材料中的传播特性1.3 超声波检测的原理和优点1.4 超声波检测的应用范围和行业标准2. 超声波检测设备的操作方法和技术要点2.1 超声波检测设备的主要部件和功能介绍2.2 超声波检测设备的操作规程和注意事项2.3 超声波检测的常见误差和问题解决方法2.4 超声波检测数据的分析和处理技巧2.5 超声波检测设备的维护和保养3. 超声波检测结果的理解和分析3.1 超声波检测结果的评定标准和要求3.2 超声波检测结果的质量判定和数据分析3.3 超声波检测结果的报告撰写和提交流程3.4 超声波检测结果的应用范围和意义4. 实际操作能力和应用技能培养4.1 超声波检测设备的实际操作演练4.2 超声波检测数据的实际分析和处理4.3 超声波检测结果的实际应用案例分析4.4 超声波检测设备的实际维护和保养5. 安全意识和质量控制意识提高5.1 超声波检测中的安全操作原则和措施5.2 安全事故和风险预防措施5.3 超声波检测的质量控制要求和实施方法5.4 质量管理要求和实施方法三、培训方法1. 理论讲授：通过专业教师进行超声波检测原理、设备操作方法和结果分析等方面的理论讲解，帮助学员建立理论基础。

2. 实践操作：利用实验室等现场条件，进行超声波检测设备的实际操作演练和数据分析，培养学员的实际操作能力和应用技能。

3. 案例分析：结合真实案例，进行分析讨论，帮助学员理解超声波检测的应用范围和实际意义。

4. 触摸设备：学员自行操作超声波检测设备，加深对设备操作方法和技术要点的理解和掌握。

四、培训对象1. 质量控制部门人员；2. 超声波检测技术人员；3. 有志于从事超声波检测工作的学员；4. 其他相关人员。

超声波检测培训资料超声波检测是一种非侵入式、无损伤、高精度的检测方法，广泛应用于工业自动化领域。

它利用超声波在物体中的传播和反射特性，通过检测声波传播的时间和幅度变化，来获取被检测物体的结构、缺陷和性能参数等信息。

超声波检测的基本原理是利用超声波在不同介质中的传播速度不同来获取被测物体的内部结构信息。

当超声波传播到物体表面或者物体内部的缺陷位置时，会发生声波的反射、折射、透射等现象，这些现象会导致超声波的强度、频率和传播时间等方面的变化，通过对这些变化的分析和处理，就可以获得被测物体的相关信息。

超声波检测的应用非常广泛。

在工业领域中，它可以用于检测材料的内部缺陷，如裂纹、气泡、夹杂等；用于测量物体的厚度、速度、弹性模量等物理参数；还可以用于监测管道中的流体流速和流量等。

在医疗领域中，超声波检测被广泛应用于体内器官的检查和诊断，如心脏、肝脏、肾脏等。

超声波检测的操作步骤相对简单，但需要经过专业培训才能熟练掌握。

首先需要选择适当的超声波探头，根据被测物体的特点和要求来确定探头的频率和形式。

接下来，需要将超声波探头紧贴在被测物体上，并通过操作仪器进行相关设置。

然后，通过仪器上的屏幕显示出来的波形和图像来分析和判断被测物体的状态和性能。

为了保证检测的准确性和可靠性，超声波检测人员需要具备一定的专业知识和技能。

首先，要了解超声波在不同介质中的传播特点和规律，掌握超声波的基本理论和原理，以及超声波仪器的工作原理和使用方法。

其次，在实际操作中，需要注意探头的选用、超声波的传播路径和角度，以及其他影响检测结果的因素。

最后，还需要熟悉超声波信号的处理和分析方法，能够正确解读和判断屏幕上显示的波形和图像。

超声波检测的发展和应用，为工业自动化和医学诊断等领域提供了重要的技术手段。

通过超声波检测，可以及时发现物体的缺陷和问题，提前作出相应的处理和修复，从而大大提高了生产效率和产品质量。

同时，它还可以帮助医生快速准确地诊断疾病，为患者提供精准治疗和救治。

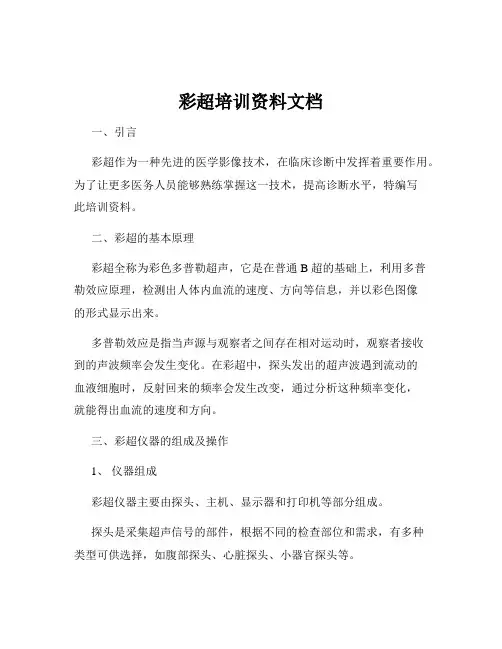

彩超培训资料文档一、引言彩超作为一种先进的医学影像技术，在临床诊断中发挥着重要作用。

为了让更多医务人员能够熟练掌握这一技术，提高诊断水平，特编写此培训资料。

二、彩超的基本原理彩超全称为彩色多普勒超声，它是在普通 B 超的基础上，利用多普勒效应原理，检测出人体内血流的速度、方向等信息，并以彩色图像的形式显示出来。

多普勒效应是指当声源与观察者之间存在相对运动时，观察者接收到的声波频率会发生变化。

在彩超中，探头发出的超声波遇到流动的血液细胞时，反射回来的频率会发生改变，通过分析这种频率变化，就能得出血流的速度和方向。

三、彩超仪器的组成及操作1、仪器组成彩超仪器主要由探头、主机、显示器和打印机等部分组成。

探头是采集超声信号的部件，根据不同的检查部位和需求，有多种类型可供选择，如腹部探头、心脏探头、小器官探头等。

主机负责处理和分析探头采集到的信号，并将其转化为图像显示在显示器上。

显示器用于直观地展示彩超图像，方便医生观察和诊断。

打印机则用于打印图像报告。

2、操作步骤（1）开机前准备：检查仪器的电源、连接线路是否正常，探头是否清洁完好。

（2）选择探头：根据检查部位和目的，选择合适的探头，并安装在仪器上。

（3）调节参数：包括频率、增益、深度、聚焦等，以获得清晰的图像。

（4）定位和扫描：将探头放置在检查部位，按照一定的顺序和方向进行扫描，获取图像。

（5）图像分析：观察图像中的组织结构、血流情况等，做出诊断。

（6）存储和打印：将有价值的图像进行存储，并打印出报告。

四、彩超在不同部位的应用1、腹部彩超可用于检查肝脏、胆囊、胰腺、脾脏、肾脏等腹部脏器。

能够发现脏器的大小、形态、结构异常，如肿瘤、结石、囊肿、炎症等。

用于检查心脏的结构和功能，包括心房、心室的大小、心肌的厚度、瓣膜的形态和功能、血流动力学等。

可诊断先天性心脏病、冠心病、心肌病、心脏瓣膜病等。

3、妇产科彩超在妇产科领域应用广泛，如孕期检查，可观察胎儿的发育情况、胎位、羊水、胎盘等；还可用于检查子宫、卵巢的疾病，如子宫肌瘤、卵巢囊肿等。

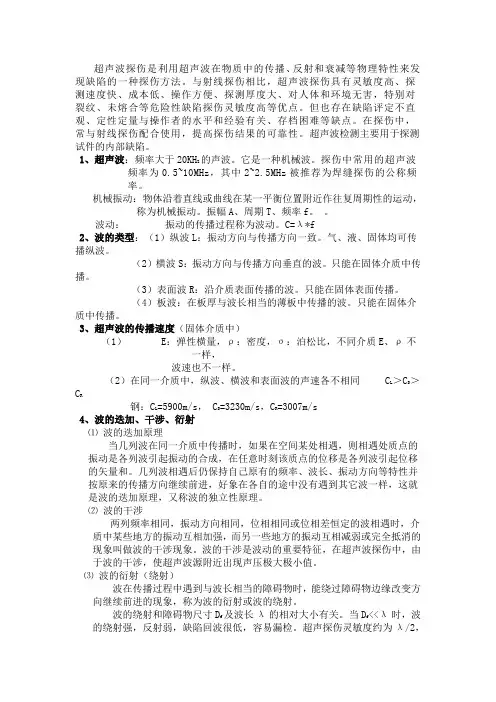

超声波探伤是利用超声波在物质中的传播、反射和衰减等物理特性来发现缺陷的一种探伤方法。

与射线探伤相比，超声波探伤具有灵敏度高、探测速度快、成本低、操作方便、探测厚度大、对人体和环境无害，特别对裂纹、未熔合等危险性缺陷探伤灵敏度高等优点。

但也存在缺陷评定不直观、定性定量与操作者的水平和经验有关、存档困难等缺点。

在探伤中，常与射线探伤配合使用，提高探伤结果的可靠性。

超声波检测主要用于探测试件的内部缺陷。

1、超声波：频率大于20KHZ的声波。

它是一种机械波。

探伤中常用的超声波频率为0.5~10MHz，其中2~2.5MHz被推荐为焊缝探伤的公称频率。

机械振动：物体沿着直线或曲线在某一平衡位置附近作往复周期性的运动，称为机械振动。

振幅A、周期T、频率f。

波动：振动的传播过程称为波动。

C=λ*f2、波的类型：（1）纵波L：振动方向与传播方向一致。

气、液、固体均可传播纵波。

（2）横波S：振动方向与传播方向垂直的波。

只能在固体介质中传播。

（3）表面波R：沿介质表面传播的波。

只能在固体表面传播。

（4）板波：在板厚与波长相当的薄板中传播的波。

只能在固体介质中传播。

3、超声波的传播速度（固体介质中）（1） E：弹性横量，ρ：密度，σ：泊松比，不同介质E、ρ不一样，波速也不一样。

（2）在同一介质中，纵波、横波和表面波的声速各不相同 CL ＞CS＞C R钢：CL =5900m/s， CS=3230m/s，CR=3007m/s4、波的迭加、干涉、衍射⑴ 波的迭加原理当几列波在同一介质中传播时，如果在空间某处相遇，则相遇处质点的振动是各列波引起振动的合成，在任意时刻该质点的位移是各列波引起位移的矢量和。

几列波相遇后仍保持自己原有的频率、波长、振动方向等特性并按原来的传播方向继续前进，好象在各自的途中没有遇到其它波一样，这就是波的迭加原理，又称波的独立性原理。

⑵ 波的干涉两列频率相同，振动方向相同，位相相同或位相差恒定的波相遇时，介质中某些地方的振动互相加强，而另一些地方的振动互相减弱或完全抵消的现象叫做波的干涉现象。

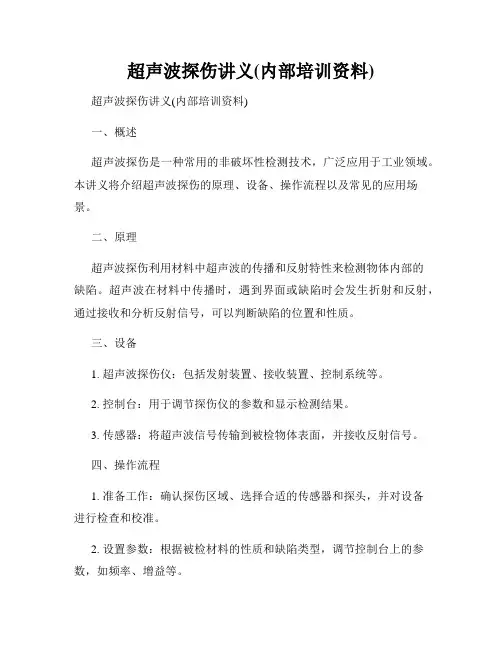

超声波探伤讲义(内部培训资料)超声波探伤讲义(内部培训资料)一、概述超声波探伤是一种常用的非破坏性检测技术，广泛应用于工业领域。

本讲义将介绍超声波探伤的原理、设备、操作流程以及常见的应用场景。

二、原理超声波探伤利用材料中超声波的传播和反射特性来检测物体内部的缺陷。

超声波在材料中传播时，遇到界面或缺陷时会发生折射和反射，通过接收和分析反射信号，可以判断缺陷的位置和性质。

三、设备1. 超声波探伤仪：包括发射装置、接收装置、控制系统等。

2. 控制台：用于调节探伤仪的参数和显示检测结果。

3. 传感器：将超声波信号传输到被检物体表面，并接收反射信号。

四、操作流程1. 准备工作：确认探伤区域、选择合适的传感器和探头，并对设备进行检查和校准。

2. 设置参数：根据被检材料的性质和缺陷类型，调节控制台上的参数，如频率、增益等。

3. 扫描检测：将传感器沿被检物体表面平稳移动，保持一定的检测速度，记录反射信号。

4. 数据分析：通过控制台或计算机软件，对采集到的数据进行分析和处理，判断是否存在缺陷。

5. 结果评估：根据分析结果，评估被检物体的质量并作出相应的判定。

五、应用场景1. 金属材料检测：超声波探伤被广泛应用于金属材料的检测，如焊接接头、铸件、锻件等。

2. 管道检测：可以通过超声波探伤检测管道内部的腐蚀、裂纹等缺陷，保证管道的安全运行。

3. 轴承检测：超声波探伤可以检测轴承内部的裂纹、磨损等问题，预防故障和损坏。

4. 建筑结构检测：超声波探伤可用于检测混凝土结构中的空洞、裂缝等缺陷，确保建筑物的安全性。

六、注意事项1. 操作人员需经过专业培训，并持证上岗。

2. 检测前需对设备进行检查和校准，确保其正常工作。

3. 根据被检材料的性质和缺陷类型，选择合适的探头和参数设置。

4. 操作过程中需保持传感器与被检物体表面的贴合度，并保持恒定的扫描速度。

5. 分析结果需结合其他检测方法或实际应用情况进行综合评估。

七、总结超声波探伤技术是一种重要的非破坏性检测方法，具有广泛的应用前景。

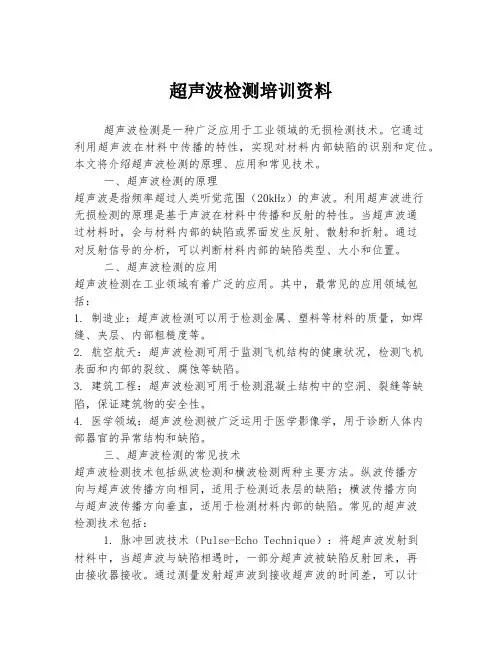

超声波检测培训资料超声波检测是一种广泛应用于工业领域的无损检测技术。

它通过利用超声波在材料中传播的特性，实现对材料内部缺陷的识别和定位。

本文将介绍超声波检测的原理、应用和常见技术。

一、超声波检测的原理超声波是指频率超过人类听觉范围（20kHz）的声波。

利用超声波进行无损检测的原理是基于声波在材料中传播和反射的特性。

当超声波通过材料时，会与材料内部的缺陷或界面发生反射、散射和折射。

通过对反射信号的分析，可以判断材料内部的缺陷类型、大小和位置。

二、超声波检测的应用超声波检测在工业领域有着广泛的应用。

其中，最常见的应用领域包括：1. 制造业：超声波检测可以用于检测金属、塑料等材料的质量，如焊缝、夹层、内部粗糙度等。

2. 航空航天：超声波检测可用于监测飞机结构的健康状况，检测飞机表面和内部的裂纹、腐蚀等缺陷。

3. 建筑工程：超声波检测可用于检测混凝土结构中的空洞、裂缝等缺陷，保证建筑物的安全性。

4. 医学领域：超声波检测被广泛运用于医学影像学，用于诊断人体内部器官的异常结构和缺陷。

三、超声波检测的常见技术超声波检测技术包括纵波检测和横波检测两种主要方法。

纵波传播方向与超声波传播方向相同，适用于检测近表层的缺陷；横波传播方向与超声波传播方向垂直，适用于检测材料内部的缺陷。

常见的超声波检测技术包括：1. 脉冲回波技术（Pulse-Echo Technique）：将超声波发射到材料中，当超声波与缺陷相遇时，一部分超声波被缺陷反射回来，再由接收器接收。

通过测量发射超声波到接收超声波的时间差，可以计算出缺陷的位置和深度。

2. 相控阵技术（Phased Array Technology）：利用多个发射和接收元件，可以控制超声波的入射角度和聚焦位置，从而实现对被检测物体内部的全面扫描。

相控阵技术具有快速、高效、灵活的特点，在航空航天等领域得到广泛应用。

3. 合成孔径成像技术（Synthetic Aperture Focusing Technique）：通过整合多个超声波回波信号，可以获得高分辨率的图像。
