超声探头及超声波检测原理

超声探头原理图
超声探头是一种用于超声成像的装置，由发射器、接收器和控制电路组成。

它的工作原理是利用超声波在不同介质中传播速度不同的特性，利用超声波在不同组织和物质界面上的反射、折射、散射等现象来获取图像信息。

超声波发射器将电能转换为超声波能量，并通过探头的表面发射出去。

超声波经过介质传播后，与组织和物质的不同界面发生相互作用，一部分能量被反射回来。

这部分反射的超声波能量经过负责接收功能的接收器接收，然后转化为电能。

探头内部的控制电路会对发射和接收过程进行精确的时间调节，以保证发射的超声波与接收到的反射波之间存在固定的时间间隔。

根据声波传播的速度和时间差，控制电路可以计算出扫描区域内的物体距离探头的位置，并将这些数据转换为图像信号。

通过对探头的位置和方向进行调节，可以在人体或其他物体的不同部位获取到不同角度和深度的图像。

经过信号处理和图像重建算法，最终可以得到高分辨率、清晰的超声图像，用于医学诊断、工业检测等领域。

总之，超声探头在超声成像中起着非常重要的作用，它通过发射和接收超声波来获取物体的结构和组织信息，为医学和工业领域的研究和诊断提供了有效的手段。

超声波成像的原理
超声波成像是利用超声波在不同介质中传播时会发生反射、散射和折射等现象，通过对反射信号的处理和成像技术，获得生物组织的内部形态和组织结构的一种医学成像技术。

其工作原理主要包括以下几个方面：
1.超声波的产生和发射：超声波通过连接到特定设备上的超声探头产生。

探头由许多压电晶体组成，当施加高频电流时，晶体会震荡产生超声波。

2.超声波的传输：超声波在人体组织中传输时，会遇到不同介质界面反射、散射、折射等反应。

这些反应会改变超声波的传播方向、速度和幅度等特性，从而产生不同的回波信号。

3.回波信号的检测和处理：探头可以测量回波信号的时间、强度和频率等信息，并将这些信息传输到计算机处理。

计算机根据反射时间和反射强度等参数，对对应的组织进行成像处理，以便医生能够观察。

4.成像技术：超声波成像可以通过多种成像技术来展示不同组织的内部形态和结构。

其中最常用的技术是B模式成像，它将回波信号显示为灰度图像以显示组织的内部结构。

其他技术包括彩色多普勒成像、3D超声成像和血管注射超声成像。

超声波检测的三种基本方法
超声波检测方法可以根据其原理分为以下三种：
1. 脉冲反射法：这种方法利用超声波探头发射脉冲波到被检测物体内，根据反射波的情况来检测物体缺陷。

它包括缺陷回波法、底波高度法和多次底波法。

2. 穿透法：这种方法依据脉冲波或连续波穿透物体之后的能量变化来判断缺陷情况。

穿透法常采用两个探头，一收一发，分别放置在物体的两侧进行探测。

3. 共振法：当声波（频率可调的连续波）在被检测物体内传播，当物体的厚度为超声波的半波长的整数倍时，将引起共振，仪器显示出共振频率。

当物体内存在缺陷或物体厚度发生变化时，将改变物体的共振频率，依据物体的共振频率特性，来判断缺陷情况和物体厚度变化情况。

以上内容仅供参考，建议查阅专业超声波书籍获取更全面和准确的信息。

超声探头的工作原理及结构超声探头是医疗超声设备中的重要组成部分，主要用于产生和接收超声波信号。

它的工作原理和结构对于超声诊断的精确性和效果起着至关重要的作用。

本文将详细介绍超声探头的工作原理和结构。

超声探头的工作原理是利用声波的传播和回波来获取图像。

当超声波从探头的晶体发射出来时，它会在被检测物体内部产生声波反射，形成回波信号。

探头接收这些回波信号，并将其转化为电信号，经过放大和处理后再转换为声图像。

超声探头的具体工作原理主要取决于其内部的晶体和传感器。

超声探头的结构主要分为三部分：晶体、导电层和壳体。

晶体是探头内最重要的组成部分，通常由压电陶瓷材料制成，如铅锆钛酸盐（PZT）。

晶体的厚度和形状会影响探头的频率和焦距。

当晶体受到电信号的激励时，会产生机械振动，进而发射超声波。

晶体也具有接收回波信号的功能，将回波信号转换为电信号。

导电层位于晶体的表面，主要作用是为探头的电信号提供导电路径。

导电层通常由银或其他导电性材料制成，以确保信号传输的可靠性和稳定性。

它也可以通过改变导电层的形状和布局来调整探头的工作频率和形状。

壳体是超声探头的外部保护层，通常由塑料或金属材料制成。

它起到了保护晶体和导电层的作用，同时还可以起到减少外界干扰的作用。

壳体还可以通过改变其形状和尺寸来调整探头的焦距和探测深度。

除了以上的基本结构，超声探头还可以有其他的功能组件，如阵列式探头、多普勒组件等。

阵列式探头由多个晶体排列组成，可以产生多个散射波束，从而得到更精确的图像。

多普勒组件可以对血流进行测量和分析，是超声心动图和血流图的重要组成部分。

总结起来，超声探头是超声设备中至关重要的组成部分，其工作原理和结构直接决定了超声图像的质量和准确性。

通过晶体的发射和接收声波信号，探头可以产生高频的超声波并获取回波信号。

探头的结构主要包括晶体、导电层和壳体，其中晶体是最关键的部分。

此外，超声探头还可以根据具体的应用需求进行设计和改进，添加其他功能组件，以提高超声诊断的效果。

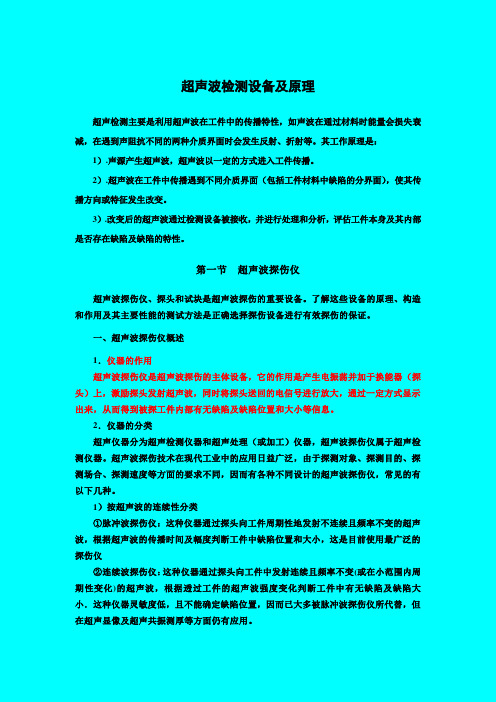

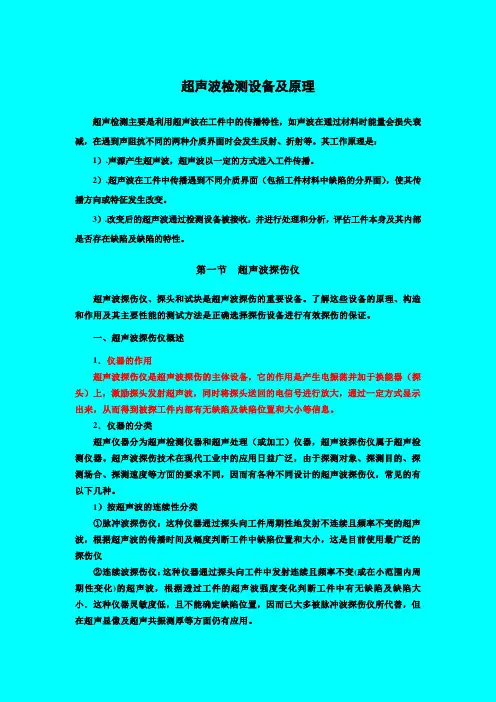

超声波检测设备及原理超声检测主要是利用超声波在工件中的传播特性，如声波在通过材料时能量会损失衰减，在遇到声阻抗不同的两种介质界面时会发生反射、折射等。

其工作原理是：1）.声源产生超声波，超声波以一定的方式进入工件传播。

2）.超声波在工件中传播遇到不同介质界面（包括工件材料中缺陷的分界面），使其传播方向或特征发生改变。

3）.改变后的超声波通过检测设备被接收，并进行处理和分析，评估工件本身及其内部是否存在缺陷及缺陷的特性。

第一节超声波探伤仪超声波探伤仪、探头和试块是超声波探伤的重要设备。

了解这些设备的原理、构造和作用及其主要性能的测试方法是正确选择探伤设备进行有效探伤的保证。

一、超声波探伤仪概述1．仪器的作用超声波探伤仪是超声波探伤的主体设备，它的作用是产生电振荡并加于换能器（探头）上，激励探头发射超声波，同时将探头送回的电信号进行放大，通过一定方式显示出来，从而得到被探工件内部有无缺陷及缺陷位置和大小等信息。

2．仪器的分类超声仪器分为超声检测仪器和超声处理（或加工）仪器，超声波探伤仪属于超声检测仪器。

超声波探伤技术在现代工业中的应用日益广泛，由于探测对象、探测目的、探测场合、探测速度等方面的要求不同，因而有各种不同设计的超声波探伤仪，常见的有以下几种。

1）按超声波的连续性分类①脉冲波探伤仪：这种仪器通过探头向工件周期性地发射不连续且频率不变的超声波，根据超声波的传播时间及幅度判断工件中缺陷位置和大小，这是目前使用最广泛的探伤仪②连续波探伤仪：这种仪器通过探头向工件中发射连续且频率不变(或在小范围内周期性变化)的超声波，根据透过工件的超声波强度变化判断工件中有无缺陷及缺陷大小．这种仪器灵敏度低，且不能确定缺陷位置，因而已大多被脉冲波探伤仪所代替，但在超声显像及超声共振测厚等方面仍有应用。

③调频波探伤仪：这种仪器通过探头向工件中发射连续的频率周期性变化的超声波，根据发射波与反射波的差频变化情况判断工件中有无缺陷。

医用超声探头原理
医用超声探头是医学超声成像系统的关键部分，它负责发射和接收超声波信号。

探头内部包含多个发射与接收元件（晶体），一般为聚焦式阵列，通过电信号的控制，能够将超声波束聚焦在感兴趣的区域。

发射元件工作时会产生超声波脉冲，然后通过透明介质如凝胶传入被检查的部位。

当超声波遇到组织或器官时，部分能量会被吸收、反射或折射，形成回波信号。

接收元件则会接收这些回波信号，并将其转化为电信号，再通过探头内部的电路传给超声机进行信号处理。

为了实现更好的成像效果，医用超声探头通常采用多晶元件的阵列形式。

这种设计可以在不同方向上发射和接收超声波，形成多个传感点，从而实现多角度、三维成像。

此外，为了提高成像分辨率和深度，探头通常会采用多频率的工作模式。

不同频率的超声波在组织中的传播速度和散射特性不同，通过组合使用不同频率的超声波可以获取更清晰的图像信息。

总之，医用超声探头通过发送和接收超声波信号，利用回波信号生成组织的图像。

其采用多晶元件的阵列形式，多频率的工作模式和聚焦技术等设计，能够实现更精准、高分辨率的成像效果，为医学诊断提供了重要的技术支持。

超声波探头工作原理超声波探头是一种常用的医疗设备，用于检测人体内部的器官和组织。

它的工作原理是利用超声波的传播和反射特性来获取图像信息。

超声波探头由超声发射器和接收器组成。

超声发射器通过电信号将电能转换成超声波能量，然后将超声波能量传播到被检测物体内部。

超声波传播过程中会与不同组织和器官产生反射，这些反射信号会被超声探头的接收器接收到。

超声波在不同组织和器官中的传播速度不同，这是因为不同组织和器官的密度和弹性模量不同。

根据声波传播速度的差异，超声波探头可以将不同组织和器官的界面显示为不同的亮度或颜色。

这样，医生可以通过观察超声波图像来判断人体内部的病变情况。

超声波探头的工作原理可以用以下步骤来描述：1. 发送超声波：超声发射器会产生高频的电信号，通过压电材料的振荡来将电能转换成超声波能量。

超声波能量会从探头的发射面发射出去，传播到被检测物体内部。

2. 超声波传播：超声波在被检测物体内部传播时会与不同组织和器官发生相互作用。

当超声波遇到物体的界面时，会发生反射、折射和散射等现象。

这些现象会导致超声波的传播方向和强度发生变化。

3. 接收反射信号：超声波探头的接收器会接收到反射回来的超声波信号。

接收器会将接收到的超声波信号转换成电信号，并传输给处理系统进行处理。

4. 图像重构：处理系统会对接收到的超声波信号进行处理和分析。

根据超声波信号的强度和时间延迟，处理系统可以确定不同组织和器官的位置和形态。

最后，处理系统会将这些信息以图像的形式显示出来。

超声波探头的工作原理基于声波的传播和反射规律，通过探头的发射和接收装置来实现对超声波信号的产生和接收。

通过分析和处理接收到的信号，超声波探头可以生成人体内部的图像，为医生提供诊断依据。

它具有无创、无辐射的特点，因此被广泛应用于医学领域的诊断和治疗中。

超声波探头是一种利用超声波传播和反射特性的医疗设备。

它通过发射和接收超声波信号来获取人体内部的图像信息，从而实现对疾病的诊断和治疗。

超声无损检测的工作原理
超声无损检测是利用超声波在材料中传播时受到材料内部缺陷的反射、散射和透射等现象，来检测材料内部缺陷的检测技术。

具体工作原理如下：
1. 发射超声波：将超声波发射器发送出来的超声波通过探头传入被检测物体内部。

2. 受反射：当超声波遇到对象边界或缺陷时，将会发生反射波，这时探头会接收到这个反射波信号。

超声波可以检测到物体内部的各种缺陷，如气孔、夹杂、裂纹等。

3. 接收信号：反射波信号通过探头传回电子仪器中，并将其转化成电信号。

4. 信号处理：通过信号处理器对接收到的信号进行调整和优化，使其更适合于人工或自动分析；
5. 分析结果：通过分析软件进行数据分析和处理，最后得出针对缺陷的定量定性分析结果。

通过上述过程，可以探测出被检测物体内部的缺陷，并获得相应的信号和数据，
从而进行分析评估。

简述超声探头的基本结构、材质和基本原理超声探头是超声波检测仪的关键组成部分，是将超声波从物体表面反射到探头内部，然后将超声波信号转换成电信号传输给接收机的装置。

它的基本结构由换能器、声材料和探头电缆组成。

一、换能器换能器由声发射源和声接收元件组成，其中声发射源可以是电声换能器，也可以是非电声换能器。

换能器具有换能、聚焦和抑制反射等作用。

1、电声换能器电声换能器是通过在一个容积内放置一个电磁振荡器，并能够产生振荡的振幅和频率的条件下，把电能转换为声能的器件。

它的工作原理是电声变换：在固定频率下，振荡的电压产生磁场，磁力和电力一起产生振动，然后将振动转换成声能，从而把变化的电能转换成声能。

2、非电声换能器非电声换能器不需要电磁振荡器，也不需要进行变换，可以直接将输入的能量转换为声波。

它的工作原理是：利用液体、固体或气体的压缩或膨胀将外界的能量转换为声能。

二、声材料声材料的主要作用是改变超声频率和改善超声波传播效果，一般来说，声材料有以下几种：1、润滑剂：润滑剂可以减少换能器表面的摩擦，增加换能器的灵敏度，延长换能器的使用寿命。

2、填充剂：填充剂是用来改变声音传播方向和调节声音的传播效果的特殊材料，一般是用于改变换能器的振动方式，以获得更好的测量结果。

3、保护材料：保护材料的功能是防止换能器表面的水分，避免换能器的振动和密封。

三、探头电缆探头电缆用于将换能器和接收机连接起来，一般由五个部分组成：屏蔽层、散热层、数据传输层、聚合层和接线层。

另外，超声探头材质一般为不锈钢、铝合金、硅胶等，材质选择合理可以延长探头的使用寿命。

超声探头的基本原理是利用换能器将外部的能量转换为声能，声能再通过探头电缆传输到接收机，接收机将声能转换为电能，然后再转换成显示图像。
