高通芯片目前情况:在终端方面，基于40纳米的TD-LTE单模、多模数据终端已经相对成熟，但基于28纳米的多模多频终端会给整个产业界带来很多挑战。TD产业联盟王鹏认为，28纳米多模芯片的产品预计到明年第三、四季度有工程样片供货，而TD-LTE多模芯片的大规模商用要在2014年中期到来。目前高通公司小批量的28纳米产品已经投放市场，其中的瓶颈主要在于28纳米芯片量产工艺需要完善，而且28纳米的产品架构搭建有一定难度。

E-UTRAN: Evolved UMTS Terrestrial Radio Access Network，LTE的接入网

EPC：Evolved Package Core，LTE的核心网

EPS：Evolved Packet System，演进的分组系统

EPS = E-UTRAN + EPC；狭义来讲：LTE=E-UTRAN, SAE = EPC。

MME：LTE接入下的控制面网元，负责移动性管理功能

S-GW：SAE网络用户面接入服务网关，相当于传统Gn SGSN的用户面功能

P-GW：SAE网络的边界网关，提供承载控制、计费、地址分配和非3GPP接入等功能，相当于传统的GGSN

LTE协议栈的两个面：

用户面协议栈：负责用户数目传输；控制面协议栈：负责系统信令传输

用户面的主要功能：

1、头压缩；2、加密；3、调度；4、ARQ/HARQ

控制面的主要功能：

1、RLC和MAC层功能与用户面中的功能一致；2、PDCP层完成加密和完整性保护

3、RRC层完成广播，寻呼，RRC连接管理，资源控制，移动性管理，UE测量报告控制；

4、NAS层完成核心网承载管理，鉴权及安全控制 eNBPHYUEPHYMACRLCMACPDCPPDCPRLC

TD-LTE物理层帧结构：

一个长度为10ms的无线帧由2个长度为5ms的半帧构成，每个半帧由5个长度为1ms的子帧构成。

常规子帧：由两个长度为0.5ms的时隙构成

特殊子帧：由DwPTS、GP以及UpPTS构成

TDD帧结构－上下行配置：

√常规循环前缀（Normal CP），则一个时隙里可以传7个OFDM。

√扩展循环前缀（Extended CP），一个时隙里可以传6个OFDM。

特殊时隙配置（特殊时隙可以传送业务；DwPTS符号数大于9才能配置传输业务数据）：

常规CP下特殊时隙的长度（符号） 扩展CP下特殊时隙的长度（符号）

UpPTS GP DwPTS UpPTS GP DwPTS

1 10 3 1 8 3

1 4 9 1 3 8

1 3 10 1 2 9

1 2 11 1 1 10

1 1 12 2 7 3 eNBPHYUEPHYMACRLCMACMMERLCNASNASRRCRRCPDCPPDCP2 9 3 2 2 8

2 3 9 2 1 9

2 2 10 -- -- --

2

1 11 -- -- --

RE (Resource Element)：物理层资源的最小粒度—时域：1个OFDM符号，频域：1个子载波

RB（Resource Block）：物理层数据传输的资源分配频域最小单位—时域：1个slot，频域：12个连续子载波

载波带宽 [MHz] 1.4 3 5 10 15 20

RE数目(每个OFDM符号) 72 180 300 600 900 1200

RB数目（每个slot） 6 15 25 50 75 100

实际占用带宽 1.08 2.7 4.5 9 13.5 18

下行物理信道 作用

物理下行控制信道(PDCCH） 用于指示PDSCH相关的传输格式，资源分配，HARQ信息等

物理下行共享信道(PDSCH) 传输数据块

物理广播信道(PBCH) 传递UE接入系统所必需的系统信息，如带宽，天线数目等

物理控制格式指示信道(PCFICH) 一个子帧中用于PDCCH的OFDM符号数目

物理HARQ指示信道(PHICH) 用于NodB向UE 反馈和PUSCH相关的ACK/NACK信息

物理多播信道(PMCH) 传递MBMS相关的数据

下行物理信号分为同步信号和参考信号，分别作用是：

同步信号：确定唯一的物理小区id

参考信号：下行信道质量测量；下行信道估计，用于UE端的相干检测和解调

上行物理信道 作用

物理上行共享信道(PUSCH） 当没有PUSCH时，UE用PUCCH发送ACK/NAK，CQI，调度请求(SR，RI) 信息；当有PUSCH时，在PUSCH上发送这些信息。

物理上行控制信道(PUCCH) 承载数据

物理随机接入信道(PRACH) 用于随机接入，发送随机接入需要的信息，preamble等

上行物理信号分为解调用参考信号和探测用参考信号，作用分别是：

上行信道估计，用于eNodeB端的相干检测和解调和上行信道质量测量。

OFDM（正交频分复用）技术：将信道分成若干正交子信道，将高速数据信号转换成并行的低速子数据流，调制到每个子信道上进行传输。

把连续多个符号看成一组一起进行处理，通过在这一组符号的开头或最后设置“循环前缀”，“挤”开码间串扰。这样码间串扰就只会发生在开头和最后的几个符号上，中间的都是“自己人”，不受影响。

下行OFDM：用户在一定时间内独享一段“干净”的带宽，通过子载波交叠的方式提升频谱效率。在同一时间点上其载频是非连续的。

上行SC-FDMA：具有单载波特性的改进OFDM系统（低峰均比）。在同一时间点上其载频是连续的。

MIMO技术：它是针对多径无线信道来说的，是指在发射端和接收端分别使用多个发射天线和接收天线，从而提高数据速率、减少误比特率，改善无线信号传送质量。

2x1系统：分集增益为2，自由度为1；2x2系统：分集增益为4，自由度为2。

关于功控：

LTE上行功控主要用于补偿信道的路径损耗和阴影，并用于抑制小区间干扰。

OFDMA系统如果要使用下行功控，主要用于补偿信道的路径损耗和阴影。

●下行信道带宽通过主广播信息（MIB）进行广播；上行信道带宽通过系统信息（SIB）进行广播。

●LTE中只有2种RRC状态：RRC_IDLE和RRC_CONNECTED（LTE的数据传输由共享传输信道完成，因此会简化RRC状态机并改进RRC性能，同时会简化RRM判决RRC状态的算法。）

●MAC实体：LTE中只需配置1个MAC实体。

●域标识：LTE中只有PS域（因为语音通过VOIP）。

●寻呼类型：LTE中只有一种寻呼类型，UMTS有两种，寻呼类型1和寻呼类型2。

●重配置：LTE中只有一种重配置消息，重配所有逻辑信道，传输信道和物理信道，这减少了信令消息。UMTS中包含RB重配，传输信道重配和物理信道重配。

RRC过程：

1、SRB0用来传输RRC消息，在逻辑信道CCCH上传输；2、RRC连接建立：E-UTRAN在此过程中只建立SRB1；3、RRC连接重配置：E-UTRAN在此过程中只建立SRB2。

SRB（信令无线承载）：一种特殊的无线承载（RB），用来传输RRC和NAS消息。 RRC Connection Request：ue-Identity :初始的UE标识。如果上层提供S-TMSI，侧该值为S-TMSI；否则取一个随机值。establishmentCause :建立原因。该原因值有emergency, highPriorityAccess, mt-Access,

mo-Signalling, mo-Data, spare3, spare2, spare1。其中“mt”代表移动终端，“mo”代表移动始端。

RRC Connection Setup：包含建立SRB1承载和无线资源配置信息。

RRC Connection Setup Complete：包含NAS层Attach Request信息，携带主要IE有：selectedPLMN-Identity :表示UE从SIB1所包含的plmn-IdentyList 中挑选出来的PLMN 识别号。如果从SIB1所包含的plmn-IdentyList 中挑选出来的是第一个PLMN识别号，那么设置该值为1，如果挑选出来的是第二个PLMN识别号，则设置为2。

Initial UE Message：包含NAS层Attach request消息，该消息携带主要IE有：eNB-UE-S1AP-ID： UE在eNB侧S1接口上的唯一标识，由eNB分配；tAI：Tracking Area Identity，用来标识一个跟踪区（TA）；eUTRAN-CGI：E-UTRAN Cell Global Identifier，亦简称为ECGI，小区全球唯一标识；rRC-Establishment-Cause：RRC建立原因。

Initial Context Setup Request：MME请求建立初始的UE上下文，包含E-RAB上下文、安全密钥、切换限制列表、UE无线性能以及UE安全性能等等。

Security Mode Command：目的是在RRC连接建立上激活AS安全，主要IE有：cipheringAlgorithm ：指明SRB和DRB使用的加密算法；integrityProtAlgorithm ：指明SRB使用的完整性保护算法。

RRC Connection Reconfiguration：要求UE进行相关无线资源重配，这里主要是为了建立SRB2与DRB。

RRC Connection Reconfiguration Complete：

SRB2建立完成后，UE给eNB发送rrcConnectionReconfigurationComplete消息。

InitialContextSetupResponse ：向MME上报UE安全过程的成功建立以及所有请求的E-RAB结果。

RRC释放流程：

1. S1-AP: S1 UE Context Release Request MME

5. RRC Connection Release UE eNodeB Serving GW

2. Update Bearer Request

3. Update Bearer Response

4. S1-AP: S1 UE Context Release Command

6. S1-AP: S1 UE Context Release Complete

LTE终端需要报告以下标准化测量量：

RSRP:表示信号强度，类比于TD-SCDMA的RSCP；RSRQ:表示信号质量。

合集下载

LTE常见知识点汇总

LTE常见知识点汇总

LTE常见知识点汇总

LTE（Long Term Evolution）是一种无线通信技术，用于4G移动通信网络。以下是一些关于LTE的常见知识点：

1.LTE的基本原理：LTE使用OFDMA（正交频分复用）和MIMO（多输入多输出）技术，提供高速数据传输和更好的信号质量。OFDMA将频谱划分为多个子载波，每个子载波可以为多个用户提供独立的传输通道。MIMO利用多个天线发送和接收多个数据流，提高传输速度和信号可靠性。

2. LTE的网络架构：LTE网络由基站（eNodeB），核心网和终端设备（UE）组成。基站负责无线信号的传输和接收，核心网处理用户数据和控制信息的传输，终端设备是用户使用的移动设备。

3.LTE的带宽：LTE系统使用不同的频段和带宽，包括1.4MHz、3MHz、5MHz、10MHz、15MHz、20MHz等。较大的带宽可提供更高的数据传输速度和容量。

4. LTE的速度和性能：LTE网络可以提供高速的数据传输速度，通常在几十兆比特每秒（Mbps）到几百兆比特每秒（Gbps）之间。LTE-A（LTE-Advanced）还可以提供更高的速度，达到几千兆比特每秒。

5.LTE的传输方式：LTE使用分时传输和分频传输的混合方式。下行链路使用OFDMA进行频分复用，上行链路使用SC-FDMA（单载波频分多址）进行频分复用。

6.LTE的频段：LTE系统在不同的频段中运行，包括700MHz、800MHz、1800MHz、2600MHz等。较低频段的信号可以更好地穿透建筑物，较高频段的信号具有更高的容量。 7.LTE的切换：LTE支持平滑的切换，包括小区间切换（频域、时域和小区间的切换）和宏小区—微小区切换等。切换可以提供更好的网络覆盖和容量管理。

8.LTE的QoS（服务质量）：LTE支持多种QoS级别，以满足不同应用的需求。QoS包括延迟、带宽、可靠性和优先级等。

9.LTE的安全性：LTE使用多种安全机制来保护用户的数据和通信隐私。这些机制包括用户身份验证、加密、完整性保护和认证等。

LTE理论知识总结

LTE理论知识总结

LTE原理知识总结

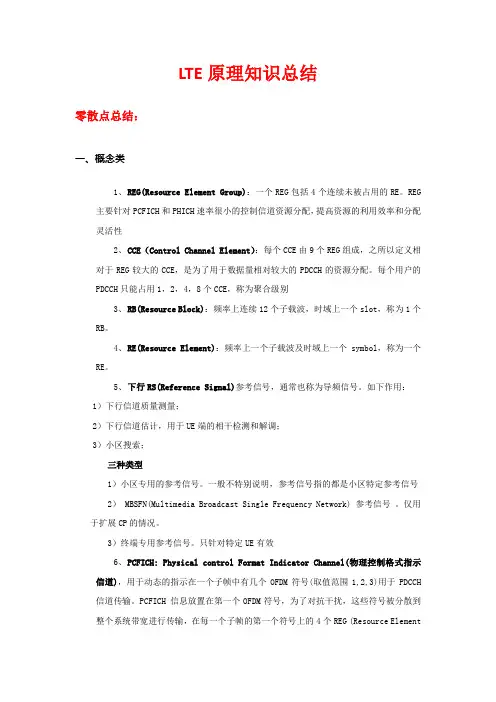

零散点总结：

一、概念类

1、 REG(Resource Element Group)：一个REG包括4个连续未被占用的RE。REG主要针对PCFICH和PHICH速率很小的控制信道资源分配，提高资源的利用效率和分配灵活性

2、 CCE（Control Channel Element）：每个CCE由9个REG组成，之所以定义相对于REG较大的CCE，是为了用于数据量相对较大的PDCCH的资源分配。每个用户的PDCCH只能占用1，2，4，8个CCE，称为聚合级别

3、 RB(Resource Block)：频率上连续12个子载波，时域上一个slot，称为1个RB。

4、 RE(Resource Element)：频率上一个子载波及时域上一个symbol，称为一个RE。

5、 下行RS(Reference Signal)参考信号，通常也称为导频信号。如下作用：

1）下行信道质量测量；

2）下行信道估计，用于UE端的相干检测和解调；

3）小区搜索；

三种类型

1）小区专用的参考信号。一般不特别说明，参考信号指的都是小区特定参考信号

2） MBSFN(Multimedia Broadcast Single Frequency Network) 参考信号 。仅用于扩展CP的情况。

3）终端专用参考信号。只针对特定UE有效

6、 PCFICH: Physical control Format Indicator Channel(物理控制格式指示信道)，用于动态的指示在一个子帧中有几个OFDM符号(取值范围1,2,3)用于PDCCH信道传输。PCFICH 信息放置在第一个OFDM符号，为了对抗干扰，这些符号被分散到整个系统带宽进行传输，在每一个子帧的第一个符号上的4个REG (Resource Element

Group)中传输

7、 PDCCH：Physical Downlink Control Channel(物理下行控制信道)。主要用于承载下行控制信息(DCI: Downlink Control Information)。如上行调度信令、下行数据传输指示、公共控制信息等。一个物理控制信道在一个或多个连续的控制信道单元

LTE学习总结—LTE工参中字段详解

LTE学习总结—LTE工参中字段详解

百度文库•让每个人平等地捉升口我

13

LTE工参中字段详解

目录

LTE工参中字段详解 ........................................... 1

1、 LocalCellld （本地小区标识） .......................................... 2

2、 CellName （小区名称） ............................................... 2

3、 Sectorld （扇区号） ................................................................................. 3

4、 Csglnd （ Csg 指示） ................................................ 3

5、 CyclicPrefix （循环前缀长度） ......................................... 3

6、 FreqBand （ ） ................................................................................ 4

7、 EarfcnCfglnd （频点配置指示） ............................................................... 5

& Earfcn （频点） ........................................................ 5

9、 UlBandWidth （带克） ................................................ 6

10、 Cellld （小区楙只） .................................................. 7

LTE基础知识梳理1

LTE基础知识梳理1

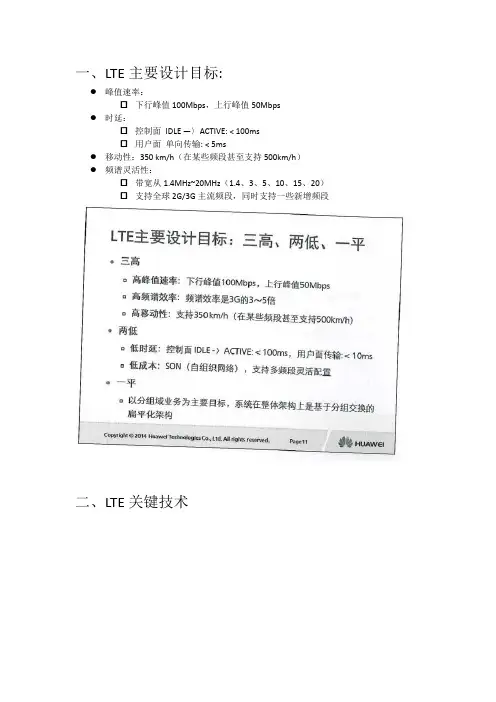

一、LTE主要设计目标:
