UC-2100SeriesArm Cortex-A8600MHz palm-sized IIoT gateway with1mini PCIe expansion slot for a wireless moduleFeatures and Benefits•Armv7Cortex-A8600-1000MHz processor•1or2auto-sensing10/100Mbps Ethernet ports•Gigabit Ethernet supported(UC-2112)•Up to2software-selectable RS-232/422/485ports supporting all signals•Moxa Industrial Linux with10-year superior long-term support•microSD socket for storage expansion(UC-2111,UC-2112)•Mini PCIe socket for Wi-Fi/cellular module(UC-2104)•-40to75°C wide-temperature model available with hazardous locationscertificationCertificationsIntroductionThe UC-2100Series computing platform is designed for embedded data acquisition and processing applications.The computer comes with up to two software selectable RS-232/422/485full-signal serial ports and single or dual Ethernet ports.This palm-sized series of Arm-based computing platforms includes a variety of models for a wide range of interface requirements,such as single or dual serial and Ethernet ports,Gigabit Ethernet, and wireless connections.These versatile communication capabilities allow users to efficiently adapt the UC-2100for a variety of complex communications solutions.The UC-2100Series has a built-in Cortex-A8Arm-based processor that has been optimized for a variety of industrial solutions.With its flexible interface options,this tiny embedded computer is a reliable and secure gateway for data acquisition and processing at field sites and is a useful communication platform for many other large-scale deployments.Models designed for wide temperature applications are available for use in extreme environments such as those found in the oil and gas industry.Furthermore,all models use the Moxa Industrial Linux platform,which provides optimized software features and long-term support.AppearanceUC-2101UC-2104UC-2111SpecificationsComputerCPU UC-2101-LX:Armv7Cortex-A8600MHzUC-2102-LX:Armv7Cortex-A8600MHzUC-2104-LX:Armv7Cortex-A8600MHzUC-2111-LX:Armv7Cortex-A8600MHzUC-2112-LX:Armv7Cortex-A81GHzUC-2112-T-LX:Armv7Cortex-A81GHzDRAM UC-2101-LX:256MB DDR3UC-2102-LX:256MB DDR3UC-2104-LX:256MB DDR3UC-2111-LX:512MB DDR3UC-2112-LX:512MB DDR3UC-2112-T-LX:512MB DDR3Storage Pre-installed8GB eMMCPre-installed OS Linux Debian9kernel4.4(Moxa Industrial Linux)Storage Slot UC-2111-LX:Micro SD slots x1UC-2112-LX:Micro SD slots x1UC-2112-T-LX:Micro SD slots x1Supported OS Moxa Industrial Linux(Debian9)Computer InterfaceEthernet Ports UC-2101-LX:Auto-sensing10/100Mbps ports(RJ45connector)x1UC-2102-LX:Auto-sensing10/100Mbps ports(RJ45connector)x2UC-2104-LX:Auto-sensing10/100Mbps ports(RJ45connector)x1UC-2111-LX:Auto-sensing10/100Mbps ports(RJ45connector)x2UC-2112-LX:Auto-sensing10/100Mbps ports(RJ45connector)x1,Auto-sensing10/100/1000Mbps ports(RJ45connector)x1UC-2112-T-LX:Auto-sensing10/100Mbps ports(RJ45connector)x1,Auto-sensing10/100/1000Mbps ports(RJ45connector)x1Serial Ports UC-2101-LX:RS-232/422/485ports x1,software selectable(DB9male)UC-2111-LX:RS-232/422/485ports x2,software selectable(DB9male)UC-2112-LX:RS-232/422/485ports x2,software selectable(DB9male)UC-2112-T-LX:RS-232/422/485ports x2,software selectable(DB9male)Console Port RS-232(TxD,RxD,GND),4-pin header output(115200,n,8,1)Expansion Slots UC-2104-LX:mPCIe slot x1Cellular Antenna Connector UC-2104-LX:SMA x2Number of SIMs UC-2104-LX:1SIM Format UC-2104-LX:StandardButtons Reset button,DIP switch for serial port configurationEthernet InterfaceMagnetic Isolation Protection 1.5kV(built-in)Serial InterfaceData Bits5,6,7,8Stop Bits1,1.5,2Parity None,Even,Odd,Space,MarkFlow Control RTS/CTS,XON/XOFF,ADDC®(automatic data direction control)for RS-485,RTSToggle(RS-232only)Baudrate50bps to921.6kbpsPull High/Low Resistor for RS-4851kilo-ohm,150kilo-ohmsESD Protection4kV,for all signalsSerial SignalsRS-232TxD,RxD,RTS,CTS,DTR,DSR,DCD,GNDRS-422Tx+,Tx-,Rx+,Rx-,GNDRS-485-4w Tx+,Tx-,Rx+,Rx-,GNDRS-485-2w Data+,Data-,GNDLED IndicatorsSystem Power x1LAN2per port(10/100Mbps)UC-2112-LX,UC-2112-T-LX:2per port(10/100/1000Mbps)Serial UC-2101-LX:2per port(Tx,Rx)UC-2111-LX:2per port(Tx,Rx)UC-2112-LX:2per port(Tx,Rx)UC-2112-T-LX:2per port(Tx,Rx)User Programmable UC-2101-LX:User x1UC-2102-LX:User x2UC-2111-LX:User x1UC-2112-LX:User x1UC-2112-T-LX:User x1Wireless Signal Strength UC-2104-LX:Cellular/Wi-Fi x3Physical CharacteristicsHousing MetalInstallation Wall mounting,DIN-rail mounting(with optional kit)Weight UC-2101-LX:190g(0.42lb)UC-2102-LX:190g(0.42lb)UC-2104-LX:220g(0.49lb)UC-2111-LX:290g(0.64lb)UC-2112-LX:290g(0.64lb)UC-2112-T-LX:290g(0.64lb)Dimensions(with ears)UC-2101-LX:73x80x28mm(2.87x3.15x1.10in)UC-2102-LX:73x80x28mm(2.87x3.15x1.10in)UC-2104-LX:80x80x30.8mm(3.15x3.15x1.21in)UC-2111-LX:99x111x25.5mm(3.90x4.37x1.00in)UC-2112-LX:99x111x25.5mm(3.90x4.37x1.00in)UC-2112-T-LX:99x111x25.5mm(3.90x4.37x1.00in)Dimensions(without ears)UC-2101-LX:50x80x28mm(1.97x3.15x1.10in)UC-2102-LX:50x80x28mm(1.97x3.15x1.10in)UC-2104-LX:57x80x30.8mm(2.24x3.15x1.21in)UC-2111-LX:77x111x25.5mm(3.03x4.37x1.00in)UC-2112-LX:77x111x25.5mm(3.03x4.37x1.00in)UC-2112-T-LX:77x111x25.5mm(3.03x4.37x1.00in)Environmental LimitsOperating Temperature UC-2101-LX:-10to60°C(14to140°F)UC-2102-LX:-10to60°C(14to140°F)UC-2104-LX:-10to70°C(14to158°F)UC-2111-LX:-10to60°C(14to140°F)UC-2112-LX:-10to60°C(14to140°F)UC-2112-T-LX:-40to75°C(-40to167°F)Storage Temperature UC-2101-LX:-20to70°C(-4to158°F)UC-2102-LX:-20to70°C(-4to158°F)UC-2104-LX:-20to70°C(-4to158°F)UC-2111-LX:-20to70°C(-4to158°F)UC-2112-LX:-20to70°C(-4to158°F)UC-2112-T-LX:-40to85°C(-40to185°F)Ambient Relative Humidity5to95%(non-condensing)Shock IEC60068-2-27Vibration2Grms@IEC60068-2-64,random wave,5-500Hz,1hr per axis(without any USBdevices attached)Power ParametersInput Voltage9to48VDCInput Current0.084A@9VDC,0.45A@48VDCPower Consumption4WMTBFTime UC-2101-LX:1,360,496hrsUC-2102-LX:1,652,339hrsUC-2104-LX:1,577,995hrsUC-2111-LX:9,985,911hrsUC-2112-LX:982,882hrsUC-2112-T-LX:982,882hrsStandards Telcordia(Bellcore)Standard TR/SRReliabilityAlert Tools External RTC(real-time clock)Automatic Reboot Trigger External WDT(watchdog timer)Standards and CertificationsSafety EN60950-1,IEC60950-1,UL60950-1EMC EN55032/24EMI CISPR32,FCC Part15B Class AEMSIEC 61000-4-2ESD:Contact:4kV;Air:8kV IEC 61000-4-3RS:80MHz to 1GHz:3V/m IEC 61000-4-4EFT:Power:1kV;Signal:0.5kV IEC 61000-4-5Surge:Power:0.5kV;Signal:1kV IEC 61000-4-6CS:3V IEC 61000-4-8PFMFHazardous Locations UC-2112-LX,UC-2112-T-LX:Class I Division 2,IECEx Zone 2,ATEX Zone 2Green ProductRoHS,CRoHS,WEEEWarrantyWarranty Period 5yearsDetailsSee /warrantyPackage ContentsDevice 1x UC-2100Series computer Installation Kit 1x power jack Cable1x console cableDocumentation1x quick installation guide 1x warranty cardDimensionsUC-2101UC-2102UC-2111UC-2112UC-2104Ordering InformationModel Name CPU RAM Storage Serial Ethernet MicroSD Mini PCIe Operating Temp.UC-2101-LX600MHz256MB8GB11––-10to60°C UC-2102-LX600MHz256MB8GB–2––-10to60°C UC-2104-LX600MHz256MB8GB–1–1-10to60°C UC-2111-LX600MHz512MB8GB221–-10to60°C UC-2112-LX1000MHz512MB8GB22(1Giga LAN)1–-10to60°C UC-2112-T-LX1000MHz512MB8GB22(1Giga LAN)1–-40to75°C Accessories(sold separately)Power AdaptersPWR-24270-DT-S1Power adapter,input voltage90to264VAC,output voltage24V with2.5A DC loadPower CordsPWC-C7EU-2B-183Power cord with Continental Europe(EU)plug,2.5A/250V,1.83mPWC-C7UK-2B-183Power cord with United Kingdom(UK)plug,2.5A/250V,1.83mPWC-C7AU-2B-183Power cord with Australian(AU)plug,2.5A/250V,1.83mPWC-C7US-2B-183Power cord with United States(US)plug,10A/125V,1.83mPWC-C7CN-2B-183Power cord with two-prong China(CN)plug,1.83mCellular Wireless ModulesUC-LTE-CAT1-EU LTE cellular module,with2each of M2and M2.5mounting screws,for Asia and Europe bands1,3,8,20,28UC-LTE-CAT1-AUS LTE cellular module,with2each of M2and M2.5mounting screws,for Australia and New Zealandbands3,5,8,28UC-LTE-CAT4-CN LTE cellular module,with2each of M2and M2.5mounting screws,for LTE(FDD)bands B1,B3,B8and LTE(TDD)bands B39,B40,B41(38)Wi-Fi Wireless ModulesUC-WiFi-USB802.11a/b/g/n/ac,2.4/5GHz Wi-Fi module with2each of M2and M2.5screwsAntennasANT-WDB-ARM-0202plus ADP 2.4/5GHz omni-directional antenna,2/2dBi,RP-SMA-type(male)connectorANT-LTE-OSM-03-3m BK Multi-band antenna that covers700-2700MHz.Specially designed for2G,3G,and4G applications.Magnetic mounting is available.ANT-LTE-ASM-04BK LTE Stick antenna that covers704-960/1710-2620MHz providing omnidirectional radiation with a gainof4.5dBi.ANT-LTE-ASM-05BK LTE stick antenna that covers704-960/1710-2620MHz with a gain of5dBi.ANT-LTE-OSM-06-3m BK MIMO Multi-band antenna that covers700-2700/2400-2500/5150-5850MHz frequencies.Screw-fastenedmounting and full IP67waterproofing are available.ANT-GPS-OSM-05-3M BK Active GPS antenna,26dBi,1572MHz,L1band antenna for GPSA-ADP-SM-RF Golden SMA adapter for UC-2104and UC-5100SeriesANT-LTEUS-ASM-01GSM/GPRS/EDGE/UMTS/HSPA/LTE,omni-directional rubber duck antenna,1dBiDIN-Rail Mounting KitsDK35A DIN-rail mounting kit,35mm©Moxa Inc.All rights reserved.Updated Jan21,2020.This document and any portion thereof may not be reproduced or used in any manner whatsoever without the express written permission of Moxa Inc.Product specifications subject to change without notice.Visit our website for the most up-to-date product information.。
中国电信NB网关2.0 （标准版+高级版）正式环境指导手册（V1.1）天翼物联科技有限公司二〇二二年十月编制单位：编制说明本文档由中国电信物联网公司组织编写，主要针对NB客户使用中国电信NB 网关，本文档主要针对客户对接、使用NB网关的操作指引。
目录一、申请正式环境账号 (4)二、快速入门 (4)3.1 新建应用 (5)3.2 应用下导入产品 (8)3.3 命令下发方式设置 (13)3.4 终端注册 (14)3.5 调用北向API订阅数据 (16)三、基本操作 (17)3.1系统管理 (17)3.2设备管理 (21)四、典型问题 (30)4.1 APN配置不正确导致命令终端无法实时接收下行命令 (30)5.2 平台设置不正确，导致命令缓存下发 (30)5.3注册单个设备进行测试时参数填写有误，导致数据上报失败 (31)5.4 终端上报数据了，但是平台没有收到。
(31)5.5命令下发显示“超时” (32)5.6命令下发显示“已发送” (32)5.7终端上报数据，数据已经推送到客户服务器，但是NB网关上没有记录 (32)一、申请正式环境账号联系客户经理通过CRM受理。
二、快速入门一个应用成功接入正式环境主要包括以下5个基本步骤：1）新建一个应用2）在应用下“产品模型”中导入产品（应用—产品模型—新增产品模型—从产品中心导入）3）命令下发方式配置4）注册终端5）通过北向API订阅相关数据3.1 新建应用新建应用点击左侧导航栏“应用列表”->创建应用,在刷新后的页面中填写应用的相关信息。
3.1.1基本信息：填写应用名称，其中“所属行业”已经默认选择“公用事业”，消息跟踪数据授权，建议客户打开，后期客户可在设备列表页面针对设备单独开启数据跟踪能力。
3.1.2消息推送：1）选择协议NB网关给客户服务器推送订阅的数据，可以采用两种协议：https和http。
采用https方式，需要客户上传自己应用服务器的CA证书，平台上已经内置CA-Baltimore、GeoTrust、Verisign、DigiCert、GlobalSign、Entrust、Thawte这7种应用服务器证书，请确认您的应用服务器所使用的CA证书是否已经包含在上述证书中，如果没有，请上传CA证书。
1. 产品介绍产品概述WAP2100-C22是针对室内公共区域等无线场景设计的室内放装式双频AP，采用高通MIMO2×2芯片方案，可提供一个安全稳定高速的无线网络。
WAP2100-C22采用PoE标准供电和48V DC供电方式，安装使用简洁方便。

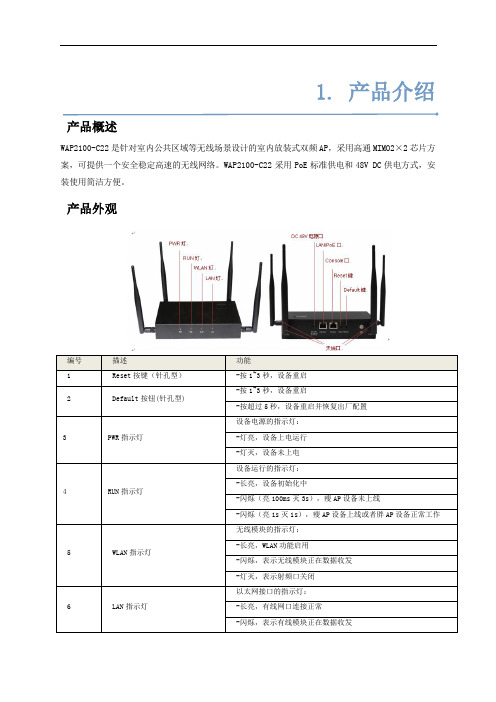

产品外观编号描述功能1Reset按键（针孔型）-按1~3秒，设备重启2Default按钮(针孔型)-按1~3秒，设备重启-按超过5秒，设备重启并恢复出厂配置3PWR指示灯设备电源的指示灯：-灯亮，设备上电运行-灯灭，设备未上电4RUN指示灯设备运行的指示灯：-长亮，设备初始化中-闪烁（亮100ms灭3s），瘦AP设备未上线-闪烁（亮1s灭1s），瘦AP设备上线或者胖AP设备正常工作5WLAN指示灯无线模块的指示灯：-长亮，WLAN功能启用-闪烁，表示无线模块正在数据收发-灯灭，表示射频口关闭6LAN指示灯以太网接口的指示灯：-长亮，有线网口连接正常-闪烁，表示有线模块正在数据收发-灯灭，表示有线网口未连接7LAN接口10/100/1000M自适应以太网接口RJ458Console接口串口线接口RJ45，波特率1152009电源接口DC 48V电源接口产品参数具体参见产品规格书。
主要功能特点网络吞吐量WAP2100-C22无线放装式AP采用 MIMO 2×2技术，物理层传输速率可达300Mbps。
遵循IEEE b/g/n 标准，可以同时在和5GHz两个频段间提供无线网络服务配置灵活WAP2100-C22无线放装式AP在不同的网络规模下，可采用不同的配置方式，灵活部署。
在小型网络中，可采用胖模式独立部署，应用灵活。
在大型网络下，可与无线网络控制器配合使用，实现集中管理控制，大大提升运维的可靠性。
无线安全WAP2100-C22无线放装式AP支持包括WEP, WPA，WPA2，WPA-PSK，WPA2-PSK，在内的多种数据认证加密标准。
并提供MAC, WEB, 认证，钓鱼AP检测，无线用户隔离和无线用户黑白名单等安全特性，为用户提供一个安全的网络应用环境。
R系列网关用户手册全讯汇聚网络科技（北京）有限公司服务电话：400-877-3227 官网：IK-R2606PERF IK-R2610PERF/装箱清单设备外观指示灯说明配置准备接口说明注意事项网关机体保修卡用户手册合格证电源线挂耳 x 2螺丝 x 12为保证设备正常工作和延长使用寿命,请遵从以下注意事项●●●●●●●本设备仅允许在室内使用,请将其放置于干燥通风处;本设备的接口线缆要求在室内走线,禁止户外走线,以防止因雷电产生的过电压、过电流损坏设备的信号口;请不要将设备放在不稳定的箱子或桌子上,一旦跌落,会对设备造成损害;在设备周围应预留足够的空间(大于10cm),以便于设备正常散热;请保证设备工作环境的清洁,过多的灰尘会造成静电吸附,不但会影响设备寿命,而且容易造成通信故障;本设备工作地最好不要与电力设备的接地装置或防雷接地装置合用,并尽可能相距远一些;请使用随产品附带的电源线,严禁使用其它非配套产品。
电源电压必须满足专用电源线的输入电压范围。
产品正面图产品背面图USB 接口CONSOLE 口（控制端口）网口及网口状态灯液晶显示屏1234VGA接口（显示器接口）接地线电源接口123 1. 将PC连接ETH0口2. 手工配置PC的IP地址和192.168.1.1/24在同一网段3. 打开浏览器输入192.168.1.1进入管理页面输入账号密码 （初始账号“admin”和初始密码“admin”）网络设置1.外网设置网卡绑定选择网卡，点击“绑定”按钮即可 (默认配置下，wan1没有绑定端口)。
接入设置提供多种接入方式，可根据实际环境选择接入方式。
点击导航菜单【网络设置】-【内外网设置】，点击“接口状态”-“外网网口”-“wan1 图标”。
故障排查产品中有害物质清单硬件参数网口指示灯不亮●●●●检查电源的连接是否正常；检查网线与接口的连接；检查所连的网线是否有问题：可将网线的两头都连接到路由器上，看路由器相应的指示灯是否点亮，如果灯不亮说明网线有问题，可更换网线，根据前面所述步骤重新连接；请检查网卡是否正常工作。
一、ITN2100与iTN100网管配置指导通过consl口使用串口线连接或者telnet登录iTN2100设备进行如下命令配置Login: raisecomPassword:raisecomRaisecom >enableXNYD# hostname XNYD//配置设备的标识名称为XNYDXNYD# configXNYD(config)# interface snmpXNYD(config-snmp)# ip address 172.17.0.20 //配置网管盘IP地址及掩码XNYD(config-snmp)# exitXNYD(config)# snmp trap-bind anyXNYD(config)# snmp trap-server 172.17.1.1 162//配置网管盘信息上告信息服务器地（网管服务器地址为172.17.1.1）XNYD(config)# snmp-server community public roXNYD(config)# snmp-server community private rw //配置读共同体RO为public；配置写共同体RW为privateXNYD(config)# slot 9 //进入9槽位PTU-4GE（PTN上联）XNYD (config-slot/9)# interface switchport 19 //进入PTU-4GE前面板第一个光口XNYD (config-eswif/9/19)# switchport mode trunk //设置PTU-4GE前面板第一光口为TRUNK模式XNYD (config-eswif/9/19)# switchport trunk allowed vlan 11 //设置透传管理VLAN11 XNYD(config-eswif/9/19)# interface switchport 27 //进入SNMP管理对应端口XNYD (config-eswif/9/27)# switchport mode access //设置27端口为ACCESS模式XNYD (config-eswif/9/27)# switchport access vlan 11 //设置管理VLAN为11XNYD (config-eswif/9/27)#end //返回特权模式XNYD# write //保存配置你确定[Y/N] :y一定要注意进行write保存操作！二、iTN100网管配置指导Login: raisecom //用户名Password:raisecom //登陆密码Raisecom>enablePassword:raisecom //登陆密码Raisecom# hostname XNYD//配置设备的标识名称为XNYD XNYD#configXNYD(config)#create vlan 11,100 active//创建VLAN 11，VLAN100 XNYD(config)#interface line 1 //进入上联第一光口XNYD(config-port)switchport mode trunk//设置上联光口模式为TRUNK XNYD(config-port)switchport trunk allowed vlan 11,100//设置上联口透传VLAN11和100 XNYD(config-port)exit //退出XNYD(config)#interface client 1 //进入第一个业务端口XNYD(config-port)#switchport mode access//设置第一业务端口模式为XNYD(config-port)#switchport access vlan100//配置业务VLAN为100XNYD(config-port))#exitXNYD(config)#ip address172.18.0.3 255.255.0.0 11//设置管理IP，需要更改IP地址XNYD(config)#ip default-gateway 172.18.0.1 //设置网关，只在配172.18.0.3时XNYD(config)#end//退出XNYD#wr//保存XNYD#show run//查看配置XNYD#erase//删除数据XNYD#reboot//重启。
Checkpoint操作手册文档目录●Smart Dashboard (3)●SmartView Tracker (8)●SmartView monitor (9)●Checkpoint网关gateway模式 (12)●PPPOE拨号 (16)●checkpoint桥接bridge模式 (19)●ISP双链路接入配置 (21)●NAT地址转换 (28)●SSL VPN (31)●Site-to-site 预共享密码vpn (39)●Site-to-site 证书vpn （cp270与edge/safe@office） (42)●RemoteAccess vpn (49)●IPS (51)Smart Dashboard1.登录smart center如果是刚下发规则、首次登陆可能会提示你等几分钟，这时你只要多登陆几次就可以了。
（这里补充一句，checkpoint的任何更改都要在下发规则后才会生效）2.功能介绍登陆成功后就是下图这个界面。
我们主要用到的就是check point、nodes、network这三个。
Check point就是我们的防火墙、nodes是节点---即一台具体的主机：如ftp或web服务器。
Network是定义的网段，有自己内外网段、也可以定义对端的内外网段（如site-to-site vpn 对端的内外网段）Checkpoint属性双击checkpoint对象打开它的属性界面。
基本上针对checkpoint对象的配置都在这个界面完成：如软件刀片模块的启用、网络拓扑、vpn、日志等。
更新网络拓扑一般我们在web界面修改完端口ip后都要在这里更新网络拓扑，然后再下发规则。
（修改端口ip的话一般是先修改管理端口以外的端口ip，然后再从修改好了的端口web进去改之前的那个管理端口ip：例如先从wan口web进去改lan口ip、下发规则后再从lan口web去改wan口的ip）还可定义端口是外口还是内口Nodes对象右击Nodes新建一个节点：例如新建内部一台ftp服务器节点，名称ftp、ip 地址为ftp服务器的ip地址，如果你想把这台服务器发布出去的话，只要在下面的nat选上add automatic address translation rules即可。
