新课标人教版31选修三2.10简单的逻辑电路WORD教案7

第十节简单的逻辑电路学案导学学习目标（一）知识与技能1、知道数字电路和模拟电路的概念，了解数字电路的优点。

2、知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法。

3、初步了解“与”门、“或”门、“非”门电路在实际问题中的应用（二）过程与方法突出自主探究、交流合作为主体的学习方式。

（三）情感、态度与价值观1、感受数字技术对现代生活的巨大改变；2、体验物理知识与实践的紧密联系；学习重点三种门电路的逻辑关系。

学习难点数字信号和数字电路的意义。

自主学习1.数字电路：处理的电路叫做数字电路。

2.门电路：就是一种开关，在一定条件下它允许；如果条件不满足，信号就被阻挡在“门”外。

3.如果一个事件的几个条件都满足后，该事件才能发生，我们把这种关系叫做。

具有的电路称为“与”门电路。

4.如果几个条件中，只要有一个条件得到满足，某件事就会发生，这种关系叫做，具有的电路叫做“或”门电路。

5.输出状态和输入状态呈现的逻辑关系，叫做“非”逻辑，具有的电路叫做“非”门电路。

同步导学1.按照输入和输出关系的不同，可以将基本的逻辑门电路分为“与”门、“或”门、“非”门等。

（1）“与”门理解：当几个条件同时具备才能出现某一结果，这些条件与结果之间的关系称为“与”逻辑，具有这种逻辑的电路称为“与”门。

符号：如图特点：①当A、B输入都为“0”时，Y输出为“0”；②当A输入为“0”B输出为“1”或A输入为“1”B输出为“0”时，Y输出为“0”；③当A、B输入都为“1”时，Y输出为“1”。

（2）“或”门理解：当几个条件中只要有一个或一个以上具备就能出现某一结果，则这些条件与结果之间的关系称为“或”逻辑，具有这种逻辑的电路称为“或”门。

符号：如图特点：①当A、B输入都为“0”时，Y输出为“0”；②当一个输入“0”另一个输入为“1”时，Y输出为“1”；③当A、B输入都为“1”时，Y输出为“1”。

（3）“非”门理解：当一种结果出现时，另一种结果一定不出现。

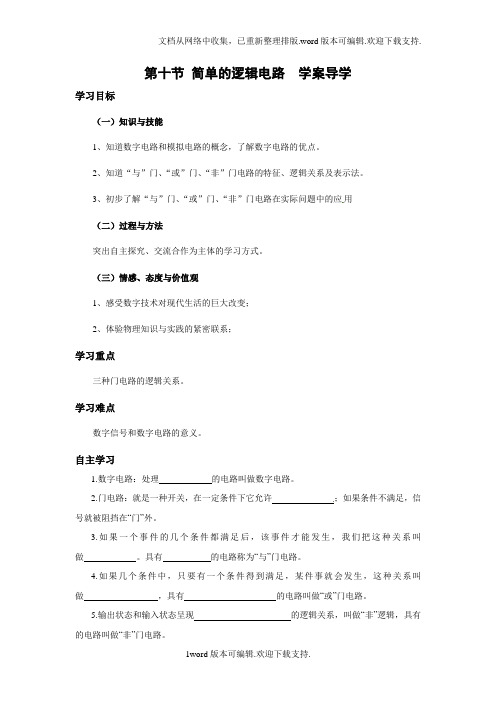

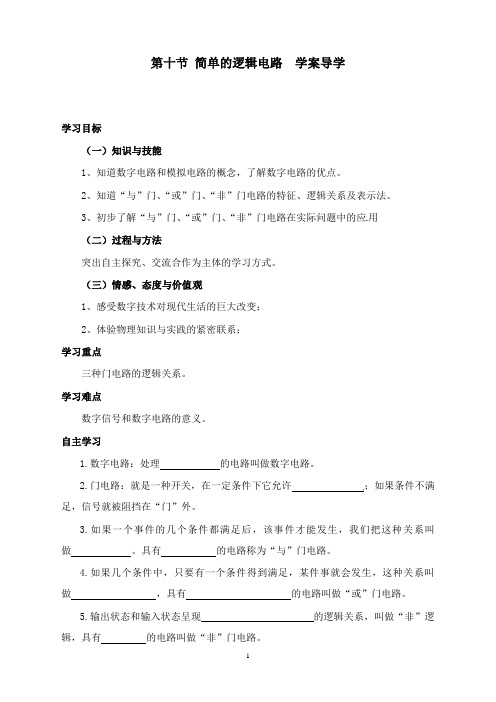

第十节简单的逻辑电路学案导学学习目标（一）知识与技能1、知道数字电路和模拟电路的概念，了解数字电路的优点。

2、知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法。

3、初步了解“与”门、“或”门、“非”门电路在实际问题中的应用（二）过程与方法突出自主探究、交流合作为主体的学习方式。

（三）情感、态度与价值观1、感受数字技术对现代生活的巨大改变；2、体验物理知识与实践的紧密联系；学习重点三种门电路的逻辑关系。

学习难点数字信号和数字电路的意义。

自主学习1.数字电路：处理的电路叫做数字电路。

2.门电路：就是一种开关，在一定条件下它允许；如果条件不满足，信号就被阻挡在“门”外。

3.如果一个事件的几个条件都满足后，该事件才能发生，我们把这种关系叫做。

具有的电路称为“与”门电路。

4.如果几个条件中，只要有一个条件得到满足，某件事就会发生，这种关系叫做，具有的电路叫做“或”门电路。

5.输出状态和输入状态呈现的逻辑关系，叫做“非”逻辑，具有的电路叫做“非”门电路。

同步导学1.按照输入和输出关系的不同，可以将基本的逻辑门电路分为“与”门、“或”门、“非”门等。

（1）“与”门理解：当几个条件同时具备才能出现某一结果，这些条件与结果之间的关系称为“与”逻辑，具有这种逻辑的电路称为“与”门。

符号：如图特点：①当A、B输入都为“0”时，Y输出为“0”；②当A输入为“0”B输出为“1”或A输入为“1”B输出为“0”时，Y输出为“0”；③当A、B输入都为“1”时，Y输出为“1”。

（2）“或”门理解：当几个条件中只要有一个或一个以上具备就能出现某一结果，则这些条件与结果之间的关系称为“或”逻辑，具有这种逻辑的电路称为“或”门。

符号：如图特点：①当A、B输入都为“0”时，Y输出为“0”；②当一个输入“0”另一个输入为“1”时，Y输出为“1”；③当A、B输入都为“1”时，Y输出为“1”。

（3）“非”门理解：当一种结果出现时，另一种结果一定不出现。

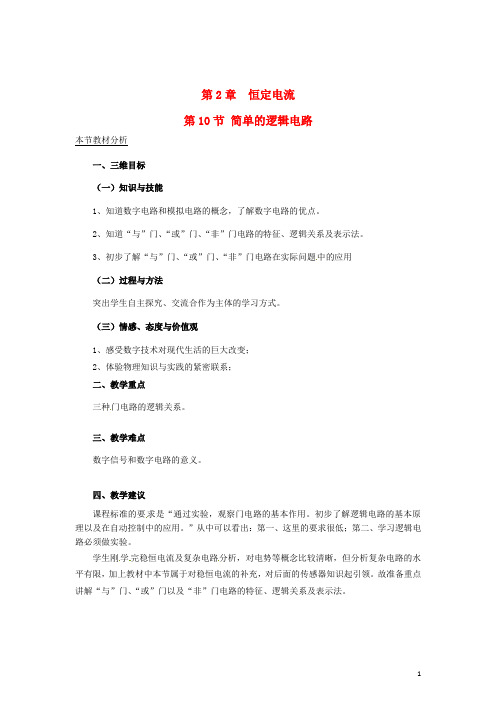

第2章恒定电流第10节简单的逻辑电路本节教材分析一、三维目标（一）知识与技能1、知道数字电路和模拟电路的概念，了解数字电路的优点。

2、知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法。

3、初步了解“与”门、“或”门、“非”门电路在实际问题中的应用（二）过程与方法突出学生自主探究、交流合作为主体的学习方式。

（三）情感、态度与价值观1、感受数字技术对现代生活的巨大改变；2、体验物理知识与实践的紧密联系；二、教学重点三种门电路的逻辑关系。

三、教学难点数字信号和数字电路的意义。

四、教学建议课程标准的要求是“通过实验，观察门电路的基本作用。

初步了解逻辑电路的基本原理以及在自动控制中的应用。

”从中可以看出：第一、这里的要求很低；第二、学习逻辑电路必须做实验。

学生刚学完稳恒电流及复杂电路分析，对电势等概念比较清晰，但分析复杂电路的水平有限，加上教材中本节属于对稳恒电流的补充，对后面的传感器知识起引领。

故准备重点讲解“与”门、“或”门以及“非”门电路的特征、逻辑关系及表示法。

新课导入设计导入一引入新课（1）演示：一盏神奇的灯接通电源，灯不亮；有声，灯不亮；挡住光线，全场安静，灯不亮；挡住光线，拍手，灯亮。

点评：通过演示声光控感应灯，引发学生好奇心理和探究欲望。

（2）教师简介：身边的“数字”话题：数码产品、数字电视、DIS实验、家电等。

这些电器中都包含了“智能”化逻辑关系，今天我们就来学习简单的逻辑电路。

导入二情景引入、展示目标讲解：楼道自动控制灯。

①白天，灯不亮。

②没有声音，灯不亮。

③通电，夜晚，拍手，灯亮。

师：像这样，现在很多电器中都包含了“智能”化逻辑关系，实现这些逻辑功能离不开数字信号。

请同学们举例。

生：遥控器、机器人等。

师介绍：①模拟信号：连续变化的电压信号。

②数字信号：只有两个对立的状态，高电平“1”，低电平“0”。

数字信号的“0”和“1”好比事件的“是”与“非”，而处理数字信号的电路——数字电路，就有了辨别“是”、“非”的逻辑功能。

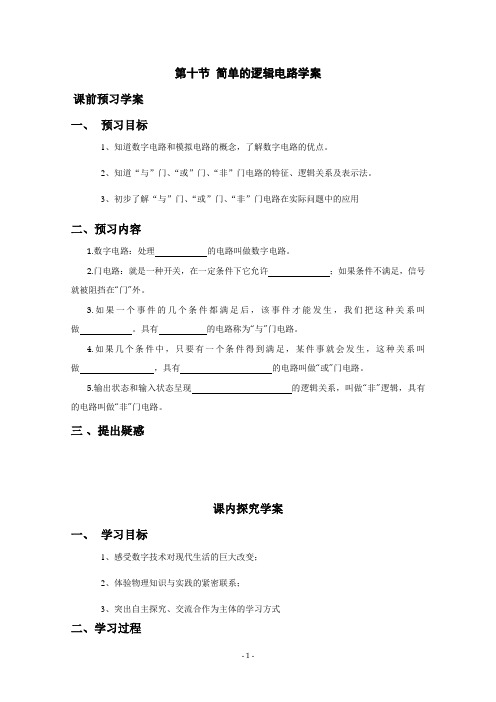

第十节简单的逻辑电路学案课前预习学案一、预习目标1、知道数字电路和模拟电路的概念，了解数字电路的优点。

2、知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法。

3、初步了解“与”门、“或”门、“非”门电路在实际问题中的应用二、预习内容1.数字电路：处理的电路叫做数字电路。

2.门电路：就是一种开关，在一定条件下它允许；如果条件不满足，信号就被阻挡在“门”外。

3.如果一个事件的几个条件都满足后，该事件才能发生，我们把这种关系叫做。

具有的电路称为“与”门电路。

4.如果几个条件中，只要有一个条件得到满足，某件事就会发生，这种关系叫做，具有的电路叫做“或”门电路。

5.输出状态和输入状态呈现的逻辑关系，叫做“非”逻辑，具有的电路叫做“非”门电路。

三、提出疑惑课内探究学案一、学习目标1、感受数字技术对现代生活的巨大改变；2、体验物理知识与实践的紧密联系；3、突出自主探究、交流合作为主体的学习方式二、学习过程1.按照输入和输出关系的不同，可以将基本的逻辑门电路分为“与”门、“或”门、“非”门等。

（1）“与”门理解：当几个条件同时具备才能出现某一结果，这些条件与结果之间的关系称为“与”逻辑，具有这种逻辑的电路称为“与”门。

符号：如图特点：①当A、B输入都为“0”时，Y输出为“0”；②当A输入为“0”B输出为“1”或A输入为“1”B输出为“0”时，Y输出为“0”；③当A、B输入都为“1”时，Y输出为“1”。

（2）“或”门理解：当几个条件中只要有一个或一个以上具备就能出现某一结果，则这些条件与结果之间的关系称为“或”逻辑，具有这种逻辑的电路称为“或”门。

符号：如图特点：①当A、B输入都为“0”时，Y输出为“0”；②当一个输入“0”另一个输入为“1”时，Y输出为“1”；③当A、B输入都为“1”时，Y输出为“1”。

（3）“非”门理解：当一种结果出现时，另一种结果一定不出现。

即输出Y是输入A的否定，这就是“非”逻辑，具有这种逻辑的电路称为“非”门。

2.10 简单的逻辑电路【大成目标】（目标解读及课堂组织2分钟）1、知道数字电路和模拟电路的概念，了解数字电路的优点。

2、知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法。

“与”门、“或”门、“非”门电路在实际问题中的应用（重点）3、三种门电路的逻辑关系。

数字信号和数字电路的意义。

（难点）【使用说明】1、依据大成目标认真自学，精读教材48-51页并完成基础案，疑点用红笔做好标记；2、规范书写，保质保量完成导学案；2、建议1课时。

1．数字信号变化的两个状态：“______________”或者“__________”． 2．数字电路(1)概念：处理______________的电路．(2)功能：研究电路的______________功能．二、“与”门1．逻辑关系：一个事件的________同时满足时事件才能发生．2．符号：____________，其中“&”具有“________”的意思，象征A 与B 两个输入端________时，输出端才是1.3．真值表“有”用“1”表示，“没有”用“0”表示．输入 输出A B Y0 0 00 1 01 0 01 1 1三、“或”门1．逻辑关系：某事件发生有几个条件，但只要有________满足事件就能发生．2．符号：__________________，“≥1”象征当1个或多于1个输入端为1时，输出端就是1.3．真值表输入 输出A B Y 温馨提示：、知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法基础案（课前20分钟预习，课内5分钟点评展示）。
