引脚形状：长引线直插－>短引线或无引线 贴装－>球状凸点； 装配方式：通孔插装－>表面组装－>直接 安装
PLCC封装 BGA
QFP封装
• 零件封装是指实际零件焊接到电路板时所指示的 外观和焊点的位置。是纯粹的空间概念因此不同
的元件可共用同一零件封装，同种元件也可有不
同的零件封装。像电阻，有传统的针插式，这种
• 衡量一个芯片封装技术先进与否的重要指 标是芯片面积与封装面积之比，这个比值 越接近1越好。封装时主要考虑的因素： 1、 芯片面积与封装面积之比为提高封装效 率，尽量接近1:1； 2、 引脚要尽量短以减少延迟，引脚间的距 离尽量远，以保证互不干扰，提高性能；
3、 基于散热的要求，封装越薄越好。
• 封装主要分封装知识
• 器件封装，就是指把硅片上的电路管脚,用导线接引 到外部接头处,以便与其它器件连接。封装形式是指 安装半导体集成电路芯片用的外壳。它不仅起着安 装、固定、密封、保护芯片及增强电热性能等方面 的作用，而且还通过芯片上的接点用导线连接到封 装外壳的引脚上，这些引脚又通过印刷电路板上的 导线与其他器件相连接，从而实现内部芯片与外部 电路的连接。因为芯片必须与外界隔离，以防止空 气中的杂质对芯片电路的腐蚀而造成电气性能下降。 另一方面，封装后的芯片也更便于安装和运输。由 于封装技术的好坏还直接影响到芯片自身性能的发 挥和与之连接的PCB(印制电路板)的设计和制造， 因此它是至关重要的。
电解电容
• 电位器：POT1,POT2；封装属性为VR-1到 VR-5。
• 二极管：封装属性为DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4。 DIODE-0.4(小功率），DIODE-0.7(大功 率）。

电子元器件封装介绍电阻：RES1，RES2，RES3，RES4；封装属性为AXIAL系列无极性电容：CAP;封装属性为RAD-0.1到RAD-0.4电解电容：ELECTROI;封装属性为RB.2/.4到RB.5/1.0电位器：POT1,POT2；封装属性为VR-1到VR-5二极管：封装属性为DIODE-0.4(小功率)DIODE-0.7(大功率)三极管：常见的封装属性为TO-18（普通三极管）TO-22(大功率三极管)TO-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有TO126H和TO126V整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.3-0.7指电阻的长度，一般用AXIAL0.3瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中8-40指有多少脚，8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

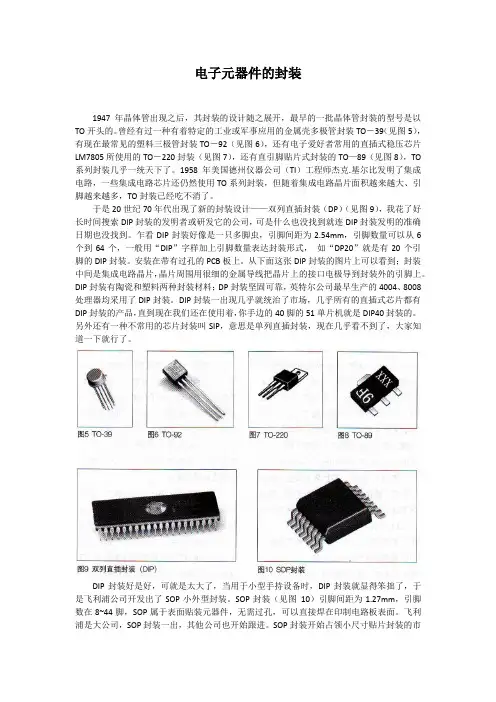

电子元器件的封装1947年晶体管出现之后，其封装的设计随之展开，最早的一批晶体管封装的型号是以TO开头的。

曾经有过一种有着特定的工业或军事应用的金属壳多极管封装TO－39（见图5），有现在最常见的塑料三极管封装TO－92（见图6），还有电子爱好者常用的直插式稳压芯片LM7805所使用的TO－220封装（见图7），还有直引脚贴片式封装的TO—89（见图8），TO 系列封装几乎一统天下了。

1958年美国德州仪器公司（TI）工程师杰克.基尔比发明了集成电路，一些集成电路芯片还仍然使用TO系列封装，但随着集成电路晶片面积越来越大、引脚越来越多，TO封装已经吃不消了。

于是20世纪70年代出现了新的封装设计——双列直插封装（DP）（见图9），我花了好长时间搜索DIP封装的发明者或研发它的公司，可是什么也没找到就连DIP封装发明的准确日期也没找到。

乍看DIP封装好像是一只多脚虫，引脚间距为2.54mm，引脚数量可以从6个到64个，一般用“DIP”字样加上引脚数量表达封装形式，如“DP20”就是有20个引脚的DIP封装。

安装在带有过孔的PCB板上。

从下面这张DIP封装的图片上可以看到；封装中间是集成电路晶片，晶片周围用很细的金属导线把晶片上的接口电极导到封装外的引脚上。

DIP封装有陶瓷和塑料两种封装材料；DP封装坚固可靠，英特尔公司最早生产的4004、8008处理器均采用了DIP封装。

DIP封装一出现几乎就统治了市场，几乎所有的直插式芯片都有DIP封装的产品，直到现在我们还在使用着，你手边的40脚的51单片机就是DIP40封装的。

另外还有一种不常用的芯片封装叫SIP，意思是单列直插封装，现在几乎看不到了，大家知道一下就行了。

DIP封装好是好，可就是太大了，当用于小型手持设备时，DIP封装就显得笨拙了，于是飞利浦公司开发出了SOP小外型封装。

SOP封装（见图10）引脚间距为1.27mm，引脚数在8~44脚，SOP属于表面贴装元器件，无需过孔，可以直接焊在印制电路板表面。

常用电子元件封装(电阻,电容,二极管等)常用电子元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
