船舶涂装工艺流程

  • 格式：docx
  • 大小：19.97 KB
  • 文档页数：14

造船是一个非常复杂的过程 ,要经历分段制造与预舾装、船台或坞内 合拢、下水、码头舾装与系泊试验、试航等过程。而船舶的涂装则要 与整个造船工艺过程相适应， 在每一个造船工艺阶段确定其相应的涂 装工作内容。 新造船舶的涂装工作通常是分段进行的， 特别对于大型 船舶的建造涂装，这样可避免钢材过早地生锈并在室内或平地进行。 船舶涂装工艺流程为： 原材料抛丸流水线预处理T涂装车间底漆T钢材落料、加工、装配T 分段预舾装T分段二次除锈T分段涂装T船台合拢、舾装T船台二次 除锈T二次涂装—船舶下水T码头二次除锈、涂装 T交船前坞内涂 装。 从船舶的涂装工艺程序可以证实涂装作业贯穿了造船的全过程，因 此，必须重视涂装作业的质量，对于油船而言，其货油舱还需进行防 腐特涂。

钢材预处理线工艺是指钢材在加工前 （即原材料状态） 进行表面抛丸 除锈并涂上一层保护底漆的加工工艺。 钢材经过预处理可以提高机械 产品和金属构件的抗腐蚀能力， 提高钢板的抗疲劳性能， 延长其使用 寿命；同时还可以优化钢材表面工艺制作状态， 有利于数控切割机下 料和精密落料。此外，由于加工前钢材形状比较规则，有利于机械除 锈和自动化喷漆，因此采用钢材预处理可大大提高清理工作的效率， 减轻清理工作的劳动强度和对环境的污染。

钢材预处理的重要性 作用是1矫正变形；2•抛丸除锈；3•作底漆防腐

船底、水线、船壳、上层建筑、压载水舱、饮用水 /清水舱、货舱、 耐热部位、锚链舱、甲板 重防腐涂料：它的英文名称为 healy-dudy coutury，指相对常规防 腐涂料而言，能在相对苛刻腐蚀环境里应用，并具有能达到比常 规防腐涂料更长保护期的一类防腐涂料。 ① 能在苛刻条件下使用，并具有长效防腐寿命，重防腐涂料 在化工大气和海洋环境里，一般可使用 10年或15年以上，即使 在酸、碱、盐和溶剂介质里，并在一定温度条件下，也能使用 5 年以上。 ② 厚膜化是重防腐涂料的重要标志。 一般防腐涂料的涂层干 膜厚度为100^m或150am左右，而重防腐涂料干膜厚度则在 200 ^m或 300 am 以上，还有 500 ^m~ 1000 am,甚至高达 2000 ^m。

一、 钢材下料部分：板材预处理、号料、切割或数控切割、坡口加工、 配套； 型材预处理； 二、 分段组装部分：小组立（零件组成构件）、中组立（构件组成部 件）、大组立（构件与部件组成分段）、总组（分段组成总组段）、 合拢 注：先进的管理，从小组立到大组立都有舾装作业，而报验环节不同船厂有差别，主要面对船东的报验点主要：板材预处理、 探伤、结构 报验、焊接质量报验、特殊控制点报验、舾装报验、分段主尺度报验、 分段预处理报验、覆涂报验、总组与合拢的边准报验。

一首先是检验板材的材质是否符合标准，造船大多使用 CCSA, CCSB, CCSD及h36高强板，目测表面是否 麻点，如果超过麻点深 度超过mm就不可以使用 了。 二 下料目前都是数控切割，只要工艺卡做的正确就不会出什么错误 的。 三 接板6m以上的钢板需使用埋弧 自动焊，10至14毫米以上的钢 板需要采用背扣，也就是焊接一面，反面使用气刨背扣，打嚰光顺后 焊接。 二 放线，支胎架，胎架校验，胎架交验项目，水平，中心线，基 线，线形。 四焊接，焊接校验项目；焊角焊喉，无损探伤，或超声波，做油密， 五 分段校验，四角水平，不大于 4毫米，中心线2毫米，垂直2毫 米，长宽高5毫米，外板平直度2毫米，板缝-8毫米

合拢之前的检验项目很多，不过也分什么船舶，我简单给你说一说吧! 一、分段建造过程检验；1、钢材材质，2、板材、型材、管材的表面 质量 这些都需要船级社的认可、

二、 胎架制作、胎架的制作必须保证中心线，水平，线形。 三、 分段组立、安装分段内较大的结构，舱壁必须保证水平，垂直， 也属于交验项目。 四、 分段交验、四角水平，中心线，半宽，总长。 五、 焊道探伤、UT 六、 水舱，油舱的，油密，气磅。 这些都是在合拢前应做的检验项目，最后一项也可合拢后做。

船舶管系的焊接质量检验主要包括三个方面，即焊后的外观检查、无 损探伤、液压试验

船舶进行分段涂装时的技巧及注意事项 （1）涂装前，钢板的前处理严格达到二次除锈的有关标准，除油、 除污，用溶剂擦拭表面，并应尽快涂漆，避免钢铁再度氧化锈蚀。

（2）根据船舶不同部位和不同的使用要求， 选择合理的涂料品种及 配套方案。各道涂料应按照产品使用说明书的要求进行施工。 涂装前 核对所有涂料品种、颜色、规格和型号是否符合涂装技术要求，检查 涂料的质量及贮存期限，超过贮存期的涂料必须由具备检验资格的单 位重新检验，合格后方可使用。 （ 3）必须按照要求使用稀释剂，一般不超过涂料用量的 5%，涂 料内不允许加入有害溶剂或颜料， 使用前应调配均匀， 并根据涂装方 式的要求进行过滤。 双组分涂料，要按比例加入固化剂， 并能拌均匀， 要有一定的活化期并在一定时间内用完。

（4）施工单位可根据涂料的性质、被涂物表面状态以及环境条件 采用适宜的涂装方式，一般为刷涂、辊涂、有气喷涂、无气喷涂以及 刮涂等施工方法。 为提高效率和得到美观的涂膜， 一般采用高压无气 喷涂。但对于狭小舱室的涂装仍采用辊涂或手工刷涂。对流水孔、角 铁反面，以及不容易喷涂到的部位用刷子、弯头刷等进行预涂装。对 异金属接触部位及铆钉、焊缝和棱角处应先刷涂一遍，然后再喷涂。

（5）涂膜应达到规定的干膜厚度，在涂装过程中，不断测量湿膜 厚度，以估计喷几道才能达到所规定的干膜厚度。喷涂涂装前，要进 行试喷，选择合适的喷嘴，调整适当的压力。

（6）涂装防锈涂料时， 每道最好采用品种相同而颜色不同的涂料， 以防止漏涂和便于质量检查。 涂装完成后， 要依照相应标准检验总干 膜厚度和进行涂层检漏试验。

（7）禁止在牺牲阳极、不溶性辅助阳极、参比电极、测深仪的接 受器和发射器螺纹、标志、橡胶密封件、阀门、钢索、活动摩擦表面 等不宜涂漆的表面涂漆。 喷涂或采用其他方法涂装时， 用胶带纸覆盖。

8）严禁将防污漆、 水线漆直接涂装在裸露金属表面或舱室内壁。 (9)在分段涂装时，严禁明火作业。高压无气喷涂必须严守操作 规程并防止喷雾对环境污染。 安装适当的通风设备， 避免溶剂蒸发对 人体的毒害和可能的火灾， 同时保证施工质量。 对狭小舱室进行涂装， 必须人工通风、施工人员应戴防毒面具且连续作业不应超过半小时。

(10)涂装施工一般选择在温度 5~30C，相对湿度低于85%的环 境下进行。下雨、有雾或船体蒙有水汽及霜雪时，不应在室外涂装。 大风、灰尘较多时也不宜涂装。钢板温度应高于露点 3C以上，气温 不低于涂料干燥所规定的最低温度。

( 11 )铝质、镀锌表面或其他特殊材质表面应选用专用涂料，如 锌黄底漆，不允许涂装含有铜、汞、铅颜料的底漆。

( 12)船体部分的焊缝、铆钉在水密试验前，周围 10mm 内不涂 漆；焊接前焊缝边 50mm 内不涂漆。 涂装时应用纸或塑料薄膜掩蔽起 来，涂装后及时清除。

( 13)为了保证涂层质量，待涂膜充分干燥后，分段才能移动。 移动时避免磕钊磨损涂膜。

( 14)涂料施工前，施工单位要根据船舶各部位涂装面积、施工 中国国家防腐涂装标准 A,综合类

01 GB/T 4054-83 涂料涂覆标记

02 GB/T 4955-97 覆盖层厚度测量 阳极溶解库仑法 03 GB/T 6807-2001 钢铁工件涂装前磷化处理技术条件

04 GB/T 6464-97 金属及其覆盖层大气腐蚀试验现场的一般要求

05 GB/T 热覆涂料钢材表面处理 表面处理方法 总则 06 GB/T 热覆涂料钢材表面处理 表面处理方法 07 GB/T 热覆涂料钢材表面处理 表面处理方法 手工和动力 08 GB/T 13912-2002 金属覆盖层 钢铁制件热浸镀锌层技术要求及实 验方

法 09 GB/T 16744-2002 热喷涂层 自熔合金喷涂与重熔涂层

10 GB/T 8264-87 涂装技术术语

11 GB/T 8923-88 涂装前钢材表面锈蚀等级和除锈等级

12 GB/T 14444-93 涂装作业安全规程 喷涂室安全技术规定 13 GB/T 7692-99 涂装作业安全规程 涂漆前处理工艺安全及其通风 净化

14 GB/T 6514-95 涂装作业安全规程 涂漆工艺安全及其通风净化

15 GB/T 18719-2002 热喷涂 术语分类

16 GB/T 9793-97 热喷涂锌、铝及其合金

17 GB/T 11372-89 除锈术语

18 GB/T 11373-89 热喷涂金属件表面预处理通则

19 GB/T 11374-89 热喷涂涂层厚度的无损测量方法

20 GB/T 11375-99 热喷涂操作安全

21 GB/T 12336-90 腐蚀资料统计分析标准方法

22 GB/T 12607-90 热喷涂涂层设计命名方法

23 GB/T 12608-90 热喷涂涂层材料命名方法

24 GB /T 18681-2002 热喷涂 低压等离子喷涂镍、钴、铝、钇合金涂 层

25 GB/T 18684-2002 锌铬涂层 技术要求

26 GB/T 16166-96 滨海电厂海水冷却水系统牺牲阳极阴极保护

27 GB/T18593-2001 熔融结合环氧粉末涂料的防腐蚀涂装

C保护

01 GB/T 14441-93 涂装作业安全规程术语

02 GB/T 12367-90 静电喷漆工艺安全

03 GB/T 14002-92 劳动定额术语 （刷油、绝热、防腐蚀工程 ） 04 GB/T 15607-95 粉末静电喷涂工艺安全

05 GB/T 14907-2002 钢结构防火涂料

E, 石油

合集下载

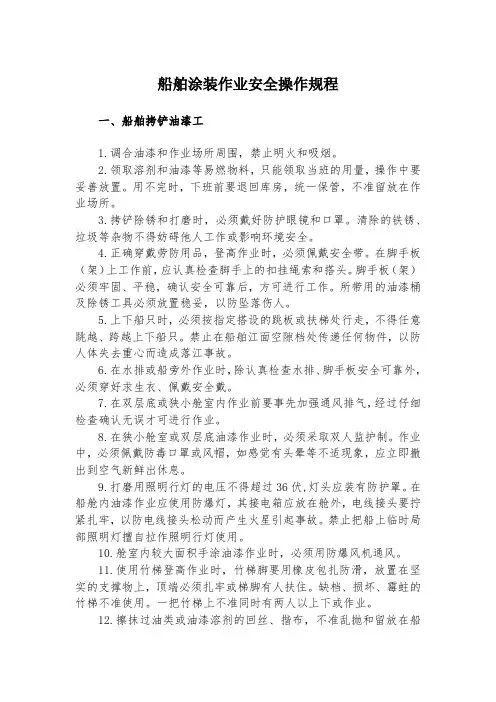

船舶涂装作业安全操作规程

船舶涂装作业安全操作规程

船舶涂装作业安全操作规程一、船舶拷铲油漆工1.调合油漆和作业场所周围，禁止明火和吸烟。

2.领取溶剂和油漆等易燃物料，只能领取当班的用量，操作中要妥善放置。

用不完时，下班前要退回库房，统一保管，不准留放在作业场所。

3.拷铲除锈和打磨时，必须戴好防护眼镜和口罩。

清除的铁锈、垃圾等杂物不得妨碍他人工作或影响环境安全。

4.正确穿戴劳防用品，登高作业时，必须佩戴安全带。

在脚手板（架）上工作前，应认真检查脚手上的扣挂绳索和搭头。

脚手板（架）必须牢固、平稳，确认安全可靠后，方可进行工作。

所带用的油漆桶及除锈工具必须放置稳妥，以防坠落伤人。

5.上下船只时，必须按指定搭设的跳板或扶梯处行走，不得任意跳越、跨越上下船只。

禁止在船舶江面空隙档处传递任何物件，以防人体失去重心而造成落江事故。

6.在水排或船旁外作业时，除认真检查水排、脚手板安全可靠外，必须穿好求生衣、佩戴安全戴。

7.在双层底或狭小舱室内作业前要事先加强通风排气，经过仔细检查确认无误才可进行作业。

8.在狭小舱室或双层底油漆作业时，必须采取双人监护制。

作业中，必须佩戴防毒口罩或风帽，如感觉有头晕等不适现象，应立即撤出到空气新鲜出休息。

9.打磨用照明行灯的电压不得超过36伏,灯头应装有防护罩。

在船舱内油漆作业应使用防爆灯，其接电箱应放在舱外，电线接头要拧紧扎牢，以防电线接头松动而产生火星引起事故。

禁止把船上临时局部照明灯擅自拉作照明行灯使用。

10.舱室内较大面积手涂油漆作业时，必须用防爆风机通风。

11.使用竹梯登高作业时，竹梯脚要用橡皮包扎防滑，放置在坚实的支撑物上，顶端必须扎牢或梯脚有人扶住。

缺档、损坏、霉蛀的竹梯不准使用。

一把竹梯上不准同时有两人以上下或作业。

12.擦抹过油类或油漆溶剂的回丝、揩布，不准乱抛和留放在船上，应随身带走，集中放入铁桶内，定期加以处理。

13.起重机吊运物件临空经过工作地点时，应及时主动避让，不准继续操作或在原地站立。

14.两人以上搬动工件，要相互联系，密切配合，以防挤压事故发生。

涂装工艺流程

涂装工艺流程

涂装工艺流程本文档旨在介绍涂装工艺的流程，并为读者提供涂装过程中的关键步骤和注意事项。

1. 准备工作在进行涂装工艺之前，需要进行一些准备工作，以确保涂装过程的顺利进行。

下面是准备工作的主要步骤：- 清洁表面：确保待涂装的表面干净，无尘、无油脂和无杂质。

- 防护措施：对与涂装无关的部分进行遮盖和保护，避免涂料溅到其他区域。

- 涂装设备检查：检查涂料喷枪、气源和其他涂装设备的工作状态和质量。

2. 底涂底涂是涂装工艺中的第一道涂层，其主要作用是保护基材并增加粘附性。

底涂的步骤如下：- 混合底涂液：按照生产商提供的指导，正确混合底涂液。

- 喷涂底涂：使用合适的喷枪和喷涂技术，将底涂均匀地喷涂在待涂装表面上。

- 底涂干燥：根据底涂液的指示，等待底涂液完全干燥。

3. 中涂中涂是涂装工艺中的第二道涂层，其主要作用是增加颜色和遮盖力。

中涂的步骤如下：- 准备中涂液：根据需要，混合适当的颜色和添加剂。

- 喷涂中涂：使用适当的喷枪和喷涂技术，将中涂均匀地喷涂在底涂层上。

- 中涂干燥：根据中涂液的指示，等待中涂液完全干燥。

4. 面涂面涂是涂装工艺中的最后一道涂层，其主要作用是增加保护和光泽度。

面涂的步骤如下：- 准备面涂液：根据所需光泽度和保护要求，混合适当的面涂液。

- 喷涂面涂：使用适当的喷枪和喷涂技术，将面涂均匀地喷涂在中涂层上。

- 面涂干燥：根据面涂液的指示，等待面涂液完全干燥。

5. 检查和修复在涂装工艺完成后，需要进行检查并进行修复，以确保涂层的质量和外观。

下面是检查和修复的主要步骤：- 检查涂层：仔细检查涂层是否有气泡、划痕或其他缺陷。

- 修复涂层：如果发现任何缺陷，使用合适的修复工具和技术进行修复。

- 最终检查：在涂装工艺完全干燥后，进行最终检查，确保涂层质量达到要求。

以上是涂装工艺的流程，通过按照这些步骤进行涂装，可以有效地达到预期的效果。

在执行涂装过程中，请注意安全，并遵循相关法律法规和安全操作规程。

军舰刷漆施工程序(3篇)

军舰刷漆施工程序(3篇)

第1篇一、工程概述军舰刷漆施工程序是指对军舰表面进行清洁、除锈、防腐蚀处理，并涂装高性能防腐蚀涂料的过程。

本工程旨在提高军舰的耐腐蚀性能，延长使用寿命，确保军舰在恶劣海况下的作战性能。

二、施工准备1. 工具与材料（1）工具：高压水枪、砂轮机、刷子、滚筒、喷枪、防护手套、防护眼镜、防护服等。

（2）材料：高性能防腐蚀涂料、清洗剂、除锈剂、防锈底漆、腻子、密封胶等。

2. 施工人员（1）施工人员应具备相关施工经验，熟悉涂料性能及施工工艺。

（2）施工人员应经过专业培训，掌握施工安全知识。

三、施工步骤1. 工件表面处理（1）对军舰表面进行彻底清洗，去除油污、锈迹等杂质。

（2）使用砂轮机对锈蚀、凹凸不平的部位进行打磨，直至表面平整。

（3）对表面进行处理，确保表面无油污、锈迹、水分等。

2. 防锈处理（1）在处理好的表面涂刷防锈底漆，涂刷均匀，避免漏刷。

（2）底漆干燥后，检查涂层无气泡、裂纹等缺陷。

3. 涂装防腐蚀涂料（1）选择合适的防腐蚀涂料，按照产品说明书进行调配。

（2）涂刷或喷涂防腐蚀涂料，涂刷均匀，避免漏刷。

（3）涂料干燥后，检查涂层无气泡、裂纹等缺陷。

4. 封口处理（1）对涂装好的涂层进行封口处理，确保涂层完整。

（2）封口材料应选用密封胶，涂刷均匀，避免漏涂。

四、施工注意事项1. 施工过程中，应保持现场通风良好，避免涂料挥发造成污染。

2. 施工人员应佩戴防护手套、防护眼镜、防护服等，防止涂料对人体造成伤害。

3. 施工过程中，应严格按照涂料说明书进行施工，确保涂层质量。

4. 施工完成后，应对涂层进行检查，确保涂层无缺陷，满足使用要求。

五、施工验收1. 涂层外观检查：涂层颜色、光泽、厚度等应符合设计要求。

2. 涂层附着力检查：涂层与基材之间应无脱落、起泡、裂纹等缺陷。

3. 涂层耐腐蚀性能检查：涂层应具有良好的耐腐蚀性能，经试验验证。

4. 施工记录检查：施工过程中应详细记录施工时间、材料、工艺等。

六、施工总结通过本工程，对军舰表面进行清洁、除锈、防腐蚀处理，并涂装高性能防腐蚀涂料，提高了军舰的耐腐蚀性能，延长了使用寿命，确保了军舰在恶劣海况下的作战性能。

造船工艺流程

造船工艺流程

造船工艺流程造船是一项复杂而又精密的工艺，它涉及到许多环节和步骤。

在整个造船过程中，需要经历设计、材料采购、制造、装配、测试等多个阶段。

下面将详细介绍造船工艺的流程。

首先，造船的第一步是设计。

设计是整个造船过程中最为关键的一环，它直接影响到船舶的性能、结构和外观。

设计师需要根据客户的需求和船舶用途，绘制出详细的船舶设计图纸，包括船体结构、船舱布局、动力系统等方面的设计。

设计图纸需要经过严格的审核和验证，确保其符合相关的标准和规范。

接下来是材料采购。

根据设计图纸，造船厂需要采购各种船舶建造所需的材料，如钢材、铝合金、船用木材等。

这些材料需要符合相应的船级社要求，保证船舶的质量和安全性。

随后是制造和装配。

在船台上，工人们根据设计图纸，将各种材料进行切割、弯曲和焊接，逐步组装成船体的骨架。

然后，安装船舶的各种设备和系统，如发动机、舱室、导航设备等。

这个阶段需要严格按照工艺流程进行，确保船舶的各个部分都能够完美配合。

随后是涂装和测试。

船体制造完成后，需要进行防腐涂装，以保护船体免受海水侵蚀。

同时，还需要进行各项系统的测试，如动力系统、电气系统、通信系统等，确保船舶各项设备和系统的正常运行。

最后是交付和验收。

当船舶制造完成并通过各项测试后，需要进行最终的验收。

船级社和客户将对船舶进行检验，确保其符合相关的标准和要求。

一旦验收合格，船舶将正式交付给客户，并投入使用。

总的来说，造船工艺流程包括设计、材料采购、制造、装配、涂装、测试、交付和验收等多个环节。

每个环节都需要严格按照工艺流程进行，确保船舶的质量和安全性。

只有如此，才能制造出高质量、高性能的船舶，满足客户的需求和航行要求。
