船舶涂装工艺为了提高船舶的涂装质量，加强对实际生产的工艺指导，特制定本规。
1 围本规规定了钢质船舶的工艺准备、人员、工艺要求、工艺过程和检验。
本规适用于新建钢质船舶的涂装，其他钢结构物涂装时也可参照使用。
2 规性引用文件CB/T 3513-93 船舶除锈涂装质量验收技术要求CB/T 3798-1997 船舶钢质舾装件涂装要求Q/SWS 42-017-2003 船舶膜厚管理工艺规ISO8501-1 未涂覆过的钢材在涂装油漆及和油漆有关产品前的预处理－表面清洁度的目视等级SSPC Vis 1-89 钢表面喷丸清理的目视标准SSPC Vis 3 动力或手动工具清理钢表面的目视标准3 工艺准备3.1 船用涂料的一般要求3.1.1 船用涂料应由专业涂料生产公司生产。
提供给船厂的每批涂料必须密封包装，包装桶上应印有产品名称、牌号、颜色、出厂批号、储存期等，进口涂料应有中文标识。
3.1.2 每批船用涂料必须附有质量保证书。
3.1.3 船用涂料的各项性能指标应符合涂料生产公司提供的产品说明书的规定。
3.2 船用涂料的代码为方便涂装设计的表达，各种船用涂料可以用1～3位英文字母作为代码。
涂料代码参见附录A（资料性附录）。
3.3 船体各部位涂层配套根据船体各部位所处环境的腐蚀条件，应选用合适的涂层配套。
涂层配套示例参见附录B（资料性附录）。
4 人员4.1 操作人员和检验人员应具备专业知识，并经过相关专业培训、考试或考核取得合格证书，方可上岗操作。
4.2 操作人员和检验人员应熟悉本规要求，并严格遵守工艺纪律和现场安全操作规程。
55工艺要求5.1 造船涂装工艺阶段：a)a)钢材预处理；b)b)分段涂装；c)c)总段涂装；d)d)船坞涂装；e)e)码头涂装；f)f)交船前涂装。
5.2 钢材预处理5.2.1 钢材预热温度控制在40℃左右。
5.2.2 经抛丸或喷丸除锈后的表面质量应符合CB/T 3513-93的要求。
5.2.3 钢材抛丸或喷丸除锈后应立即涂上车间底漆，车间底漆的厚度应符合涂装说明书的规定。

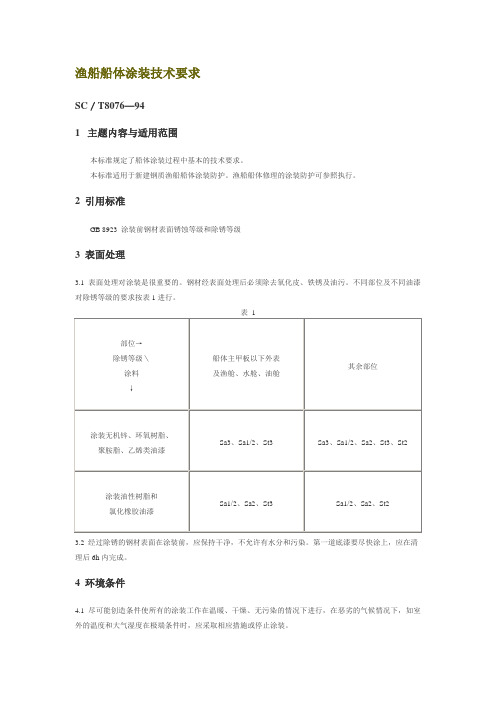

渔船船体涂装技术要求SC／T8076—941 主题内容与适用范围本标准规定了船体涂装过程中基本的技术要求。
本标准适用于新建钢质渔船船体涂装防护。
渔船船体修理的涂装防护可参照执行。
2 引用标准GB 8923 涂装前钢材表面锈蚀等级和除锈等级3 表面处理3.1 表面处理对涂装是很重要的。
钢材经表面处理后必须除去氧化皮、铁锈及油污。
不同部位及不同油漆对除锈等级的要求按表1进行。
3.2 经过除锈的钢材表面在涂装前，应保持干净，不允许有水分和污染。
第一道底漆要尽快涂上，应在清理后6h内完成。
4 环境条件4.1 尽可能创造条件使所有的涂装工作在温暖、干燥、无污染的情况下进行，在恶劣的气候情况下，如室外的温度和大气湿度在极端条件时，应采取相应措施或停止涂装。
4.1.1 涂装的理想条件：温度：10～30℃；相对湿度：小于70％。
4.1.2 涂装的极端条件：温度：低于5℃或高于35℃；相对湿度：大于85％。
4.1.3 不得在有霜、露、雪、雨水的船体表面上进行涂装。
专门适用于潮湿表面或水下的油漆除外。
4.2 不得在烈日直射的条件下涂装。
在30℃以上的炎热条件下进行喷漆时，必须避免干喷。
4.3 在气候寒冷涂装时，油漆和无气喷涂设备应采取保暖措施。
4.4 船壳和舱柜试水后，应全部把水放尽和揩（烘）干，待全部干燥后，方可进行其内外壁的涂装工作。
4.5 不同油漆对温度和湿度适应性是不同的，应根据油漆说明书进行施工。
5 涂装施工5.1 油漆应贮存在通风干燥的库房内，防止日光直接照射，并应隔绝火源，远离热源。
必须按照制造厂在容器上标明的贮存条件存放。
5.2 从各种油漆制造之日算起，在规定贮存期限内使用。
同一油漆的不同批号应按收到的先后次序发放，超过安全贮存期的油漆，未经检验不能使用。
油漆决不可在敞开的容器中贮存，各容器在使用前必须密封。
5.3 油漆在使用前，应将沉在容器下部的颜料搅拌混合均匀。
两罐分装的油漆，要按制造厂说明书按比例均匀混合应用，并在规定的时间内用完。
船舶涂装通用工艺目录1.主题内容和适用范围2.引用范围3.术语4.钢材预处理4.1 抛丸作业4.2 喷砂（丸）作业4.3 酸洗作业5.二次除锈处理5.1喷砂（丸）作业5.2动力工具除锈作业6.造船涂装6.1 表面处理6.2 喷涂作业6.3 涂料的喷涂工艺6.4 涂刷作业6.5 安全6.6 涂料6.7 膜厚6.8 涂装环境6.9 喷涂工装7.修船涂装7.1 作业前准备7.2 高压淡水冲洗7.3 除锈处理7.4 表面处理17.5 涂装8.船用家具涂装8.1 表面处理8.2 基础着色8.3 涂层着色8.4 涂层罩光8.5 各类涂料涂装的工艺步骤9.涂料涂层的防治和处理9.1 涂料储存过程中的防治和处理9.2 涂装过程中的防治9.3 涂层形成后的弊病处理10.涂装检验10.1 检验项目10.2 检验内容10.3 记录与会签2船舶涂装通用工艺1.主题内容本标准规定了修造船除锈涂装通用工艺原则。
2.适用范围a）本标准适用于各类新造船舶的除锈和涂装；b）本标准适用于船舶修理的除锈和涂装；c）本标准可参照于其他钢结构件的除锈和涂装；d）本标准适用于船用家具及可参照用于各类民用中、低档家具的涂装；e）本标准不使用于成品油船的货油舱的特殊涂装。
3.阐述顺序本标准将按如下七章排列顺序阐述：a）钢材预处理；b）二次除锈处理；c）造船涂装；d）修船涂装；e）船用家具涂装；f）涂料涂层弊病的防治和修整；g）涂装检查。
4.钢材预处理钢材预处理目前采用三种作业方式：抛丸、喷丸、酸洗。
a)抛丸作业4..1工艺要求4..1.1钢板流水线一般必须具备抛丸机、涂装机及附属设备。
作业前，应对设备进行一次检查，符合工艺要求后，方可开始作业。
a）抛丸机：抛丸、除尘、磨料循环等系统；b）涂装机：应能自动喷涂；1c）附属设备：有钢材行走装置、钢板校平机、除尘器、漆雾过滤器、自动油漆搅拌机、预热器、后加热器等组成。
这些设备可根据船厂的需要进行选择，但必须具有钢材行走装置和自动油漆搅拌机。
船舶涂装通用工艺规范前言为了提高本公司的涂装质量，加强对实际生产的工艺指导，结合本公司的实际情况，特制定本规范。
本规范的附录A、附录B均为资料性附录。
本规范于2003年10月首次制订；本规范由上海外高桥造船有限公司提出；本规范由设计部归口；本规范起草部门：涂装部本规范主要起草（编制）：周斌何建平黄旭标检：杨峻审核：李兆刚本规范由总工程师南大庆批准。
1 范围本规范规定了钢质船舶的工艺准备、人员、工艺要求、工艺过程和检验。
本规范适用于新建钢质船舶的涂装，其他钢结构物涂装时也可参照使用。
2 规范性引用文件CB/T 3513-93 船舶除锈涂装质量验收技术要求CB/T 3798-1997 船舶钢质舾装件涂装要求Q/SWS 42-017-2003 船舶膜厚管理工艺规范ISO8501-1 未涂覆过的钢材在涂装油漆及和油漆有关产品前的预处理－表面清洁度的目视等级SSPC Vis 1-89 钢表面喷丸清理的目视标准SSPC Vis 3 动力或手动工具清理钢表面的目视标准3 工艺准备3.1 船用涂料的一般要求3.1.1 船用涂料应由专业涂料生产公司生产。
提供给船厂的每批涂料必须密封包装，包装桶上应印有产品名称、牌号、颜色、出厂批号、储存期等，进口涂料应有中文标识。
3.1.2 每批船用涂料必须附有质量保证书。
3.1.3 船用涂料的各项性能指标应符合涂料生产公司提供的产品说明书的规定。
3.2 船用涂料的代码为方便涂装设计的表达，各种船用涂料可以用1～3位英文字母作为代码。
涂料代码参见附录A（资料性附录）。
3.3 船体各部位涂层配套根据船体各部位所处环境的腐蚀条件，应选用合适的涂层配套。
涂层配套示例参见附录B（资料性附录）。
4 人员4.1 操作人员和检验人员应具备专业知识，并经过相关专业培训、考试或考核取得合格证书，方可上岗操作。
4.2 操作人员和检验人员应熟悉本规范要求，并严格遵守工艺纪律和现场安全操作规程。
55工艺要求5.1 造船涂装工艺阶段：a)a)钢材预处理；b)b)分段涂装；c)c)总段涂装；d)d)船坞涂装；e)e)码头涂装；f)f)交船前涂装。
船舶涂装通用工艺随着现代造船模式的不断深入，以“壳、舾、涂”一体化的生产设计和生产组织形式，在现代造船生产中发挥着愈来愈重要的作用。
船舶涂装作为造船三大工艺支柱之一，它贯穿整个造船周期，在船舶建造的各个阶段，都有涂装施工，而船舶涂料与涂装所涵盖的内容也极为广泛。
一、适用范围本工艺作为船舶涂装的通用工艺，适用于船舶各个阶段的涂装施工，并作为一般性和总体性的工艺原则，具有通用性和指导性。
二、工艺内容1、表面处理在船舶涂料的施工中，正确的选择涂料品种固然是十分重要的，关系到涂料对船舶和钢铁结构的保护效果和使用寿命。
但是在涂料品种确定之后，更为重要的是钢铁的表面处理和施工工艺是否符合不同涂料品种的各自要求。
因为任何油漆不可能在处理不良的表面上发挥其最佳的功效。
在锈蚀、油渍等杂质沾污的表面上涂装油漆，任何油漆都将在短期内失效，这在物质和时间上都是一种浪费。
为了保证所用的船舶涂料和重防腐蚀涂料能发挥最佳的保护性能，对于钢板的表面处理是极其重要的，不能有丝毫的疏忽。
1.1钢材表面的预处理1.1.1除去附着于钢板表面的杂质，用稀释或清洗剂除去油脂等污垢。
1.1.2如有硫酸盐或腐蚀性盐类，应以清水洗净，以压缩空气吹干。
1.1.3在钢材预处理流水线上，以抛丸或喷砂除锈方法将氧化皮、铁锈及其他杂质清除干净，然后用真空吸尘器或经净化的压缩空气将钢材表面清除干净。
对于预处理的钢材在除锈质量达到要求后，必须立即涂装一道车间底漆，以防在储存、装配涂装过程中钢板生锈，并为涂装后道防锈漆保护好钢板的表面。
采用分段喷丸或喷砂除锈时，在整个分段的除锈质量达到要求后，可直接涂装第一道防锈漆，而不需要涂装车间底漆。
1.2涂有车间底漆的钢板表面处理(即二次除锈)将车间底漆表面的水、湿气、油腻、锈、锌盐和其他污垢用粉笔或记号笔画下记号：用清水洗净后再以溶剂擦试干净。
如果车间底漆的漆膜，因储存、运输、操作，滚轨、切割、焊接等过程中受到损坏并锈蚀时，应以喷砂(丸)、动力工具或园盘砂轮打磨机等清理损坏和锈蚀部份，在达到除锈质量的要求后，方可涂装第一道防锈漆。
船舶涂装通用工艺规范前言为了提高本公司的涂装质量，加强对实际生产的工艺指导，结合本公司的实际情况，特制定本规范。
本规范的附录A、附录B均为资料性附录。
本规范于2003年10月首次制订；本规范由上海外高桥造船有限公司提出；本规范由设计部归口；本规范起草部门：涂装部本规范主要起草（编制）：周斌何建平黄旭标检：杨峻审核：李兆刚本规范由总工程师南大庆批准。
1 范围本规范规定了钢质船舶的工艺准备、人员、工艺要求、工艺过程和检验。
本规范适用于新建钢质船舶的涂装，其他钢结构物涂装时也可参照使用。
2 规范性引用文件CB/T 3513-93 船舶除锈涂装质量验收技术要求CB/T 3798-1997 船舶钢质舾装件涂装要求Q/SWS 42-017-2003 船舶膜厚管理工艺规范ISO8501-1 未涂覆过的钢材在涂装油漆及和油漆有关产品前的预处理－表面清洁度的目视等级SSPC Vis 1-89 钢表面喷丸清理的目视标准SSPC Vis 3 动力或手动工具清理钢表面的目视标准3 工艺准备3.1 船用涂料的一般要求3.1.1 船用涂料应由专业涂料生产公司生产。
提供给船厂的每批涂料必须密封包装，包装桶上应印有产品名称、牌号、颜色、出厂批号、储存期等，进口涂料应有中文标识。
3.1.2 每批船用涂料必须附有质量保证书。
3.1.3 船用涂料的各项性能指标应符合涂料生产公司提供的产品说明书的规定。
3.2 船用涂料的代码为方便涂装设计的表达，各种船用涂料可以用1～3位英文字母作为代码。
涂料代码参见附录A（资料性附录）。
3.3 船体各部位涂层配套根据船体各部位所处环境的腐蚀条件，应选用合适的涂层配套。
涂层配套示例参见附录B（资料性附录）。
4 人员4.1 操作人员和检验人员应具备专业知识，并经过相关专业培训、考试或考核取得合格证书，方可上岗操作。
4.2 操作人员和检验人员应熟悉本规范要求，并严格遵守工艺纪律和现场安全操作规程。
55工艺要求5.1 造船涂装工艺阶段：a)a)钢材预处理；b)b)分段涂装；c)c)总段涂装；d)d)船坞涂装；e)e)码头涂装；f)f)交船前涂装。
九．船舶修理涂装技术要求9.1范围本标准规定了钢质船舶钢材表面涂装的勘验、预处理、清理、涂层质量和涂层膜厚的技术要求。
本标准适用于钢质船舶钢材表面涂装的修复。
9.2规范性引用文件下列文件中的条款通过标准的引用而成为标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可适用这些文件的最新版本。
凡是不注日期的引用文件，其最高版本适用于本标准。
ISO8501—1：1988钢材在涂装油漆和油漆有关产品前的预处理，表面清洁度的目视评定。
第一部分: 未涂装的钢材和全面清除原有涂层后钢材锈蚀等级和预处理等级。
ISO8501—1：1994 钢材在涂装油漆盒油漆有关产品前的处理时表面清洁度的目视评定。
第二部分：局部去除原有涂层后钢板的除锈等级。
9.3钢材表面涂装的勘验9.3.1根据船舶修理涂装工程项目单，会同船方（必要时会同涂料供应商）共同进行现场勘验。
了解船方修理要求，明确涂装修复的部位、范围，钢材表面处理的级别，涂料配套及其施工要求等。
9.3.2如现场勘验，发现需要修复的部位和范围与船舶修复涂装工程项目单不一致或有扩大时，应经船方确认，并做好记录。
9.4基本要求9.4.1按船方修理要求选用（通常由船方提供）合适的各类具有合格产品证明的油漆。
一般船方涂料必须有出厂合格证件。
饮水舱和散装食品舱涂料必须经卫生部门鉴定认可。
9.4.2涂料作业操作人员应具有合格操作证在明，按相关工艺文件配备和使用涂装设备和工具及个人安全防护用品，并按相关安全操作规程进行操作。
9.4.3涂装作业全过程的环境条件应符合规定的要求，且有专人监督检查。
9.4.4按涂装的技术要求，在涂装供应商服务工程师的指导下喷涂，并按船方和涂料供应商服务工程师的要求报验。
9.4.5涂料应贮存在干燥、通风阴凉的仓库内，宜保持在0℃以上，85℃以下，以防受潮结块。
9.4.6各种涂料在贮存期内使用，同一种涂料的不同批号，应按收到的先后次序发放。
船舶涂装通用工艺1目的为满足公司新造船适应最新规范要求，规范涂装建造流程，满足涂装前的完整性，使涂层损伤最小化，降低涂装成本，减少涂装风险，制定本工艺。
2 范围本工艺适用于在建和承接的所有类型的满足新规范要求的钢质船舶以及所有建造阶段影响涂装作业的各科室、部门。
3 通用工艺（本工艺涉及的涂装环境必须满足：相对湿度低于85%；钢板温度高于露点温度3度或以上；无风、雨、雪、雾、沙尘等不良环境，以下同）3.1 钢材预处理阶段通用工艺3.1.1 抛丸处理a. 对厚度≥6mm的所有钢板及型材的表面预处理，需经钢板预处理流水线抛丸除锈；b. 除锈标准为（SIS）Sa2.5级或SSPC-SP10，粗糙度必须控制在30-75μm范围（比较板中级）；（参考：ASTM D4417-喷砂清理后钢材表面粗糙度的现场测试方法、SSPC-VIS1表面处理目测标准和定义—SSPC-SP10近于出白金属喷砂处理）c.所有经表面除锈处理后的钢材，应立即喷涂一度无机硅酸锌车间底漆(TH-2)，DFT 为15-20μm，相当于光滑试板上的干膜厚度为20-25μm；d. 抛丸前检查钢板表面是否有油、油脂、异物、污物、化学污染物，如有按照规定清除；（参考：SSPC-VIS1表面处理目测标准和定义—SSPC-SP1溶剂清理）e.抛丸后检查抛丸后表面是否有漏抛丸，是否达到抛丸标准,检验粗糙度是否符合标准（比较板）,必要时检验化学污染物是否符合标准；（Bresle贴片）（参考：表面清洁度评估试验）f. 喷涂底漆后检验干膜厚度是否符合，表面成膜是否均匀，是否有漏喷，车间底漆搅拌是否贯穿整个喷涂过程；g.喷枪喷幅、走速是否符合规定。
(参考《QXY4500钢材预处理生产线技术文件》)3.1.2 动力工具清理a.对于无法用流水线预处理的所有钢材，必须采用动力工具除锈，除锈等级为(SIS)St3 级或SSPC-SP11；（参考：SSPC-VIS1表面处理目测标准和定义—SSPC-SP11动力工具清理至裸露金属）b. 动力工具处理前检查钢板表面是否有油、油脂、异物、污物、化学污染物，如有按照规定清除；（参考：SSPC-VIS1表面处理目测标准和定义—SSPC-SP1溶剂清理）c.动力工具处理后检查待涂表面是否达到动力工具处理标准,必要时检验化学污染物是否符合标准；（Bresle贴片）d.动力工具处理后的钢材，应立即喷涂一度无机硅酸锌车间底漆(TH-2)，DFT为15-20μm，相当于光滑试板上的干膜厚度为20-25μm；e. 喷涂底漆后检验干膜厚度是否符合，表面成膜是否均匀，是否有漏喷，车间底漆搅拌是否贯穿整个喷涂过程。
