安捷伦7890气相色谱毛细管色谱柱安装

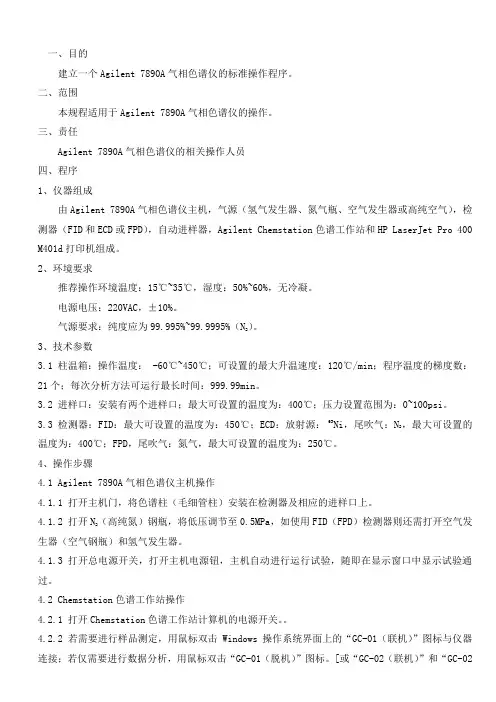

一、目的建立一个Agilent 7890A气相色谱仪的标准操作程序。

二、范围本规程适用于Agilent 7890A气相色谱仪的操作。

三、责任Agilent 7890A气相色谱仪的相关操作人员四、程序1、仪器组成由Agilent 7890A气相色谱仪主机，气源（氢气发生器、氮气瓶、空气发生器或高纯空气），检测器（FID和ECD或FPD），自动进样器，Agilent Chemstation色谱工作站和HP LaserJet Pro 400 M401d打印机组成。

2、环境要求推荐操作环境温度：15℃~35℃，湿度：50%~60%，无冷凝。

电源电压：220VAC，±10%。

气源要求：纯度应为99.995%~99.9995%（N）。

23、技术参数3.1 柱温箱：操作温度： -60℃~450℃；可设置的最大升温速度：120℃/min；程序温度的梯度数：21个；每次分析方法可运行最长时间：999.99min。

3.2 进样口：安装有两个进样口；最大可设置的温度为：400℃；压力设置范围为：0~100psi。

，最大可设置的3.3 检测器：FID：最大可设置的温度为：450℃；ECD：放射源： 63Ni，尾吹气：N2温度为：400℃；FPD，尾吹气：氮气，最大可设置的温度为：250℃。

4、操作步骤4.1 Agilent 7890A气相色谱仪主机操作4.1.1 打开主机门，将色谱柱（毛细管柱）安装在检测器及相应的进样口上。

（高纯氮）钢瓶，将低压调节至0.5MPa，如使用FID（FPD）检测器则还需打开空气发4.1.2 打开N2生器（空气钢瓶）和氢气发生器。

4.1.3 打开总电源开关，打开主机电源钮，主机自动进行运行试验，随即在显示窗口中显示试验通过。

4.2 Chemstation色谱工作站操作4.2.1 打开Chemstation色谱工作站计算机的电源开关。

4.2.2 若需要进行样品测定，用鼠标双击Windows操作系统界面上的“GC-01（联机）”图标与仪器连接；若仅需要进行数据分析，用鼠标双击“GC-01（脱机）”图标。

Agilent 7890A 气相色谱仪操作指南本操作指南旨在为您提供使用Agilent 7890A气相色谱仪的基本步骤和指导。

请仔细阅读本指南，并在操作前确保已正确安装和接线气相色谱仪。

1. 开机与系统初始化1.打开气相色谱仪电源，仪器开始自检。

2.等待仪器自检完成后，进入系统初始化界面。

3.系统初始化完成后，系统将自动进入操作界面。

2. 气路连接1.将进样器与气相色谱仪进样口连接。

2.将检测器与气相色谱仪检测器接口连接。

3.连接载气瓶，确保载气压力在规定范围内。

3. 进样器操作1.选择合适的进样器类型（如注射器、自动进样器等）。

2.安装进样器并调整进样器位置，确保进样器与进样口对齐。

3.设置进样器参数，如进样量、注射器体积等。

4. 色谱柱操作1.选择合适的色谱柱并安装到色谱柱架上。

2.根据色谱柱类型和应用要求，设置色谱柱温度、载气流速等参数。

5. 检测器操作1.选择合适的检测器类型（如FID、ECD、MS等）。

2.根据检测器类型和应用要求，设置检测器温度、氮气流量等参数。

6. 方法创建与优化1.在操作界面中选择“方法”菜单，创建新方法。

2.输入方法名称、选择色谱柱、进样器、检测器等。

3.设置方法参数，如柱温、载气流速、检测器温度等。

4.根据需要，对方法进行优化，如调整保留时间、峰宽等。

7. 数据采集与处理1.开始运行方法，进行数据采集。

2.数据采集过程中，可实时观察色谱图、峰面积等数据。

3.数据采集完成后，对色谱图进行处理，如基线校正、峰识别等。

8. 实验结束与仪器清洗1.实验结束后，关闭气相色谱仪电源。

2.拆卸进样器、色谱柱等，进行清洗和维护。

3.定期对气相色谱仪进行维护和检查，确保仪器正常工作。

请注意，本操作指南仅供参考。

在实际操作过程中，请根据实验要求和仪器说明书进行操作。

如有疑问，请联系Agilent技术支持。

9. 常见问题与解决方法在操作Agilent 7890A气相色谱仪过程中，可能会遇到一些常见问题。

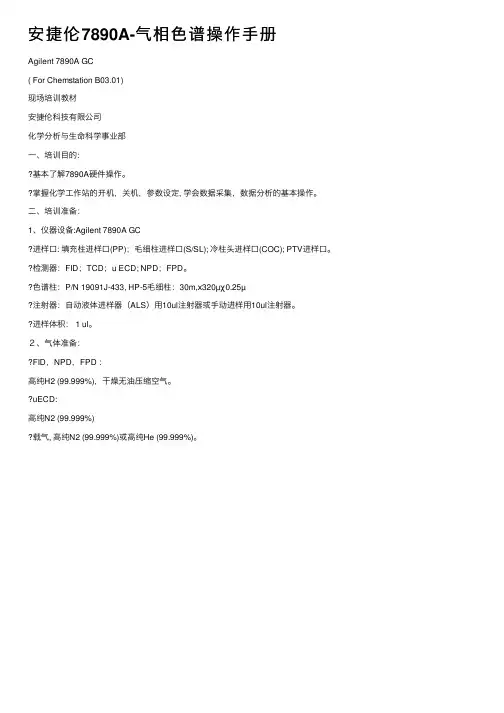

安捷伦7890A-⽓相⾊谱操作⼿册Agilent 7890A GC( For Chemstation B03.01)现场培训教材安捷伦科技有限公司化学分析与⽣命科学事业部⼀、培训⽬的:基本了解7890A硬件操作。

掌握化学⼯作站的开机，关机，参数设定, 学会数据采集，数据分析的基本操作。

⼆、培训准备：1、仪器设备:Agilent 7890A GC进样⼝: 填充柱进样⼝(PP)；⽑细柱进样⼝(S/SL); 冷柱头进样⼝(COC); PTV进样⼝。

检测器：FID；TCD；u ECD; NPD；FPD。

⾊谱柱：P/N 19091J-433, HP-5⽑细柱：30m,ⅹ320µχ0.25µ注射器：⾃动液体进样器（ALS）⽤10ul注射器或⼿动进样⽤10ul注射器。

进样体积： 1 ul。

２、⽓体准备：FID，NPD，FPD ：⾼纯H2 (99.999%)，⼲燥⽆油压缩空⽓。

uECD:⾼纯N2 (99.999%)载⽓, ⾼纯N2 (99.999%)或⾼纯He (99.999%)。

7890A/GC 化学⼯作站基本操作步骤:(⼀)、开机:1、打开⽓源（按相应的所需⽓体）。

2、打开计算机，进⼊英⽂Windows XP画⾯。

3、打开7890A GC电源开关。

(7890A 的IP地址已通过其键盘提前输⼊进7890A)4、双击桌⾯的“Instrument 1 Online”图标；（或点击屏幕左下⾓“Start”，选择“Program”，选择“Agilent Chemstation”，选择“Instrument 1 Online”，则化学⼯作站⾃动与7890A通讯，进⼊的⼯作站界⾯如下图：（通讯成功后，7890A的Remote 灯亮）5、从“View”菜单中选择“Method and run control”画⾯，点击“Chemstation Status”, ，使其命令前有“√”标志，点击“Full menu”，使之显⽰为“Short menu”来调⽤所需的界⾯。

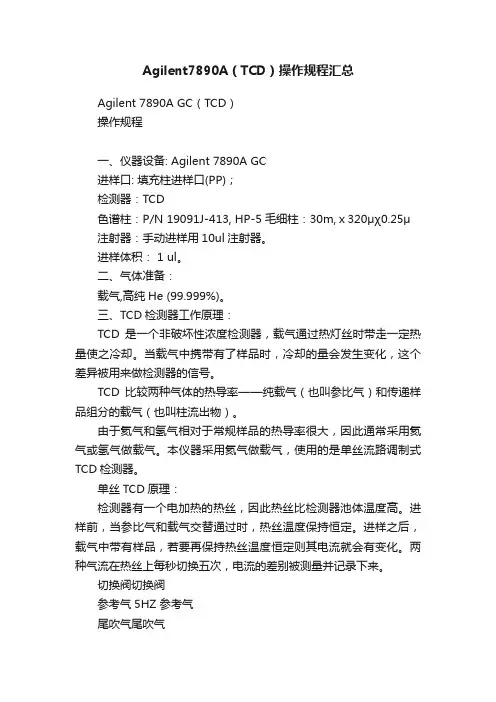

Agilent7890A（TCD）操作规程汇总Agilent 7890A GC（TCD）操作规程一、仪器设备: Agilent 7890A GC进样口: 填充柱进样口(PP)；检测器：TCD色谱柱：P/N 19091J-413, HP-5毛细柱：30m,ⅹ320μχ0.25μ注射器：手动进样用10ul注射器。

进样体积： 1 ul。

二、气体准备：载气,高纯He (99.999%)。

三、TCD检测器工作原理：TCD是一个非破坏性浓度检测器，载气通过热灯丝时带走一定热量使之冷却。

当载气中携带有了样品时，冷却的量会发生变化，这个差异被用来做检测器的信号。

TCD比较两种气体的热导率——纯载气（也叫参比气）和传递样品组分的载气（也叫柱流出物）。

由于氦气和氢气相对于常规样品的热导率很大，因此通常采用氦气或氢气做载气。

本仪器采用氦气做载气，使用的是单丝流路调制式TCD检测器。

单丝TCD原理：检测器有一个电加热的热丝，因此热丝比检测器池体温度高。

进样前，当参比气和载气交替通过时，热丝温度保持恒定。

进样之后，载气中带有样品，若要再保持热丝温度恒定则其电流就会有变化。

两种气流在热丝上每秒切换五次，电流的差别被测量并记录下来。

切换阀切换阀参考气5HZ 参考气尾吹气尾吹气色谱柱中流入的携带样品的气流在流入检测器之前与尾吹气混合在一起，防止气体的扩散造成的柱外效应。

参考气流入到检测池的两侧入口的其中之一，进到哪一边则决定于前面的切换阀。

切换阀以5HZ的频率切换。

如图所示，当切换阀切换的时候，参考气和测量气交替进入灯丝所在气路。

本图显示了参比气和载气的流路。

切换阀转换参比气的路线。

设定正确流速以得到最大检测器灵敏度很重要。

如参比气和柱流出物的流量其中任一个过高，都可能会丧失灵敏度。

四、键盘和状态板介绍1、运行键[Stop]（停止）: 立即终止运行。

如果在 GC 运行过程中按下此键，则运行过程中的数据可能会丢失。

[Prep Run]（预运行）: 激活所需进程，使 GC 进入相应方法（如关闭不分流进样的进样口吹扫流量或从载气节省模式恢复正常流量）所述的启动状态。

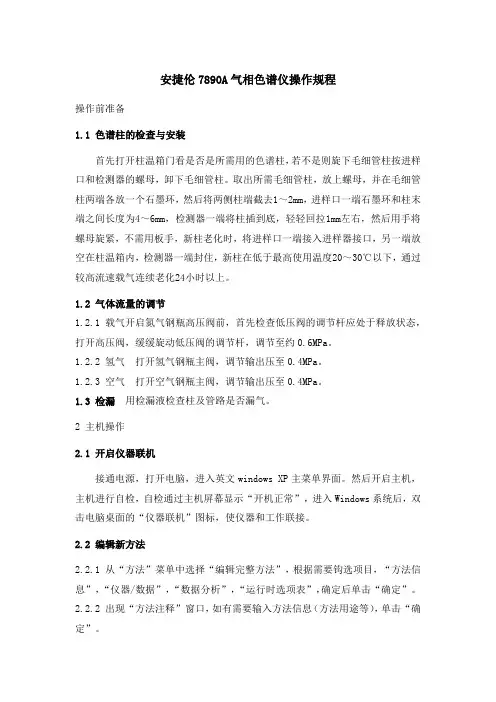

安捷伦7890A气相色谱仪操作规程操作前准备1.1 色谱柱的检查与安装首先打开柱温箱门看是否是所需用的色谱柱，若不是则旋下毛细管柱按进样口和检测器的螺母，卸下毛细管柱。

取出所需毛细管柱，放上螺母，并在毛细管柱两端各放一个石墨环，然后将两侧柱端截去1～2mm，进样口一端石墨环和柱末端之间长度为4～6mm，检测器一端将柱插到底，轻轻回拉1mm左右，然后用手将螺母旋紧，不需用板手，新柱老化时，将进样口一端接入进样器接口，另一端放空在柱温箱内，检测器一端封住，新柱在低于最高使用温度20～30℃以下，通过较高流速载气连续老化24小时以上。

1.2 气体流量的调节1.2.1 载气开启氮气钢瓶高压阀前，首先检查低压阀的调节杆应处于释放状态，打开高压阀，缓缓旋动低压阀的调节杆，调节至约0.6MPa。

1.2.2 氢气打开氢气钢瓶主阀，调节输出压至0.4MPa。

1.2.3 空气打开空气钢瓶主阀，调节输出压至0.4MPa。

1.3 检漏用检漏液检查柱及管路是否漏气。

2 主机操作2.1 开启仪器联机接通电源，打开电脑，进入英文windows XP主菜单界面。

然后开启主机，主机进行自检，自检通过主机屏幕显示“开机正常”，进入Windows系统后，双击电脑桌面的“仪器联机”图标，使仪器和工作联接。

2.2 编辑新方法2.2.1 从“方法”菜单中选择“编辑完整方法”，根据需要钩选项目，“方法信息”，“仪器/数据”，“数据分析”，“运行时选项表”，确定后单击“确定”。

2.2.2 出现“方法注释”窗口，如有需要输入方法信息（方法用途等），单击“确定”。

2.2.3 进入“Agilent GC方法: 仪器1”。

2.2.4 “进样口”参数设置。

输入“加热器温度”、“隔垫吹扫流量”，拉下“模式菜单，选择分流模式或不分流模式或脉冲分流模式或脉冲不分流模式，如果选择分流或脉冲分流模式，输入“分流比”。

完成后单击“确定”。

2.2.5 “CFT设置”参数设置。

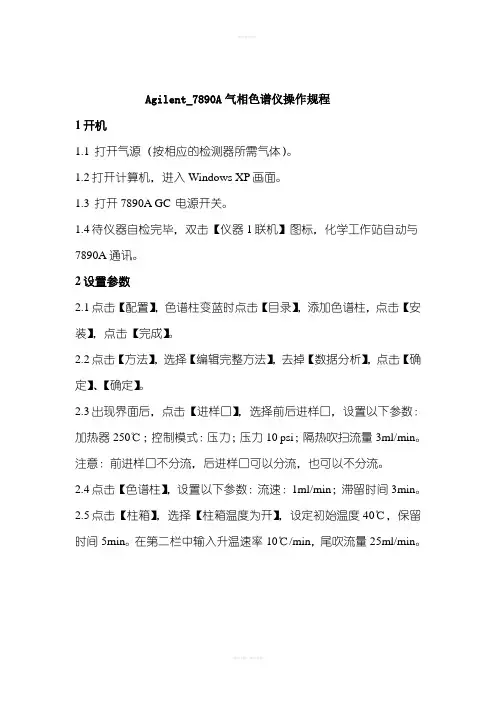

Agilent_7890A气相色谱仪操作规程1开机1.1 打开气源（按相应的检测器所需气体）。

1.2打开计算机，进入Windows XP画面。

1.3 打开7890A GC 电源开关。

1.4待仪器自检完毕，双击【仪器1联机】图标，化学工作站自动与7890A通讯。

2设置参数2.1点击【配置】，色谱柱变蓝时点击【目录】，添加色谱柱，点击【安装】，点击【完成】。

2.2点击【方法】，选择【编辑完整方法】，去掉【数据分析】，点击【确定】、【确定】。

2.3出现界面后，点击【进样口】，选择前后进样口，设置以下参数：加热器250℃；控制模式：压力；压力10 psi；隔热吹扫流量3ml/min。

注意：前进样口不分流，后进样口可以分流，也可以不分流。

2.4点击【色谱柱】，设置以下参数：流速：1ml/min；滞留时间3min。

2.5点击【柱箱】，选择【柱箱温度为开】，设定初始温度40℃，保留时间5min。

在第二栏中输入升温速率10℃/min，尾吹流量25ml/min。

2.6点击【检测器】，选择（前FID后ECD）。

2.61 FID检测器参数设定：FID加热器：250℃，H2流量35ml/min；空气流量400ml/min；尾吹流量25ml/min；2.62 ECD检测器参数设定：在【ECD】下方的空白框内输入：加热温度250℃；尾吹流量25ml/min。

3 信号参数设定3.1点击【信号】图标，【前部信号】对应前检测器，【后部信号】对应后检测器，选择相应的检测器，【数据采集频率、最小峰宽】选择50Hz/.004min。

3.2点击【确定】，点击【方法】菜单，选中【方法另存为】，输入方法名，【确定】。

4 供试品测定4.1 单次进样4.1.1【视图】选择【在线信号】选中【信号窗口1】，单击【改变】，将所有的绘图信号移到右边的框中，点击【确定】。

4.1.2【运行控制】中选择【样品信息】，输入操作者名称、样品参数。

4.1.3样品瓶按【样品信息】中的【样品位置】所设置的位置放入自动进样仪瓶架上。

Agilent 7890A GC( For Chemstation B03.01)现场培训教材安捷伦科技有限公司化学分析与生命科学事业部一、培训目的:•基本了解7890A硬件操作。

•掌握化学工作站的开机，关机，参数设定, 学会数据采集，数据分析的基本操作。

二、培训准备：1、仪器设备:Agilent 7890A GC•进样口: 填充柱进样口(PP)；毛细柱进样口(S/SL); 冷柱头进样口(COC); PTV进样口。

•检测器：FID；TCD；u ECD; NPD；FPD。

•色谱柱：P/N 19091J-433, HP-5毛细柱：30m,ⅹ320μχ0.25μ•注射器：自动液体进样器（ALS）用10ul注射器或手动进样用10ul注射器。

•进样体积： 1 ul。

２、气体准备：•FID，NPD，FPD ：高纯H2 (99.999%)，干燥无油压缩空气。

•uECD:高纯N2 (99.999%)•载气, 高纯N2 (99.999%)或高纯He (99.999%)。

7890A/GC 化学工作站基本操作步骤:(一)、开机:1、打开气源（按相应的所需气体）。

2、打开计算机，进入英文Windows XP画面。

3、打开7890A GC电源开关。

(7890A 的IP地址已通过其键盘提前输入进7890A)4、双击桌面的“Instrument 1 Online”图标；（或点击屏幕左下角“Start”，选择“Program”，选择“Agilent Chemstation”，选择“Instrument 1 Online”，则化学工作站自动与7890A通讯，进入的工作站界面如下图：（通讯成功后，7890A的Remote 灯亮）5、从“View”菜单中选择“Method and run control”画面，点击“Chemstation Status”, ，使其命令前有“√”标志，点击“Full menu”，使之显示为“Short menu”来调用所需的界面。

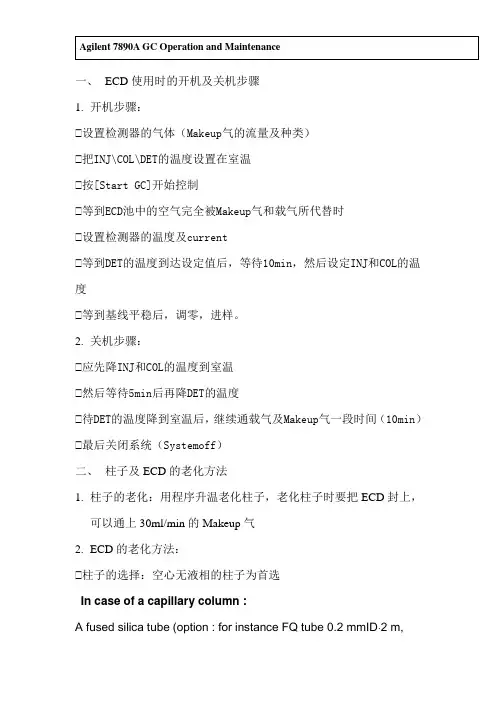

一、ECD使用时的开机及关机步骤1.开机步骤：设置检测器的气体（Makeup气的流量及种类）把INJ\COL\DET的温度设置在室温按[Start GC]开始控制等到ECD池中的空气完全被Makeup气和载气所代替时设置检测器的温度及current等到DET的温度到达设定值后，等待10min，然后设定INJ和COL的温度等到基线平稳后，调零，进样。

2.关机步骤：应先降INJ和COL的温度到室温然后等待5min后再降DET的温度待DET的温度降到室温后，继续通载气及Makeup气一段时间（10min） 最后关闭系统（Systemoff）二、柱子及ECD的老化方法1.柱子的老化：用程序升温老化柱子，老化柱子时要把ECD封上，可以通上30ml/min的Makeup气2.ECD的老化方法：柱子的选择：空心无液相的柱子为首选In case of a capillary column :A fused silica tube (option : for instance FQ tube 0.2 mmID⋅2 m,P/N 221-25964-02) is conveniently used.In case of a packed column :Pipe MF-MF (option:P/N 201-48555-**, -** is the length. For instance if the pipe is 30 cm,温度的设定：柱温: 340°C (empty column)，Tmax－30度（一般的柱子）进样口: 340°C检测器温度: 340°C流量的设定：同分析条件检测器的设定：Range=1 , Current=1 nA老化时间：12hr三、注意事项：1.应用液相量少的柱子，尽量不用填充柱2.所使用的柱子必须经过充分老化，老化柱子时不要接检测器3.使用前充分老化进样口4.所用气体的纯度必须达到标准（>99.999）5.定期老化ECD6. DET的温度设置必须比柱温高20度，但不能超过350度7. 在进行连续分析时，最好采用柱温较低的分析条件8.当长期不用ECD时，用堵头堵塞柱接口，Makeup气进口，VENT口9.样品尽量处理干净，不要用强亲电的溶剂，如氯仿作为样品溶剂有关色谱柱的老化－－气相色谱柱在使用前进行老化是很重要的一步，老化得好坏将涉及将来您的色谱柱的使用寿命的长短以及柱对样品的分离的好坏。

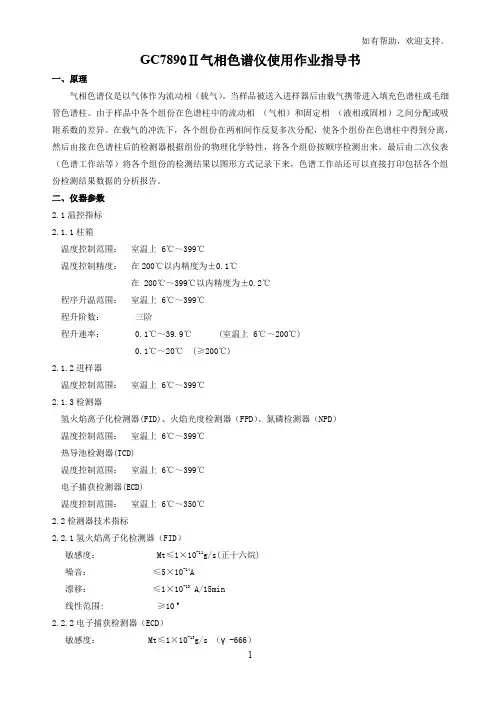

GC7890Ⅱ气相色谱仪使用作业指导书一、原理气相色谱仪是以气体作为流动相（载气）。

当样品被送入进样器后由载气携带进入填充色谱柱或毛细管色谱柱。

由于样品中各个组份在色谱柱中的流动相（气相）和固定相（液相或固相）之间分配或吸附系数的差异。

在载气的冲洗下，各个组份在两相间作反复多次分配，使各个组份在色谱柱中得到分离，然后由接在色谱柱后的检测器根据组份的物理化学特性，将各个组份按顺序检测出来。

最后由二次仪表（色谱工作站等）将各个组份的检测结果以图形方式记录下来，色谱工作站还可以直接打印包括各个组份检测结果数据的分析报告。

二、仪器参数2.1温控指标2.1.1柱箱温度控制范围：室温上 6℃～399℃温度控制精度：在200℃以内精度为±0.1℃在 200℃～399℃以内精度为±0.2℃程序升温范围：室温上 6℃～399℃程升阶数：三阶程升速率： 0.1℃～39.9℃ (室温上 6℃～200℃)0.1℃～20℃ (≥200℃)2.1.2进样器温度控制范围：室温上 6℃～399℃2.1.3检测器氢火焰离子化检测器(FID)、火焰光度检测器（FPD）、氮磷检测器（NPD）温度控制范围：室温上 6℃～399℃热导池检测器(TCD)温度控制范围：室温上 6℃～399℃电子捕获检测器(ECD)温度控制范围：室温上 6℃～350℃2.2检测器技术指标2.2.1氢火焰离子化检测器（FID）敏感度： Mt≤1×10-11g/s(正十六烷)噪音：≤5×10-14A漂移：≤1×10-13 A/15min线性范围: ≥10 62.2.2电子捕获检测器（ECD）敏感度： Mt≤1×10-13g/s （γ-666）噪声: ≤15μV漂移: ≤30μv/15min线性范围: ≥5×103放射源: 63Ni控制方式: 恒流式频率自动控制三、设备的安装调试3.1色谱柱的安装3.1.1色谱柱的安装的通用要求1.色谱柱的安装前应严格检查气体过滤器、载气、进样垫和衬管等2.正确合适的插入能最大可能地保证试验结果的重现性。

GC7890Ⅱ气相色谱仪使用作业指导书一、原理气相色谱仪是以气体作为流动相（载气）。

当样品被送入进样器后由载气携带进入填充色谱柱或毛细管色谱柱。

由于样品中各个组份在色谱柱中的流动相（气相）和固定相（液相或固相）之间分配或吸附系数的差异。

在载气的冲洗下，各个组份在两相间作反复多次分配，使各个组份在色谱柱中得到分离，然后由接在色谱柱后的检测器根据组份的物理化学特性，将各个组份按顺序检测出来。

最后由二次仪表（色谱工作站等）将各个组份的检测结果以图形方式记录下来，色谱工作站还可以直接打印包括各个组份检测结果数据的分析报告。

二、仪器参数2.1温控指标2.1.1柱箱温度控制范围：室温上 6℃～399℃温度控制精度：在200℃以内精度为±0.1℃在 200℃～399℃以内精度为±0.2℃程序升温范围：室温上 6℃～399℃程升阶数：三阶程升速率： 0.1℃～39.9℃ (室温上 6℃～200℃)0.1℃～20℃ (≥200℃)2.1.2进样器温度控制范围：室温上 6℃～399℃2.1.3检测器氢火焰离子化检测器(FID)、火焰光度检测器（FPD）、氮磷检测器（NPD）温度控制范围：室温上 6℃～399℃热导池检测器(TCD)温度控制范围：室温上 6℃～399℃电子捕获检测器(ECD)温度控制范围：室温上 6℃～350℃2.2检测器技术指标2.2.1氢火焰离子化检测器（FID）敏感度： Mt≤1×10-11g/s(正十六烷)噪音：≤5×10-14A漂移：≤1×10-13 A/15min线性范围: ≥10 62.2.2电子捕获检测器（ECD）敏感度： Mt≤1×10-13g/s （γ-666）噪声: ≤15μV漂移: ≤30μv/15min线性范围: ≥5×103放射源: 63Ni控制方式: 恒流式频率自动控制三、设备的安装调试3.1色谱柱的安装3.1.1色谱柱的安装的通用要求1.色谱柱的安装前应严格检查气体过滤器、载气、进样垫和衬管等2.正确合适的插入能最大可能地保证试验结果的重现性。

7890A气相色谱仪化学工作站安装仪器设备: Agilent 7890A GC•进样口: 毛细柱进样口 (S/SL)；•检测器：FID；•色谱柱：Rtx-624毛细管柱（60m x 0.25mm x 1.4um）一、化学工作站的安装1.开启载气(0.5Mpa)和仪表空气，保证有气体进入仪器入口。

2.顺序开启显示器、色谱仪和计算机电源启动整个工作系统。

3.确保系统上未运行任何打开的程序，将安捷伦化学工作站安装包拷贝到电脑D盘/GC7890文件夹，双击Setup.exe开始安装，进行到安装的第一部分时，提示需要先安装“PDF交换打印机”，然后单击“确定”，将启动安装向导。

按照提示安装完成后，将显示Install Shield向导屏幕，随后将显示“化学工作站”屏幕。

（当系统提示用户指定安捷伦化学工作站的安装目录时，建议使用缺省目录C:\Chem32。

）4.添加仪器。

再弹出页面选“添加GC”>添加“GC化学工作站-仪器1”>返回上一步再添加一次仪器>选中仪器编码G2071BA那一栏，点击“许可证”栏处输入新的许可证CG1A8B8F8C>“Add”>添加成功后返回上一页面删除编码为G2070BA的仪器1> 然后单击“OK”>新对话框中的“Install ”完成安装。

5.接下来，仪器自动进入配置编辑器。

选择“配置”>“仪器”。

显示“选择仪器”屏幕。

从“仪器类型”列表中选择仪器型号7890A GC。

接受该仪器名称，或在“仪器名称”字段中键入一个新名称（使用安捷伦化学工作站时，在该字段键入的名称将显示在标题栏中）。

6.填写仪器IP。

选择“初始屏幕窗口尺寸”以指定如何打开程序。

单击“确定”继续。

在“设置配置”屏幕指定PC机和仪器之间的连接类型：LAN(IP)+IP地址，输入IP地址192.168.0.35，在“设置配置”屏幕上单击“确定”以返回到配置编辑器的主窗口，依次单击“文件”>“保存”。

Agilent 7890气相色谱仪操作规程1.目的规范分析人员的仪器操作，确保分析仪器的正常使用。

2.范围本操作规程适用所有的该型号的分析仪器。

3.基本操作3.1 仪器的开启3.1.1 接通电源（在仪器全关闭状态）3.1.2 接通载气3.1.3 打开氢气和空气发生器的开关。

3.1.4 打开仪器控制按钮，仪器自检并自动打开柱温箱加热器。

3.1.5 调用化学工作站Instrument 1 online，双击工作站快捷键，电脑自动与仪器联机。

3.2 分析方法的编辑3.2.1在工作站Method and Run Control状态下，单击Method菜单,选择“Edit entire method”子菜单,进入方法编辑状态。

3.2.2进入Edit Method画面，单击OK，在Method comments下的框中输入对方法的描述，单击OK。

进入Select Injection Source/Location画面，如果是手动进样在选项中选Manual，自动进样选GC Injector，继续向下选择Front，Back，Dual，单击OK。

3.2.3 进入Instrument Edit 画面，出现参数设置菜单。

单击“Inlets”画面，在Mode中选择分流方式，Gas中选择载气，Heater中填入汽化室温度，Ratio中填入分流比并在左框中选定，在右方方框中选择前后口。

单击“Columns”画面，在Column选择1或2号色谱柱，Mode中选柱流量恒流或恒压方式，同时在下框中输入压力或流量的设定值（注意：1和2号色谱柱都要有载气通过，流量≥0.2）。

点击右方Change，出现Change Column 1菜单,在其中选择相应的色谱柱。

单击“Over”画面，输入程序升温的各项参数。

单击“Detectors”画面，输入检测器温度，氢气、空气及尾吹气体的设定流量，在参数前的小框点中。

右方框中设置前后口。

单击“Signals”画面，选中Det，选中需要保存的谱图。

安捷伦气相色谱操作规程-1、目的：建立安捷伦7890A型气相色谱仪标准操作程序。

2、范围：适用于Agilent 7890A，FID检测器及Chemstation软件的气相色谱仪。

3、责任者：操作者4、程序：4.1 操作前准备4.1.1 色谱柱的检查与安装首先打开柱温箱门看是否是所需用的色谱柱，若不是则旋下毛细管柱按进样口和检测器的螺母，卸下毛细管柱。

取出所需毛细管柱，放上螺母，并在毛细管柱两端各放一个石墨环，然后将两侧柱端截去1～2mm，进样口一端石墨环和柱末端之间长度为4～6mm，检测器一端将柱插到底，轻轻回拉1mm左右，然后用手将螺母旋紧，不需用板手，新柱老化时，将进样口一端接入进样器接口，另一端放空在柱温箱内，检测器一端封住，新柱在低于最高使用温度20～30℃以下，通过较高流速载气连续老化24小时以上。

4.1.2 气体流量的调节4.1.2.1 载气(N2 or He)开启氮气钢瓶高压阀前，首先检查低压阀的调节杆应处于释放状态，打开高压阀，缓缓旋动低压阀的调节杆，调节至约0.6MPa。

4.1.2.2 氢气打开氢气钢瓶or氢气发生器主阀，调节输出压至0.4MPa。

4.1.2.3 空气启动的空气压主机，调节输出压至0.4MPa。

4.1.3 检漏用检漏液检查柱及管路是否漏气。

4.2 主机操作4.2.1 接通电源，打开电脑，进入英文windows NT主菜单界面。

然后开启主机，主机进行自检，自检通过主机屏幕显示power on successul，进入Windows系统后，双击电脑桌面的(Instrument Online)图标，使仪器和工作联接。

4.2.2 编辑新方法4.2.2.1 从“Method”菜单中选择“Edit Entire Method”，根据需要钩选项目，“Method Information”（方法信息），“Instrument/Acquisition”（仪器参数/数据采集条件），“Data Analysis”（数据分析条件），“Run Time Checklist”（运行时间顺序表），确定后单击“OK”。

1、目的：建立安捷伦7890A型气相色谱仪标准操作程序。

2、范围：适用于Agilent 7890A，FID检测器及Chemstation软件的气相色谱仪。

3、责任者：操作者4、程序：4.1 操作前准备 4.1.1 色谱柱的检查与安装首先打开柱温箱门看是否是所需用的色谱柱，若不是则旋下毛细管柱按进样口和检测器的螺母，卸下毛细管柱。

取出所需毛细管柱，放上螺母，并在毛细管柱两端各放一个石墨环，然后将两侧柱端截去1～2mm，进样口一端石墨环和柱末端之间长度为4～6mm，检测器一端将柱插到底，轻轻回拉1mm左右，然后用手将螺母旋紧，不需用板手，新柱老化时，将进样口一端接入进样器接口，另一端放空在柱温箱内，检测器一端封住，新柱在低于最高使用温度20～30℃以下，通过较高流速载气连续老化24小时以上。

4.1.2 气体流量的调节 4.1.2.1 载气(N2 or He)开启氮气钢瓶高压阀前，首先检查低压阀的调节杆应处于释放状态，打开高压阀，缓缓旋动低压阀的调节杆，调节至约0.6MPa。

4.1.2.2 氢气打开氢气钢瓶or氢气发生器主阀，调节输出压至0.4MPa。

4.1.2.3 空气启动的空气压主机，调节输出压至0.4MPa。

4.1.3 检漏用检漏液检查柱及管路是否漏气。

4.2 主机操作 4.2.1 接通电源，打开电脑，进入英文windows NT主菜单界面。

然后开启主机，主机进行自检，自检通过主机屏幕显示power on successul，进入Windows系统后，双击电脑桌面的(Instrument Online)图标，使仪器和工作联接。

4.2.2 编辑新方法 4.2.2.1 从“Method”菜单中选择“Edit Entire Method”，根据需要钩选项目，“Method Information”（方法信息），“Instrument/Acquisition”（仪器参数/数据采集条件），“Data Analysis”（数据分析条件），“Run Time Checklist”（运行时间顺序表），确定后单击“OK”。

Agilent 7890B 气相色谱仪操作手册Agilent Technologies声明© Agilent Technologies, Inc. 2013根据美国和国际版权法，未经 Agilent Technologies, Inc. 事先同意和书面许 可，不得以任何形式、任何方式（包括存储为电子版、修改或翻译成外文）复制本手册的任何部分。

手册部件号G3430-97054版本第一版，2013 年 1 月美国或中国印刷Agilent Technologies, Inc.2850 Centerville RoadWilmington, DE 19808-1610 USAAgilent Technologies, Inc.412 Ying Lun RoadWaigoaqiao Freed Trade ZoneShanghai 200131 P.R.China 担保说明本手册内容按“原样”提供，在将来的版本中如有更改，恕不另行通知。

此外，在适用法律允许的最大范围内，Agilent 对本手册以及此处包含的任何信息不作任何明示或暗示担保，包括但不仅限于适销性和针对某一特殊用途的适用性的暗示担保。

对于因提供、使用或执行本手册或此处包含的任何信息而产生的错误，或造成的偶然或必然的损失，Agilent 不承担任何责任。

如果安捷伦与用户签订了单独的书面协议，其中涉及本手册内容的担保条款与这些条款冲突，则以协议中的担保条款为准。

安全声明小心小心提示表示危险。

提醒您注意某个操作步骤、某项操作或类似问题，如果执行不当或未遵照提示操作，可能会损坏产品或丢失重要数据。

不要忽视小心提示，直到完全理解和符合所指出的条件。

警告“警告”声明表示存在危险。

提醒您注意某个操作步骤、某项操作或类似问题，如果执行不当或未遵照提示操作，可能会导致人身伤害或死亡。

除非已完全理解并符合所指出的条件，否则请不要忽视“警告”声明而继续进行操作。

1.0目的制定气相色谱仪Agilent7890A/G1888A 标准操作程序，以规范气相色谱仪的使用，维护等操作。

2.0范围气相色谱仪Agilent7890A 、顶空进样器G1888A 等的使用，维护等操作。

3.0责任质量控制部、质量保证部 4.0 定义/缩略语 无 5.0 程序 5.1气相色谱仪 5.1.1概述Agilent 气相色谱仪可配有顶空进样器G1888A ，自动进样器7693A 等组成可自动进样的气相色谱系统，Agilent 气相色谱仪7890A 可配置双通道，即2个分流/不分流进样口，2个检测器。

采用高精度电子流量控制和温度控制，可以精准的控制气体流量和温度。

5.1.2开机5.1.2.1打开氮气钢瓶总阀门，调节减压阀压力为0.5Mpa 。

5.1.2.2打开仪器电源，仪器进行自检。

5.1.2.3设置色谱条件色谱条件设置一般在软件上设置，也可以通过仪器面版来设置，操作如下：按下需设置的功能设置按钮，输入相应的数值，按按钮确认，如输入错误可按设置数值超过了规定范围，仪器会出现警告提示，并取消该项设置。

Agilent7890A 常用按钮介绍如下表顶空进样器G1888A 常用按钮介绍如下表5.1.3进样需要在电脑进行操作，自动进样和顶空进样将处理好的样品放在对应的位置即可运行，手Agilent 化学工作站操作规程）。

5.1.4 安装或更换色谱柱将仪器柱温，进样口温度，和检测器温度降至50℃以下（关闭火焰），打开柱箱门，拆下堵头或其他色谱柱，将待安装色谱柱装上柱接头和石墨垫，并切去端口2-3cm ，将色谱柱分别接入进样口和检测器口，进样口端要求色谱柱在石墨垫上的长度为4-6mm，检测器端要求将色谱柱装入底部后往回拉1mm左右，用手拧紧柱接头，并用扳手拧紧1/4～1/2圈。

色谱柱安装后，应保持色谱柱在进样口和检测器下方呈垂直方向并应不受力。

安装色谱柱后应在低于允许温度20℃以下或检测条件的终温老化。

Agilent 7890A气相色谱仪分流/不分流进样(0-100 psi 和0-150 psi)、填充柱进样、冷柱头进样、程序升温汽化进样口和挥发性物质分析接口内置Agilent 7683 自动进样器控制功能。

如要实现高效率、室温顶空、微量液萃取和不同范围的进样体积，您只需简单地添加进样器和样品盘模块即可。

可选择的进样技术，包括顶空进样、吹扫捕集和阀进样主要特点Agilent 7890A气相色谱仪1突破性的微板流路控制技术实现了柱箱内可靠的无泄漏连接，提高了工作效率和数据完整性，为复杂的GC分析提供了通用、可靠的解决方案2安捷伦仪器监测和智能诊断软件可跟踪配件的使用情况，监测色谱峰形变化，在问题发生之前提醒您进行处理3每个分流/不分流（SSL进样口）都采用了新的方便的扳转式顶盖设计，使您能在30秒内更换进样口衬管- 无需特殊的工具或培训4品种齐全的选件和附件使您能够配置恰好满足您实验室目前需求的系统, 并能方便地进行升级，以满足不断变化的应用和分析通量的需求〃强大的、操作界面友好的GC软件简化了方法设置和系统操作，缩短了培训时间；您可选择正好符合您实验室需求的软件包5在品质卓越的6890进样口, 检测器和GC柱箱上建立的分析方法,您可以完全放心地将其转移到7890A GC上6其它功能和详细信息请参看仪器样本和资料库中的技术规格文件7填充柱进样、冷柱头进样、程序升温汽化进样口和挥发性物质分析接口内置的 Agilent 7683 自动进样器控制功能进样口两个进样口三个检测器（第三个检测器是TCD）四个检测器信号柱温箱最大升温速率：120°C/min（如使用120 V 电源最大升温速率75°C/min，参见表1）。

•最长运行时间：999.99 min（16.7 h）。

•柱箱冷却降温（22°C 室温），从450°C 到50°C 需要4.0 min（采用柱箱插入附件时为3.5 min）电子压力控制范围：0 到100 psig每个EPC单元都使用专用的进样口和检测器选项进行了优化。
