气相色谱柱正确安装的九个步骤方法(精)

毛细管色谱柱的安装和使用毛细管色谱柱维护和修理保养毛细管色谱柱只有正确的安装，才能保证发挥其zui佳的性能和延长使用寿命。

正确安装请参考以下步骤：步骤1：检查气体过滤器、载气、进样垫和衬管等。

检查气体过滤器和进样垫，保证辅佑襄助气和检测器的通气畅通，假如以前做过较脏样品或活性较高的化合物，需要将进样口的衬管清洗或更换。

步骤2：将螺母和密封垫装在色谱柱上，并将色谱柱两端当心切平，切面要平滑整齐。

步骤3：将色谱柱连接于进样口上。

色谱柱在进样口中插入的深度应依据所使用的GC仪器不同而定，正确合适的插入能大可能地保证试验结果的重现性。

通常，色谱柱的入口应保持在进样口的中下部，即处于进样针穿过隔垫完全插入进样口后针尖与色谱柱入口相距1～2cm，（实在的插入程度和方法参考所使用GC的随机手册）。

避开用力弯曲挤压毛细管柱，并当心不要让标记牌等带有锋利边缘的物品与毛细管柱接触摩擦，以防毛细管柱断裂受损。

色谱柱正确插入进样口后，将连接螺母拧上，拧紧后（用手拧不动了）用扳手再多拧1/41/2圈，保证安装的密封程度。

不紧密的安装，不仅会引起装置的泄漏，而且有可能对色谱柱造成损坏。

步骤4：接通载气。

当色谱柱与进样口接好后，通入载气，调整柱前压以得到合适的载气流速。

将色谱柱的出口端插入装有已烷的样口瓶中，正常情况下可以看到瓶中稳定持续的气泡。

假如没有气泡就要重新检查载气装置和流量掌控器等是否设置正确，并检查整个气路有无泄漏，待全部问题解决后，将色谱柱出口从瓶中取出，保证柱端口无溶剂残留，再进行下一步的安装。

步骤5：将色谱柱连接于检测器上。

色谱柱与检测器的连接安装和所需注意的事项和色谱柱与进样口连接大致相同。

假如在应用中系统所使用的ECD或NPD等，那么在老化色谱柱时，应当将色谱柱与检测器断开，这样检测器可避开被污染。

步骤6：确定载气流量，再对色谱柱的安装进行检查。

注意：假如不通入载气就对色谱柱进行加热，会快速且永jiu 性的损坏色谱柱。

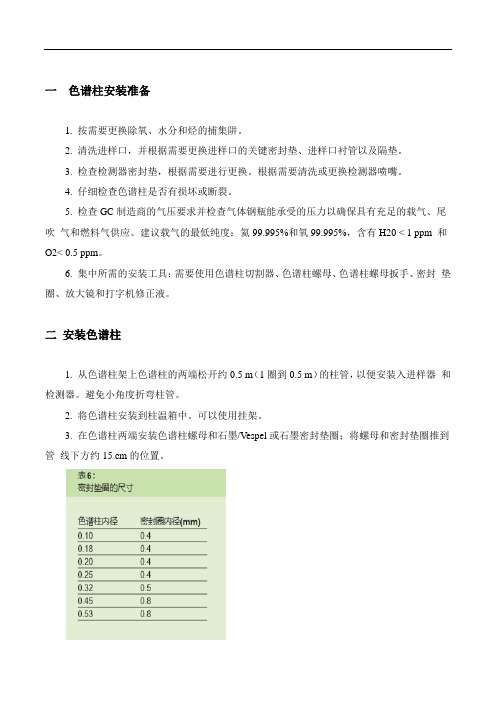

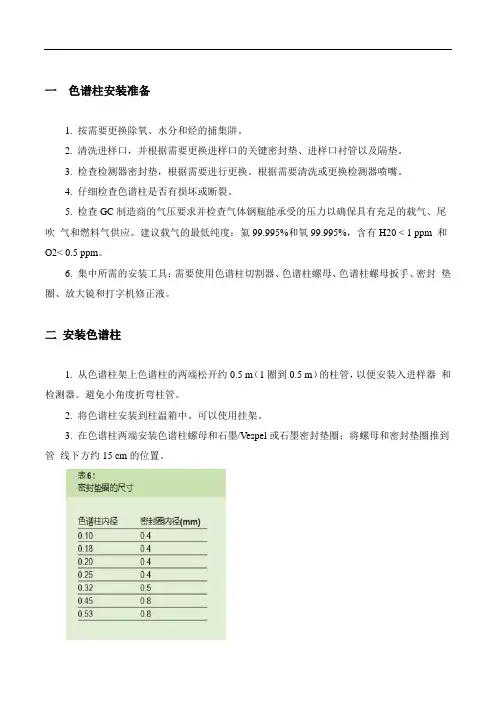

一色谱柱安装准备1. 按需要更换除氧、水分和烃的捕集阱。

2. 清洗进样口，并根据需要更换进样口的关键密封垫、进样口衬管以及隔垫。

3. 检查检测器密封垫，根据需要进行更换。

根据需要清洗或更换检测器喷嘴。

4. 仔细检查色谱柱是否有损坏或断裂。

5. 检查GC制造商的气压要求并检查气体钢瓶能承受的压力以确保具有充足的载气、尾吹气和燃料气供应。

建议载气的最低纯度：氦99.995%和氧99.995%，含有H20 < 1 ppm 和O2< 0.5 ppm。

6. 集中所需的安装工具：需要使用色谱柱切割器、色谱柱螺母、色谱柱螺母扳手、密封垫圈、放大镜和打字机修正液。

二安装色谱柱1. 从色谱柱架上色谱柱的两端松开约0.5 m（1圈到0.5 m）的柱管，以便安装入进样器和检测器。

避免小角度折弯柱管。

2. 将色谱柱安装到柱温箱中。

可以使用挂架。

3. 在色谱柱两端安装色谱柱螺母和石墨/Vespel或石墨密封垫圈；将螺母和密封垫圈推到管线下方约15 cm的位置。

4. 轻划（切割）色谱柱。

使用切割器从距色谱柱的两端约4-5 cm处轻划色谱柱。

5. 柱切割断面要整洁。

在尽可能接近划痕处的位置用拇指和食指拿住色谱柱。

轻轻拉动并弯曲色谱柱。

色谱柱会很容易就断开。

如果色谱柱不容易断开，请勿用力将其断开。

在其他地方再次轻划（比先前的一端较远）并再次尝试干净利落地将其断开。

6. 使用放大镜检查切割处。

确保切割处与管线成直角，并且试管末端没有聚酰亚胺或“玻璃”碎片。

7. 在进样口处安装色谱柱。

检查GC制造商的仪器手册以确定正在使用的进样口类型的正确的插入深度。

将色谱柱螺母和密封圈滑到合适的深度然后使用打字机修正液在色谱柱上的色谱柱螺母后面标记正确的插入深度。

使液体晾干。

将色谱柱插入进样器。

用手拧紧色谱柱螺母直到其将色谱柱固定，然后再拧紧1/4至1/2圈，以便在施加较轻的压力时不会将色谱柱从接头处拉出。

通过查看打字机修正液标记来验证是否已保持了正确的色谱柱插入深度。

选择和使用色谱柱的正确姿势色谱柱操作规程色谱是一种分别分析手段，分别是核心，所以担负分别作用的色谱柱是色谱系统的心脏。

色谱柱的分别效果取决于所选择的固定相以及色谱柱的制备、操作条件。

那么，关于色谱柱的常识你知道多少呢？又应当如何选择合适的色谱柱？下面就来科普一些色谱柱的小学问。

一、柱子可以分为：加压，常压，减压压力可以加添淋洗剂的流动速度，削减产品收集的时间，但是会减低柱子的塔板数。

所以其他条件相同的时候，常压柱是效率高的，但是时间也长，比如，天然化合物的分别，一个柱子几个月也是有的。

减压柱能够削减硅胶的使用量，感觉能够节省一半甚至更多，但是，由于大量的空气通过硅胶会使溶剂挥发（有时在柱子外面有水汽凝结），以及有些比较易分解的东西可能得不到，而且还必需同时使用水泵抽气（很大的噪音，而且时间长）。

以前曾经大量的过减压柱，对它有比较深厚的感情，但是自从尝试了加压后，就几乎再也没动过减压的念头了。

加压柱是一种比较好的方法，与常压柱仿佛，只不过外加压力使淋洗剂走的快些。

压力的供应可以是压缩空气，双连球或者小气泵（给鱼缸供气的就行）。

特别是在简单分解的样品的分别中适用。

压力不可过大，不然溶剂走的太快就会减低分别效果。

个人觉得加压柱在一般的有机化合物的分别中是比较适用的。

二、关于柱子的尺寸，应当是又粗又长的好柱子长了，相应的塔板数就高。

柱子粗了，上样后样品的原点就小（反映在柱子上就是样品层比较薄），这样相对的减小了分别的难度。

试想假如柱子十厘米，而样品就有二厘米，那么分别的难度可想而知，或许要用很低极性的溶剂渐渐冲了。

而假如样品层只有 0.5 厘米，那么各组分就比较简单得到完全分别了。

当然接受粗大的柱子要牺牲比较多的硅胶和溶剂了，不过这些成本相对于产品来说或许就不算什么了（有些不环保的说，不过溶剂回收重蒸后也就减小了部分挥霍）。

现在见到的柱子径高比一般在 1：5～10，书中写硅胶量是样品量的 30～40倍，实在的选择要实在分析。

色谱柱操作基本流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!以下是色谱柱操作的基本流程：1. 色谱柱的选择根据分析的目的和样品的性质，选择合适的色谱柱类型（如反相色谱柱、正相色谱柱、离子交换色谱柱等）。

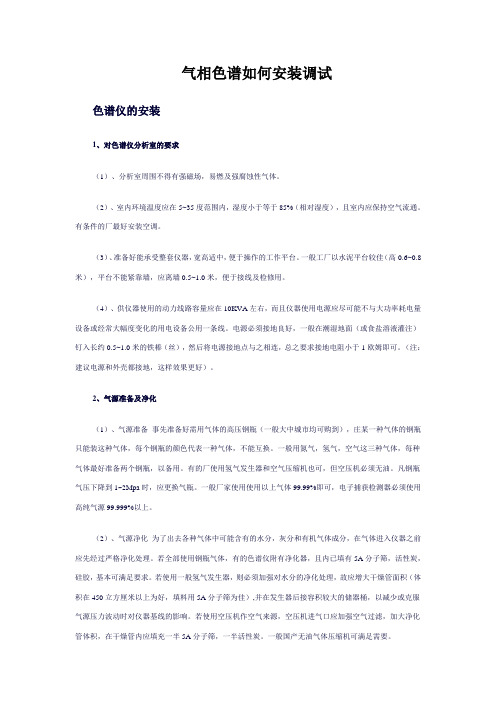

气相色谱如何安装调试色谱仪的安装1、对色谱仪分析室的要求（1）、分析室周围不得有强磁场，易燃及强腐蚀性气体。

（2）、室内环境温度应在5~35度范围内，湿度小于等于85%（相对湿度），且室内应保持空气流通。

有条件的厂最好安装空调。

（3）、准备好能承受整套仪器，宽高适中，便于操作的工作平台。

一般工厂以水泥平台较佳（高0.6~0.8米），平台不能紧靠墙，应离墙0.5~1.0米，便于接线及检修用。

（4）、供仪器使用的动力线路容量应在10KVA左右，而且仪器使用电源应尽可能不与大功率耗电量设备或经常大幅度变化的用电设备公用一条线。

电源必须接地良好，一般在潮湿地面（或食盐溶液灌注）钉入长约0.5~1.0米的铁棒（丝），然后将电源接地点与之相连，总之要求接地电阻小于1欧姆即可。

（注：建议电源和外壳都接地，这样效果更好）。

2、气源准备及净化（1）、气源准备事先准备好需用气体的高压钢瓶（一般大中城市均可购到），庄某一种气体的钢瓶只能装这种气体，每个钢瓶的颜色代表一种气体，不能互换。

一般用氮气，氢气，空气这三种气体，每种气体最好准备两个钢瓶，以备用。

有的厂使用氢气发生器和空气压缩机也可，但空压机必须无油。

凡钢瓶气压下降到1~2Mpa时，应更换气瓶。

一般厂家使用使用以上气体99.99%即可，电子捕获检测器必须使用高纯气源99.999%以上。

（2）、气源净化为了出去各种气体中可能含有的水分，灰分和有机气体成分，在气体进入仪器之前应先经过严格净化处理。

若全部使用钢瓶气体，有的色谱仪附有净化器，且内已填有5A分子筛，活性炭，硅胶，基本可满足要求。

若使用一般氢气发生器，则必须加强对水分的净化处理，故应增大干燥管面积（体积在450立方厘米以上为好，填料用5A分子筛为佳）,并在发生器后接容积较大的储器桶，以减少或克服气源压力波动时对仪器基线的影响。

若使用空压机作空气来源，空压机进气口应加强空气过滤，加大净化管体积，在干燥管内应填充一半5A分子筛，一半活性炭。

GC色谱柱介绍安装，维护，故障排除气相（GC）色谱柱总概括：第一章：色谱柱的内容介绍第二章：色谱柱的选择方法第三章：色谱柱的安装方法第四章：色谱柱的进样方法第五章：色谱柱的老化方法第六章：色谱柱的常见问题和维护第七章：色谱仪的保养及维修安装色谱柱毛细管色谱柱的切割在气相毛细柱上轻轻地划出一道划痕，不要尝试割开石英毛细管。

当切割色谱柱不平整1．会造成色谱柱内有固体碎屑，堵塞毛细管使惰性载气不能正常通过毛细管，引起样品峰绝对保留时间甚至相对保留时间发生改变；在柱温高的情况下导致色谱柱的固定相没有高纯载气保护而遭到破坏。

2．引起样品峰拖尾，使样品的定量分析不准确，严重的会导致原本能分离的物质不能分离（当含量高的组分在前，微量组分随后的情况表现的尤其明显）。

第一章：气相色谱柱内容介绍通常来说，一根毛细管色谱柱由两部分组成—管身和固定相。

管身一般使用熔融二氧化硅或不锈钢作为基本材质：而固定相种类就有许多了。

大部分的固定相是液体或胶状的高分子量，具有高热稳定性的聚合物，最常用的是聚硅氧烷（有时误称为硅氧烷）和聚乙二醇，另外还有一类是小的多孔粒子组成的聚合物或沸石(例如氧化铝、分子筛等)。

色谱柱管熔融二氧化硅即高纯度合成石英（以下通称熔融石英)，通常在其表面涂上一层聚酰亚胺做为保护层。

涂层后的熔融石英毛细管呈褐色：但是涂层后的毛细管之间的颜色却不尽相同。

色谱柱的颜色对于其色谱性能没有什么影响。

经过持续的较高温度处理后．聚酰亚胺涂层管的的温度会变得比以前更深：标准的聚酰亚胺涂层管熔融石英管的温度上限为360℃，高温聚酰亚胺涂层管的温度上限为400℃。

固定相：聚硅氧烷；聚乙二醇聚硅氧烷聚硅氧烷在其用途的多用性、性质的稳定性上都有优良的表现也是目前最为常用的固定相。

标准的聚硅氧烷是由许多单个的硅氧烷重复联接构成：每个硅原子与两个功能基团相连，功能基团的类型和数量决定了固定相总体类型和性质常见的四种功能基团为甲基、氰丙基、三氟丙基和苯基。

色谱柱的安装和故障排除快速参考指南和提示确保最佳性能安捷伦J&W GC色谱柱拥有数十年的色谱经验做支持，因此您可以依靠其优良的质量和可靠性。

可以通过执行最新安装和故障排除步骤帮助确保最佳性能、最大效率和最长色谱柱寿命。

在本部分中，您将找到有用的提示、技术及参考指南以帮助您...•放心地安装任一毛细管色谱柱•处理和测试新的色谱柱•减少和避免由热损坏、氧损坏及其它因素引起的色谱柱性能降低•查明和解决最常见的色谱柱问题因此，可以延长连续操作时间、减少停机时间并获得实验室所要求的重现性结果。

117118毛细管柱安装快速参考指南有关安装的详细信息，请参考随色谱柱一同提供给您的GC色谱柱安装指南预柱安装核对表1. 按需要更换除氧、水分和烃的捕集阱。

2. 清洗进样口，并根据需要更换进样口的关键密封垫、进样口衬管以及隔垫。

3. 检查检测器密封垫，根据需要进行更换。

根据需要清洗或更换检测器喷嘴。

4. 仔细检查色谱柱是否有损坏或断裂。

5. 检查GC制造商的气压要求并检查气体钢瓶能承受的压力以确保具有充足的载气、尾吹气和燃料气供应。

建议载气的最低纯度：氦99.995%和氧99.995%，含有H20 < 1 ppm和O2< 0.5 ppm。

6. 集中所需的安装工具：需要使用色谱柱切割器、色谱柱螺母、色谱柱螺母扳手、密封垫圈、放大镜和打字机修正液。

安装色谱柱1. 从色谱柱架上色谱柱的两端松开约0.5 m（1圈到0.5 m）的柱管，以便安装入进样器和检测器。

避免小角度折弯柱管。

2. 将色谱柱安装到柱温箱中。

可以使用挂架。

3. 在色谱柱两端安装色谱柱螺母和石墨/Vespel或石墨密封垫圈；将螺母和密封垫圈推到管线下方约15 cm的位置。

（表6）4. 轻划（切割）色谱柱。

使用切割器从距色谱柱的两端约4-5 cm处轻划色谱柱。

网上订购，请登录/chem/store/cn色谱柱的安装和故障排除5.柱切割断面要整洁。

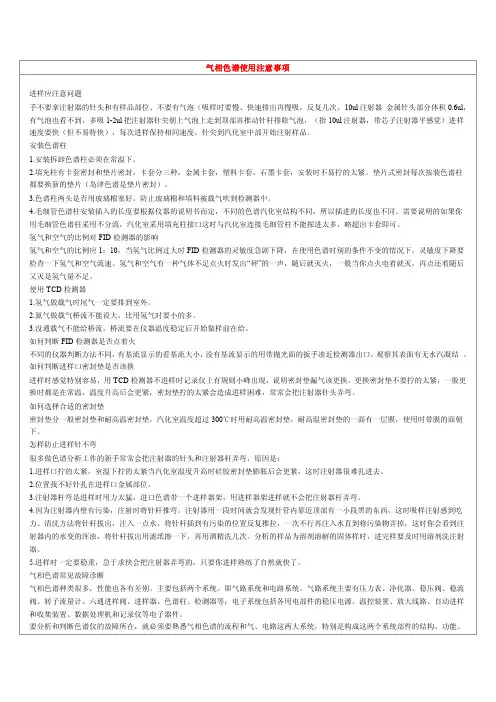

色谱柱安装及进样方法气相色谱仪中色谱柱的安装方法及进样手法，大家都知道，气相色谱仪中色谱柱的安装好坏直接影响分析的效果。

一个小小的密封垫也起到了至关重要的作用。

很多气相色谱仪生产厂家以次充好，使用价格极其便宜的密封垫。

这种密封垫不但不会起到效果。

反而在高温下参与化学分析。

严重影响了分析的效果。

在做进样时很多做色谱分析工作的新手常常会把注射器的针头和注射器杆弄弯一、气相色谱仪中色谱柱的安装。

1.安装拆卸色谱柱必须在常温下。

2.填充柱有卡套密封和垫片密封，卡套分三种，金属卡套，塑料卡套，石墨卡套，安装时不易拧的太紧。

垫片式密封每次按装色谱柱都要换新的垫片。

3.色谱柱两头是否用玻璃棉塞好。

防止玻璃棉和填料被载气吹到检测器中。

4.毛细管色谱柱安装插入的长度要根据仪器的说明书而定，不同的色谱汽化室结构不同，所以插进的长度也不同。

需要说明的如果你用毛细管色谱柱采用不分流，汽化室采用填充柱接口这时与汽化室连接毛细管柱不能探进太多，略超出卡套即可。

如何判断进样口密封垫是否该换进样时感觉特别容易，用TCD检测器不进样时记录仪上有规则小峰出现，说明密封垫漏气该更换。

更换密封垫不要拧的太紧，一般更换时都是在常温，温度升高后会更紧，密封垫拧的太紧会造成进样困难，常常会把注射器针头弄弯。

如何选择合适的密封垫密封垫分一般密封垫和耐高温密封垫，汽化室温度超过300℃时用耐高温密封垫，耐高温密封垫的一面有一层膜，使用时带膜的面朝下。

进样应注意问题手不要拿注射器的针头和有样品部位、不要有气泡(吸样时要慢、快速排出再慢吸，反复几次，10ul注射器金属针头部分体积0.6ul，有气泡也看不到，多吸1-2ul把注射器针尖朝上气泡上走到顶部再推动针杆排除气泡，(指10ul注射器，带芯子注射器平感觉)进样速度要快(但不易特快)，每次进样保持相同速度，针尖到汽化室中部开始注射样品。

二、气相色谱仪做进样分析时怎样防止进样针不弯：1.进样口拧的太紧，室温下拧的太紧当汽化室温度升高时硅胶密封垫膨胀后会更紧，这时注射器很难扎进去。
