《抽油机井常规作业》PPT课件

.
41
自喷井开井操作规程
❖ 2、开井操作
▪ 2.3 冬季开井注意井口流程的伴热状况，以防管线 出现冻堵现象。
▪ 2.4 出油正常后按资料录取规程进行单量、取样等 资料录取操作。
.
42
自喷井停井操作规程
❖ 风险识别：火灾、油气泄漏和中毒、
物体打击、堵塞。
▪ 1、查对井号与停井指令一致，不得有误。 ▪ 2、检查井口装置是否完整，工作状况良好。
时，可以关闭电机，使平衡块靠自重回摆，当再摆向运 转方向时，再次启动，利用惯性帮助启动。 （3） 如连续3-5次启动仍不行时，则应认真检查原因，测量相 电压，排除故障后再启动。
.
17
抽油机开启操作规程
❖ 3、启动后的检查
▪ 3. 1 抽油机运行正常后，按巡回检查路线检查一周，观 察出油状况。
▪ 3.2 抽油机运转平稳，无怪声，上下行程电流〈30%， 否则应予调整〉。
.
40
自喷井开井操作规程
❖ 2、开井操作
▪ 2.1 集输站改通进油流程，关闭井口放空取样闸门，打 开回压闸门、生产闸门，缓慢开启总闸门，观察压 力变化，待压力稳定后完全打开总闸门，保证操作 正确，流程畅通。
▪ 2.2 开井后注意检查是否有漏油、漏气现象，观察油套 压，如果油套压上升较快，可能出现油嘴堵塞，应 检查油嘴。
▪ 1.2 劳保护具上岗。
.
45
检查更换油嘴操作规程
❖ 2、操作规程
▪ 2.1 关闭生产闸门和回压闸门。
▪ 2.2 开放空闸门，用污油桶接污油放压，待压力表落 零后卸堵头。
▪ 2.3 用油嘴套筒将油嘴卸出，用捅针将油嘴孔刺净。
.
46
检查更换油嘴操作规程

为了保证抽油机的安装质量，延长使用寿命，抽油机基础 的选择和施工质量是非常重要的环节。
抽油机的基础有固定式基础和活动式基础(预制基础)两种。 目前，普遍采用的是活动式基础。对于前置式大功率的抽油机， 因其动载和本身重量较大，采用固定式基础比较合适。
(1)、平整地基 地基应夯实，在翻浆地区应挖至冻土层 以下夯实。如果地层情况不好，需要用砂、砾石或水泥灌注， 形成人工垫层，以保证地基有足够的承受能力，地基周围不能 有水。
采油生产大部分在野外分散作业，从井口到计量站、
联合站，各个环节都有机地联系在一起。整个生产过程具
有机械化、密闭化和连续化的特点，生产的介质为易燃易
爆的石油和天然气，对人与人、人与机之间的协调都有较
高的要求，这些工作的完成都需要有严格的规章制度、严
密的劳动组织和正确的生产指挥系统，以及要求每个岗位
工人的熟练操作，否则生产的安全就无法保证。
HSE 培 训
2024/6/4
抽油机采油安全技术
4
用火作业安全管理规定
三、油、水井投产前的安全技术 1、人员、工具和设备 ⑴、凡进入新井、新站的岗位工人，必须先培训后上岗， 经过三级安全教育，达到本岗位规范标准才能进行操作管 理。 ⑵、工具用具按配备标准配齐配全，对号定位。 ⑶、化学清蜡及其它清蜡方法应根据要求，配备配全设备、 药品。 ⑷、新井投产前，按要求配齐安全设施、消防器材、安全 挂牌和安全标志。 ⑸、新井（站）投产前，场地要达到规格化标准。
气易燃易爆的特点采取相应的安全措施：针对其他方面的特 点，也应采取有效的安全措施。在采油生产活动中开展的防 火、防爆、防触电、防中毒、防冻、防机械伤害等就是有效 的事故预防措施。
HSE 培 训
2024/6/4

旋流器
回收加重剂 短管 涡轮室周 壁孔眼
稀释水 稀浆
漏斗 涡轮室
清砂室 稀浆腔室
上底孔板 短管
• 当涡轮旋转时，大 颗粒的固相携同一 部分液体被甩向涡 轮室的周壁，并穿 过其上的孔眼进入 清砂室，聚积到底 部；
泥浆
旋流器
回收加重剂 短管 涡轮室周 壁孔眼
• 泥浆中的固相颗粒，按其粒度的大小可分为钻屑、 砂、粉砂、粘土和胶土，
• 相应的净化装置只能清除一定尺寸的固相颗粒。
随着钻井深度的不同，对泥浆性能的要求也不同：
• 对于一般深度的井，多使用非加重水基泥浆。 • 处理这类泥浆的固控设备是：振动筛－>除砂器
－>除泥器－>离心机， • 目的是尽可能除去泥浆中的固相颗粒。
• 工作时，由主轴、轴承和偏心块等构成的激振器旋转时产 生周期性的惯性力，迫使筛箱、筛网和弹簧等部件在底座 上作简谐振动；
• 促使由泥浆盒均匀流至筛网表面的泥浆中的液固相分离
• 即液体和较小颗粒通过筛网孔流向除砂器，而较大颗粒顺 筛网表面移向砂槽。
筛网
➢ 泥浆振动筛中最易损坏的零件是筛网。
➢ 一般有钢丝筛网、塑料筛网、带孔筛板等，常用 的是不锈钢丝编织的筛网。
• 它有三根溢流管; • 当泥浆进入时，重而大的固
相颗粒甩向筒壁，并螺旋下 降，经排砂口排出； • 轻质部分则从各溢流管溢出。 • 这种结构消除了空气柱，减 少了内部的水力损失，从而 提高了泥浆处理量及液体的 净化程度。
动画
§4-4 泥浆净化装置
一、概述 二、泥浆振动筛 三、水力旋流器 四、泥浆清洁器 五、离心分离机 六、泥浆除气器
水利旋流器的工作原理：
➢ 水力旋流器与一般分离机械不 同，它没有运动部件，是利用 泥浆中固、液相各颗粒所受的 离心力大小进行分离。

提纲
一、抽油泵采油系统
1、抽油机采油 2、抽油泵种类、特点及配套工具 3、抽油机井诊断技术
二、螺杆泵采油系统
1、螺杆泵工作原理及组成 2、螺杆泵配套技术 3、常见故障的判断和处理
三、潜油电泵采油系统
1、潜油电泵简介 2、潜油电泵原理与结构 3、潜油电泵常见故障与处理方法

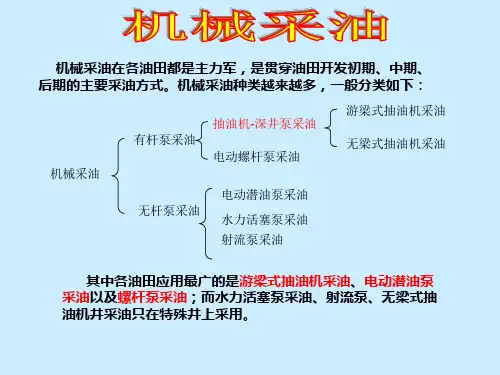

1、抽油机采油
抽油机-深井泵采油，由于地面机械设备结构简单，机械性能 稳定，并与井下深井泵是通过高强度的抽油杆连接，故承载能力 大，操作简单，它由抽油机、深井泵、抽油杆三大部分组成。
3.游动阀：也叫排出阀。 4.固定阀：也叫吸入阀。
●管式泵与杆式泵
◎组成：由泵筒总成、柱塞总成、固定阀总成三部分 组成。
◎工作原理：上冲程时，柱塞下的下泵腔容积增大， 压力减小，固定阀在其压差的作用下打开；与此同时，游 动阀在其压差的作用下关闭，柱塞上面上泵腔内的原油沿 油管排到地面。
下冲程时，柱塞下面的下泵腔容积减小，压力增大， 固定阀在其压差的作用下关闭；与此同时，游动阀在其压 差的作用下打开，柱塞下面的下泵腔内的原油沿柱塞内孔 进入上泵腔。
4、驴头可采用上翻、上挂或侧转 三种形式之一；
5、刹车采用外抱式结构，配有保 险装置，操作灵活、制动迅速、安全 可靠；
6、底座采用地脚螺栓连接或压杠 连接两种方式之一。
◆无游梁式抽油机
目前高尚堡作业区主要应用的无游梁式抽油机是直线往复式抽油 机，下面主要介绍该类型抽油机。
简介：
（1）JPCYJD型长冲程智能抽油机改变了常规游 梁式抽油机的用四连杆机构原理，采用智能控制 电机正反转来实现光杆的直线往复运动；
●常规游梁式抽油机工作原理
抽油机由电动机供给动力， 经减速箱将电动机的高速旋转变 为抽油机曲柄的低速运动， 并由曲柄-连杆-游梁机构将旋转 运动变为抽油机驴头的往复运动， 通过抽油杆带动深井泵工作。
