锰锌铁氧体磁芯介绍

锰锌铁氧体本文来自维库电子市场网/news/, 本文地址：/news/html/2007-5-24/38340.html试制高导锰锌铁氧体试制：氧化物湿法工艺，原材料按下列配方：Fe2O3：52.1mol%，MnO：23.9mol%，ZnO：24mol%，经湿混砂磨一次喷雾造粒（25kg蒸发量）后，850℃预烧，加入少量微量元素如Bi2O3、Zn2O3、MoO3等，再经二次砂磨二次喷雾干燥造粒（25kg蒸发量），压成φ4×2×1.5环形磁芯。

在小型钟罩炉中1400℃烧结4～6小时，烧结过程中严格控制氧含量。

磁环的磁导率μi通过HP4284ALCR表测量，用电子显微镜SEM观察磁环表面及断面结构，用EDAX分析表面成份。

选择原辅材料及微量添加元素如Bi2O3、In2O3、MoO3等，获得了初始磁导率达32000的高磁导率MnZn 铁氧体材料。

经喷雾干燥后铁氧体粉料颗粒外观形状是实心球状，该粉料具有较好的流动性，同时松装比重较高，对铁氧体毛坯成型非常有利。

粉料压制特性对毛坯密度及强度的影响，铁氧体粉料颗粒均已破碎，对应毛坯的密度为3.2g/cm3，较高的毛坯密度对于获得较好的电磁性能如高磁导率和低损耗的铁氧体是十分有益的。

铁氧体颗粒形态及成型密度对初始磁导率影响还是比较大的。

微量元素是加入0.02wt%的Bi2O3，0.03wt%的Zn2O3，以及0.04wt%的MoO3，材料起始磁导率为32000，测试条件为：f=1kHz，U=0.05V，N=10Ts，25℃，φ4×2×1.5环。

平均晶粒直径为45μm。

Bi2O3及ZnO在烧结过程中的挥发性，向铁氧体中加入过量Bi2O3（为0.08wt%，其中主成份及其它微量元素完全相同）后，由于Bi2O3大量挥发，导致铁氧体磁芯表层存在大量不规则气孔。

φ4×2×1.5环内表面和外表面EDAX成份谱线。

材料特性:(锰锌铁氧体系列)锰锌铁氧体材料简介锰锌铁氧体是应用最广泛的软磁铁氧体材料,其中功率铁氧体具有高饱和磁通密度,具有良好的低损耗/频率关系和低损耗/温度关系,主要应用于开关电源变压器,功率扼流圈,功率因素校正电路;高导铁氧体具有窄而长的磁滞回线,起始磁导率高的,矫顽力小等特点,主要应用于通信变压器 (LAN,ADSL,ISDN),共模滤波器,饱和电感,信号及脉冲变压器。

锰锌高磁导率铁氧体材料特性Mn-Zn Power ferrite Materical Characteristics::::锰锌铁氧体系列 / 锰锌功率铁氧体材料特性::::材料特性:(锰锌铁氧体系列)锰锌功率铁氧体材料特性锰锌功率铁氧体材料特性Mn-Zn Power Ferrite Materical Characteristics华磁系列材料与国外厂商材料对照表Table for Materials between Huaci and other factories注：1、以上仅列出了我公司材料牌号与世界主流厂商材料对照数据，因国内外厂家众多不能一一列出，其它材料请与本书中的材料特性表对照。

2、以上名家所对应材料牌号，只能说明是相近材料并不能够等同。

具体使用中应以实特测试结果为准。

本表仅作为选材参考数据。

::::锰锌铁氧体系列 / HC30材料特性曲线::::材料特性:(锰锌铁氧体系列)HC30材料特性曲线直流磁场下的B-H曲线B-H Curves at DC Magnetic Field 初始磁导率的温度特性Initial Permeability vs.Temperature初始磁导率的频率特性 Initial Permeability vs. Frequency 功率损耗的温率特性 Power Loss vs. Temperature::::锰锌铁氧体系列 / HC70材料特性曲线::::材料特性:(锰锌铁氧体系列)HC70材料特性曲线 动态磁化曲线 Dynamic Magnetzation Curves 初始磁导率的温率 Initial Permeability vs.Temperature复数磁导率的频率特性Complex Permeability vs.Frequency比损耗系数的频率特性Relative Loss Factor vs.Frequency镍锌铁氧体的使用频率在1MHz，100MHz之间，其物理特性有高电阻率、高居里温度、性能特性有高BS、高磁导率Ui、低矫顽力Hc、低温度系数、低损耗、良好的高频特性等优点，使得其在高频抗电磁干扰方面得到了广泛::::镍锌铁氧体系列 / F3材料特性曲线:::: 材料特性:(镍锌铁氧体系列)F3材料特性曲线::::镍锌铁氧体系列 / F5B材料特性曲线:::: 材料特性:(镍锌铁氧体系列)F5B材料特性曲线。

安徽锰锌铁氧体
安徽锰锌铁氧体是一种具有特殊性能的材料，广泛应用于电子元
件领域。

下面将围绕安徽锰锌铁氧体展开阐述。

第一步，了解安徽锰锌铁氧体的基本情况。

安徽锰锌铁氧体是由
氧化铁、氧化锌、氧化锰组成的磁性材料，具有高磁导率、高饱和磁
通密度、低失真、低磁滞、高频响应等特点，这些特点使得它在电子
元件领域有着广泛的应用。

第二步，探讨安徽锰锌铁氧体的应用领域。

安徽锰锌铁氧体主要
应用于电感器、变压器、滤波器、磁环、存储磁芯、天线等电子元件中。

其中，它在电感器领域应用较为广泛，主要用于高频电路中的阻
抗匹配和滤波器中的抑制高频噪声。

第三步，讲述安徽锰锌铁氧体在电感器中的具体应用。

电感器是
电子元件中常见的一种元件，它能够吸收瞬变电流，起到滤波、隔离
信号等作用，安徽锰锌铁氧体作为电感器材料，有着一系列优异的特性。

它具有高磁导率和低损耗，能够提高电路传输效率；同时具有低
磁滞和高饱和磁通密度，能够使电路在高频率下维持较高的感应电流，防止了信号失真和误差发生。

所以，安徽锰锌铁氧体作为电感器材料
的应用，受到了广泛的赞誉。

总之，安徽锰锌铁氧体具有着良好的性能，在电子元件领域中应
用广泛。

了解它的基本情况、应用领域和在电感器中的具体应用，有
助于我们更好地掌握其功能和使用。

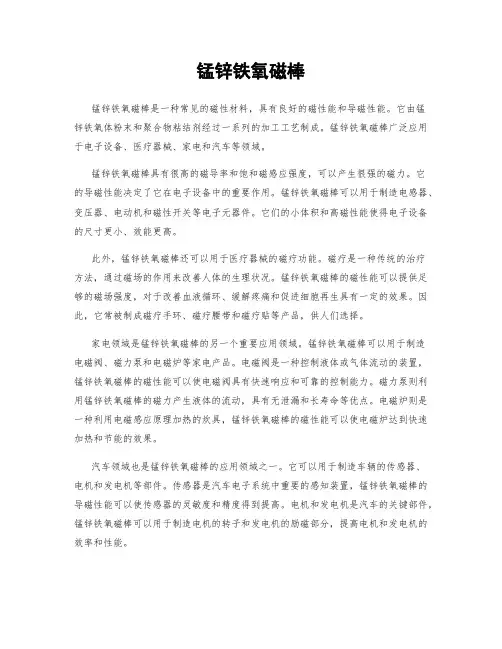

锰锌铁氧磁棒锰锌铁氧磁棒是一种常见的磁性材料，具有良好的磁性能和导磁性能。

它由锰锌铁氧体粉末和聚合物粘结剂经过一系列的加工工艺制成。

锰锌铁氧磁棒广泛应用于电子设备、医疗器械、家电和汽车等领域。

锰锌铁氧磁棒具有很高的磁导率和饱和磁感应强度，可以产生很强的磁力。

它的导磁性能决定了它在电子设备中的重要作用。

锰锌铁氧磁棒可以用于制造电感器、变压器、电动机和磁性开关等电子元器件。

它们的小体积和高磁性能使得电子设备的尺寸更小、效能更高。

此外，锰锌铁氧磁棒还可以用于医疗器械的磁疗功能。

磁疗是一种传统的治疗方法，通过磁场的作用来改善人体的生理状况。

锰锌铁氧磁棒的磁性能可以提供足够的磁场强度，对于改善血液循环、缓解疼痛和促进细胞再生具有一定的效果。

因此，它常被制成磁疗手环、磁疗腰带和磁疗贴等产品，供人们选择。

家电领域是锰锌铁氧磁棒的另一个重要应用领域。

锰锌铁氧磁棒可以用于制造电磁阀、磁力泵和电磁炉等家电产品。

电磁阀是一种控制液体或气体流动的装置，锰锌铁氧磁棒的磁性能可以使电磁阀具有快速响应和可靠的控制能力。

磁力泵则利用锰锌铁氧磁棒的磁力产生液体的流动，具有无泄漏和长寿命等优点。

电磁炉则是一种利用电磁感应原理加热的炊具，锰锌铁氧磁棒的磁性能可以使电磁炉达到快速加热和节能的效果。

汽车领域也是锰锌铁氧磁棒的应用领域之一。

它可以用于制造车辆的传感器、电机和发电机等部件。

传感器是汽车电子系统中重要的感知装置，锰锌铁氧磁棒的导磁性能可以使传感器的灵敏度和精度得到提高。

电机和发电机是汽车的关键部件，锰锌铁氧磁棒可以用于制造电机的转子和发电机的励磁部分，提高电机和发电机的效率和性能。

综上所述，锰锌铁氧磁棒具有广泛的应用前景。

它在电子设备、医疗器械、家电和汽车等领域发挥着重要的作用。

锰锌铁氧磁棒的磁性能和导磁性能决定了它的应用范围和效能。

随着科技的不断进步，锰锌铁氧磁棒的性能还将得到进一步的提高和创新，为各个领域的发展和应用提供更加优质的解决方案。

锰锌铁氧体软磁材料及产品系列双高材料■材料用途这种材料具有高磁导率和高剩磁，低功率损耗的特点，适用于宽带变压器（特别是含有直流分量的场合）、脉冲（功率）变压器、特殊要求的扼流圈等磁芯的制造。

该材料特性与西门子公司新近开发的N55材料性能相当。

■材料指标■典型曲线功率铁氧体材料■材料用途这种材料是一种高频率低损耗铁氧体材料, 相当于TDK的PC40(H7C4)。

主要应用于100～500KHz 开关电源变压器。

■材料指标■典型曲线高频功率铁氧体材料■材料用途这种材料是一种高频低损耗材料。

主要应用于500~1000 KHz开关电源，相当于TDK的PC50材料。

■材料指标■典型曲线宽温铁氧体材料■材料用途这种该类材料具有适中的磁导率、高的饱和磁感应强度与低的损耗等优良特性，特别是在很宽的温度范围（-40℃—100℃）内，具有较好的磁导率稳定性。

主要应用于温度范围很宽，电感值变化很小的场合。

■材料指标■典型曲线产品类型【EER磁芯】■ 外形结构■ 用途高频开关电源变压器、匹配变压器、扼流变压器等。

■ 型号【EE磁芯】■ 外形结构■ 用途电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器、电感器及扼流圈、脉冲变压器等。

■ 型号【ETD磁芯】■ 外形结构■ 用途电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器。

■ 型号【EI 磁芯】■ 外形结构■ 用途高频开关电源变压器、功率变压器、整流变压器、电压互感器等。

■ 型号【ET 磁芯】■ 外形结构■ 用途滤波变压器■ 型号【EFD 磁芯】■ 外形结构■ 用途高频开关电源变压器器、整流变压器、开关变压器等。

■型号【UF 磁芯】■ 外形结构■ 用途整流变压器、脉冲变压器、扼流变压器、电源变压器等。

■ 型号【PQ 磁芯】■ 外形结构■ 用途高频开关电源变压器、整流变压器等。

■ 型号【RM 磁芯】■ 外形结构■ 用途高频开关电源变压器、整流变压器、屏蔽变压器、脉冲变压器、脉冲功率变压器、扼流变压器、滤波变压器。

锰锌铁氧体和镍锌铁氧体锰锌铁氧体和镍锌铁氧体是目前生产的软磁铁氧体中品种最多、应用最广泛的两大系列磁芯元件。

我们知道，用于电视机中作行输出变压器的U形磁芯、偏转磁芯、还有作变压器的E形磁芯，一般都是锰锌铁氧体材料制成的。

用于收音机中的磁性天线，有锰锌也有镍锌，但可从棒端不同颜色来区别。

例如，有的工厂在锰锌中波磁棒的棒端喷有黑漆，在镍锌短波磁棒的棒端喷有大红色漆。

另外，各种环形磁芯也有锰锌、镍锌之分。

但是遇到体积较小的螺纹形、圆柱形、工形和帽形磁芯，有的用锰锌材料制成，也有的用镍锌材料制成，而滋芯上又没有色标，当这些磁芯混在一起时，如何来区分呢?下面介绍两种具体方法。

一、目测法：由于锰锌铁氧体一般磁导率μ比较高，晶粒较大，结构也比较紧密，常呈黑色。

而镍锌铁氧体一般磁导率μ比较低，晶粒细而小，并且是多孔结构，常呈棕色，特别是在生产过程中烧结温度比较低时尤为突出。

根据这些特点，我们可用目测法来区分。

在光线比较亮的地方，如果看到铁氧体的颜色发黑、有较耀眼的亮结晶，此磁芯为锰锌铁氧体;如果看到铁氧体带棕色、光泽暗淡、晶粒不耀眼，此磁芯为镍锌铁氧体。

目测法是一种比较粗略的方法，经过一定实践也是可以掌握的。

二、测试法：这种方法比较可靠，但需要一些测试仪器，例如高阻计、高频Q表等。

1.利用锰锌和镍锌铁氧体的电阻率ρ不同来区分。

由于锰锌铁氧体的电阻率比较低，约在103Ω·cm以下，而镍锌铁氧体的电阻率较高，约105～108Ω·cm。

所以，我们可以用高阻计或能测量电阻率的其它任何仪表来测量。

测试前，要在磁心上作两个任意位置的电极，为了测试方便，可选螺纹形、圆柱形、工形磁心两个圆柱体端面作电极，帽形磁心可选在同一圆平面上作两个电极，这时，用砂皮轻轻磨去待测部位磁心的氧化层，然后可涂上导电性好的材料作为测试电极，一般可用6B铅笔涂上两个石墨电极，作成如图2圆柱形磁心、帽形磁心所示的石墨电极，测直流电压在几十伏以上时的电阻率。

物质安全资料表（MSDS）一、产品名称及产商资料：产品中文名称：锰锌软磁铁氧体磁芯+Parylene Coating产品英文名称：The soft ferrite cores of Manganese and Zinc with parylenecoating制造商或供应商名称：制造商或供应商地址：制造商或供应商电话/传真：二、成分/组成信息：组成成分成分百分比CSA NO.危害物质分类及图式Fe2O368--73wt%1309-37-1N/AZnO10--15wt%1314-13-2N/AMn3O413-17wt%1317-35-7N/AParylene N0.1-0.15%1633-22-3N/A三、危险性概述：最重要危害效应健康危害效应：涂层汽化物会抑制中枢神经系统。

高浓度可能导致意识丧失。

环境影响：涂层汽化物会影响空气品质。

物理性及化学性危害：高温（超过300℃）会分解产生毒气。

特殊危害：N/A主要症状：头痛、困倦、晕眩、恶心、呕吐、头昏眼花、暴躁、食欲不振、器官协调功能降低、失去知觉、平衡失调、心率不整、呼吸困难。

物品危害分类：四、急救措施：不同暴露途径之急救方法：●吸入：1、远离暴露区到通风良好处。

2、休息和保暖，若呼吸停止即施与人工呼吸或心肺复生术。

3、移除污染源。

4、立即就医。

●皮肤接触：过敏体质者接触应立即用水冲洗干净即可。

最重要症状及危害效应：涂层汽化物会刺激眼睛，引起结膜炎。

对急救人员之防护：佩戴口罩和手套对医师之提示：接触方式,化学品名;五、灭火措施：适用灭火剂：二氧化碳或干粉特殊灭火程序：1、在安全情况下将可能引燃物品搬离火场。

2、大区域之大型火灾，使用无人操作之水雾控制架、水管架或自动摇摆消防水瞄，若不可行则撤离，监控火燃烧完。

3、向燃烧着炙热的物品上喷射灭火剂可能导致火势蔓延。

4、消防人员需着化学防护衣和正压空气呼吸器或自抽式空气面具。

消防人员之特殊防护设备：消防人员必须配戴空气呼吸器、消防衣及防护手套。

锰锌铁氧体吸波一、锰锌铁氧体的定义和特点锰锌铁氧体是一种由氧化铁和金属离子组成的磁性材料，主要由Mn-Zn-Fe-O四元体系中的三种金属离子组成。

它具有良好的磁性、电学性能和吸波性能，广泛应用于电子、通信、雷达、航空等领域。

二、锰锌铁氧体吸波机理1. 磁滞损耗当锰锌铁氧体置于交变磁场中时，其磁畴会随着外加磁场的变化而发生翻转。

在这个过程中，分子内部会发生摩擦和碰撞而产生能量损耗，从而将电磁波转化为热能。

2. 介电损耗当电磁波穿过介质时，会受到介质分子极化和离子运动等因素的影响而损失能量。

在锰锌铁氧体中，其晶格结构具有多种振动模式，从而使得分子内部相互摩擦，并将电磁波转化为热能。

3. 色散损耗锰锌铁氧体中的磁性离子具有自旋和轨道角动量，因此在交变磁场作用下会发生自旋共振现象。

这种现象会导致电磁波在材料内部产生色散，从而使其能量逐渐减小。

三、锰锌铁氧体吸波应用领域1. 电子通信领域在电子通信设备中，锰锌铁氧体可以用于制造各种滤波器、隔离器、耦合器等元件。

这些元件可以有效地抑制不同频率的信号干扰，提高通信质量。

2. 雷达领域在雷达系统中，锰锌铁氧体被广泛应用于雷达吸波材料的制备。

这些材料可以有效地吸收雷达回波，并将其转化为热能，从而降低雷达探测效果。

3. 航空领域在航空领域中，锰锌铁氧体被用于制造飞行器外壳和机身表面的涂层材料。

这些材料可以有效地降低飞行器对雷达探测的敏感度，并提高其隐身性能。

四、锰锌铁氧体吸波材料的制备方法1. 溶胶-凝胶法溶胶-凝胶法是一种常用的锰锌铁氧体制备方法。

该方法通过化学反应将金属离子和氧化物混合，并在适当的条件下进行热处理，最终得到锰锌铁氧体材料。

2. 真空沉积法真空沉积法是一种将金属离子和氧化物蒸发到真空室中，在适当的条件下进行反应并在基底上形成薄膜的方法。

该方法可以得到具有较好吸波性能的锰锌铁氧体薄膜材料。

3. 气相反应法气相反应法是一种将金属离子和氧化物混合后在高温高压条件下进行反应，并最终得到均匀分布的锰锌铁氧体粉末。

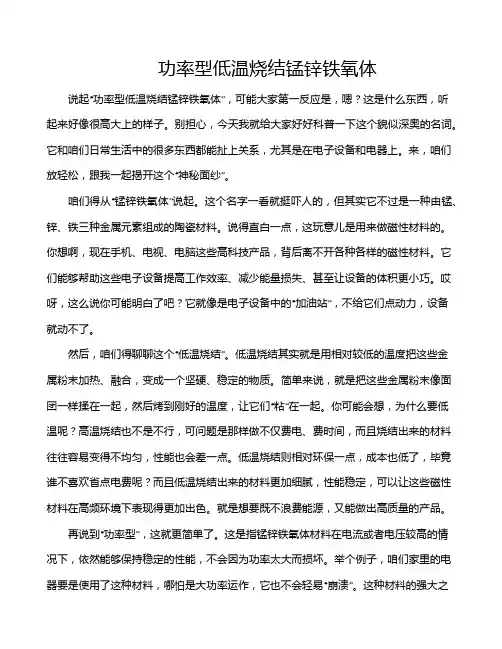

功率型低温烧结锰锌铁氧体说起“功率型低温烧结锰锌铁氧体”，可能大家第一反应是，嗯？这是什么东西，听起来好像很高大上的样子。

别担心，今天我就给大家好好科普一下这个貌似深奥的名词。

它和咱们日常生活中的很多东西都能扯上关系，尤其是在电子设备和电器上。

来，咱们放轻松，跟我一起揭开这个“神秘面纱”。

咱们得从“锰锌铁氧体”说起。

这个名字一看就挺吓人的，但其实它不过是一种由锰、锌、铁三种金属元素组成的陶瓷材料。

说得直白一点，这玩意儿是用来做磁性材料的。

你想啊，现在手机、电视、电脑这些高科技产品，背后离不开各种各样的磁性材料。

它们能够帮助这些电子设备提高工作效率、减少能量损失、甚至让设备的体积更小巧。

哎呀，这么说你可能明白了吧？它就像是电子设备中的“加油站”，不给它们点动力，设备就动不了。

然后，咱们得聊聊这个“低温烧结”。

低温烧结其实就是用相对较低的温度把这些金属粉末加热、融合，变成一个坚硬、稳定的物质。

简单来说，就是把这些金属粉末像面团一样揉在一起，然后烤到刚好的温度，让它们“粘”在一起。

你可能会想，为什么要低温呢？高温烧结也不是不行，可问题是那样做不仅费电、费时间，而且烧结出来的材料往往容易变得不均匀，性能也会差一点。

低温烧结则相对环保一点，成本也低了，毕竟谁不喜欢省点电费呢？而且低温烧结出来的材料更加细腻，性能稳定，可以让这些磁性材料在高频环境下表现得更加出色。

就是想要既不浪费能源，又能做出高质量的产品。

再说到“功率型”，这就更简单了。

这是指锰锌铁氧体材料在电流或者电压较高的情况下，依然能够保持稳定的性能，不会因为功率太大而损坏。

举个例子，咱们家里的电器要是使用了这种材料，哪怕是大功率运作，它也不会轻易“崩溃”。

这种材料的强大之处就在于，它能在不同的工作环境下稳定运行，不怕外界的一点风吹草动。

你想啊，要是你的手机、电视或者电脑经常因高功率而“罢工”，那可就麻烦了。

所以，功率型低温烧结锰锌铁氧体材料就是为了解决这个问题的。

河北锰锌铁氧体
河北锰锌铁氧体是一种重要的电子材料，具有广泛的应用领域。

它是由氧化铁、氧化锌和氧化锰等多种金属氧化物组成的复合材料，具有高磁导率、高磁饱和度、低磁阻、低损耗等优良的磁性能。

河北锰锌铁氧体的制备方法主要有化学共沉淀法、溶胶-凝胶法、水热法等。

其中，化学共沉淀法是最常用的制备方法之一。

该方法通过将金属离子与氢氧化物共沉淀，然后经过干燥、煅烧等工艺步骤，最终得到锰锌铁氧体。

河北锰锌铁氧体的应用领域非常广泛。

它可以用于制造电感器、变压器、电源滤波器、磁芯等电子元器件，也可以用于制造电动机、发电机、传感器等电机设备。

此外，它还可以用于制造磁记录材料、磁卡、磁带等磁性材料。

河北锰锌铁氧体具有许多优点。

首先，它具有高磁导率和高磁饱和度，可以有效地提高电子元器件的性能。

其次，它具有低磁阻和低损耗，可以减少电子元器件的能耗。

此外，它还具有良好的稳定性和耐腐蚀性，可以延长电子元器件的使用寿命。

河北锰锌铁氧体是一种非常重要的电子材料，具有广泛的应用领域。

它的制备方法简单，性能优良，可以有效地提高电子元器件的性能和使用寿命。

随着电子技术的不断发展，河北锰锌铁氧体的应用前景将会更加广阔。
