锰锌软磁铁氧体磁芯MSDS

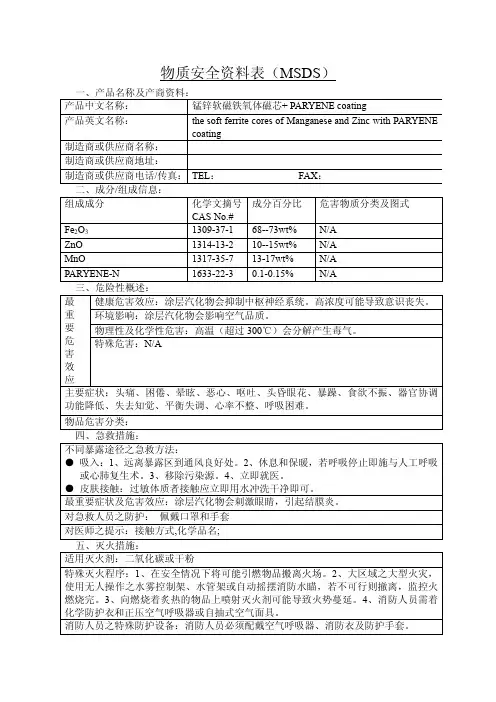

物质安全资料表（MSDS ） 一、产品名称及产商资料：产品中文名称：锰锌软磁铁氧体磁芯+ PARYENE coating产品英文名称：the soft ferrite cores of Manganese and Zinc with PARYENEcoating制造商或供应商名称：制造商或供应商地址：制造商或供应商电话/传真： TEL ： FAX ： 二、成分/组成信息：组成成分化学文摘号CAS No.#成分百分比危害物质分类及图式Fe 2O 31309-37-1 68--73wt% N/AZnO 1314-13-2 10--15wt% N/AMnO 1317-35-7 13-17wt%N/APARYENE-N 1633-22-3 0.1-0.15% N/A三、危险性概述：健康危害效应：涂层汽化物会抑制中枢神经系统。

高浓度可能导致意识丧失。

环境影响：涂层汽化物会影响空气品质。

物理性及化学性危害：高温（超过300℃）会分解产生毒气。

最重要危害效应特殊危害：N/A 主要症状：头痛、困倦、晕眩、恶心、呕吐、头昏眼花、暴躁、食欲不振、器官协调功能降低、失去知觉、平衡失调、心率不整、呼吸困难。

物品危害分类：四、急救措施：不同暴露途径之急救方法：●吸入：1、远离暴露区到通风良好处。

2、休息和保暖，若呼吸停止即施与人工呼吸或心肺复生术。

3、移除污染源。

4、立即就医。

●皮肤接触：过敏体质者接触应立即用水冲洗干净即可。

最重要症状及危害效应：涂层汽化物会刺激眼睛，引起结膜炎。

对急救人员之防护： 佩戴口罩和手套对医师之提示：接触方式,化学品名;五、灭火措施：适用灭火剂：二氧化碳或干粉特殊灭火程序：1、在安全情况下将可能引燃物品搬离火场。

2、大区域之大型火灾，使用无人操作之水雾控制架、水管架或自动摇摆消防水瞄，若不可行则撤离，监控火燃烧完。

3、向燃烧着炙热的物品上喷射灭火剂可能导致火势蔓延。

4、消防人员需着化学防护衣和正压空气呼吸器或自抽式空气面具。

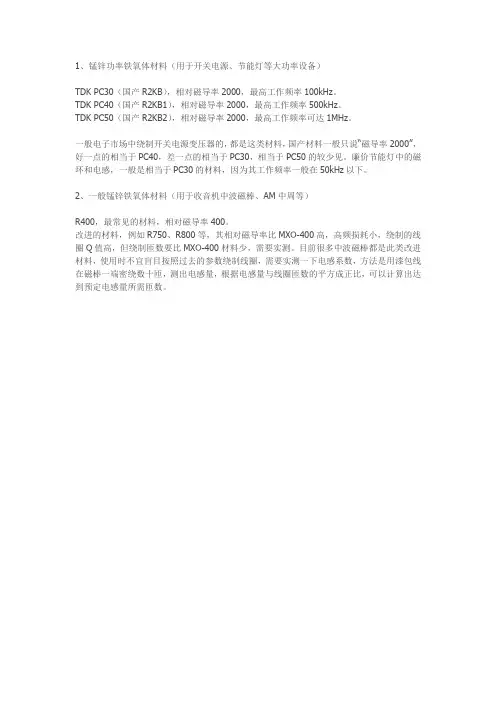

1、锰锌功率铁氧体材料（用于开关电源、节能灯等大功率设备）
TDK PC30（国产R2KB），相对磁导率2000，最高工作频率100kHz。

TDK PC40（国产R2KB1），相对磁导率2000，最高工作频率500kHz。

TDK PC50（国产R2KB2），相对磁导率2000，最高工作频率可达1MHz。

一般电子市场中绕制开关电源变压器的，都是这类材料，国产材料一般只说“磁导率2000”，好一点的相当于PC40，差一点的相当于PC30，相当于PC50的较少见。

廉价节能灯中的磁环和电感，一般是相当于PC30的材料，因为其工作频率一般在50kHz以下。

2、一般锰锌铁氧体材料（用于收音机中波磁棒、AM中周等）
R400，最常见的材料，相对磁导率400。

改进的材料，例如R750、R800等，其相对磁导率比MXO-400高，高频损耗小，绕制的线圈Q值高，但绕制匝数要比MXO-400材料少，需要实测。

目前很多中波磁棒都是此类改进材料，使用时不宜盲目按照过去的参数绕制线圈，需要实测一下电感系数，方法是用漆包线在磁棒一端密绕数十匝，测出电感量，根据电感量与线圈匝数的平方成正比，可以计算出达到预定电感量所需匝数。

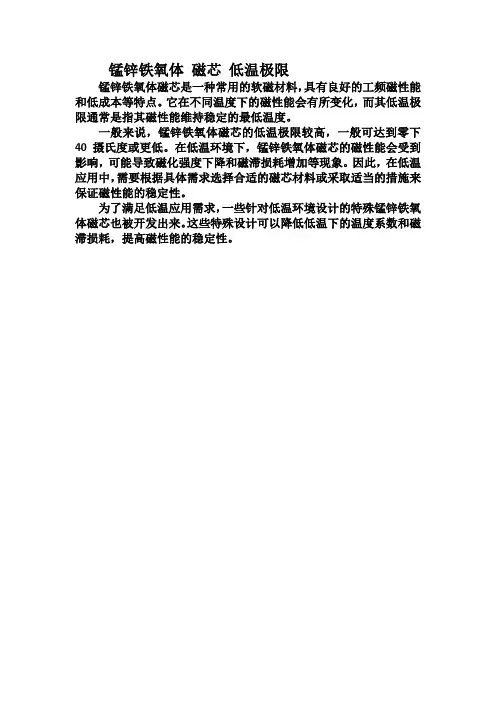

锰锌铁氧体磁芯低温极限
锰锌铁氧体磁芯是一种常用的软磁材料，具有良好的工频磁性能和低成本等特点。

它在不同温度下的磁性能会有所变化，而其低温极限通常是指其磁性能维持稳定的最低温度。

一般来说，锰锌铁氧体磁芯的低温极限较高，一般可达到零下40摄氏度或更低。

在低温环境下，锰锌铁氧体磁芯的磁性能会受到影响，可能导致磁化强度下降和磁滞损耗增加等现象。

因此，在低温应用中，需要根据具体需求选择合适的磁芯材料或采取适当的措施来保证磁性能的稳定性。

为了满足低温应用需求，一些针对低温环境设计的特殊锰锌铁氧体磁芯也被开发出来。

这些特殊设计可以降低低温下的温度系数和磁滞损耗，提高磁性能的稳定性。

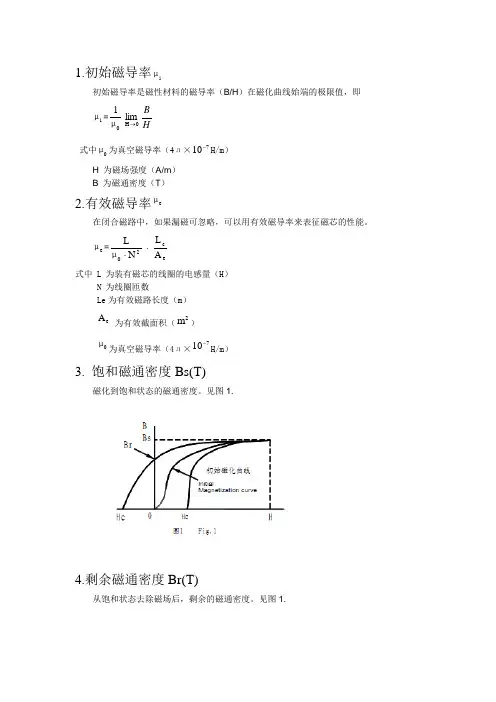

1.初始磁导率iμ 初始磁导率是磁性材料的磁导率（B/H ）在磁化曲线始端的极限值，即 i μ=01μ0H lim →H B式中0μ为真空磁导率（4л×710-H/m ）H 为磁场强度（A/m ）B 为磁通密度（T ）2.有效磁导率eμ 在闭合磁路中，如果漏磁可忽略，可以用有效磁导率来表征磁芯的性能。

e μ=20N L ⋅μ﹒e e A L式中 L 为装有磁芯的线圈的电感量（H ）N 为线圈匝数Le 为有效磁路长度（m ）e A 为有效截面积（2m ） 0μ为真空磁导率（4л×710-H/m ）3. 饱和磁通密度Bs(T)磁化到饱和状态的磁通密度。

见图1.4.剩余磁通密度Br(T)从饱和状态去除磁场后，剩余的磁通密度。

见图1.5.矫顽力Hc(A/m)从饱和状态去除磁场后，磁芯继续被反向磁场磁化，直至磁通密度减为零，此时的磁场强度称为矫顽力。

见图1.6.损耗因数 tanδ损耗因数是磁滞损耗、涡流损耗和剩余损耗三者之和tanδ =tan h δ+tan e δ+tan r δ式中tan h δ为磁滞损耗因数tan e δ为涡流损耗因数tan r δ为剩余损耗因数7.相对损耗因数 tanδ/μ相对损耗因数是损耗因数与磁导率之比tanδ/i μ（适用于材料）t anδ/e μ（适用于磁路中含有气隙的磁芯）8.品质因数Q品质因数为损耗因数的倒数：Q=1/tanδ9.温度系数μα（1/K ） 温度系数为温度在T1和T2范围内变化时，每变化1K 相应的磁导率的相对变化量： μα=12112T T 1-⋅-μμμ （T2＞T1）式中1μ 为温度为1T 时的磁导率2μ 为温度为2T 时的磁导率10.相对温度系数rμα(1/k) 温度系数和磁导率之比：r μα=122212T T 1-⋅-μμμ （T2>T1）11.居里温度Tc(℃)在该温度下材料由铁磁性（或亚铁磁性）转变成顺磁性。

见图2.12.减落因数FD 在恒温条件下，完全退磁的磁芯的磁导率随时间的衰减变化，即 F D =2112211T T log μμμ⋅-（T2>T1）式中 1μ 为退磁后1t 分钟的磁导率2μ 为退磁后2t 分钟的磁导率13.电阻率ρ（Ω/m ）具有单位截面积和单位长度的磁性材料的电阻。

一、软磁铁氧体磁芯：由镍锌、锰锌材料制成，应用于高频电感、变压器、滤波器等，是无线电中最常用的材料。

常见磁材可以依据其表面的涂封颜色或特征来快速识别铁粉心有三种分别涂漆颜色为：（黄/白），（蓝/黄）或（绿/蓝），（灰/黄）羰基铁涂漆颜色为：（全黄）或（蓝/白）高磁通涂漆颜色为：（全蓝）铁镍钼涂漆颜色为：（全灰），（清漆）铁硅铝涂漆颜色为：（全黑）镍锌铁氧体（NXO）不涂漆的表面粗糙，容易掉粉，颜色发灰锰锌铁氧体（MXO）不涂漆的表面较平滑，不易掉粉，颜色深非晶纳米晶合金多涂有全红，全蓝，全白等颜色，与上述涂封有明显区别。

二、铁氧体磁环磁导率的测算：1、测量磁环的外径D，内径d，环的高度H，单位mm。

2、用漆包线穿绕10~20圈，绕紧点，不要太松，测量其电感量L，单位为uH，电感量大点测算误差小，电感量小测算误差就会大，请根据实际需要确定穿绕的圈数N。

3、将以上数据代入下式计算出大约的磁导率u0u0=2500*L*(D+d)/((D-d)*H*N*N)例如：13X7X5的磁环，绕20圈，测得电感量23uH，代入上式计算u0=2500*23*(13+7)/((13-7)*5*20*20)=1150000/12000=95.8测算结果与磁导率100的规格最接近，确定该磁环的u0是100，注意一般u0标称误差有+-10%。

对于没有参数的磁环可以首先根据外观特征初步判断是哪种材料，再测算磁导率，就可以确定该磁环的主要规格了。

三、怎样区分锰锌还是镍锌铁氧体锰锌铁氧体MXO和镍锌铁氧体NXO是目前生产的软磁铁氧体中品种最多、应用最广泛的两大系列磁芯元件。

我们知道，用于电视机中作行输出变压器的U形磁芯、偏转磁芯、还有作变压器的E形磁芯，一般都是锰锌铁氧体材料制成的。

用于收音机中的磁性天线，有锰锌也有镍锌，但可从棒端不同颜色来区别。

例如，有的工厂在锰锌中波磁棒的棒端喷有黑漆，在镍锌短波磁棒的棒端喷有大红色漆。

另外，各种环形磁芯也有锰锌、镍锌之分。

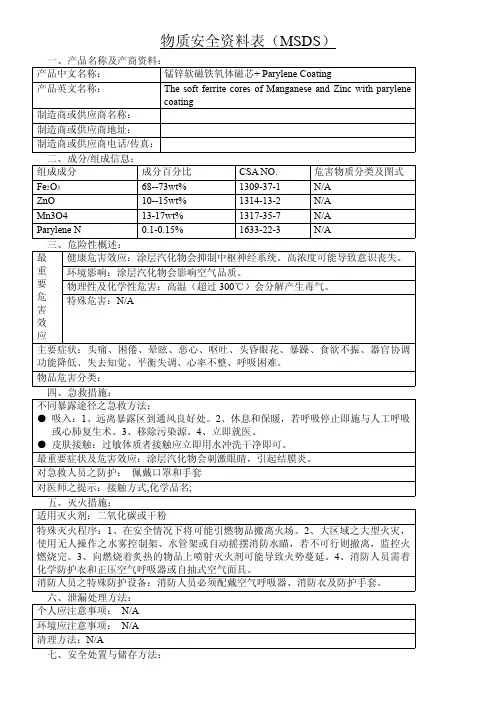

物质安全资料表（MSDS）一、产品名称及产商资料：产品中文名称：锰锌软磁铁氧体磁芯+Parylene Coating产品英文名称：The soft ferrite cores of Manganese and Zinc with parylenecoating制造商或供应商名称：制造商或供应商地址：制造商或供应商电话/传真：二、成分/组成信息：组成成分成分百分比CSA NO.危害物质分类及图式Fe2O368--73wt%1309-37-1N/AZnO10--15wt%1314-13-2N/AMn3O413-17wt%1317-35-7N/AParylene N0.1-0.15%1633-22-3N/A三、危险性概述：最重要危害效应健康危害效应：涂层汽化物会抑制中枢神经系统。

高浓度可能导致意识丧失。

环境影响：涂层汽化物会影响空气品质。

物理性及化学性危害：高温（超过300℃）会分解产生毒气。

特殊危害：N/A主要症状：头痛、困倦、晕眩、恶心、呕吐、头昏眼花、暴躁、食欲不振、器官协调功能降低、失去知觉、平衡失调、心率不整、呼吸困难。

物品危害分类：四、急救措施：不同暴露途径之急救方法：●吸入：1、远离暴露区到通风良好处。

2、休息和保暖，若呼吸停止即施与人工呼吸或心肺复生术。

3、移除污染源。

4、立即就医。

●皮肤接触：过敏体质者接触应立即用水冲洗干净即可。

最重要症状及危害效应：涂层汽化物会刺激眼睛，引起结膜炎。

对急救人员之防护：佩戴口罩和手套对医师之提示：接触方式,化学品名;五、灭火措施：适用灭火剂：二氧化碳或干粉特殊灭火程序：1、在安全情况下将可能引燃物品搬离火场。

2、大区域之大型火灾，使用无人操作之水雾控制架、水管架或自动摇摆消防水瞄，若不可行则撤离，监控火燃烧完。

3、向燃烧着炙热的物品上喷射灭火剂可能导致火势蔓延。

4、消防人员需着化学防护衣和正压空气呼吸器或自抽式空气面具。

消防人员之特殊防护设备：消防人员必须配戴空气呼吸器、消防衣及防护手套。

锰锌铁氧体软磁材料及产品系列双高材料■材料用途这种材料具有高磁导率和高剩磁，低功率损耗的特点，适用于宽带变压器（特别是含有直流分量的场合）、脉冲（功率）变压器、特殊要求的扼流圈等磁芯的制造。

该材料特性与西门子公司新近开发的N55材料性能相当。

■材料指标■典型曲线功率铁氧体材料■材料用途这种材料是一种高频率低损耗铁氧体材料, 相当于TDK的PC40(H7C4)。

主要应用于100～500KHz 开关电源变压器。

■材料指标■典型曲线高频功率铁氧体材料■材料用途这种材料是一种高频低损耗材料。

主要应用于500~1000 KHz开关电源，相当于TDK的PC50材料。

■材料指标■典型曲线宽温铁氧体材料■材料用途这种该类材料具有适中的磁导率、高的饱和磁感应强度与低的损耗等优良特性，特别是在很宽的温度范围（-40℃—100℃）内，具有较好的磁导率稳定性。

主要应用于温度范围很宽，电感值变化很小的场合。

■材料指标■典型曲线产品类型【EER磁芯】■ 外形结构■ 用途高频开关电源变压器、匹配变压器、扼流变压器等。

■ 型号【EE磁芯】■ 外形结构■ 用途电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器、电感器及扼流圈、脉冲变压器等。

■ 型号【ETD磁芯】■ 外形结构■ 用途电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器。

■ 型号【EI 磁芯】■ 外形结构■ 用途高频开关电源变压器、功率变压器、整流变压器、电压互感器等。

■ 型号【ET 磁芯】■ 外形结构■ 用途滤波变压器■ 型号【EFD 磁芯】■ 外形结构■ 用途高频开关电源变压器器、整流变压器、开关变压器等。

■型号【UF 磁芯】■ 外形结构■ 用途整流变压器、脉冲变压器、扼流变压器、电源变压器等。

■ 型号【PQ 磁芯】■ 外形结构■ 用途高频开关电源变压器、整流变压器等。

■ 型号【RM 磁芯】■ 外形结构■ 用途高频开关电源变压器、整流变压器、屏蔽变压器、脉冲变压器、脉冲功率变压器、扼流变压器、滤波变压器。

软磁锰锌铁氧体磁芯全文共四篇示例，供读者参考第一篇示例：软磁锰锌铁氧体磁芯是一种广泛应用于电子领域的磁性材料，具有优异的磁性能和磁导率，被广泛应用于变压器、感应器、电源电感器、电扇驱动器等领域。

软磁锰锌铁氧体磁芯的磁性能与成本、加工性能等因素密切相关，选择合适的软磁锰锌铁氧体磁芯可以有效提升电子产品的性能和可靠性。

接下来，我们将从软磁锰锌铁氧体磁芯的制作工艺、磁性能、应用领域等方面进行深入探讨。

软磁锰锌铁氧体磁芯主要由锰锌铁氧体磁性粉末、粘结剂、助剂等原料组成，通过混料、成型、烧结、磁化等工艺步骤制成。

原料的选择至关重要。

锰锌铁氧体磁性粉末是制作软磁锰锌铁氧体磁芯的关键原料，其磁性能直接影响到磁芯的性能指标。

粘结剂的选择也非常重要，它能够使磁性粉末紧密结合，提高磁芯的机械强度和热稳定性。

助剂则可以调节磁芯的导磁率、磁饱和磁感应强度等性能指标。

磁芯的成型是影响其性能的重要环节。

常见的成型工艺有压制成型、注塑成型等。

压制成型是将混合好的原料放入金属模具中，在高压下压制成型，在模具中形成磁芯的基本形状。

注塑成型则是将混合好的原料通过注射机注入塑料模具中，加热软化后成型。

成型工艺的选择应根据产品的形状、尺寸、量产要求等因素进行综合考虑，以保证磁芯的精度和可靠性。

烧结是软磁锰锌铁氧体磁芯制作的关键工艺步骤。

烧结过程中，磁性粉末在高温下发生化学反应，形成致密的磁性结构，提高磁芯的导磁率和磁饱和磁感应强度。

烧结温度、时间、气氛等参数的控制十分重要，对于磁芯的性能和稳定性有着重要影响。

在烧结过程中要注意防止氧化等不良影响因素的介入，以保证磁芯的纯净度和稳定性。

软磁锰锌铁氧体磁芯的磁性能也是评价其品质的重要指标。

软磁锰锌铁氧体磁芯具有高导磁率、低损耗、低磁滞、高磁导率等优良性能，能够有效降低电子产品中的磁损耗，提高能效和稳定性。

通过控制磁芯的成分、结构和工艺参数，可以有效提升其磁性能，满足不同应用领域的需求。

软磁锰锌铁氧体磁芯在电子领域有着广泛的应用，例如在变压器中作为电磁感应器件使用，能够有效降低电流损耗和热损耗，提高能源利用率和性能稳定性。

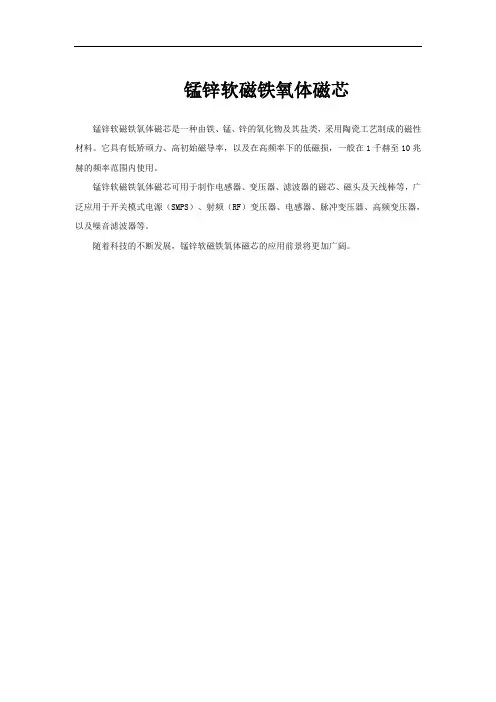

锰锌软磁铁氧体磁芯
锰锌软磁铁氧体磁芯是一种由铁、锰、锌的氧化物及其盐类，采用陶瓷工艺制成的磁性材料。

它具有低矫顽力、高初始磁导率，以及在高频率下的低磁损，一般在1千赫至10兆赫的频率范围内使用。

锰锌软磁铁氧体磁芯可用于制作电感器、变压器、滤波器的磁芯、磁头及天线棒等，广泛应用于开关模式电源（SMPS）、射频（RF）变压器、电感器、脉冲变压器、高频变压器，以及噪音滤波器等。

随着科技的不断发展，锰锌软磁铁氧体磁芯的应用前景将更加广阔。

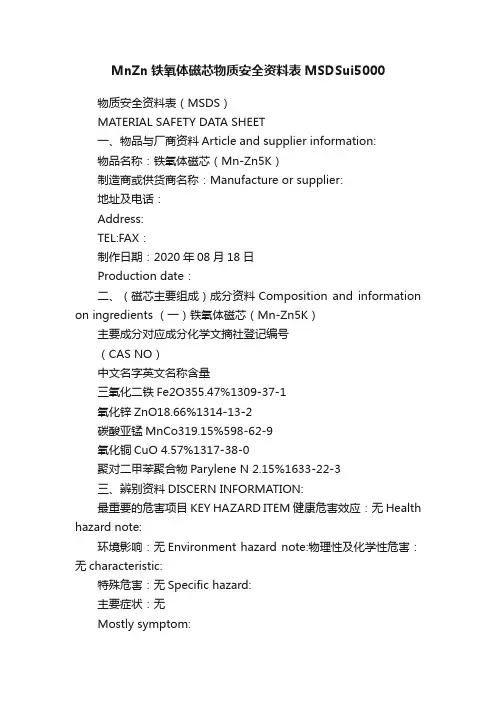

MnZn铁氧体磁芯物质安全资料表MSDSui5000物质安全资料表（MSDS）MATERIAL SAFETY DATA SHEET一、物品与厂商资料Article and supplier information:物品名称：铁氧体磁芯（Mn-Zn5K）制造商或供货商名称：Manufacture or supplier:地址及电话：Address:TEL:FAX：制作日期：2020年08月18日Production date：二、（磁芯主要组成）成分资料Composition and information on ingredients （一）铁氧体磁芯（Mn-Zn5K）主要成分对应成分化学文摘社登记编号（CAS NO）中文名字英文名称含量三氧化二铁Fe2O355.47%1309-37-1氧化锌ZnO18.66%1314-13-2碳酸亚锰MnCo319.15%598-62-9氧化铜CuO 4.57%1317-38-0聚对二甲苯聚合物Parylene N 2.15%1633-22-3三、辨别资料DISCERN INFORMATION:最重要的危害项目KEY HAZARD ITEM 健康危害效应：无Health hazard note:环境影响：无Environment hazard note:物理性及化学性危害：无characteristic:特殊危害：无Specific hazard:主要症状：无Mostly symptom:物品燃烧危险：。

无Fireproofing characteristic:四、急救措施FIRST—AID MEASURES:不同暴露途径之急救方法：吸入：用清水冲洗后，到医院就诊。

皮肤接触：如有皮肤接触可用清水冲洗干净即可。

眼睛接触：如果误入眼睛应立即用清水冲洗，送医院就诊。

食入：喝几杯水后，及时到医院就诊。

最重要及危害效应：无Key symptom:对急救人员之防护：无对医师之提示：吸入、接触或食入的物质名称Doctor suggest:五、FIRE-FIGHTING MEASURES：适用灭火剂：无灭火时可能遭遇之特殊危害：无特殊灭火程序：无消防人员之特殊防护设备：无六、GIVEAWAY TRANSACT METHOD：个人应注意事项：尽可能戴保护手套和口罩，尽量避免与人体直接接触环境注意事项：不要随便丢弃。

锰锌软磁铁氧体磁芯术语及定义(精)锰锌软磁铁氧体磁芯是一种重要的电气材料，在电子电气领域得到广泛应用。

为了更好地理解和实践锰锌软磁铁氧体磁芯，我们需要掌握一些相关的术语和定义。

在这篇文章中，我们将详细介绍锰锌软磁铁氧体磁芯的术语及定义。

1. 磁通密度（B）磁通密度（B）是指磁芯中磁通量与磁芯截面积之比，单位是特斯拉（T）。

在设计锰锌软磁铁氧体磁芯时，需要根据具体的电气要求来确定所需的磁通密度。

2. 饱和磁通密度（Bs）饱和磁通密度（Bs）是指在磁场强度为一定值时，所能达到的最大磁通密度。

这里所说的磁场强度是指磁场的磁能密度，单位是特斯拉（T）。

锰锌软磁铁氧体磁芯的饱和磁通密度是其重要的参数之一，也是衡量磁芯性能的重要指标。

3. 沿磁通方向磁导率（μ）沿磁通方向磁导率（μ）是指在磁芯中，沿着磁通方向的磁场强度与磁通密度之比。

通常是通过电磁模拟或实验测量得到。

锰锌软磁铁氧体磁芯的沿磁通方向磁导率会受到各种因素的影响，如磁芯材料、形状、工艺等等。

4. 交流磁导率（μa）交流磁导率（μa）是指在交流磁场下，磁通密度与磁场强度之比，通常也是通过电磁模拟或实验测量得到的。

在实际应用中，锰锌软磁铁氧体磁芯的交流磁导率也是十分重要的参数，尤其在高频应用中。

5. 磁芯损耗（P）磁芯损耗（P）是指在交变磁场下，磁芯中的磁能转化为热能的速率。

它是描述磁芯在实际使用中能量损失大小的重要参数。

锰锌软磁铁氧体磁芯的损耗主要有剩磁损耗（Pv）和涡流损耗（Pc）。

6. 剩磁损耗（Pv）剩磁损耗（Pv）是指在交变磁场下，磁芯中由于磁芯材料本身的磁滞特性而产生的损耗。

剩磁损耗是影响锰锌软磁铁氧体磁芯性能的重要参数之一，在设计和使用磁芯时，需要尽可能减小其剩磁损耗。

7. 涡流损耗（Pc）涡流损耗（Pc）是指在交变磁场下，磁芯中由于涡流的存在而产生的损耗。

涡流损耗也是锰锌软磁铁氧体磁芯的重要参数之一，需要在设计和使用磁芯时加以考虑。

以上就是锰锌软磁铁氧体磁芯的一些重要术语和定义，它们是掌握锰锌软磁铁氧体磁芯理论和实践的基础。
