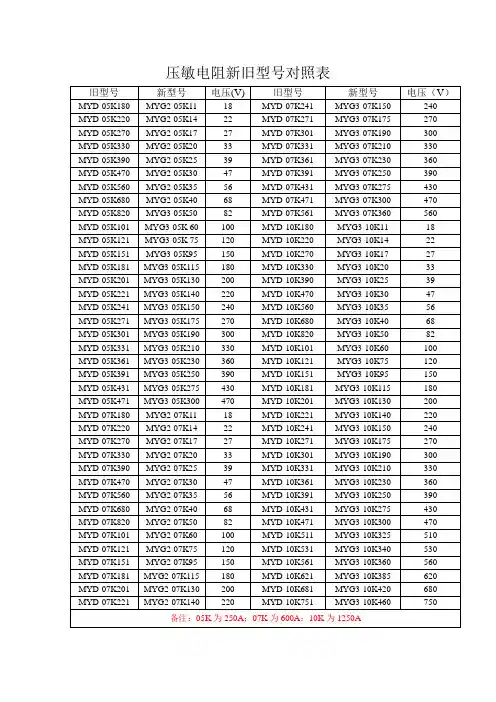

压敏电阻新旧型号对照表

2021-01-12压敏电阻的型号及选用方法根据标准SJ1152-82《敏感元件型号命名方法》的规定，敏感电阻器的产品型号由下列四部分组成：第一部分：主称（用字母表示）；第二部分：类别（用字母表示）；第三部分：用途或特征（用字母或数字表示）；第四部分：序号（用数字表示）。

表1-7 敏感电阻器型号中用途或特征部分的数字所表示的意义第一部分用字母“M” 表示主称为敏感电阻器。

第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。

第三部分用字母表示压敏电阻器的用途的特征。

第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。

例如：MYL1-1（防雷用压敏电阻器）MY31-270/3（270V/3kA普通压敏电阻器）M——敏感电阻器M——敏感电阻器Y——压敏电阻器Y——压敏电阻器L——防雷用31——序号1-1——序号270——标称电压为270V3——通流容量为3kA压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。

由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。

被广泛应用于电子设备防雷。

主要参数：1、残压：压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。

2、通流容量：按规定时间间隔与次数在压敏电阻上施加规定波形电流后，压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。

3、泄漏电流：在参考电压的作用下，压敏电阻中流过的电流。

4、额定工作电压：允许长期连续施加在压敏电阻两端的工频电压的有效值。

而压敏电阻在吸收暂态过电压压敏电阻的检测。

用指针式万用表的R×1k挡测量压敏电阻两引脚之间的正、反向绝缘电阻，均为无穷大，否则，说明漏电流大。

若所测电阻很小，说明压敏电阻已损坏，不能使用。

压敏电阻的先择与使用2007-03-12 10:42:18压敏电阻的测量：压敏电阻一般并联在电路中使用，当电阻两端的电压发生急剧变化时，电阻短路将电流保险丝熔断，起到保护作用。

压敏电阻的型号及选用方法来源：互联网作者：佚名时间：07-25 15:28:34浏览：132Tag：压敏电阻【大中小】SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分，各部分的含义见表1。

表1 压敏电阻器的型号命名及含义第一部分用字母“M” 表示主称为敏感电阻器。

第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。

第三部分用字母表示压敏电阻器的用途的特征。

第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。

例如：MYL1-1（防雷用压敏电阻器）MY31-270/3（270V/3kA普通压敏电阻器）>M——敏感电阻器M——敏感电阻器Y——压敏电阻器Y——压敏电阻器L——防雷用31——序号1-1——序号270——标称电压为270V3——通流容量为3kA压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。

由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。

被广泛应用于电子设备防雷。

主要参数1、残压：压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。

2、通流容量：按规定时间间隔与次数在压敏电阻上施加规定波形电流后，压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。

3、泄漏电流：在参考电压的作用下，压敏电阻中流过的电流。

4、额定工作电压：允许长期连续施加在压敏电阻两端的工频电压的有效值。

而压敏电阻在吸收暂态过电压能量后自身温度升高，在此电压下能正常冷却，不会发热损坏。

压敏电阻的不足：（1）寄生电容大压敏电阻具有较大的寄生电容，一般在几百至几千微微法的范围。

在高频信号系统中会引起高频信号传输畸变，从而引起系统正常运行。

（2）泄漏电流的存在压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行，又关系到压敏电阻自身的老化和使用寿命。

压敏电阻的损坏形式：（1）当压敏电阻在抑制暂态过电压时能量超过其额定容量时，压敏电阻会因过热而损坏，主要表现为短路、开路。

国内外压敏电阻型号及参数压敏电阻220V电压的电路国内型号：MYG14K471（对应的国外型号：US 470NR-14D）MYG05K471（对应的国外型号：US 470NR-5D）22V左右的电路国内型号：MYG14K470（对应的国外型号：US 470NR-14D）MYG05K470（对应的国外型号：US 470NR-5D）。

压敏电阻型号及参数压敏电阻百科名片压敏电阻“压敏电阻"是中国大陆的名词，意思是在一定电流电压范围内电阻值随电压而变，或者是说"电阻值对电压敏感"的阻器。

英文名称叫“Voltage Dependent Resistor”简写为“VDR”,或者叫做“Varistor"。

压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。

现在大量使用的"氧化锌"（ZnO）压敏电阻器，它的主体材料有二价元素（Zn）和六价元素氧（O）所构成。

所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。

在中国台湾，压敏电阻器称为"突波吸收器",有时也称为“电冲击（浪涌）抑制器（吸收器）”。

目录[隐藏]1、压敏电阻电路的“安全阀”作用2、压敏电阻的应用类型3、保护用压敏电阻的基本性能4. 压敏电阻的基本参数1、压敏电阻电路的“安全阀”作用2、压敏电阻的应用类型3、保护用压敏电阻的基本性能4. 压敏电阻的基本参数[编辑本段]1、压敏电阻电路的“安全阀”作用压敏电阻有什么用？压敏电阻的最大特点是当加在它上面的电压低于它的阀值" UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过它的电流激增，相当于阀门打开。

利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。

[编辑本段]2、压敏电阻的应用类型不同的使用场合，应用压敏电阻的目的，作用在压敏电阻上的电压/电流应力并不相同，因而对压敏电阻的要求也不相同，注意区分这种差异，对于正确使用是十分重要的。

常用的压敏电阻型号压敏电阻主要参数1、残压：压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。

2、通流容量：按规定时间间隔与次数在压敏电阻上施加规定波形电流后，压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。

3、泄漏电流：在参考电压的作用下，压敏电阻中流过的电流。

4、额定工作电压：允许长期连续施加在压敏电阻两端的工频电压的有效值。

而压敏电阻在吸收暂态过电压能量后自身温度升高，在此电压下能正常冷却，不会发热损坏。

压敏电阻优点广泛的可变电阻电压范围：18V-1800V多种浪涌承受能力：标准、高浪涌、超高浪涌大电流处理和能量吸收能力单体通流量可达到70KA甚至更高快反应时间低泄露电流多种引线形式：直、弯和其他特殊引线类型多种包装形式：散装、卷装包装、卷包装压敏电阻的缺点（1）寄生电容大压敏电阻具有较大的寄生电容，一般在几百至几千微微法的范围。

在高频信号系统中会引起高频信号传输畸变，从而引起系统正常运行。

（2）泄漏电流的存在压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行，又关系到压敏电阻自身的老化和使用寿命。

压敏电阻的损坏形式：当压敏电阻在抑制暂态过电压时能量超过其额定容量时，压敏电阻会因过热而损坏，主要表现为短路、开路。

压敏电阻怎么看型号图1压敏电阻器的型号命名及含义第一部分用字母“M”表示主称为敏感电阻器。

第二部分用字母“Y”表示敏感电阻器为压敏电阻器。

第三部分用字母表示压敏电阻器的用途的特征。

第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。

例如：MYL1-1（防雷用压敏电阻器）MY31-270/3（270V/3kA普通压敏电阻器）M——敏感电阻器Y——压敏电阻器L——防雷用31——序号1-1——序号270——标称电压为270V3——通流容量为3kA压敏电阻型号大全1、05D封装系列，压敏电阻压敏电压：18~750V承受浪涌电流：100~800A芯片直径：5mm响应时间＜25ns压敏电阻05D封装包含型号有：05D180L、05D220K、05D270K、05D330K、05D390K、05D470K、05D560K、05D680K、05D820K、05D101K、05D121K、05D151K、05D181K、05D201K、05D221K、05D241K、05D271K、05D301K、05D331K、05D361K、05D391K、05D431K、05D471K、05D511K、05D561K、05D621K、05D681K、05D751K。
