目录1、使用说明 (2)2、球轴承 (2)3、滚子轴承(包括四列圆柱滚子轧机轴承) (8)4、滚子轴承 (22)5、触球轴承 (37)6、球轴承 (52)7、滚子轴承 (55)1、使用说明1、现行轴承代号：依据国家标准（GB/T 272-1993、JB/T 2974-2004）、结合我公司的实际而制定的我公司自己的轴承代号。
2、旧轴承代号：符合旧国家标准（GB 272-88或更早标准）的轴承代号。
3、非标准轴承代号的编制原则是：①、按照国家标准的规定；②、按照用户的要求；③、延续原来的轴承代号。
4、今后对我公司已生产过的轴承规格，除公差等级、游隙（标准游隙）的变化外，如有其它变化（包括锥孔、油槽油孔），则按新产品处理，须另出图纸。
5、深沟球轴承的代号说明：5.1、代号后加 M 的为车制实体保持架（其中 MA 为外圈引导）。
5.2、其它为浪形冲压保持架。
6、圆柱滚子轴承的代号说明：代号后加 MA 为外圈引导的车制实体保持架。
其它为滚子引导的车制实体保持架。
7、推力球轴承的代号说明：代号后加 J 的为冲压保持架。
其它为车制实体保持架。

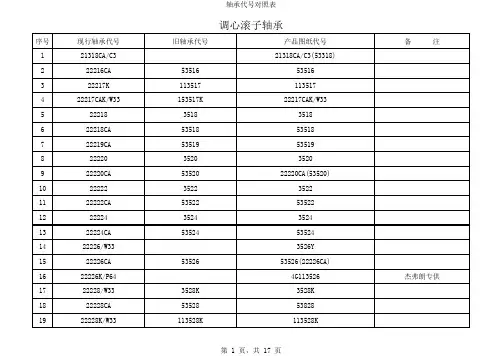

8、推力滚子轴承代号说明：8.1、代号后加 YAD 的为对称滚子型推力调心滚子轴承。
如 29280/YAD 即是原 9069280。
8.2、代号后加 YA7 的为不带衬套的非对称滚子型推力调心滚子轴承。
如29340/YA7 即是无衬套的 29340。
2、球轴承3、滚子轴承(包括四列圆柱滚子轧机轴承)4、滚子轴承5、触球轴承圆锥滚子轴承。
新旧标准号对照轴承滚动轴承代号方法 GB/T272-1993 代替GB272-88滚动轴承与轴和外壳的配合 GB/T275-1993 代替GB275-84滚动轴承深沟球轴承外形尺寸 GB/T276-1994 代GB276～279-89 圆柱滚子轴承 GB/T283-1994 代替GB283-87滚动轴承角接触球轴承外形尺寸 GB/T292-1994 代替GB292-83 滚动轴承圆锥滚子轴承外形尺寸 GB/T297-1994 代替GB297-84 滚动轴承推力球轴承外形尺寸 GB/T301-1995 代替GB301-84外圈上的止动槽和止动环尺寸和公差 GB/T305-1998 代替GB305-89滚动轴承轻中系列滚针轴承外形尺寸和公差 GB/T5801-1994代替GB5801-86、GB4603-80、JB2582-79 钢球 GB/T308-2002 代替GB/T308-89滚针 GB/T309-2000 代替GB309-84螺栓、螺柱、螺钉方头螺栓 C级 GB/T8-1988 代替GB8-76小半圆头低方颈螺栓 GB/T801-1998六角头螺栓 C级 GB/T5780-2000 代替GB5780-86六角头螺栓全螺纹 C级 GB/T5781-2000 代替GB5781-86六角头螺栓 A和B级 GB/T5782-2000 代替GB5782-86六角头螺栓全螺纹 GB/T5783-2000 代替GB5783-86六角头螺栓细牙 A和B级 GB/T5785-2000 代替GB5785-86六角头螺栓细牙 A和B级 GB/T5786-2000 代替GB5786-86双头螺柱 bm=1d GB/T897-1988 代替GB897-76双头螺柱 bm=1.25d GB/T898-1988 代替GB898-76双头螺柱 bm=1.5d GB/T899-1988 代替GB899-76双头螺柱 bm=2d GB/T900-1988 代替GB900-76等长双头螺柱 B级 GB/T901-1988 代替GB901-76等长双头螺柱 C级 GB/T953-1988 代替GB953-76开槽圆柱头螺钉 GB/T65-2000 代替GB65-85开槽盘头螺钉 GB/T67-2000 代替GB67-85开槽沉头螺钉 GB/T68-2000 代替GB68-85开槽半沉头螺钉 GB/T69-2000 代替GB69-85内六角圆柱头螺钉 GB/T70.1-2000 代替GB70-85内六角平圆头螺钉 GB/T70.2-2000 代替GB70-85内六角沉头螺钉 GB/T70.3-2000 代替GB70-85开槽锥端紧定螺钉 GB/T71-1985 代替GB71-76开槽平端紧定螺钉 GB/T73-1985 代替GB73-76开槽凹端紧定螺钉 GB/T74-1985 代替GB74-76内六角凹端紧定螺钉 GB/T80-2000方头长圆柱端紧定螺钉 GB/T85-1988开槽沉头木螺钉 GB/T100-1986 代替GB100-76开槽半沉头木螺钉 GB/T101-1986 代替GB101-76十字槽盘头螺钉 GB/T818-2000 代替GB818-85十字槽半沉头螺钉 GB/T820-2000 代替GB820-85十字槽盘头自攻螺钉 GB/T845-1985 代替GB845-76十字槽沉头自攻螺钉 GB/T846-1985 代替GB846-76十字槽半沉头自攻螺钉 GB/T847-1985 代替GB847-76十字槽沉头木螺钉 GB/T951-1986 代替GB951-76十字槽半沉头木螺钉 GB/T952-1986 代替GB952-76内六角花形盘头螺钉 GB/T2672-2004螺母六角螺母 C级 GB/T41-2000 代替GB41-86六角厚螺母 GB/T56-1988 代替GB56-76蝶形螺母 GB/T62-1988 代替GB62-76组合式盖形螺母 C级 GB/T802-1988 代替GB802-76扣紧螺母 GB/T805-1988 代替GB805-76滚花薄螺母 GB/T807-1988 代替GB807-76小圆螺母 GB/T810-1988 代替GB810-76圆螺母 GB/T812-1988 代替GB812-76带槽圆螺母 GB/T817-1988 代替GB817-76非金属锁紧螺母 GB/T889-2000盖形螺母 GB/T923-1988 代替GB923-76I型六角螺母 A和B级 GB/T6170-2000 代替GB6170-86I型六角螺母细牙 A和B级 GB/T6171-2000 代替GB6171-86 六角薄螺母 A和B级 GB/T6172.1-2000 代替GB6172-86Ⅱ型六角螺母 A和B级 GB/T6175-2000 代替GB6175-86Ⅱ型六角螺母细牙 A和B级 GB/T6176-2000 代替GB6176-86I型六角开槽螺母 GB/T6178-1986 代替GB57～58-76I型六角开槽螺母 C级 GB/T6179-1986 代替GB57～58-76Ⅱ型六角开槽螺母 GB/T6180-1986 代替GB57～58-76六角开槽薄螺母 A和B级 GB/T6181-1986 代替GB59～60-76 全金属锁紧螺母 GB/T6184-2000GB/T6187-2000垫圈、挡圈标准弹簧型垫圈 GB/T93-1987 代替GB93-76平垫圈C级 GB/T95-2002 代替GB/T95-85大垫圈GB/T96-2002平垫圈A级 GB/T97.1-2002 代替GB/T97.1-85平垫圈倒角型A级 GB/T97.2-2002 代替GB/T97.2-85小垫圈A级 GB/T848-2002 代替GB/848-85球面垫圈 GB/T849-1988 代替GB849-76锥面垫圈 GB/T850-1988 代替GB850-76单耳止动垫圈 GB/T854-1988 代替GB854-76双耳止动垫圈 GB/T855-1988 代替GB855-76外舌止动垫圈 GB/T856-1988 代替GB856-76圆螺母用止动垫圈 GB/T858-1988 代替GB858-76内齿锁紧垫圈 GB/T861.1-1987 代替GB861-76外齿锁紧垫圈 GB/T862.1-1987 代替GB861-76轴肩挡圈 GB/T886-1986 代替GB886-76孔用弹性挡圈 A型 GB/T893.1-1986 代替GB893-76孔用弹性挡圈 B型 GB/T893.2-1986 代替GB893-76轴用弹性挡圈 A型 GB/T894.1-1986 代替GB894-76轴用弹性挡圈 B型 GB/T894.2-1986 代替GB894-76孔用钢丝挡圈 A型 GB/T895.1-1986 代替GB895-76轴用钢丝挡圈 A型 GB/T895.2-1986 代替GB895-76开口挡圈 GB/T896-1986 代替GB896-76钢丝锁圈 GB/T921-1986 代替GB921-76铆钉平头铆钉 GB/T109-1986标牌铆钉 GB/T827-1986 代替GB827-76半圆头铆钉（粗制） GB/T863.1-1986 代替GB863-76平锥头铆钉（粗制） GB/T864-1986 代替GB864-76沉头铆钉（粗制） GB/T865-1986 代替GB865-76半圆头铆钉 GB/T867-1986 代替GB867-76扁圆头半空心铆钉 GB/T873-1986扁平头半空心铆钉 GB/T875-1986 代替GB875-76空心铆钉 GB/T876-1986 代替GB876-76开口型沉头抽芯铆钉 GB/T12617-1990销、销轴开口销 GB/T91-2000 代替GB91-86圆锥销 GB/T117-2000 代替GB117-86内螺纹圆锥销 GB/T118-2000 代替GB118-86圆柱销 GB/T119.1-2000 代替GB119-86部分圆柱销 GB/T119.2-2000 代替GB119-86部分弹性圆柱销直槽重型 GB/T879.1-2000 代替GB879-86弹性圆柱销直槽轻型 GB/T879.2-2000 代替GB879-86弹性圆柱销卷制重型 GB/T879.3-2000 代替GB879-86弹性圆柱销卷制标准型 GB/T879.4-2000 代替GB879-86弹性圆柱销卷制轻型 GB/T879.5-2000 代替GB879-86弹性销（R销） GB/T4329-2001带孔销 GB/T880-1986 代替GB880-76销轴 GB/T882-1986 代替GB882-76曲柄销 QB82-73QB3574-83轮胎、轮辋载重汽车轮胎系列 GB/T2977-1997 代替GB2977-89农业轮胎系列 GB/T2979-1999 代替GB2979-91拖拉机和农业、林业机械用轮辋系列 GB/T3372-2000 代替GB3372-89O形圈、油封及其它液压气动用O形橡胶密封圈尺寸系列及公差 GB/T3452.1-1992代替 GB3452.1-82液压气动用O形橡胶密封圈沟槽尺寸和设计计算准则GB/T3452.3-1988 旋转轴唇形密封圈结构尺寸系列内包骨架旋转轴唇形密封圈GB/T9877.1-1988塞片 QC/T387-1999碗形塞片 QC/T388-1999直通式压注油杯 JB/T7940.1-1995 代替 GB1152-89接头式压注油杯 JB/T7940.2-1995 代替 GB1153-89旋盖式油杯 JB/T7940.3-1995 代替 GB1154-89V型带 GB/T1171-1996犁刀 GB/T5669-1995滚子链 GB/T1243-1997。
滚动轴承新旧标准代号对照滚动轴承新旧标准代号对照由于原滚动轴承代号标准与国际上其他国家的代号差异较大，随着我国同国际上的贸易往来、技术合作的增多，原滚动轴承代号标准已难以适应要求。
为此，1993年国家修订了轴承代号标准，新标准代号为GB/T272——93，代替GB272——88（64）标准。
目前轴承厂已完全贯标，为使相关人员了解新老标准代号的差别，现将滚动轴承代号标准新、旧对照情况介绍如下：1.滚动轴承代号表示方法对照新标准GB/T272——93旧标准GB272——88（64）轴承代号的构成由前置代号、基本代号、后置代号构成前置代号——成套轴承分部件后置代号——包括内部结构、密封与防尘、轴承材料、公差等级、游隙等。
基本代号——表示轴承的基本类型、结构和尺寸由轴承内径、尺寸系列、轴承类型、结构形式、精度等级构成。
无前置代号和后置代号，用结构形式表示。
基本代号由轴承类型代号、尺寸系列代号和内径代号构成。
举例1：62046—类型代号（用数字或大写字母表示）2—尺寸系列（02）代号（用数字表示）04—内径代号（用数字表示）举例2：双列圆锥滚子轴承NN 30 20 KNN—类型代号30—尺寸系列20—内径代号K—后置代号由宽度系列、结构代号、类型代号、直径系列代号、内径代号构成举例：双列圆锥滚子轴承3 1 8 2 1 2 03—宽度系列1 8—结构代号2—类型代号1—直径系列代号20—内径代号2、轴承类型新旧对照轴承类型新标准旧标准轴承类型新标准旧标准双列角接触球轴承0 6 推力球轴承 5 8 调心球轴承 1 1 深沟球轴承 6 0 调心滚子轴承 2 3 角接触球轴承7 6 推力调心滚子轴承 2 9 推力圆柱滚子轴承8 9 圆锥滚子轴承 3 7 圆柱滚子轴承N 2 双列深沟球轴承 4 03轴承的内径代号轴承内径代号新旧标准相同，具体表示方法见下表。
轴承公称内径内径代号示例10到17 10 00深沟球轴承6200d=1012 0115 0217 0320到480 （22，28，32除外）公称内径除以5的商数。
滚动轴承代号及新旧标准代号对照
南昌凯马有限公司技术中心
二〇〇八年二月
滚动轴承代号及新旧标准代号对照
1.滚动轴承代号的构成
滚动轴承（以下简称轴承）代号由基本代号、前置代号和后置代号构成。
其排列为：
前置代号基本代号后置代号
1.1基本代号
基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础。
其
基本代号由轴承类型代号、尺寸系列代号、内径代号构成。
其排列为：类型代号尺寸系列代号内径代号
类型代号用阿拉伯数字（以下简称数字）或大写拉丁字母（以下简称字母）表示，尺寸系列代号和内径代号用数字表示。
例：30318 3—类型代号，03—尺寸系列代号，18—内径代号
N332 N—类型代号，3—尺寸系列代号，32—内径代号
1.1.1 类型代号
轴承类型代号用数字或字母见表1。
表1
1.1.2 尺寸系列代号
尺寸系列代号由轴承的宽（高）度系列代号和直径系列代号组合而成。
1.1.3 内径代号
表示轴承公称内径的内径代号见表2。
表2
1.2前置、后置代号
前置、后置代号是轴承在结构形状、尺寸、公差、技术要求等有改变时，在其基本代号左右添加的补充代号。
前置代号用字母表示，后置代号用字母（或加数字）表示。
2.轴承新旧代号对照
2.1.轴承类型代号对照见表3。
表3
2.2 常用轴承新旧代号对照见表4。
表4。
22310EAKE422310:是轴承的基本代号。
用来表示轴承的内径尺寸、外径尺寸、宽度尺寸、和类型结构EAKE4:是轴承的后置代号。
用来表示轴承的一些其他附件、内部结构、游隙、精度等级的代号。
基本代号：从右往左数10：表示轴承的内径尺寸是10*5=50mm3：表示轴承的直径尺寸是“3”系列2：表示轴承的宽度尺寸是“2”系列2：表示轴承的结构形式是调心滚子轴承轴承的内径尺寸表示方法：（1）轴承的基本代号末位两数乘以5其中最先两个数是：03的内径尺寸等于17mm02的内径尺寸等于15mm01的内径尺寸等于12mm00的内径尺寸等于10mm基本代号4个数字，视为5个数字的变形。
例：6204实际是6（0）204，其中（0）是宽度代号，标准宽度，代号省略不写例：2304实际是（0）2304，其中（0）是类型代号，调心球轴承。
省略不写（2）三个数的：轴承的内径尺寸等于从右往左最先一个数例：608ZZ1MC3ER基本代号：608次轴承的内径尺寸就是8mm（3）轴承型号内有斜杠（/）的。
斜杠右侧的数字就是内径尺寸。
轴承外径系列表示方法：“0”表示轻型外径系列轴承“2”表示中型外径系列轴承“3”表示重型外径系列轴承“4”表示超重型外径系列轴承“8”表示特轻型外径系列轴承“9”表示超轻型外径系列轴承轴承宽度系列轴承表示方法：宽度系列依次有“0”“1”“2”“3”“4”“5”“6”“7”“8”“9”系列。
一般“0”宽度标号是省略的。
例：631414：表示轴承的内径尺寸是14*5=70mm3：表示轴承的外径尺寸是“3”外径系列（重型）6：表示轴承的结构形式是深沟球轴承次轴承是“0”宽度系列，应该在6和3之间，但是省略了。
如果是其他宽度系列就不能省略了。
例：62314宽度是“2”就不能省略了。
轴承的结构形式表示方法：一般是：从左往右第一个数字。
“6”表示深沟球轴承（国内称其为零累轴承）“0”（一般省略）表示调心球轴承（国内称其为“1”类轴承）“N”表示短圆柱滚子轴承（国内称其为“2”类轴承）“2”表示调心滚子轴承（国内称其为“3”类轴承）“NA、HK、RNA、CF、NART、NURT、AXK、NTB、NATA、NATB”表示滚针轴承（国内称其为“4”类轴承）“7”表示角接触球轴承（国内称其为“6”类轴承）“3”表示圆锥滚子轴承（国内称其为“7”类轴承）“51”表示向心推力球轴承（国内称其为“8”类轴承）“29”表示推力（调心）滚子轴承（国内称其为“9”类轴承轴承的后置代号(基于NSK)：Z：表示轴承一侧带有铁制密封件ZZ：表示轴承两侧带有铁制密封件DU:表示轴承的一侧带有接触式橡胶制密封件DDU: 表示轴承的两侧带有接触式橡胶制密封件V:表示轴承的一侧带有非接触式橡胶制密封件VV: 表示轴承的两侧带有非接触式橡胶制密封件NR:表示轴承的外径外侧带有定位槽并附有定位环CM：表示轴承的内部游隙是电机专用内部游隙MC3E：表示微型轴承的内部游隙是标准游隙C2：表示轴承的内部游戏小于标准游隙A：表示角接触球轴承接触角为30度、保持架是铜合金保持架B：表示角接触球轴承接触角为40度、保持架是铜合金保持架AW：表示角接触球轴承接触角为30度、保持架是钢制保持架BW：表示角接触球轴承接触角为40度、保持架是钢制保持架A5：表示角接触球轴承接触角为25度C：表示角接触球轴承接触角为15度TYN：表示轴承保持架是合成树脂保持架SU：表示两套轴承可以任意组合使用DB:表示两套轴承背靠背组合DT：表示两套轴承串联组合DF：表示两套轴承面对面组合L：表示轴承出厂经过轻预紧处理P2/P4/P5/P6/P0(省略)：表示ISO精度等级。
滚动轴承新旧标准代号对照由于原滚动轴承代号标准与国际上其他国家的代号差异较大，随着我国同国际上的贸易往来、技术合作的增多，原滚动轴承代号标准已难以适应要求。
为此，1993年国家修订了轴承代号标准，新标准代号为GB/T272——93，代替GB272——88（64）标准。
目前轴承厂已完全贯标，为使相关人员了解新老标准代号的差别，现将滚动轴承代号标准新、旧对照情况介绍如下：1.滚动轴承代号表示方法对照新标准GB/T272——93旧标准GB272——88（64）轴承代号的构成由前置代号、基本代号、后置代号构成前置代号——成套轴承分部件后置代号——包括内部结构、密封与防尘、轴承材料、公差等级、游隙等。
基本代号——表示轴承的基本类型、结构和尺寸由轴承内径、尺寸系列、轴承类型、结构形式、精度等级构成。
无前置代号和后置代号，用结构形式表示。
基本代号由轴承类型代号、尺寸系列代号和内径代号构成。
举例1：62046—类型代号（用数字或大写字母表示）2—尺寸系列（02）代号（用数字表示）04—内径代号（用数字表示）举例2：双列圆锥滚子轴承NN 30 20 KNN—类型代号30—尺寸系列20—内径代号K—后置代号由宽度系列、结构代号、类型代号、直径系列代号、内径代号构成举例：双列圆锥滚子轴承3 1 8 2 1 2 03—宽度系列1 8—结构代号2—类型代号1—直径系列代号20—内径代号2、轴承类型新旧对照轴承类型新标准旧标准轴承类型新标准旧标准双列角接触球轴承0 6 推力球轴承 5 8 调心球轴承 1 1 深沟球轴承 6 0 调心滚子轴承 2 3 角接触球轴承7 6 推力调心滚子轴承 2 9 推力圆柱滚子轴承8 9 圆锥滚子轴承 3 7 圆柱滚子轴承N 2 双列深沟球轴承 4 03轴承的内径代号轴承内径代号新旧标准相同，具体表示方法见下表。
轴承公称内径内径代号示例10到17 10 00深沟球轴承6200d=1012 0115 0217 0320到480 （22，28，32除外）公称内径除以5的商数。
新旧轴承代号对照表1、深沟球轴承新旧系列代号对照表：
2、圆柱滚子轴承新旧系列代号对照表：
3、调心滚子轴承新旧系列代号对照表：
4、三点和四点接触球轴承新旧代号对照表：
5、角接触球轴承新旧代号对照表：
6、双列角接触球轴承新旧代号对照表：
7、圆锥滚子轴承新旧代号对照表：
8、双列圆锥滚子轴承新旧代号对照表：
9、四列圆锥滚子轴承新旧代号对照表：
10、推力球轴承新旧结构型式系列代号对照表：
11、推力圆柱滚子轴承新旧代号对照表：
12、推力调心滚子轴承新旧代号对照表：。
