附录1、线路、工区、区间的设置开机后，按键，出现如下提示：按键清零，输入相应的代号，然后按“确认”键确认并返回测量界面。
2、保存数据测量一组数据完成后，按“保存”键保存数据，提示“请输入杆号：00000”，按以下要求输入杆号：1．I、II线按原本杆号输入，如保存28#的数据，直接输入“28”，再按“确认”键；2．III、IV线需要在第5位输入“3”或“4”，分别代表III、IV线，如S23#，输入“30023”，再按“确认”键保存；3．第四位用以标记特殊性符号：2代表Z，7代表V，4代表H。
说明：以上代码的定义、增加、修改均由工区制定，并向测量人员说明。
DJJ-8激光检测仪使用管理办法1、请使用者使用前认真阅读使用说明书。
2、爱护检测仪，遵守下列条款：仪器的禁用范围：（1）禁用在仪器指定的使用范围之外；（2）禁用破坏安全系统，取掉说明或危险标志；（3）在未经授权的情况下，禁用用工具（如螺丝刀）打开测量仪器；（4）禁用直接瞄准太阳；（5）禁用故意指向其它耀眼的物体；（6）禁用未采取安全措施的测量现场。
注意事项及保养：（1）仪器测量架主体为金属材料，采用喷塑工艺，具有较高的绝缘性使用中为安全起见，切勿将其侧翻同时置于两条钢轨上。
（2）为保证轨距测量精度，轨距测量触头采用金属材料，切勿将仪器放置于需要绝缘的钢轨接头处。
（3）请保护仪器避免阳光直射、避免潮湿、保持仪器清洁。
主机应保持清洁，尤其是光学部件要注意防尘。
（4）为保护测量仪主机，携带时应把仪器放在专用箱内。
严禁摔碰主机，不可挤压显示屏。
严禁重压（如踩踏）测量架。
（5）请勿直视激光束，请勿将激光束对向眼睛。
（6）未经许可，严禁擅自打开或拆卸仪器。
（7）尽量避免在大雨天使用，若作业中遇雨天，应减少作业，作业后用干棉布将仪器擦干。
（8）仪器应在干燥环境下存放。
（9）温度范围仪器使用温度：-20℃—+50℃仪器存放温度：-30℃—+85℃充电说明：（1）使用220V，50Hz的交流电源。
九、DJJ-8接触网参数采集管理系统1、系统简介该系统设计采用B/S架构，用户不需要安装任何额外的程序，即可通过互联网或内部局域网，使用和windows操作系统集成的IE浏览器访问本系统，进行各种操作和管理。
用户说明：输入装有本系统的服务器IP地址即可登录系统系统的各界面设计都力求简单、清晰，只需点击鼠标便能够完成大部分的操作，可以说，用户只要会上网，再结合自己的业务知识就可以操作本系统。
系统不仅拥有多种方式的数据浏览和查询功能，还提供了“阀值检索功能”。
（“阀值检索功能”是由用户任意选择查询项目并设定数据上下限，然后检索出超出定义范围的测量记录，极大的方便了用户对数据进行统计分析，为用户作决策提供重要的基础数据）本系统的数据库直接使用微软大型数据库管理系统 SQL server 2000，能够真正保证用户数据快速、高效、长久、安全的存储。
除了以上诸多特点外，本系统更是在安全方面为用户周密考虑，可配置不同用户、不同角色、不同权限的使用和管理本系统。
2、应用环境DJJ-8接触网参数采集管理系统使用的环境是微软公司Windows操作系统，采用MS IE 6.0以上版本浏览器软件作为本软件的承载体（Windows Xp操作系统已自带）。
另外，还需要安装其它的办公软件，如：MS Excel。
用户说明：这样可以方便用户使用较统一的数据输出平台。
（1）服务器端应用环境操作系统： win2003 Server （推荐）数据库系统： MS SQL server2000 (sp4) （推荐）WEB应用服务： MS IIS6.0（推荐）.NET运行环境：.NET Framework 1.1（2）客户端应用环境（推荐）操作系统： Windows xp浏览器： MS IE 6.0办公软件：MS Excel 2003用户说明：如果浏览器已安装了雅虎助手、3721等软件，在运行系统时请关闭相应拦截弹出窗口的功能。
3、系统登录系统登录是用户进入系统的唯一入口，其界面如下：用户登录的步骤：（1）启动IE浏览器(IE推荐6.0以上版本)。
DJJ-8校准方法敬告：在进行校准仪器调整参数前，请务必记录下原设置参数一．进入参数设置操作步骤1.打开红色电源开关按钮，按 开/关 键。
2.根据液晶屏幕提示缓慢向右转动主机头。
3.出现带白色十字丝的视频画面后按菜 单键。
4.。
5.按确认键，根据提示输入密码：139；进入参数设置界面。
二．参数设置界面说明键盘示意图如下：参数设置界面示意如下：1.屏幕右下角“行：1 列：1”：表示光标选定位置在第1行第1列。
2.从上向下“导高：”为第一行，“超高：”为第七行。
3.从左向右， “+”或“-”号为第一列，数字最后一位为第5列。
4.移动光标行注意：只有数字、正负号和小数点计入行数和列数，其他字符不计。
三．各项参数说明１.导高――用于校准导高测量２.角度――用于校准拉出值测量３.红线――用于校准红线测量（一般不用调整）４.限界――用于校准侧面限界测量（一般不用调整）５.轨距――用于校准轨距测量（一般不用调整）６.倾角――用于校准水平测量７.超高――仪器内部参数（不允许调整）四．参数优先级说明第一优先级：“轨距”参数（一般不会有偏差）第二优先级：“倾角”参数第三优先级：“角度”参数第四优先级：“导高”参数。
也就是说如果要调整处于第四优先级的导高参数，就需要先确保第一第二第三优先级的参数正确。
五．何谓“正倒架测量”1.在直线区段找一支柱，钢轨尽量水平（不大于2mm）且钢轨平直。
2.将仪器放于钢轨上，瞄准线夹，按测量键。
记录测量数据。
3.将仪器整体水平旋转180°，放于钢轨上，瞄准同一线夹同一个位置，按测量键，记录测量数据。
六．校验具体方法1、轨距测量数据校验调整轨距测量数据时应调整“轨距”参数。
1)首先用精度较高的测量尺测量参照钢轨的实际轨距，记录轨距数据。
2)然后将测量仪放置在参照钢轨上，瞄准任意一点按测量，记录轨距数据，比较两次轨距数据的差值，若大于0.5mm，应调整“轨距”参数。
3)轨距测量数据与“轨距”参数变化比例关系为1：1。
D J J -8型激光测量仪使用说明可视化版一、 激光测量仪各部分结构的名称DJJ-8主机DJJ-8测量架二、 操作步骤1、 正确安装电池2、 打开电源开关后，按下键盘上“开/关”按钮，3、显示屏出现“请向右旋转主机”，根据提示用手轻轻向右旋转主机头（禁止快速旋转），直至显示屏上出现视频图像，即表示仪器进入正常测量状态，可以开始测量。
（注意：开机后，如果在三分钟之内没有任何操作，仪器会自动关机，在这种状态下，只要按“开／关”键，即可进入正常测量状态。
测量时如果出现定机或屏幕蓝屏，请关掉电源后重新开机。
仪器不用时，请关闭电源开关。
以便节省电能保护仪器）4、 清空内存按下键盘上“菜单”按钮，显示屏将显示内存管理用于清空存储的数据。
当光标指向该选项时，按下“确定”键提示“是否清空内存”请确认数据已经导出或数据为无用数据，按下“确定”则删除存储器中存储的所有的数据，按“返回”键则不进行任何操作退回测量界面。
5、 输入线路信息① 正常测量状态下按下“▼”按钮，显示屏把工区将各个区间代码信息帖在测②按下“?”按钮，清空线路信息③依次输入线路代码、工区代码和区间代码，我们工区将各个区间代码信息帖在测量仪上，方便测量时输入。
如果在输入过程中出现错误，按下“?”按钮，清空线路信息后重新输入。
输入完毕后，检查无误后按下“确认”按钮④当进入隧道测量时要输入隧道代码。
在正常测量状态下按下“▲”按钮，显示屏将显示请输入隧道号：00输入所在隧道代码，检查无误后按下“确认”按钮，如果在输入过程中出现失误，按下“?”按钮删除，每按一次删除一位数。
（提示：隧道测量结束后，同样按下“▲”按钮，表示隧道测量结束。
）三、DJJ-8激光测量仪九大功能及操作步骤（提示：测量前必须进行电池电量检测，方法：正确安装电池开机后，接下“菜单”键即可以在屏幕上看到当前电池电量。
测量仪放置标准：固定测脚侧与定位器限位支座为同一侧。
测量过程中，如常出现目标不在测量范围进入盲区，此时应进行测量仪重启。
激光测量仪的使用方法内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、使用前的准备（一）电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮，向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖，安装底座和卡扣。
当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池（建议不要使用充电电池）。
3、当长时间不使用仪器时，请取出电池，以避免电池的腐蚀。
更换电池后，设置和储存的值都保持不变。
（二）多功能底底座固定挡板可以在下面的测量情况下使用：1、从边缘测量，将固定挡板拉出，直到听到卡入的声音。
2、从角落测量，将固定挡板拉出，直到听到卡入的声音，轻轻将固定挡板向右推，此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置，并将自动设置测量其准点。
（三）内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离，激光点会显示在十字线的正中。
而在30米以下的测量距离，激光点不在十字线中间。
（四）气泡一体化的水泡使仪器更容易调平。
（五）键盘1、开/测量键2、第二级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位，包括乘方立方（2/3）11、顶的面积12、墙面积13、3个额外显示（如：测量中间值）14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能（一）设置在菜单中可以改变设置，并将其长久保存，并在关机和更换电池后不改变。
D D J J J J --型型数数字字化化激激光光接接触触网网检检测测仪仪使使用用说说明明导高拉出值测量1． 拉伸测量架，使两测脚紧靠钢轨内侧，旋紧紧固旋钮〔超高尺位于操作人员左侧〕2． 将主机固定轴插入测量架的滑块上，通过观察窗瞄准接触线投影，轻轻左右移动滑块和前后移动测量架，使接触线上的测量点投影与十字丝穿插点严格重合。
3． 拉出值读取：当接触线上的测量点与十字丝穿插点严格重合时，滑块的边缘与拉出值读数尺相交的读数〔读数较大的那一侧〕为拉出值4． 导高的测量：轻轻的按一下主机上的测量按钮，即可在主机液晶显示屏上读出导高。
5． 测量架构造本身保证了射出的激光束和钢轨面互相垂直，所以无论在直线还是在曲线上测量拉出值时都不需要调水平。
线岔中心的测量：1． 拉伸测量架，将测量架放在线岔处任一一对钢轨上.旋紧紧固旋钮〔超高尺位于操作人员左侧〕2． 轻轻移动滑块，使观察窗中的十字丝穿插点和线岔中心投影重合。
3． 线岔中心读数：通过读测量架侧面的红色刻度尺和另一内轨内侧交点就可以读出线岔的宽度;红色刻度尺和滑块交点的读数〔读数较小的那一侧〕加上40mm 就是线岔中心偏离某一内轨的距离.500mm 处水平测量：1． 测量架平放与线岔两钢轨面上。
注意：测量架不必拉开。
2． 轻轻移动滑块，分别测出两接触线投影与拉出值读数尺相交的数值，两数值之和为两接触线的水平距离，前后移动测量架，使水平距离约500mm 。
3． 先测某一接触线的导高，按一下“—〞号，再测另一接触线的导高，按一下“=〞，液晶显示数值即为500mm 处高差。
轨距的测量：1． 拉伸测量架，使测脚紧靠钢轨内侧，并旋紧紧固旋钮。
此时可从轨距辅助尺上读出轨距，数值为1400+轨距尺刚露出之读数。
2． 例：轨距尺读数为35mm ，轨距即为：1400+35=1435mm 。
外轨超高测量：1． 拉伸测量架，使测脚紧靠钢轨内侧，并旋紧紧固旋钮。
2． 竖直超高尺，旋动超高尺手轮，调整水平气泡居中，此时超高尺读数即为外轨超高数值。

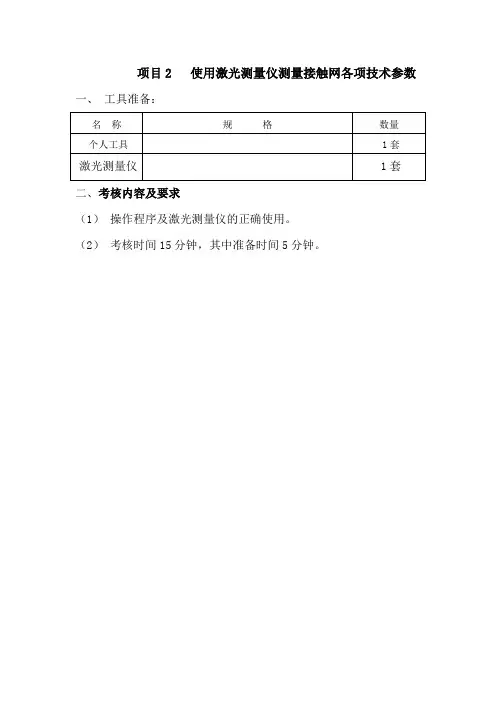

项目2 使用激光测量仪测量接触网各项技术参数一、工具准备：
名称规格数量个人工具1套
激光测量仪1套二、考核内容及要求
（1）操作程序及激光测量仪的正确使用。
（2）考核时间15分钟，其中准备时间5分钟。
合肥供电段接触网工实作技能考评表
项目：使用激光测量仪测量接触网各项技术参数日期：姓名：开始时间：结束时间：
项目配分考核内容评分标准扣分得分操
作技能70分
1.检查测量仪外观有无
损坏并进行校验，校验方
法：在一固定点来回测
量，有误差较小是可调整
滑块上AB两个螺栓。
漏、错每一处扣5分
2.侧面限界测量：将主机
侧放在固定空内，调整超
高尺手动轮使水平气泡
居中，旋紧紧固旋钮，按
处激光打在支柱上，滑块
靠近超高尺侧143mm处按
测量按钮，液晶屏上显示
侧面限界。
漏、错1处扣5分
3.导高测量：拉开测量架
紧固测量架，转动主机将
瞄准分划板靠近观察员，
按下激光发射器，激光束
打到导线上后再按测量
按钮，导高就显示在液晶
屏上。
漏、错每一处扣5分
5.侧面限界每误差20mm扣2分
6.导线高度每误差10mm扣5分
工具使用10分
1.激光测量仪
放置不水平，不稳定扣5
分
2.仪器损坏为失格
安全及其他20分
1.按规定穿戴个人劳保
用品
没少1件扣5分
2.违章作业1次扣5分，
严重违章1次扣10分
违章作业1次扣5分，严
重违章1次扣10分
时间规定时间15分钟，每超过1分钟扣2分，超时5分钟失格
合计100分。
目录一、测量仪简介1.1仪器说明 (3)1.2仪器性能优点 (3)二、测量仪主要技术指标2.1仪器结构简图 (5)2.2仪器主要指标 (6)三、测量仪安全须知和电池使用3.1仪器使用安全须知 (7)3.1.1安全须知及含义 (7)3.1.2基本安全须知 (7)3.1.3一般安全防护措施 (7)3.2电池的使用和充电 (8)四、测量仪的使用4.1开机前准备工作 (9)4.1.1架设仪器 (9)4.1.2开机 (9)4.1.3瞄准 (9)4.2 PDA存储方式 (10)4.2.1按键说明 (10)4.2.2界面说明 (10)4.2.3测量项目 (11)4.2.4参数设置 (14)4.2.5数据保存 (15)4.3 S D卡存储方式 (16)4.3.1按键说明 (16)4.3.2界面说明 (16)4.3.3测量项目 (17)4.3.4参数设置 (21)4.3.5数据管理 (22)4.3.6模式设置 (23)五、测量仪的调校 (24)六、测量仪的注意事项和保养6.1仪器的清洁和保养 (26)6.2仪器的存放和运输 (26)七、软件使用说明7.1 PDA的使用及注意事项 (27)7.2 PDA端软件使用说明 (28)7.2.1连接蓝牙 (28)7.2.2软件功能介绍 (29)7.2.3参数设置 (30)7.2.4数据测量 (32)7.2.5其他操作 (33)7.3 P C端软件使用说明 (36)7.3.1软件功能介绍 (36)7.3.2数据管理 (37)7.3.3系统设置 (41)7.3.4报表打印 (42)7.3.5其他操作 (43)八、售后服务项目 (44)- 2 -JQJ接触网全参数激光测量仪使用说明一、测量仪简介1.1 仪器说明JQJ接触网全参数激光测量仪是我公司为电气化铁道接触网测量作业设计的一体化接触网参数测量仪器。
该测量仪的设计基于全新数字视频瞄准系统，具有找线快捷，测量迅速准确的特点。
用户可根据需求选配SD卡存储功能或含GPS模块的掌上电脑手机来实现迅速精确的测量定位、数据自动存储分析等功能。
