DJJ-8型激光测量仪使用说明可视化版、接触网专业激光测量仪

DJJ-8型接触网激光参数检测仪使用方法1、准备工作（1）仪器放置标准将测量架放置于待测目标下方的轨道面上，拨动测量架右端的轨距手柄，使测量架两端的固定测脚和活动测脚都紧靠钢轨内沿。

保持测量架与轨道基本垂直。

将主机放置于测量架的定位盘上，并使旋紧旋钮处于旋紧状态。

（2）开机打开电源开关后，按下键盘上“启动”按钮，显示屏出现“请向右旋转主机”，根据提示用手轻轻旋转主机头(禁止快速旋转)，直至显示屏上出现视频图像，即表示仪器进入正常测量状态，可以开始测量。

（3）瞄准仪器的显示屏中央有白色十字丝，通过前后挪动测量架和旋转主机头，使十字丝中心与待测目标完全重合。

瞄准时，可先用手转动主机头进行粗调，然后根据需要可旋转微调旋钮进行微调，直到对准目标。

在光线较弱的情况下也可以按“长光”键打开长光[注]用眼睛观察红色激光点辅助瞄准。

（4）、测量在正常测量状态下，瞄准目标后即可按下相应功能键进行测量，并显示测量结果。

如果没有瞄准目标则提示“进入盲区或未对准目标请重新测量”。

2、参数测量（1）、标准模式：导高、拉出值、轨距、超高将仪器按“仪器放置标准”放置；正常测量状态下瞄准目标后，按下“测量”键，即可显示结果（示例如下）:注：拉出值拉向仪器左侧为“+”，拉向右侧为“-”；以仪器右侧超高为“+”，右侧偏低为“-”。

（2）、红线标高、侧面限界测量将仪器按“仪器放置标准”放置；正常测量状态下瞄准支柱上的红线（没标注红线时瞄准目测近似点即可）。

按下 “红线”键，即可显示结果（示例如下）:注：红线高于实际轨面为“+”。

（3）、 500mm 处高差测量将仪器按“仪器放置标准”放置于“500mm 处”下方的任意一对钢轨上。

正常测量状态下按下 “500mm ”键，进入500mm 出高差测量模式。

仪器提示“请测量第一点”，瞄准第一条接触线后按下“测量”键。

仪器提示“请测量第二点”，瞄准第二条接触线，按下“测量”键，即可显示结果（示例如下）:如果显示屏显示的线距数值接近500mm 时按“确认”键完成测量。

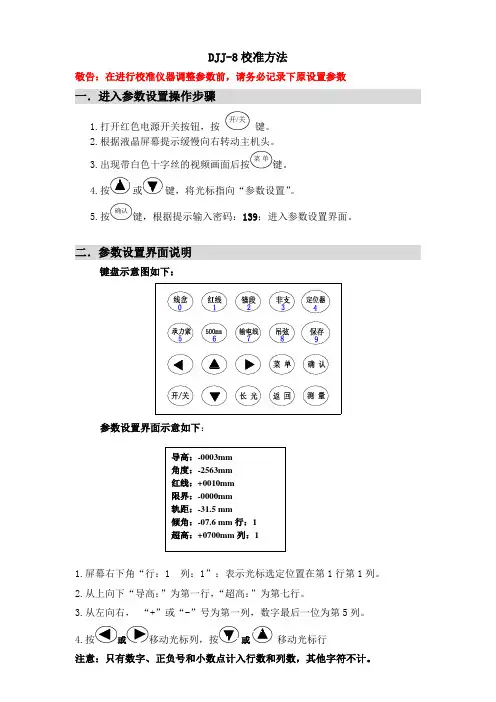

DJJ-8校准方法敬告：在进行校准仪器调整参数前，请务必记录下原设置参数一．进入参数设置操作步骤1.打开红色电源开关按钮，按 开/关 键。

2.根据液晶屏幕提示缓慢向右转动主机头。

3.出现带白色十字丝的视频画面后按菜 单键。

4.。

5.按确认键，根据提示输入密码：139；进入参数设置界面。

二．参数设置界面说明键盘示意图如下：参数设置界面示意如下：1.屏幕右下角“行：1 列：1”：表示光标选定位置在第1行第1列。

2.从上向下“导高：”为第一行，“超高：”为第七行。

3.从左向右， “+”或“-”号为第一列，数字最后一位为第5列。

4.移动光标行注意：只有数字、正负号和小数点计入行数和列数，其他字符不计。

三．各项参数说明１.导高――用于校准导高测量２.角度――用于校准拉出值测量３.红线――用于校准红线测量（一般不用调整）４.限界――用于校准侧面限界测量（一般不用调整）５.轨距――用于校准轨距测量（一般不用调整）６.倾角――用于校准水平测量７.超高――仪器内部参数（不允许调整）四．参数优先级说明第一优先级：“轨距”参数（一般不会有偏差）第二优先级：“倾角”参数第三优先级：“角度”参数第四优先级：“导高”参数。

也就是说如果要调整处于第四优先级的导高参数，就需要先确保第一第二第三优先级的参数正确。

五．何谓“正倒架测量”1.在直线区段找一支柱，钢轨尽量水平（不大于2mm）且钢轨平直。

2.将仪器放于钢轨上，瞄准线夹，按测量键。

记录测量数据。

3.将仪器整体水平旋转180°，放于钢轨上，瞄准同一线夹同一个位置，按测量键，记录测量数据。

六．校验具体方法1、轨距测量数据校验调整轨距测量数据时应调整“轨距”参数。

1)首先用精度较高的测量尺测量参照钢轨的实际轨距，记录轨距数据。

2)然后将测量仪放置在参照钢轨上，瞄准任意一点按测量，记录轨距数据，比较两次轨距数据的差值，若大于0.5mm，应调整“轨距”参数。

3)轨距测量数据与“轨距”参数变化比例关系为1：1。

激光测量仪器使用方法激光测量仪器是一种常用于测量距离、角度、速度等物理量的高精度测量设备，广泛应用于建筑、制造、地理测绘、航空航天等领域。

下面详细介绍一下激光测量仪器的使用方法。

首先，激光测量仪器的使用前需要进行预热操作。

插上电源，打开开关，等待仪器进入工作状态。

在此过程中，请确保仪器放置在平稳的表面上，以免影响测量的准确性。

在进行测量前，我们需要确保激光测量仪器与目标物之间没有遮挡物，以免干扰到激光的传播。

同时，为了获得更加准确的测量结果，我们需要将仪器的测量标准与目标物的标准对齐。

对于距离测量，我们需要将激光测量仪器对准目标物，并保持稳定的手持姿势。

激光测量仪器会发射激光束，并通过接收回波来测量距离。

在接收到回波时，仪器会自动计算并显示出距离值。

在测量过程中要注意避免仪器与目标物有明显的晃动或震动，以免影响测量的准确性。

对于角度测量，激光测量仪器通常配备有转台。

将仪器放置在转台上，并确保转台水平放置，以获得准确的角度测量结果。

在测量前，我们需要通过仪器操作界面上的功能键设置起始角度和终止角度。

然后，激光测量仪器会发射激光束，并在目标物上形成连续的测量区域。

我们可以通过观察测量结果及仪器上的显示屏来进行角度的读数。

对于速度测量，激光测量仪器通常需要配合移动目标进行测量。

在测量前，我们需要在仪器上设定测量范围和测量模式。

然后，对于追踪运动目标的测量，需要将仪器对准目标，并手持仪器进行追踪。

测量仪器会通过测量目标与仪器之间的速度差来计算目标物的速度。

在测量过程中，我们需要保持稳定的手持姿势，并尽量避免与目标物之间有障碍物。

在激光测量仪器的使用过程中，我们需要注意一些常见的注意事项。

首先，激光测量仪器是一种高精度的测量设备，因此使用者需要小心操作，并避免碰撞或摔落。

其次，在测量距离时，需要确保目标物与仪器之间的距离在测量范围内，以免影响测量的准确性。

此外，在测量过程中，如果有遮挡物或干扰源影响到激光的传播，我们需要及时处理，以确保测量结果的准确性。

D J J -8型激光测量仪使用说明可视化版一、 激光测量仪各部分结构的名称DJJ-8主机DJJ-8测量架二、 操作步骤1、 正确安装电池2、 打开电源开关后，按下键盘上“开/关”按钮，3、显示屏出现“请向右旋转主机”，根据提示用手轻轻向右旋转主机头（禁止快速旋转），直至显示屏上出现视频图像，即表示仪器进入正常测量状态，可以开始测量。

（注意：开机后，如果在三分钟之内没有任何操作，仪器会自动关机，在这种状态下，只要按“开／关”键，即可进入正常测量状态。

测量时如果出现定机或屏幕蓝屏，请关掉电源后重新开机。

仪器不用时，请关闭电源开关。

以便节省电能保护仪器）4、 清空内存按下键盘上“菜单”按钮，显示屏将显示内存管理用于清空存储的数据。

当光标指向该选项时，按下“确定”键提示“是否清空内存”请确认数据已经导出或数据为无用数据，按下“确定”则删除存储器中存储的所有的数据，按“返回”键则不进行任何操作退回测量界面。

5、 输入线路信息① 正常测量状态下按下“▼”按钮，显示屏把工区将各个区间代码信息帖在测②按下“?”按钮，清空线路信息③依次输入线路代码、工区代码和区间代码，我们工区将各个区间代码信息帖在测量仪上，方便测量时输入。

如果在输入过程中出现错误，按下“?”按钮，清空线路信息后重新输入。

输入完毕后，检查无误后按下“确认”按钮④当进入隧道测量时要输入隧道代码。

在正常测量状态下按下“▲”按钮，显示屏将显示请输入隧道号：00输入所在隧道代码，检查无误后按下“确认”按钮，如果在输入过程中出现失误，按下“?”按钮删除，每按一次删除一位数。

（提示：隧道测量结束后，同样按下“▲”按钮，表示隧道测量结束。

）三、DJJ-8激光测量仪九大功能及操作步骤（提示：测量前必须进行电池电量检测，方法：正确安装电池开机后，接下“菜单”键即可以在屏幕上看到当前电池电量。

测量仪放置标准：固定测脚侧与定位器限位支座为同一侧。

测量过程中，如常出现目标不在测量范围进入盲区，此时应进行测量仪重启。

DJJ-8型激光测量仪使用说明可视化版一、激光测量仪各部分结构的名称DJJ-8主机DJJ-8测量架二、操作步骤1、正确安装电池2、打开电源开关后，按下键盘上“开/关”按钮，3、显示屏出现“请向右旋转主机”，根据提示用手轻轻向右旋转主机头（禁止快速旋转），直至显示屏上出现视频图像，即表示仪器进入正常测量状态，可以开始测量。

（注意：开机后，如果在三分钟之内没有任何操作，仪器会自动关机，在这种状态下，只要按“开／关”键，即可进入正常测量状态。

测量时如果出现定机或屏幕蓝屏，请关掉电源后重新开机。

仪器不用时，请关闭电源开关。

以便节省电能保护仪器）4、清空内存按下键盘上“菜单”按钮，显示屏将显示内存管理 用于清空存储的数据。

当光标指向该选项时，按下“确定”键提示“是否清空内存”请确认数据已经导出或数据为无用数据，按下“确定”则删除存储器中存储的所有的数据，按“返回”键则不进行任何操作退回测量界面。

5、 输入线路信息① 正常测量状态下按下 “▼”按钮，显示屏 ② 按下“▶”按钮，清空线路信息③ 依次输入线路代码、工区代码和区间代码，我们工区将各个区间代码信息帖在测量仪上，方便测量时输入。

如果在输入过程中出现错误，按下“▶”按钮，清空线路信息后重新输入。

输入完毕后，检查无误后按下“确认”按钮把工区将各个区间代码信息帖在测量仪上，方便使用，达到可视化的效果④当进入隧道测量时要输入隧道代码。

在正常测量状态下按下“▲”按钮，显示屏将显示请输入隧道号：00输入所在隧道代码，检查无误后按下“确认”按钮，如果在输入过程中出现失误，按下“▶”按钮删除，每按一次删除一位数。

（提示：隧道测量结束后，同样按下“▲”按钮，表示隧道测量结束。

）三、DJJ-8激光测量仪九大功能及操作步骤（提示：测量前必须进行电池电量检测，方法：正确安装电池开机后，接下“菜单”键即可以在屏幕上看到当前电池电量。

测量仪放置标准：固定测脚侧与定位器限位支座为同一侧。

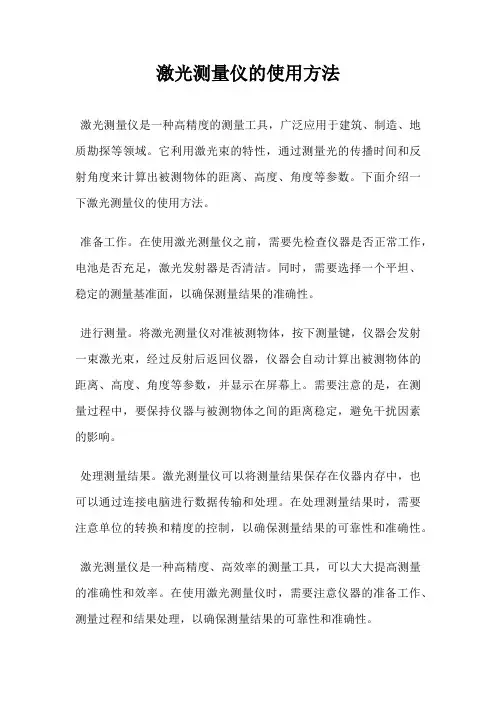

激光测量仪的使用方法
激光测量仪是一种高精度的测量工具，广泛应用于建筑、制造、地质勘探等领域。

它利用激光束的特性，通过测量光的传播时间和反射角度来计算出被测物体的距离、高度、角度等参数。

下面介绍一下激光测量仪的使用方法。

准备工作。

在使用激光测量仪之前，需要先检查仪器是否正常工作，电池是否充足，激光发射器是否清洁。

同时，需要选择一个平坦、稳定的测量基准面，以确保测量结果的准确性。

进行测量。

将激光测量仪对准被测物体，按下测量键，仪器会发射一束激光束，经过反射后返回仪器，仪器会自动计算出被测物体的距离、高度、角度等参数，并显示在屏幕上。

需要注意的是，在测量过程中，要保持仪器与被测物体之间的距离稳定，避免干扰因素的影响。

处理测量结果。

激光测量仪可以将测量结果保存在仪器内存中，也可以通过连接电脑进行数据传输和处理。

在处理测量结果时，需要注意单位的转换和精度的控制，以确保测量结果的可靠性和准确性。

激光测量仪是一种高精度、高效率的测量工具，可以大大提高测量的准确性和效率。

在使用激光测量仪时，需要注意仪器的准备工作、测量过程和结果处理，以确保测量结果的可靠性和准确性。

D D J J J J --型型数数字字化化激激光光接接触触网网检检测测仪仪使使用用说说明明导高拉出值测量1． 拉伸测量架，使两测脚紧靠钢轨内侧，旋紧紧固旋钮〔超高尺位于操作人员左侧〕2． 将主机固定轴插入测量架的滑块上，通过观察窗瞄准接触线投影，轻轻左右移动滑块和前后移动测量架，使接触线上的测量点投影与十字丝穿插点严格重合。

3． 拉出值读取：当接触线上的测量点与十字丝穿插点严格重合时，滑块的边缘与拉出值读数尺相交的读数〔读数较大的那一侧〕为拉出值4． 导高的测量：轻轻的按一下主机上的测量按钮，即可在主机液晶显示屏上读出导高。

5． 测量架构造本身保证了射出的激光束和钢轨面互相垂直，所以无论在直线还是在曲线上测量拉出值时都不需要调水平。

线岔中心的测量：1． 拉伸测量架，将测量架放在线岔处任一一对钢轨上.旋紧紧固旋钮〔超高尺位于操作人员左侧〕2． 轻轻移动滑块，使观察窗中的十字丝穿插点和线岔中心投影重合。

3． 线岔中心读数：通过读测量架侧面的红色刻度尺和另一内轨内侧交点就可以读出线岔的宽度;红色刻度尺和滑块交点的读数〔读数较小的那一侧〕加上40mm 就是线岔中心偏离某一内轨的距离.500mm 处水平测量：1． 测量架平放与线岔两钢轨面上。

注意：测量架不必拉开。

2． 轻轻移动滑块，分别测出两接触线投影与拉出值读数尺相交的数值，两数值之和为两接触线的水平距离，前后移动测量架，使水平距离约500mm 。

3． 先测某一接触线的导高，按一下“—〞号，再测另一接触线的导高，按一下“=〞，液晶显示数值即为500mm 处高差。

轨距的测量：1． 拉伸测量架，使测脚紧靠钢轨内侧，并旋紧紧固旋钮。

此时可从轨距辅助尺上读出轨距，数值为1400+轨距尺刚露出之读数。

2． 例：轨距尺读数为35mm ，轨距即为：1400+35=1435mm 。

外轨超高测量：1． 拉伸测量架，使测脚紧靠钢轨内侧，并旋紧紧固旋钮。

2． 竖直超高尺，旋动超高尺手轮，调整水平气泡居中，此时超高尺读数即为外轨超高数值。

激光测量仪的使用方法
激光测量仪是一种常用的测量工具，可以用于测量距离、角度、高度等物理量。

以下是激光测量仪的一般使用方法：
1. 打开激光测量仪的电源，确保电量充足。

2. 设置测量仪的工作模式，一般有距离测量、角度测量等模式，根据需要选择合适的模式。

3. 对准目标物体，在使用激光测量仪测量距离时，激光测量仪需要对准目标物体，确保激光照射到目标物体上。

4. 激活激光发射，触发激光发射按钮，发射激光。

一般，经过一段时间后会有激光测量仪返回测量结果。

5. 读取测量结果，根据激光测量仪的显示屏上显示的测量结果，可以得到测量的距离、角度等物理量。

6. 根据需要记录测量结果或者进行其他操作。

7. 关闭激光测量仪的电源，确保安全。

需要注意的是，在使用激光测量仪时，要注意激光的安全问题，避免直接照射到眼睛等部位，以免造成伤害。

另外，在使用激光测量仪时，应遵循使用说明书中的操作步骤进行操作，严禁随意更改参数、打开仪器盖板等操作。

目录一、测量仪简介1.1仪器说明 (3)1.2仪器性能优点 (3)二、测量仪主要技术指标2.1仪器结构简图 (5)2.2仪器主要指标 (6)三、测量仪安全须知和电池使用3.1仪器使用安全须知 (7)3.1.1安全须知及含义 (7)3.1.2基本安全须知 (7)3.1.3一般安全防护措施 (7)3.2电池的使用和充电 (8)四、测量仪的使用4.1开机前准备工作 (9)4.1.1架设仪器 (9)4.1.2开机 (9)4.1.3瞄准 (9)4.2 PDA存储方式 (10)4.2.1按键说明 (10)4.2.2界面说明 (10)4.2.3测量项目 (11)4.2.4参数设置 (14)4.2.5数据保存 (15)4.3 S D卡存储方式 (16)4.3.1按键说明 (16)4.3.2界面说明 (16)4.3.3测量项目 (17)4.3.4参数设置 (21)4.3.5数据管理 (22)4.3.6模式设置 (23)五、测量仪的调校 (24)六、测量仪的注意事项和保养6.1仪器的清洁和保养 (26)6.2仪器的存放和运输 (26)七、软件使用说明7.1 PDA的使用及注意事项 (27)7.2 PDA端软件使用说明 (28)7.2.1连接蓝牙 (28)7.2.2软件功能介绍 (29)7.2.3参数设置 (30)7.2.4数据测量 (32)7.2.5其他操作 (33)7.3 P C端软件使用说明 (36)7.3.1软件功能介绍 (36)7.3.2数据管理 (37)7.3.3系统设置 (41)7.3.4报表打印 (42)7.3.5其他操作 (43)八、售后服务项目 (44)- 2 -JQJ接触网全参数激光测量仪使用说明一、测量仪简介1.1 仪器说明JQJ接触网全参数激光测量仪是我公司为电气化铁道接触网测量作业设计的一体化接触网参数测量仪器。

该测量仪的设计基于全新数字视频瞄准系统，具有找线快捷，测量迅速准确的特点。

用户可根据需求选配SD卡存储功能或含GPS模块的掌上电脑手机来实现迅速精确的测量定位、数据自动存储分析等功能。

激光测距仪操作说明书一、概述欢迎您使用激光测距仪，本操作说明书将为您详细介绍如何正确操作激光测距仪并实现精准测量。

在使用前，请仔细阅读本说明书并按照步骤进行操作。

二、安全事项1. 在使用激光测距仪时，请勿直视激光光束，以免对眼睛造成损害。

2. 操作前请确保激光测距仪表面无任何损坏，以免影响精准测量结果。

3. 在使用过程中，请勿将激光测距仪投掷或受到强烈的撞击，以免损坏设备。

4. 请勿将激光测距仪暴露在高温、潮湿或易燃环境下，以免损坏设备或引发安全事故。

5. 在激光测距仪未使用时，请将其存放在干燥、阴凉的地方，远离儿童。

三、操作步骤1. 打开电源连接电源适配器或确保激光测距仪已充好电，按下电源开关，设备启动并显示屏亮起。

2. 设定测量单位在显示屏上选择您需要的测量单位，如厘米、米或英尺。

通过触摸屏上的选项或使用侧面按钮进行选择，并按确认键进行确定。

3. 瞄准目标将激光测距仪对准您要测量的目标物，确保激光光束准确指向目标。

4. 进行测量按下测量按钮，激光测距仪会发送激光光束并接收返回的激光信号。

待信号返回后，显示屏将显示出测量结果。

5. 记录结果若需要记录测量结果，可使用设备上的保存功能或将结果手动记录在纸质文档或其他媒介上。

6. 其他功能激光测距仪可能具备其他功能，如连续测量、面积测量和体积测量等。

您可根据需要参考设备说明书并按照相应步骤进行操作。

四、维护与保养1. 每次使用后，请将激光测距仪存放在干燥、阴凉的地方，并确保其表面干净。

可使用清洁布轻轻擦拭，避免使用化学清洁剂。

2. 定期检查设备表面是否有损坏或异物，若发现请及时修复或清除。

3. 长时间不使用激光测距仪时，请将电池取出以防止电池漏液损坏设备。

4. 请定期进行设备的标定和检测以确保测量结果的准确性。

可联系生产商或指定维修点进行标定服务。

五、常见问题解答1. 为什么测量结果不准确？可能是因为目标物表面反射不佳或设备未正确瞄准目标。

请确保目标物表面干净，光线充足，并重新进行测量。

DJJ-8激光接触网检测仪使用指导书一、简介“DJJ-8激光接触网检测仪”是山东省科学院激光研究所济南蓝动激光技术有限公司最新研制的智能型接触网检测管理系统，该系统由数据采集、数据分析、数据网络传输三部分构成，使得数据管理在接触网工区、供电段、铁路局之间实现无缝连接,形成一个有机整体。

数据采集部分采用激光无合作目标测距技术和光栅测角技术、传感信息融合技术、视频成像技术等。

基于B/S架构的网络化数据分析软件能实现数据的智能化分析和数据共享，为铁路部门搭建接触网参数数字化管理平台，电气化铁路接触网架设及“状态修”提供完美的解决方案。

二、主要技术指标1.导高：范围3000~15000mm，精度±3mm；2.拉出值：范围±1000mm，精度±4mm；3.线岔中心：精度±3mm；4.500mm处高差：精度±4mm；5.轨距：范围1410mm~1470mm，精度±0.3mm；6.水平（超高）：范围±200mm，精度±0.5mm；7.红线标高：精度±4mm；8.侧面限界：精度±5mm；9.承力索与接触线高差：精度±4mm；10.跨距: 精度±4mm；11.非支：精度±4mm；12.定位器坡度：1：n(n精确到0.1)；13.仪器重量和外形尺寸A.重量：主机2.8Kg 测量架3.9Kg-1-B.尺寸：（单位：mm）主机： 230（长）×80（宽）×205（高）测量架： 1622（长）×70（宽）×50（高）三、基本操作1．准备工作（1）仪器放置标准将测量架放置于待测目标下方的轨道面上，拨动测量架右端的轨距手柄，使测量架两端的固定测脚和活动测脚都紧靠钢轨内沿。

保持测量架与轨道基本垂直。

将主机放置于测量架的定位盘上，并使旋紧旋钮处于旋紧状态。

（2）开机打开电源开关后，按下键盘上“启动”按钮，显示屏出现“请向右旋转主机”，根据提示用手轻轻旋转主机头(禁止快速旋转)，直至显示屏上出现视频图像，即表示仪器进入正常测量状态[注]，可以开始测量。

高铁接触网维修岗位实训教学组织方案教学作业指导书（DJJ-8激光测量仪测量接触网几何参数）依据《高铁接触网维修岗位培训规范》I1科目《激光测量仪的使用》共用12课时。

I103激光测量仪接触网几何参数测量课时8个，在接触网实训基地用激光测量仪现场进行讲解和实际操作；为确保实训安全有序开展，确保培训质量及效果，供电教研室特制定本实训教学组织实施方案，请供电各岗位培训师认真学习，在实作培训过程中遵照执行。

一、编制依据1. 实作教学指导书基本信息1.1 岗位高铁接触网维修岗位（0100）1.2 实作科目名称DJJ-8激光测量仪测量接触网几何参数1.3 实作指导书编号SP0100I103通过本次培训，使全体学员能够掌握并会使用激光测量仪( DJJ-8 )，测量接触网几何参数；清楚测量仪上每个按键的作用并会使用测量仪器按照标准操作流程测量接触网（拉出值、导高、外轨超高、侧面限界、无交叉线岔、分段、六跨关节电分相等）几何参数。

．教学组织实施22.1 师资配备2.1.1设主讲培训师2名主要职责：（1）熟悉产品用户手册和安全说明、熟知DJJ-8测量仪的基本操作和测量仪使用注意事项（2）提前将测量仪充好电，并开具所需料具清单交与配合人员，并关注领取情况；（3）负责将学员分成两组（每组约15人;每组由一名主培训师一对一对学员进行讲解）每组设工长一名，按工区管理模式进行分组实作教学模式。

（5）提醒配合人员及时做好影像采集工作，注意收集归类存档。

2.1.2设配合培训师1名主要职责：（1）全程组织学员，负责教学过程的各项工作的协调，确保教学工作安全有序开展；（2）负责维持培训课堂纪律，做好考勤记录；（3）负责实训项目表格的领取及工具物品申请及带领学员组长领取相应工具物品；（4）兼当实训现场监护工作，现场安全监护员必须熟悉操作现场的安全生产规程；（5）负责将学员分成两组（每组15人），并设立工长、副工长，按现场工区管理模式开展培训工作；（7）负责培训资料发放及整理工作，交予工长归档；（8）组织所有学员列队点名，监督各组严格落实模拟实训的相关工作，并做好实训后的点评分析工作；2.2 设置实训作业小组2.2.1组长：工长（1名）副组长：副工长（1名）2.2.2主要职责：（1）负责协助配合培训师，落实培训的所有工作事项；（2）负责协助配合培训师，组织人员到工具室领取相应器具、服装；（3）负责认真检查工具材料数量及状态，确认无误后出库前登记签认；（4）负责实训前，在综合楼1楼实训室门口着装整齐组织列队点名，将学员分2组，列队整齐带到实训场；（5）负责组织组员往返综合楼与实训场，均注意列队整齐；（6）负责实训教学中严格落实天窗标准化各项流程，并做好工作票据签发工作等；（7）负责实训结束后，收集实训服装及工具材料并归还工具室，并填写好记录；（8）负责培训资料收集整理班级保存，期末一并交与班主任存档。

DJJ-8型激光测量仪使用说明可视化版一、激光测量仪各部分结构的名称DJJ-8主机DJJ-8测量架二、操作步骤1、正确安装电池2、打开电源开关后，按下键盘上“开/关”按钮，3、显示屏出现“请向右旋转主机”，根据提示用手轻轻向右旋转主机头（禁止快速旋转），直至显示屏上出现视频图像，即表示仪器进入正常测量状态，可以开始测量。

（注意：开机后，如果在三分钟之内没有任何操作，仪器会自动关机，在这种状态下，只要按“开／关”键，即可进入正常测量状态。

测量时如果出现定机或屏幕蓝屏，请关掉电源后重新开机。

仪器不用时，请关闭电源开关。

以便节省电能保护仪器）4、清空内存按下键盘上“菜单”按钮，显示屏将显示内存管理 用于清空存储的数据。

当光标指向该选项时，按下“确定”键提示“是否清空内存”请确认数据已经导出或数据为无用数据，按下“确定”则删除存储器中存储的所有的数据，按“返回”键则不进行任何操作退回测量界面。

5、 输入线路信息① 正常测量状态下按下 “▼”按钮，显示屏 ② 按下“▶”按钮，清空线路信息③ 依次输入线路代码、工区代码和区间代码，我们工区将各个区间代码信息帖在测量仪上，方便测量时输入。

如果在输入过程中出现错误，按下“▶”按钮，清空线路信息后重新输入。

输入完毕后，检查无误后按下“确认”按钮④ 当进入隧道测量时要输入隧道代码。

在正常测量状态下按下“▲”按钮，显示屏将显示把工区将各个区间代码信息帖在测量仪上，方便使用，达到可视化的效果请输入隧道号：00输入所在隧道代码，检查无误后按下“确认”按钮，如果在输入过程中出现失误，按下“▶”按钮删除，每按一次删除一位数。

（提示：隧道测量结束后，同样按下“▲”按钮，表示隧道测量结束。

）三、DJJ-8激光测量仪九大功能及操作步骤（提示：测量前必须进行电池电量检测，方法：正确安装电池开机后，接下“菜单”键即可以在屏幕上看到当前电池电量。

测量仪放置标准：固定测脚侧与定位器限位支座为同一侧。
