火力发电厂重要低压电动机控制方式

火力发电厂降耗节能措施一、设备概述良村热电、发电机组厂用电率约7.59%、7.89%，与同业对标，与国内先进火电机组有一定差距。

本文结合具体情况从节能改造、优化运行方式等方面深挖节能潜力进行探讨,最大限度降低厂用电率.以适应时代对火电厂发展的需求。

石家庄良村热电是河北南网重要的电源、热源支撑点，锅炉为东方锅炉生产的型号为DG1110/17.4-II12型亚临界一次中间再热自然循环燃煤汽包炉，单机配三台双进双出钢球磨煤机，两台引风机、送风机、一次风机，风机均采用动叶可调轴流式风机。

汽轮机为东方汽轮机生产的亚临界、一次中间再热、三缸双排汽、单轴、两级可调整供热抽汽、凝汽式机组。

配有两台50%BMCR容量的汽泵，一台35%BMCR容量的电泵，两台凝结水泵(一台变频调节)、两台循环泵。

发电机为东方电气制造的QFSN-330-2-20型氢冷发电机，经容量为370MVA的主变接入220kV升压站，发电机出口经高厂变接带厂用电，厂用电分为6KV和400V两个电压等级。

机组大容量辅机和低压厂用变接入6KV系统，低压供电方式采用PC/MCC方式，两台机组设一台高压启动备用变压器。

二、降低厂用电率的具体措施厂用电率的决定因素有多个，辅机电动机的耗电量对厂用电率起着决定性的作用，同时合理调整、运行方式优化、节能改造同样影响着厂用电率。

通过几年的运行，暴露出部分设备在运行时的节能潜力很大，良村热电通过对设备的节能改造取得了明显的效果，厂用电率得到了有效控制。

1.磨煤机高铬钢球改造由于机组为河北南网骨干电厂，经常性参与机组调峰，在晚22:00-次日6:00时间段经常处在机组低负荷状态，有时机组负荷仅略高于最低稳燃负荷，此时即使采用双磨运行,磨煤电耗仍较高依旧居高不下，造成大量能源浪费。

通过考察采用铬锰钨抗磨铸铁球(高铬钢球)替代现使用的中铬钢球，并优化磨球级配方案，首先对1B磨进行更换钢球改造试验，技改后根据运行数据统计分析，在磨煤机出力不变、煤粉细度不变的情况下，1B磨煤单耗能明显下降，电流从之前的140A左右降至115A，电机功率从1200kW/h左右降低至1000kW/h，计算每天节电约4800kWh，按每千瓦0.3元，年单磨运行7000小时计算，年节约费用约42万元以上，节电效果明显。

1．电气一次设备有发电机、变压器、断路器、电抗器等。

电气二次设备有测量表计（电压表、电流表电能表）、继电保护、自动装置、仪用互感器等。

2．电气主接线的基本形式有单母线接线、双母线接线、单元接线和桥型接线等。

角形接线3．单母接线的可靠性比双母接线的小。

4．无汇流母线的电气主接线，常见的基本形式桥型接线、单元接线和角形接线。

5．厂用负荷根据其用电设备在生产中的作用和突然断电所造成的危害程度进行分类，共分为I类、II类、III类负荷。

6．厂用电源按其用途可分为四种，即工作电源、备用电源、启动电源和事故保安电源。

7．发热对电器的不利影响有机械强度下降、绝缘性能降低和接触电阻增加等。

8．设备热稳定校验用的短路电流持续时间tk包括三部分，分别是保护动作时间、断路器固有分闸时间和断路器开断时电弧持续时间。

9．在电气设备选择中，断路器与隔离开关相比，其特殊选择项目是开断电流和短路关合电流。

10．配电装置的最小安全净距A1是带电部分与接地部分间的距离，在这一距离下，不论是正常最高工作电压还是内、外部过电压都不致使空气间隙的击穿。

A2的含义是不同相的带电部分之间的空间最小安全净距。

；11．火电厂的中央信号包括事故信号和预告信号两种，它们分别由灯光信号和音响信号构成。

12．凝汽式火电厂的效率比热电厂低，原因是热量被循环水带走造成热量损失。

13．电气设备分为两大类，通常将生产和分配电能的设备称为一次设备，把对一次设备进行测量和控制、监视、保护的设备称为二次设备。

14。

主接线中的汇流母线担负了汇集与分配电能的作用。

15.单母线接线和双母线接线属于有汇流母线的电气主接线形式，一台半断路器接线、单元接线和桥形接线角形接线属于没有汇流母线的电气主接线形式。

16. 内桥接线适用于线路较长和变压器不需要经常切换的情况情况；外桥接线适用于线路较短和变压器需要经常切换的情况情况。

17.火电厂按输出能源分为热电厂和凝汽式火电厂，后者的效率低于前者。

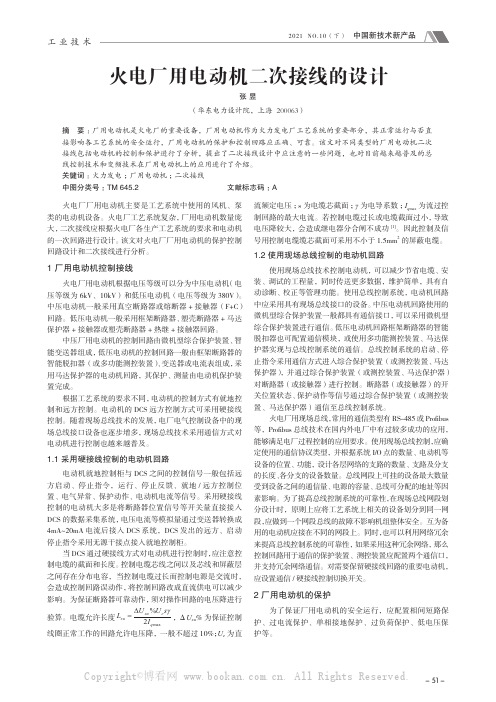

中国新技术新产品2021 NO.10（下）- 51 -工 业 技 术火电厂厂用电动机主要是工艺系统中使用的风机、泵类的电动机设备。
