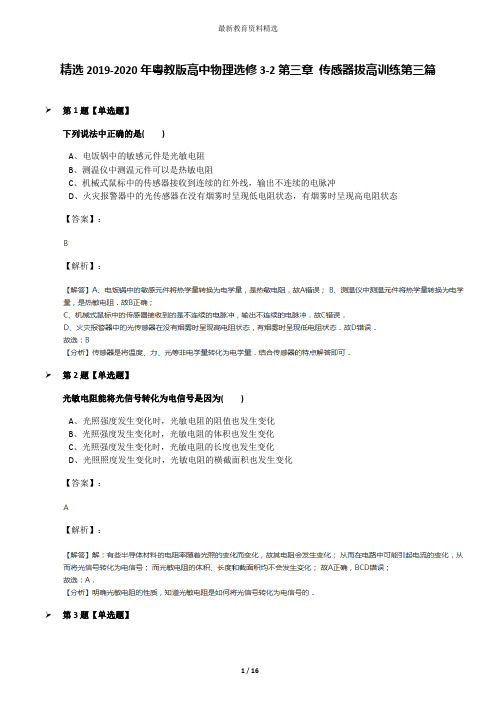

精选2019-2020年粤教版高中物理选修3-2第三章传感器拔高训练第三篇
第1题【单选题】
下列说法中正确的是( )
A、电饭锅中的敏感元件是光敏电阻
B、测温仪中测温元件可以是热敏电阻
C、机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲
D、火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态
【答案】：
【解析】：
第2题【单选题】
光敏电阻能将光信号转化为电信号是因为( )
A、光照强度发生变化时，光敏电阻的阻值也发生变化
B、光照强度发生变化时，光敏电阻的体积也发生变化
C、光照强度发生变化时，光敏电阻的长度也发生变化
D、光照照度发生变化时，光敏电阻的横截面积也发生变化
【答案】：
【解析】：
第3题【单选题】
传感器是一种采集信息的重要器件，如图所示是一种测定压力的电容式传感器．当待测压力F作用于可动膜片电极上时，以下说法中错误的是( )
A、若F向上压膜片电极，电路中有从a到b的电流
B、若F向上压膜片电极，电容器的电容增大
C、若F向上压膜片电极，电流表指针发生偏转
D、若电流表有示数，则说明压力F发生变化
【答案】：
【解析】：
第4题【单选题】
传感器在日常生活中有着广泛的应用，它的种类多种多样，其性能也各不相同．空调机在室内温度达到设定的温度后，会自动停止工作，空调机内实现这一功能的传感器是( )
A、力传感器
B、光传感器
C、温度传感器
D、声传感器
【答案】：
【解析】：。

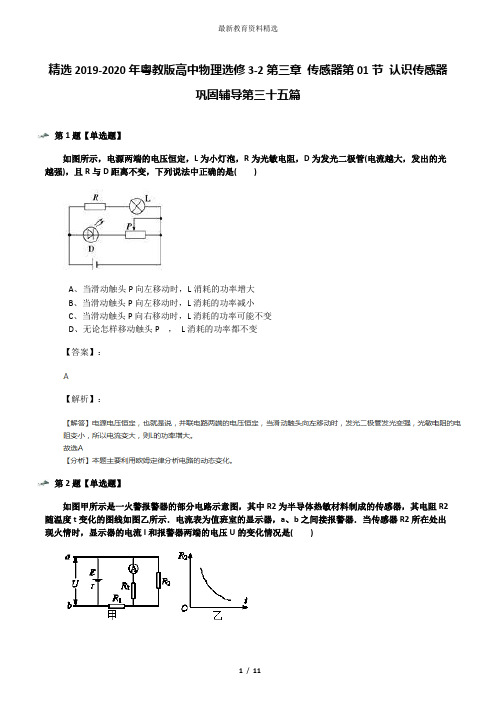

精选2019-2020年粤教版高中物理选修3-2第三章传感器第01节认识传感器巩固辅导第三十五篇第1题【单选题】如图所示，电源两端的电压恒定，L为小灯泡，R为光敏电阻，D为发光二极管(电流越大，发出的光越强)，且R与D距离不变，下列说法中正确的是( )A、当滑动触头P向左移动时，L消耗的功率增大B、当滑动触头P向左移动时，L消耗的功率减小C、当滑动触头P向右移动时，L消耗的功率可能不变D、无论怎样移动触头P ，L消耗的功率都不变【答案】：【解析】：第2题【单选题】如图甲所示是一火警报警器的部分电路示意图，其中R2为半导体热敏材料制成的传感器，其电阻R2随温度t变化的图线如图乙所示．电流表为值班室的显示器，a、b之间接报警器．当传感器R2所在处出现火情时，显示器的电流I和报警器两端的电压U的变化情况是( )A、I变大，U变大B、I变小，U变小C、I变小，U变大D、I变大，U变小【答案】：【解析】：第3题【单选题】如图示为某电容传声器结构示意图，当人对着传声器讲话时，膜片会振动．若某次膜片振动时，膜片与极板距离减小，则在此过程中( )A、膜片与极板间的电容变小B、极板的带电量增大C、膜片与极板间的电场强度变小D、电阻R中无电流通过【答案】：【解析】：第4题【单选题】在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制．如图所示，R1为电阻箱，R2为半导体热敏电阻，C为电容器。
已知热敏电阻的阻值随温度的升高而减小，则有( )A、若R1固定，当环境温度降低时电压表的示数减小B、若R1固定，当环境温度降低时R1消耗的功率增大C、若环境温度不变，当电阻箱R1的阻值增大时，电容器C的电荷量增大D、若R1固定，环境温度不变，当电容器C两极板间的距离增大时极板之间的电场强度减小【答案】：【解析】：第5题【单选题】街道旁的路灯、江海里的航标灯都要求夜晚亮、白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的( )A、压敏性B、光敏性C、热敏性D、三种特性都利用了【答案】：【解析】：第6题【单选题】如图所示是室外光控路灯的模拟电路，用发光二极管LED模仿路灯，RG为光敏电阻，R1的最大电阻为51kΩ，R2为330kΩ，则下列说法中不正确的是( )A、在图中虚线方框A中应添加的元件为“与门”B、在图中虚线方框A中应添加的元件为“非门”C、要想在天更暗时路灯才会亮，应该把R1的阻值调大些D、通过发光二极管LED的电流，不经过光敏电阻RG【答案】：【解析】：第7题【单选题】通常当人走向银行门口时，门就会自动打开，是因为门上安装了下列那种传感器( )A、温度传感器B、压力传感器C、红外线传感器D、声音传感器【答案】：【解析】：第8题【单选题】如图所示是一个基本逻辑电路。

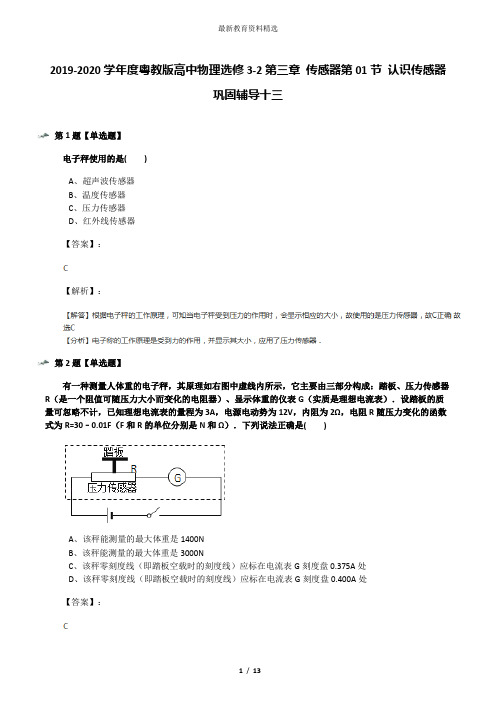

2019-2020学年度粤教版高中物理选修3-2第三章传感器第01节认识传感器巩固辅导十三第1题【单选题】电子秤使用的是( )A、超声波传感器B、温度传感器C、压力传感器D、红外线传感器【答案】：【解析】：第2题【单选题】有一种测量人体重的电子秤，其原理如右图中虚线内所示，它主要由三部分构成：踏板、压力传感器R（是一个阻值可随压力大小而变化的电阻器）、显示体重的仪表G（实质是理想电流表）．设踏板的质量可忽略不计，已知理想电流表的量程为3A，电源电动势为12V，内阻为2Ω，电阻R随压力变化的函数式为R=30﹣0.01F（F和R的单位分别是N和Ω）．下列说法正确是( )A、该秤能测量的最大体重是1400NB、该秤能测量的最大体重是3000NC、该秤零刻度线（即踏板空载时的刻度线）应标在电流表G刻度盘0.375A处D、该秤零刻度线（即踏板空载时的刻度线）应标在电流表G刻度盘0.400A处【答案】：【解析】：第3题【单选题】如图所示，是一个测定液面高度的传感器，在导线芯的外面涂上一层绝缘物质，放在导电液体中，导线芯和导电液体构成电容器的两极，把这两极接入外电路，当外电路中的电流变化说明电容值增大时，则导电液体的深度h变化为( )A、h增大B、h减小C、h不变D、无法确定【答案】：【解析】：第4题【单选题】如图是某电子秤的原理图，人只要站在踏板上，仪表G就能显示人的体重，踏板下面的传感器R实质是一个阻值可随压力大小而变化的电阻，显示体重的仪表G实质是理想电流表，如果不计踏板的质量，电阻R随人的体重G变化的函数关系式为R=a﹣kG（a、k是常量，G和R的单位分别是N和Ω）．下列说法正确的是( )A、传感器R不是一个力电传感器B、闭合电路测量时，电路中的电流随人的体重均匀变化C、该秤零刻度线（即踏板空载时的刻度线）应标在电流表G刻度盘的零刻度处D、如果要扩大电子秤的量程，滑动变阻器R′接入电路中的电阻应调大【答案】：【解析】：第5题【单选题】如图所示为一测定液面高低的传感器示意图，A为固定的导体芯，B为导体芯外面的一层绝缘物质，C 为导电液体，把传感器接到图示电路中，如果检测到通过电流表的电流方向向右，则( )A、导体芯与导电液体构成的电容正在变大B、导体芯与导电液体构成的电容正在充电C、导体芯与导电液体构成的电容正对面积正在减小D、导电液体的液面正在升高【答案】：【解析】：第6题【单选题】如图所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时，表针自左向右的偏转角度为θ；现用手掌挡住部分光线，表针自左向右的偏转角度为θ′，则可判断( )A、θ′＝θB、θ′＜θC、θ′＞θD、不能确定【答案】：【解析】：第7题【单选题】利用光敏电阻制作的光传感器，记录了传送带上工作的输送情况，如图1所示为某工厂成品包装车间的光传感记录器，光传感器B能接收到发光元件A发出的光，每当工件挡住A发出的光时，光传感器输出一个电信号，并在屏幕上显示出电信号与时间的关系，如图2所示，若传送带始终匀速运动，每两个工件间的距离为0.2m，则下述说法正确的是( )A、传送带运动的速度是0.1 m/SB、传送带运动的速度是0.2 m/SC、该传送带每小时输送1200个工件D、该传送带每小时输送7200个工件【答案】：【解析】：第8题【单选题】办公大楼的大门能“看到”人的到来或离开而自动开或关，利用的传感器是( )A、生物传感器B、红外传感器C、温度传感器D、压力传感器【答案】：【解析】：第9题【单选题】有一种测量人体重的电子秤，其原理如图中的虚线所示，它主要由三部分构成：踏板、压力传感器R(是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)．设踏板的质量可忽略不计，已知理想电流表的量程为3 A，电源电动势为12 V，内阻为2 Ω，电阻R随压力变化的函数式为R＝30－0.02F(F和R的单位分别是N和Ω)．下列说法正确的是( )A、该秤能测量的最大体重是1 500 NB、该秤能测量的最大体重是1 300 NC、该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.375 A处D、该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.400 A处【答案】：【解析】：第10题【多选题】为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，如图所示是原理图。
2019-2020学年度高中物理选修3-2第01节认识传感器粤教版复习特训二十九第1题【单选题】街道旁的路灯利用半导体的电学特性制成了白天自动熄灭，夜晚自动点亮的装置，该装置的工作原理是应用了半导体的( )A、光敏性B、压敏性C、热敏性D、三个特性同时应用【答案】：【解析】：第2题【单选题】下列情况中，应用了温度传感器的是( )A、商场里的自动玻璃门B、夜间自动打开的路灯C、夜间有声音时就亮的楼梯灯D、自动恒温冰箱【答案】：【解析】：第3题【单选题】现代社会越来越智能化，而智能化就离不开传感器，请问下列常见物品中使用了温度传感器的是( )A、电冰箱B、遥控器C、教室走廊灯D、宾馆火灾报警器【答案】：【解析】：第4题【单选题】一台电风扇，只有白天有人接近时，电风扇才转动，实现这一功能所需要的传感器为( )A、声传感器和温度传感器B、光照传感器和红外线传感器C、温度传感器和触发传感器D、声传感器和触发传感器【答案】：【解析】：第5题【单选题】电容式传感器是用来将各种非电信号转变为电信号的装置。
由于电容器的电容C取决于极板正对面积S、极板间距离d以及极板间的电介质这几个因素，当某一物理量发生变化时就能引起上述某个因素的变化，从而又可推出另一个物理量的值的变化，如图所示是四种电容式传感器的示意图，关于这四个传感器的作用下列说法不正确的是( )A、甲图的传感器可以用来测量角度B、乙图的传感器可以用来测量液面的高度C、丙图的传感器可以用来测量压力D、丁图的传感器可以用来测量速度【答案】：【解析】：第6题【单选题】振弦型频率传感器的结构如图所示，它由钢弦和永磁铁两部分组成，钢弦上端用固定夹块夹紧，下端的夹块与一膜片相连接，当弦上的张力越大时，弦的固有频率越大．这种装置可以从线圈输出电压的频率确定膜片处压力的变化．下列说法正确的是( )A、当软铁块与磁铁靠近时，a端电势高B、当软铁块与磁铁靠近时，b端电势高C、膜上的压力较小时，线圈中感应电动势的频率低D、膜上的压力较大时，线圈中感应电动势的频率高【答案】：【解析】：第7题【单选题】下列说法中正确的是( )A、电饭锅中的敏感元件是光敏电阻B、测温仪中的测温元件可以是热敏电阻C、机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲D、火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态【答案】：【解析】：第8题【多选题】如图所示是利用硫化镉制成的光敏电阻自动计数的示意图，其中A是发光仪器，B是光敏电阻（光照时电阻会变小），下列说法中正确的是( )A、当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小B、当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大C、当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小D、当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大【答案】：【解析】：第9题【多选题】如图所示是某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则( )A、当有人通过而遮蔽光线时，A、B之间电压升高B、当有人通过而遮蔽光线时，A、B之间电压降低C、当仅增大R2的阻值时，可增大A、B之间的电压D、当仅减小R2的阻值时，可增大A、B之间的电压【答案】：【解析】：第10题【多选题】如图所示为某商厦安装的光敏电阻自动计数器的示意图。
2019-2020年高中选修3-2物理第三章传感器第01节认识传感器粤教版知识点练习第四十五篇第1题【单选题】普通电熨斗中用到的传感器是( )A、温度传感器B、生物传感器C、压力传感器D、声音传感器【答案】：【解析】：第2题【单选题】如图所示是会议室和宾馆房间的天花板上装有的火灾报警器的结构原理图：罩内装有发光二极管LED、光电三极管和不透明的挡板．平时光电三极管接收不到LED发出的光，呈现高电阻状态．发生火灾时，下列说法正确的是( )A、进入罩内的烟雾遮挡了光线，使光电三极管电阻更大，检测电路检测出变化发出警报B、光电三极管温度升高，电阻变小，检测电路检测出变化发出警报C、进入罩内的烟雾对光有散射作用，部分光线照到光电三极管上，电阻变小，发出警报D、以上说法均不正确【答案】：【解析】：第3题【单选题】金属铂的电阻值对温度高低非常敏感，如图中可能表示金属铂电阻的U－I图线是( ) A、B、C、D、【答案】：【解析】：第4题【单选题】大量信息的存储和多用户的使用对信息安全提出了严峻的挑战，下列四项中对计算机系统的信息危害最大的是( )A、内存大小B、计算机病毒C、电脑的存储速度D、电脑的计算速度【答案】：【解析】：第5题【单选题】电子秤使用的是( )A、超声波传感器B、温度传感器C、压力传感器D、光传感器【答案】：【解析】：第6题【单选题】计算机光驱的主要部分是激光头，它可以发射脉冲激光信号，激光扫描光盘时，激光头利用光敏电阻自动计数器将反射回来的脉冲信号传输给信号处理系统，再通过计算机显示出相应信息．光敏电阻自动计数器的示意图如图所示，其中R1为光敏电阻，R2为定值电阻，此光电计数器的基本工作原理是( )A、当有光照射R1时，处理系统获得低电压B、当无光照射R1时，处理系统获得高电压C、信号处理系统每获得一次低电压就计数一次D、信号处理系统每获得一次高电压就计数一次【答案】：【解析】：第7题【单选题】如图所示为一测定液面高低的传感器示意图，A为固定的导体芯，B为导体芯外面的一层绝缘物质，C 为导电液体，把传感器接到图示电路中，如果检测到通过电流表的电流方向向右，则( )A、导体芯与导电液体构成的电容正在变大B、导体芯与导电液体构成的电容正在充电C、导体芯与导电液体构成的电容正对面积正在减小D、导电液体的液面正在升高【答案】：【解析】：第8题【单选题】在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制．如图所示，R1为电阻箱，R2为半导体热敏电阻，C为电容器。
2019-2020学年度粤教版高中物理选修3-2第三章传感器练习题三第1题【单选题】当前传感器被广泛应用于各种电器、电子产品之中，下述关于常用的几种家用电子器件所采用传感器说法中，不正确的是( )A、电视机对无线遥控信号的接收主要是采用了光电传感器B、电子体温计中主要是采用了温度传感器C、电脑所用的光电鼠标主要是采用声波传感器D、电子秤中主要是采用了力电传感器【答案】：【解析】：第2题【单选题】下列情况中，应用了温度传感器的是( )A、商场里的自动玻璃门B、夜间自动打开的路灯C、夜间有声音时就亮的楼梯灯D、自动恒温冰箱【答案】：【解析】：第3题【单选题】如图所示，Rt为金属热电阻，R1为光敏电阻，R2和R3均为定值电阻，电源电动势为E ，内阻为r ，V为理想电压表，现发现电压表示数增大，可能的原因是( )A、金属热电阻温度升高或光照增强，其他条件不变B、金属热电阻温度降低或光照减弱，其他条件不变C、金属热电阻温度降低或光照增强，其他条件不变D、金属热电阻温度升高或光照减弱，其他条件不变【答案】：【解析】：第4题【单选题】数字信号比模拟信号具有的有点是( )A、抗干扰力差B、加密较差C、便以计算机处理D、传输简单【答案】：【解析】：第5题【单选题】为了防止火灾的发生，在宾馆房间的天花板上大多装有一个传感器，该传感器是( )A、气体传感器B、光敏电阻传感器C、压力传感器D、烟雾传感器【答案】：【解析】：第6题【单选题】在“传感器的简单应用”试验中，用光照射半导体做成的光敏电阻时，光敏电阻的阻值将( )A、大大增大B、保持不变C、大大减小D、如何变化不能确定【答案】：【解析】：第7题【单选题】通常当人走向银行门口时，门就会自动打开，是因为门上安装了下列那种传感器( )A、温度传感器B、压力传感器C、红外线传感器D、声音传感器【答案】：【解析】：第8题【单选题】NTC热敏电阻器即负温度系数热敏电阻器，也就是指阻值随温度的升高而减小的电阻．负温度系数的热敏电阻R 2接入如图所示电路中，R1为定值电阻，L为小灯泡，当温度降低时（不考虑灯泡和定值电阻阻值随温度变化）( )A、小灯泡变亮B、小灯泡变暗C、R 1两端的电压增大D、电流表的示数增大【答案】：【解析】：第9题【单选题】下列说法正确的是( )A、楼道里的灯只有天黑时出现声音才亮，说明它的控制电路中只有声传感器B、电子秤所使用的测力装置是温度传感器C、用点电荷代替带电体，应用的是理想模型法D、伽利略在利用理想实验探究力和运动关系时，使用的是等效替代法【答案】：【解析】：第10题【单选题】电子秤使用的是( )A、超声波传感器B、温度传感器C、压力传感器D、光传感器【答案】：【解析】：。
1 第三章 传感器 章末复习课
【知识体系】
[答案填写] ①变换或转换 ②敏感元件 ③转换元件 ④热敏电阻 ⑤光敏电阻 主题1 常见敏感元件的特点 1．光敏电阻． 光敏电阻由金属硫化物等半导体材料制成，其电阻率对光非常敏感．光敏电阻的阻值与所受光照的强度有关，光照增强阻值减小，光照减弱阻值增大． 2．金属热电阻． 金属热电阻的电阻率随温度升高而增大． 3．热敏电阻． 热敏电阻是由半导体材料制成的，其电阻率对温度非常敏感．热敏电阻有正温度系数和负温度系数两种．正温度系数热敏电阻的阻值随温度升高而增大，负温度系数热敏电阻的阻值随温度升高而减小． 4．电容器． 平行板电容器的电容与极板面积，极板间距及电介质材料有关，电容器可以感知引起电容变化的任一外界信息，并将其转化为电容变化．例如，当极板受力时会改变极板间距，从而引起电容变化． 5．霍尔元件． 能够把磁感应强度这个磁学量转换成电压这个电学量． 【典例1】 (多选)如图所示是火警报警装置的一部分电路示意图，其中R2是半导体热敏传感器，它的阻值随温度升高而减小，a、b接报警器，则( ) 2
A．R2处发生火情时，电流表示数变小 B．R2处发生火情时，电流表示数变大 C．当a、b两点间电压显著变大，报警器开始报警 D．当a、b两点间电压显著变小，报警器开始报警 解析：当R2处发生火情时，R2阻值减小，则总阻值减小，由闭合电路欧姆定律可知，电路中电流增大，故A错误，B正确；因电路中电流增大，则由Uab＝E－Ir可知，ab两端的电压减小，报警器开始报警，故C错误，D正确． 答案：BD 针对训练 1.如图所示是某居民小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则( )
①当有人通过而遮蔽光线时，A、B之间电压升高 ②当有人通过而遮蔽光线时，A、B之间电压降低 ③当仅增大R2的阻值时，可增大A、B之间的电压 ④当仅减小R2的阻值时，可增大A、B之间的电压 A．①③ B．①④ C．②③ D．②④ 解析：R1是光敏电阻，有光照射时，阻值变小，当有人通过而遮蔽光线时，R1的阻值变大，回路中的电流I减小，A、B间的电压U＝IR2减小，故①错误，②正确；由闭合电路欧姆定律得：U＝E－I(R1＋r)，当仅增大R2的阻值时，电路中的电流减小，A、B间的电压U增大，故③正确；
当仅减小R2的阻值时，电路中的电流增大，A、B间的电压U减小，故④错误． 答案：C 主题2 传感器在实际问题中的应用 1．传感器是以一定的精度和规律，将所感受到的物理量(如力、热、磁、光、声等)转换成便于测量的量(一般是电学量)的一类元件． 2．传感器的应用过程包括三个环节：感、传、用． 3
(1)“感”是指传感器的敏感元件感受信息； (2)“传”是指通过电路等将传感器敏感元件获取的信息传给执行机构． (3)“用”是指执行机构利用传感器传来的信息进行某种显示或某种动作． 3．传感器电路问题的处理思路． 处理与传感器有关的电路设计问题时，可将整个电路分解为： (1)传感器所在的信息采集部分； (2)转化传输部分(这部分电路往往与直流电路的动态分析有关)； (3)执行电路部分． 【典例2】 图为由电源、电磁继电器、滑动变阻器、绿灯泡、小电铃、半导体热敏电阻、开关、导线等组成的一个高温报警器电路图，要求是：正常情况绿灯亮，有险情时电铃报警，则图中的甲、乙、丙分别是( )
A．小电铃、半导体热敏电阻、绿灯泡 B．绿灯泡、小电铃、半导体热敏电阻 C．半导体热敏电阻、小电铃、绿灯泡 D．半导体热敏电阻、绿灯泡、小电铃 解析：根据要求，在常温下热敏电阻甲阻值较大，电磁铁磁性较弱，不能将衔铁吸下，此时绿灯所在电路接通，绿灯亮，所以丙为绿灯；温度升高，热敏电阻阻值较小，控制电路电流增大时，电磁铁磁性增大，将衔铁吸下，丙电路断开，乙电路接通电铃响，所以乙为小电铃．由以上的分析可知，甲是半导体热敏电阻． 答案：C
针对训练 2.(多选)电子打火机的点火原理是压电效应，压电片在受压时会在两侧形成电压且电压大小与压力近似成正比．现有一利用压电效应制造的电梯加速度传感器，如图所示．压电片安装在电梯地板下，电压表与压电片构成闭合回路用来测量压电片两侧形成的电压．若发现电压表示数增大，下列说法正确的是( ) 4
A．电梯一定加速上升 B．电梯可能减速下降 C．电梯加速度一定向上 D．电梯加速度一定向下 解析：电压表示数增大说明人对地板的压力变大，对人受力分析知地板对人的支持力大于人所受重力，即人的加速度一定向上，所以电梯可能向上加速，也可能向下减速，故AD错误，BC正确． 答案：BC
统揽考情 传感器在生产和科技中的应用越来越广泛，这使传感器的原理及应用在高考中出现的可能性有所增加．主要以选择题为主，分值为6分左右． 真题例析 (2016·全国Ⅰ卷)现要组装一个由热敏电阻控制的报警系统，当要求热敏电阻的温度达到或超过60 ℃时，系统报警，提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过Ic
时就会报警)，电阻箱(最大阻值为999.9 Ω)，直流电源(输出电压为U，内阻不计)，滑动变阻
器R1(最大阻值为1 000 Ω)，滑动变阻器R2(最大阻值为2 000 Ω)，单刀双掷开关一个，导线若干． 在室温下对系统进行调节，已知U约为18 V，Ic约为10 mA；流过报警器的电流超过20 mA时，报警器可能损坏；该热敏电阻的阻值随温度的升高而减小，在60 ℃时阻值为650.0 Ω. (1)完成待调节的报警系统原理电路图的连线．
(2)在电路中应选用滑动变阻器________(选填“R1”或“R2”)． (3)按照下列步骤调节此报警系统． ①电路接通前，需将电阻箱调到一定的阻值，根据实验要求，这一阻值为____________Ω；滑动变阻器的滑片应置于________(选填“a”或“b”)端附近，不能置于另一端的原因是_______________． 5
②将开关向________(选填“c”或“d”)端闭合，缓慢移动滑动变阻器的滑片，直至________________________________________． (4)保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用． 解析：(1)根据题意可知，本实验要求能用电阻箱进行校准，故电阻箱应与热敏电阻并联，利用单刀双掷开关进行控制；它们再与报警器和滑动变阻器串联即可起到报警作用；(2)电压为
18 V，而报警时的电流为10 mA，此时电阻约为：R＝1810×10－3 Ω＝1 800 Ω，而热敏电阻的阻值约为650 Ω，故滑动变阻器接入电阻约为1 150 Ω，故应选择R2；(3)①因要求热敏电阻达到60 ℃时报警，此时电阻为650 Ω，故应将电阻箱调节至650 Ω，然后由最大调节滑动变阻器，直至报警器报警，故开始时滑片应在b端；目的是让电流由小到大调节，保证报警器的安全使用；②将开关接到c端与电阻箱连接，调节滑动变阻器直至报警器开始报警即可；然后再接入热敏电阻，电路即可正常工作． 答案：(1)如图所示
(2)R2 (3)①650.0 b 保证报警器的安全使用 ②c 报警器开始报警 针对训练 如图，足够长的直线ab靠近通电螺线管，与螺线管平行．用磁传感器测量ab上各点的磁感应强度B，在计算机屏幕上显示的大致图象是( )
解析：通电螺线管周围磁场分布如图．磁感线密集的地方磁感应强度B大，可见中点正上方磁感应强度B小．而两端无限远的地方磁感应强度趋于0，对照图象，C对． 6
答案：C 1．如图所示，质量不计的弹簧竖直固定在水平面上，t＝0时刻，将一金属小球从弹簧正上方某一高度处由静止释放，小球落到弹簧上压缩弹簧到最低点，然后又被弹起离开弹簧，上升到一定高度后再下落，如此反复．通过安装在弹簧下端的压力传感器，测出这一过程弹簧弹力F随时间t变化的图象如图所示，则( )
A．t1时刻小球速度最大 B．t1～t2这段时间内，小球的速度先增大后减小 C．t2～t3这段时间内，小球所受合外力一直减小 D．t1～t3全过程小球的加速度先减小后增大 解析：t1时刻小球刚与弹簧接触，与弹簧接触后，先做加速度不断减小的加速运动，当弹力增大到与重力平衡，即加速度减为零时，速度达到最大，故A错误；t2时刻，弹力最大，故弹簧的压缩量最大，小球运动到最低点，速度等于零，故t1～t2这段时间内，小球的加速度先减小后增加，小球的速度先增大后减小，故B正确；t2～t3这段时间内，从最低点被弹起到弹簧恢复原长位置，此过程中小球所受合外力先减小到零，然后增加，选项C错误；t2～t3这段时间内，小球处于上升过程，先做加速度不断减小的加速运动，后做加速度不断增大的减速运动，则在t1～t3全过程中，小球先向下做加速度减小的加速运动，后做加速度增加的减速运动；然后上升阶段再做加速度减小的加速运动，后做加速度增加的减速运动，故选项D错误． 答案：B 2.(多选)如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器(图中未画出)相连接．则( )
