列管式换热器原理列管式换热器是一种常见的换热设备,它通过管道内的流体与外部介质的热交换来实现热量的传递。
在工业生产和生活中,列管式换热器被广泛应用于加热、冷却和热回收等领域。
本文将介绍列管式换热器的原理及其工作过程。
列管式换热器的原理基本上是利用了流体在管道内的流动和外部介质之间的热传导来实现热量的传递。
在列管式换热器中,流体通过管道流动,而外部介质则围绕着管道进行热交换。
当流体在管道内流动时,它会与管壁接触,通过管壁与外部介质进行热交换,从而实现热量的传递。
列管式换热器通常由管束、管板、壳体和管束固定装置等部件组成。
管束是由许多管子组成的,它们通常是平行排列的,形成了一个整体。
管板则用于固定管束,使其保持在一定的位置。
壳体则是管束和管板的外部保护结构,起到保护和支撑的作用。
而管束固定装置则用于固定管束,防止在使用过程中发生移动或振动。
列管式换热器的工作过程通常分为两个流体之间的热交换。
当热流体进入换热器时,它会通过管道流动,并与管道内的冷流体进行热交换。
在这个过程中,热流体会释放热量,使得冷流体温度升高。
而热流体则会冷却下来,完成了热量的传递。
这样,通过不同流体之间的热交换,实现了热能的传递和利用。
列管式换热器的原理简单清晰,工作效率高,因此在工业生产和生活中得到了广泛的应用。
它不仅可以用于加热和冷却,还可以用于热回收和能量利用。
在化工、电力、食品等行业中,列管式换热器都扮演着重要的角色,为生产和生活提供了便利。
总的来说,列管式换热器的原理是基于流体之间的热交换,通过管道内的流动和管壁与外部介质之间的热传导来实现热量的传递。
它的工作过程简单高效,被广泛应用于工业生产和生活中。
随着科技的不断进步,列管式换热器的性能和效率将会得到进一步提升,为人们的生产和生活带来更多的便利和效益。
列管式换热器原理
列管式换热器是一种常见的热交换设备,它通过管道内的流体与管外的流体进行热交换,广泛应用于化工、电力、石油、制药等领域。
本文将介绍列管式换热器的原理及其工作过程。
首先,列管式换热器的原理是基于热传导和对流传热的基本原理。
当两种不同温度的流体通过换热器内外的管道时,热量会通过管壁传导到另一种流体中,从而使两种流体的温度发生变化,实现热量的传递。
其次,列管式换热器的工作过程可以分为对流传热和传导传热两个阶段。
在对流传热阶段,流体在管内外表面形成对流层,通过对流传热来实现热量的传递;而在传导传热阶段,热量则通过管壁的传导来传递到另一种流体中。
列管式换热器的设计和选型需要考虑多种因素,包括流体的性质、流量、温度、压力等参数。
在实际应用中,需要根据具体的工艺要求和环境条件来选择合适的换热器型号和材质,以确保其正常运行和长期稳定性。
此外,列管式换热器的热效率也是一个重要的考量因素。
通过合理的设计和优化换热器结构,可以提高换热器的热效率,降低能耗,从而达到节能减排的目的。
总的来说,列管式换热器是一种高效、可靠的热交换设备,其原理和工作过程相对简单清晰,但在实际应用中需要综合考虑多种因素,以确保其正常运行并发挥最佳的换热效果。
希望本文能对您对列管式换热器有一个更深入的了解。
列管式换热器的传热效率引言换热器作为热工学中的重要设备,广泛应用于许多领域中,其中列管式换热器是常见的一种类型。
本文将重点讨论列管式换热器的传热效率,并着重探讨其中的关键因素。
1.列管式换热器概述列管式换热器是一种将两个流体通过一系列管道进行热交换的设备。
其基本原理是利用管道中的流体与外部流体接触,通过传导、对流和辐射等方式,实现热量的传递。
列管式换热器通常由管束和外壳两部分组成,其中管束中的管道为热交换的主要区域。
2.传热效率的定义传热效率是指换热器实际传递的热量与理论上最大可能传递的热量之比。
传热效率一般用ϵ表示,其计算公式如下:ϵ=(Q实际传递的热量)/(Q理论上最大可能传递的热量)3.影响传热效率的因素3.1温度差温度差是影响传热效率的重要因素之一。
传热速率与温度差成正比,当温度差增大时,传热速率也随之增加,从而提高传热效率。
3.2流体性质流体的性质,如热导率、比热容等,对传热效率也有显著影响。
热导率越大、比热容越小的流体,其传热效率通常较高。
3.3流体流速流体流速是影响传热效率的关键因素之一。
较高的流速可以增加传热面与流体的接触频率,提高传热效率。
3.4换热面积换热面积是列管式换热器传热效率的重要影响因素。
换热面积越大,传热面与流体的接触面积就越大,传热效率也就提高。
3.5温差分布温差分布是影响传热效率的难点之一。
由于流体在管道内的流速和温度分布不均匀,导致热量无法完全传递,从而影响传热效率。
4.提高传热效率的方法4.1优化设计在列管式换热器的设计过程中,可以通过合理选择换热面积、优化管道布局等方式,提高传热效率。
4.2流体流速控制通过控制流体的流速,可以增加传热面与流体的接触频率,提高传热效率。
4.3温度分布均匀合理调整流体流速和温度分布,可以减小温差分布,提高传热效率。
4.4清洁维护定期对列管式换热器进行清洗和维护,保持换热面的清洁,可以减少污垢对传热的影响,提高传热效率。
结论通过对列管式换热器的传热效率进行分析,我们可以得出以下结论:传热效率受多个因素的共同影响,包括温度差、流体性质、流体流速、换热面积和温差分布等。

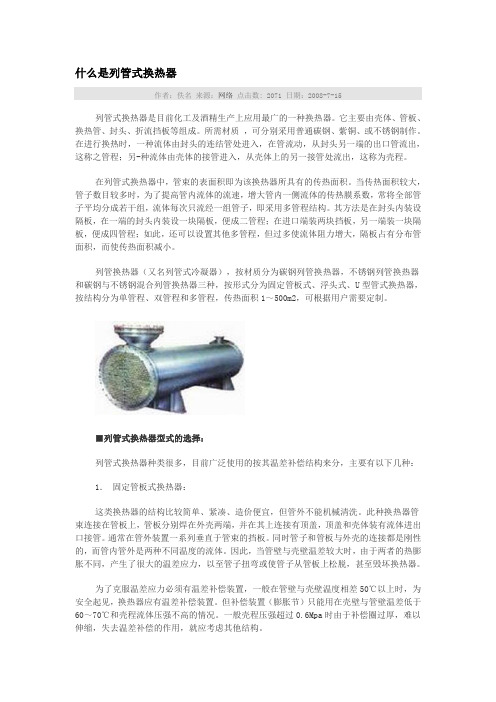

什么是列管式换热器作者:佚名来源:网络点击数: 2071 日期:2008-7-15列管式换热器是目前化工及酒精生产上应用最广的一种换热器。
它主要由壳体、管板、换热管、封头、折流挡板等组成。
所需材质,可分别采用普通碳钢、紫铜、或不锈钢制作。
在进行换热时,一种流体由封头的连结管处进入,在管流动,从封头另一端的出口管流出,这称之管程;另-种流体由壳体的接管进入,从壳体上的另一接管处流出,这称为壳程。
在列管式换热器中,管束的表面积即为该换热器所具有的传热面积。
当传热面积较大,管子数目较多时,为了提高管内流体的流速,增大管内一侧流体的传热膜系数,常将全部管子平均分成若干组,流体每次只流经一组管子,即采用多管程结构。
其方法是在封头内装设隔板,在一端的封头内装设一块隔板,便成二管程;在进口端装两块挡板,另一端装一块隔板,便成四管程;如此,还可以设置其他多管程,但过多使流体阻力增大,隔板占有分布管面积,而使传热面积减小。
列管换热器(又名列管式冷凝器),按材质分为碳钢列管换热器,不锈钢列管换热器和碳钢与不锈钢混合列管换热器三种,按形式分为固定管板式、浮头式、U型管式换热器,按结构分为单管程、双管程和多管程,传热面积1~500m2,可根据用户需要定制。
■列管式换热器型式的选择:列管式换热器种类很多,目前广泛使用的按其温差补偿结构来分,主要有以下几种:1.固定管板式换热器:这类换热器的结构比较简单、紧凑、造价便宜,但管外不能机械清洗。
此种换热器管束连接在管板上,管板分别焊在外壳两端,并在其上连接有顶盖,顶盖和壳体装有流体进出口接管。
通常在管外装置一系列垂直于管束的挡板。
同时管子和管板与外壳的连接都是刚性的,而管内管外是两种不同温度的流体。
因此,当管壁与壳壁温差较大时,由于两者的热膨胀不同,产生了很大的温差应力,以至管子扭弯或使管子从管板上松脱,甚至毁坏换热器。
为了克服温差应力必须有温差补偿装置,一般在管壁与壳壁温度相差50℃以上时,为安全起见,换热器应有温差补偿装置。
列管式换热器列管式换热器是一种常见的换热设备,通常用于多种工业领域,如化工、石油、电力、制药等。
它的工作原理是通过将一个或多个管道(称为管子)插入一个外壳中,并使热交换流体通过管子和壳体之间流动,以实现热量的传递。
设计举例:化工厂中的列管式换热器。
工艺要求:1.热源介质为低温烟气(300℃,2000Nm³/h)。
2.冷却介质为水(20℃,1000L/h)。
3.需要达到的换热效果:烟气温度降低到200℃以下。
设计步骤:1.确定换热面积:根据热负荷计算,烟气的热负荷(Q)为:Q = mcΔT其中,m为烟气质量流量,c为烟气比热容,ΔT为烟气温度差。
在本例中,m为2000Nm³/h,c取1000J/(kg·℃),ΔT为300℃。
另外,换热器的换热系数(U)可以根据实际情况选择一个合适的数值。
假设U为1000W/(m²·℃)。
根据换热方程,换热面积(A)可由以下公式计算:Q = UAΔTlm其中,ΔTlm为对数平均温差,可根据进出口温度计算得到。
综上所述,可以计算得到所需的换热面积。
2.确定管子数量和布局:根据换热面积和设计要求,可以确定所需管子的数量和布局。
通常情况下,管子的数量选择为偶数,并且可以采用等间距布置。
3.材料选择:根据介质的性质和工艺要求,选择合适的材料用于制作管子和壳体。
常用的材料有不锈钢、镍合金、铜等。
4.热力设计:根据所需传热量、管子数量和进出口温度等参数,计算出每根管子的传热量。
同时,根据流体的流动参数,确定管子的直径和管道内流速。
一般情况下,可以保持流速在1-3m/s之间。
5.结构设计:根据换热器的实际需求和工艺要求,设计并确定壳体内部的分隔板、支撑杆等结构。
这些结构可以增强换热效果和传热效率,并帮助流体均匀分布。
6.安全设计:在列管式换热器的设计中,需要考虑各种安全因素,如压力、温度和泄漏等。
可以通过安全阀、温度控制器和泄漏检测器等装置来保障设备的安全运行。
什么是列管式换热器?列管式换热器主要由壳体、管束、管板(又称花板)和顶盖(又称封头)等部件构成。
管束安装在壳体内,两端用胀接或焊接方式固定在管板上,两种流体分别流经管内外进行换热。
水流经管内的称为管程水冷却器,流经管外的称壳程水冷却器。
为提高流体的流速常在壳程设折流挡板。
常用挡板有两种:圆缺形(也称弓形)和交替排列的环形及圆盘形。
目前广泛使用的列管式换热器主要有以下几种。
(1)固定管板列管式换热器见图5-1-17及图5-1-18。
两端管板是和壳体连为一体的。
其特点是结构简单,适用于管内外温差小、管外物料较清洁、不易结垢的情况。
管内外温差大于50℃时,因壳体和管束的热膨胀程度不同,可能将管子拉弯或拉松,损坏换热器。
这时如壳体承受压力不太高,则可采用在壳体上具有补偿圈(或称膨胀节)的固定管板式换热器。
管内流体通过一程管束就流出的称单程换热器,如图5-1-17。
有时为提高管内流体的流速,可设计成双程、四程或六程换热器。
如图5-1-18为双程换热器,流体通过第一程后,再折回,流过第二程管束后才流出。
(2)浮头列管式换热器见图5-1-19。
该种换热器一端的管板不与壳体相连,便于自由伸缩。
适用于管内外温差较大、需常拆卸清洗的情况。
其结构较复杂。
(3)U形列管式换热器见图5-1-20。
该种换热器只有一端设管板,U形管的两端分别装在管板两侧,封头用隔板隔成两室,管子可以自由伸缩。
其结构比浮头式简单,化工厂中常见。
列管式水冷却器几乎是最常见的型式。
与前几种型式相比,其单位体积所能提供的传热面积要大得多,传热效率高,结构紧凑、坚固、能选用多种材质,可以用于高温、高压的大型装置。
列管式换热器的结构列管式换热器(Shell and Tube Heat Exchanger),也称为壳程换热器,是一种常见的热交换设备。
它由一个外壳和装在壳体内的一系列管子组成。
外壳和管子之间通过密封结构连接在一起,使流体在外壳和管子之间进行热交换。
下面就是列管式换热器的详细结构。
1. 外壳(Shell):列管式换热器的外壳通常呈圆柱形状,由承受压力的金属材料制成。
外壳中有一个进料口和一个出料口,用于将流体引入和引出。
2. 管束(Tube Bundle):管束是列管式换热器的关键部件,由一系列平行排列的管子组成。
管子通常是圆形的,有各种不同的材料可供选择,如钢、不锈钢、铜、铝等。
管束的一端通常固定在壳体内,另一端可以自由伸缩,以允许管子在温度变化时扩张和收缩。
3. 管板(Tube Sheet):管束的两端通常与管板相连接。
管板是一个厚实的金属板,上面有一系列与管子外径相匹配的孔。
管子通过这些孔插入管板,形成与壳内空间隔离的管侧和壳侧。
4.密封结构:为了确保流体只在管侧和壳侧之间进行热交换,列管式换热器必须具有有效的密封结构。
一种常见的密封结构是在管板和壳体之间使用防泄漏垫片。
这种垫片可以防止流体从壳侧泄漏到管侧或反之。
密封结构还可以包括密封垫圈、止推垫片等。
5.弹性支撑装置:由于温度变化等原因,管束会发生径向或轴向的热胀冷缩。
为了允许管束自由伸缩,列管式换热器通常配备了弹性支撑装置。
这些装置可以是弹簧、法兰或其他形式的支撑装置,以保证管束在应力范围内自由伸缩。
6.管侧流体通道:当流体通过管侧流通时,流体会在管子内部进行热交换。
管侧流体通道由一系列管子组成,管子通常是平行排列的。
流体进入管侧流道后,在管子内部形成一种交叉流或平行流形式,与壳侧的流体进行热交换。
7.壳侧流体通道:当流体通过壳侧流通时,流体会在管束外部进行热交换。
壳侧流体通道由管束外壳内的空间组成,流体在该空间内流动。
壳侧流体可以是单相流体,也可以是多相流体(如汽液两相流),流体通常以横向或纵向的方式流动。
安阳工学院课程设计说明书课程名称:化工原理课程设计设计题目:列管式换热器院系:化学与环境工程学院学生姓名:郭小康学号:201005040021专业班级:10高分子材料与工程-1班指导教师:路有昌2012年11月15日课程设计任务设计题目列管式换热器学生姓名郭小康所在院系化学与环境工程学院专业、年级、班10高分子材料-1班设计要求:(1)处理能力:5×105 t/a热水(2)操作条件:①热水:入口温度80℃,出口温度60℃.②冷却介质:循环水,入口温度30℃,出口温度40℃.③允许压降:不大于105Pa.④每年按300天计算,每天24小时连续运行.学生应完成的工作:(1)根据换热任务和有关要求确认设计方案;(2)初步确认换热器的结构和尺寸;(3)核算换热器的传热面积和流体阻力;(4)确认换热器的工艺结构。
参考文献阅读:《化工容器及设备》、《化工原理》、《化工容器及设备》、《化工单元过程及设备课程设计》、《热交换器设计手册》、《换热原理及计算》工作计划:因为本课程设计一共安排了两周时间,所以,第一周主要进行换热器特性参数的有关计算与查阅,第二周按照自己的计算的参数进行换热器的绘制工作。
任务下达日期:2012年11月05日任务完成日期:2012年11月16日指导老师(签名):学生(签字):列管式换热器设计[摘要]通过对列管式换热器的设计,首先要确定设计的方案,选择合适的计算步骤。
查得计算中用到的各种数据,对该换热器的传热系数传热面积工艺结构尺寸等等要进行核算,与要设计的目标进行对照是否能满足要求,最终确定换热器的结构尺寸为设计图纸做好准备和参考,来完成本次课程设计。
[关键字] 换热器标准方案核算结构尺寸目录第一章.概述 (4)第二章.方案的设计与拟定 (6)第三章.设计计算 (9)3.1确定设计方案 (9)3.1.1选择换热器的类型 (9)3.1.2流动空间及流速的测定 (9)3.2确定物性数据 (9)3.3计算总传热系数 (10)3.3.1热流量 (10)3.3.2平均传热温差 (10)3.3.3冷却水用量 (11)3.4计算传热面积 (12)3.5工艺结构尺寸 (12)3.5.1管径与管内流速 (12)3.5.2管程数与传热管数 (12)3.5.3传热管排列和分程方法 (13)3.5.4壳体内径 (13)3.5.5折流板 (14)3.5.6接管 (14)3.6换热器核算 (15)3.6.1热量核算 (15)3.6.1.1壳程对流传热系数 (15)3.6.1.2管程对流传热系数 (16)3.6.1.3传热系数K (16)3.6.1.4传热面积S (17)3.6.2换热器内流体的流动阻力 (17)3.6.2.1管程流动阻力 (17)3.6.2.2壳程阻力 (18)3.6.2.3换热器的主要结构尺寸和计算结果 (19)第四章.设计小结 (20)第五章. 收获与致谢 (22)第六章.参考文献 (23)第一章概述在不同温度的流体间传递热能的装置称为热交换器,简称为换热器。
在换热器中至少要有两种温度不同的流体,一种流体温度较高,放出热量;另一种流体则温度较低,吸收热量。
在化工、石油、动力、制冷、食品等行业中广泛使用各种换热器,它们也是这些行业的通用设备,并占有十分重要的地位。
换热器的分类适用于不同介质、不同工况、不同温度、不同压力的换热器,结构型式也不同,换热器的具体分类如下:一、换热器按传热原理分类1、表面式换热器表面式换热器是温度不同的两种流体在被壁面分开的空间里流动,通过壁面的导热和流体在壁表面对流,两种流体之间进行换热。
表面式换热器有管壳式、套管式和其他型式的换热器。
2、蓄热式换热器蓄热式换热器通过固体物质构成的蓄热体,把热量从高温流体传递给低温流体,热介质先通过加热固体物质达到一定温度后,冷介质再通过固体物质被加热,使之达到热量传递的目的。
蓄热式换热器有旋转式、阀门切换式等。
3、流体连接间接式换热器流体连接间接式换热器,是把两个表面式换热器由在其中循环的热载体连接起来的换热器,热载体在高温流体换热器和低温流体之间循环,在高温流体接受热量,在低温流体换热器把热量释放给低温流体。
4、直接接触式换热器直接接触式换热器是两种流体直接接触进行换热的设备,例如,冷水塔、气体冷凝器等。
二、换热器按用途分类1、加热器加热器是把流体加热到必要的温度,但加热流体没有发生相的变化。
2、预热器预热器预先加热流体,为工序操作提供标准的工艺参数。
3、过热器过热器用于把流体(工艺气或蒸汽)加热到过热状态。
4、蒸发器蒸发器用于加热流体,达到沸点以上温度,使其流体蒸发,一般有相的变化。
随着换热器在工业生产中的地位和作用不同,换热器的类型也多种多样,不同类型的换热器也各有优缺点,性能各异。
列管式换热器是最典型的管壳式换热器,它在工业上的应用有着悠久的历史,而且至今仍在所有换热器中占据主导地位。
第二章方案设计和拟订根据任务书给定的冷热流体的温度,来选择设计列管式换热器中的固定管板式换热器;再依据冷热流体的性质,判断其是否易结垢,来选择管程走什么,壳程走什么。
在这里,冷水走管程,热水走壳程。
从手册中查得冷热流体的物性数据,如密度,比热容,导热系数,黏度。
计算出总传热系数,再计算出传热面积。
根据管径管内流速,确定传热管数,标准传热管长为3m,算出传热管程,传热管总根数等等。
再来就校正传热温差以及壳程数。
确定传热管排列方式和分程方法。
根据设计步骤,计算出壳体内径,选择折流板,确定板间距,折流板数等,再设计壳程和管程的内径。
分别对换热器的热量,管程对流系数,传热系数,传热面积进行核算,再算出面积裕度。
最后,对传热流体的流动阻力进行计算,如果在设计范围内就能完成任务。
根据固定管板式的特点:结构简单,造价低廉,壳程清洗和检修困难,壳程必须是洁净不易结垢的物料。
U形管式特点:结构简单,质量轻,适用于高温和高压的场合。
管程清洗困难,管程流体必须是洁净和不易结垢的物料。
浮头式特点:结构复杂、造价高,便于清洗和检修,完全消除温差应力,应用普遍。
我们设计的换热器的流体是冷热水,不易结垢,再根据造价低,经济的原则我们选用固定管板式换热器。
根据以下原则:(1) 不洁净和易结垢的流体宜走管内,以便于清洗管子。
(2) 腐蚀性的流体宜走管内,以免壳体和管子同时受腐蚀,而且管子也便于清洗和检修。
(3) 压强高的流体宜走管内,以免壳体受压。
(4) 饱和蒸气宜走管间,以便于及时排除冷凝液,且蒸气较洁净,冷凝传热系数与流速关系不大。
(5) 被冷却的流体宜走管间,可利用外壳向外的散热作用,以增强冷却效果。
(6) 需要提高流速以增大其对流传热系数的流体宜走管内,因管程流通面积常小于壳程,且可采用多管程以增大流速。
(7) 粘度大的液体或流量较小的流体,宜走管间,因流体在有折流挡板的壳程流动时,由于流速和流向的不断改变,在低Re(Re>100)下即可达到湍流,以提高对流传热系数。
我们选择冷水走管程,热水走壳程。
流体流速的选择:增加流体在换热器中的流速,将加大对流传热系数,减少污垢在管子表面上沉积的可能性,即降低了污垢热阻,使总传热系数增大,从而可减小换热器的传热面积。
但是流速增加,又使流体阻力增大,动力消耗就增多。
所以适宜的流速要通过经济衡算才能定出。
此外,在选择流速时,还需考虑结构上的要求。
例如,选择高的流速,使管子的数目减少,对一定的传热面积,不得不采用较长的管子或增加程数。
管子太长不易清洗,且一般管长都有一定的标准;单程变为多程使平均温度差下降。
这些也是选择流速时应予考虑的问题。
在本次设计中,根据表换热器常用流速的范围,取管内流速s m u i /1.1 。
管子的规格和排列方法:选择管径时,应尽可能使流速高些,但一般不应超过前面介绍的流速范围。
易结垢、粘度较大的液体宜采用较大的管径。
我国目前试用的列管式换热器系列标准中仅有φ25×2.5mm 及φ19×2mm 两种规格的管子。
在这里,选择 φ25×2.5mm 管子。
管长的选择是以清洗方便及合理使用管材为原则。
长管不便于清洗,且易弯曲。
一般出厂的标准钢管长为6m ,则合理的换热器管长应为1.5、2、3或6m 。
此外,管长和壳径应相适应,一般取L/D 为4~6(对直径小的换热器可大些)。
在这次设计中,管长选择3m 。
管子在管板上的排列方法有等边三角形、正方形直列和正方形错列等,等边三角形排列的优点有:管板的强度高;流体走短路的机会少,且管外流体扰动较大,因而对流传热系数较高;相同的壳径内可排列更多的管子。
正方形直列排列的优点是便于清洗列管的外壁,适用于壳程流体易产生污垢的场合;但其对流传热系数较正三角排列时为低。
正方形错列排列则介于上述两者之间,即对流传热系数(较直列排列的)可以适当地提高。
在这里选择三角形排列。
管子在管板上排列的间距 (指相邻两根管子的中心距),随管子与管板的连接方法不同而异。
通常,胀管法取t=(1.3~1.5)do ,且相邻两管外壁间距不应小于6mm ,即t≥(d+6)。
焊接法取t=1.25do 。
管程和壳程数的确定 当流体的流量较小或传热面积较大而需管数很多时,有时会使管内流速较低,因而对流传热系数较小。
为了提高管内流速,可采用多管程。
但是程数过多,导致管程流体阻力加大,增加动力费用;同时多程会使平均温度差下降;此外多程隔板使管板上可利用的面积减少,设计时应考虑这些问题。
列管式换热器的系列标准中管程数有1、2、4和6程等四种。
采用多程时,通常应使每程的管子数大致相等。
根据计算,管程为2程,壳程为单程。
折流挡板:安装折流挡板的目的,是为了加大壳程流体的速度,使湍动程度加剧,以提高壳程对流传热系数。
最常用的为圆缺形挡板,切去的弓形高度约为外壳内径的10~40%,一般取20~25%,过高或过低都不利于传热。
两相邻挡板的距离(板间距)h为外壳内径D的(0.2~1)倍。
系列标准中采用的h值为:固定管板式的有150、300和600mm三种,板间距过小,不便于制造和检修,阻力也较大。
板间距过大,流体就难于垂直地流过管束,使对流传热系数下降。
这次设计选用圆缺形挡板。
换热器壳体的内径应等于或稍大于(对浮头式换热器而言)管板的直径。
初步设计时,可先分别选定两流体的流速,然后计算所需的管程和壳程的流通截面积,于系列标准中查出外壳的直径。
主要构件的选用:(1)封头封头有方形和圆形两种,方形用于直径小的壳体(一般小于400mm),圆形用于大直径的壳体。
(2)缓冲挡板为防止壳程流体进入换热器时对管束的冲击,可在进料管口装设缓冲挡板。
(3)导流筒壳程流体的进、出口和管板间必存在有一段流体不能流动的空间(死角),为了提高传热效果,常在管束外增设导流筒,使流体进、出壳程时必然经过这个空间。
