毕业设计：基于PLC的自动门系统控制简介本文档旨在描述一个基于可编程逻辑控制器（PLC）的自动门系统控制的毕业设计项目。
该项目旨在设计和实现一个自动门系统，利用PLC来控制门的开关和安全功能。
目标该项目的主要目标是设计一个可靠且安全的自动门系统，能够根据用户的需求自动打开和关闭。
同时，系统也应该具备以下功能：- 检测门的位置和状态，以确保门在正确的位置关闭和打开。
- 检测门口的人员，以便根据需要自动打开门。
- 在门口检测到障碍物时自动停止门的运动，并提供警报通知。
- 集成安全开关和传感器，以确保门在安全条件下操作。
系统设计以下是该自动门系统的基本设计要点：1. PLC控制器：使用PLC作为控制器，负责接收和处理来自传感器和开关的输入信号，并控制门的运动和安全功能。
2. 传感器：使用适当的传感器来检测门的位置、状态和门口的人员。
这可以包括门位传感器、门状态传感器和人员检测传感器。
3. 电机驱动：使用合适的电机驱动装置控制门的开关运动。
电机驱动装置应能够提供足够的动力和控制门的速度。
4. 安全功能：集成安全开关和传感器，以便在检测到障碍物或其他危险情况时停止门的运动，并提供警报通知。
实施计划以下是该项目的实施计划：1. 确定需求：详细了解用户对自动门系统的需求和功能要求。
2. 设计系统：根据需求，设计自动门系统的整体架构和功能模块。
3. 采购设备：购买所需的PLC控制器、传感器、电机驱动装置和其他必要的组件。
4. 系统集成：将PLC控制器、传感器和电机驱动装置进行集成，并进行必要的配置和编程。
5. 测试和调试：对系统进行全面测试，确保各功能正常运行，并进行必要的调试和修复。
6. 文档撰写：编写毕业设计报告，详细记录整个项目的设计、实施和测试过程。
7. 演示和评估：进行系统演示，并接受指导教师和评委的评估和反馈。
预期成果通过完成该毕业设计项目，预期将获得以下成果：1. 设计并实施一个基于PLC的自动门系统，能够按需打开和关闭，并具备安全功能。
1.实验目的通过一个实验，实现以下内容的熟练操作和使用。
●逻辑控制的方法●定时器的作用及使用方法●程序编译及调试2.实验地点及设备9B-301 西门子S7-1200PLC实验平台3.实验内容及要求（1）背景及I/O分配某大酒店自动门，在门内侧和外侧各装有—个超声波探测器。
探测器探测到有人后0.5秒，自动门打开；探测到无人后1秒，自动门关闭。
该任务中门的开、关用一个执行电机控制，电机正转时开门，电机反转时关门。
因此，共有两个输出。
探测器探测到有人后0.5秒，自动门开始打开。
若一直探测到有人，则打开到全开为止；若打开过程中又探测到无人，则停止打开。
探测器探到无人后1秒，自动门开始关闭。
若一直探测到无人，则关闭到全关闭为止；若关闭过程中又探测到有人，则停止关闭。
两个超声波探测器采用输出开关式探测器，探测到有人时开关闭合，无人时开关断开。
除两个探测器外，该任务中还应有开门限位和关门限位，故该任务中共有4个输入信号。
输入信号：内探测器I0.0 用带自锁按键模拟外探测器I0.1 用带自锁按键模拟开限位I0.2 用带自锁按键模拟关限位I0.3 用带自锁按键模拟输出信号：开门Q0.6 用信号灯模拟关门Q0.7 用信号灯模拟内部信号：开门延时关门延时（2）编写正确的PLC程序，实现自动门的控制，编写程序并调试。
4.实验步骤（1）首先，先根据要求在草稿纸上画出符合要求的电路图；（2）根据电路图在TIA Portal v11 组态软件中画出电路图；（3）在西门子S7-1200PLC实验平台上链接电路；（4）下载并验证。
5.实验记录（分析）及讨论分析：当I0.0或者I0.1任意一个或两个都按动时，表示内外探测器至少有一个探测到有人。
经过定时器延迟0.5S后，Q0.6工作驱动一个LED灯亮，表示自动门打开。
同时Q0.6常闭触点断开，防止Q0.7工作，即防止触发关门。
、当I0.0与I0.1均没有按动时，表示内外探测器均没有探测到人。

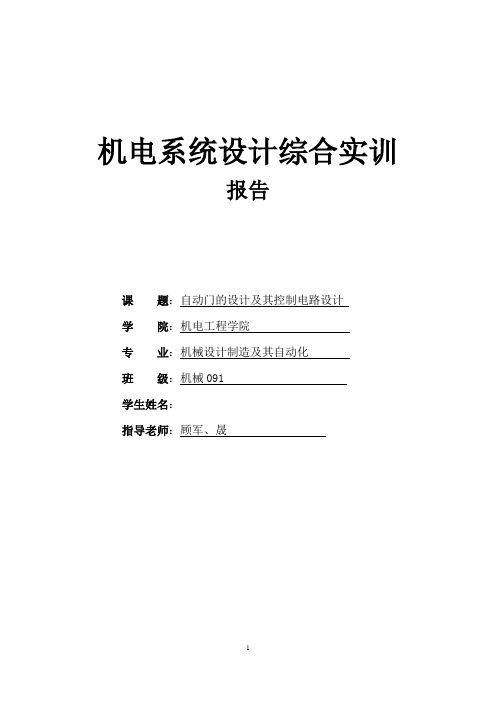

机电系统设计综合实训报告课题：自动门的设计及其控制电路设计学院：机电工程学院专业：机械设计制造及其自动化班级：机械091学生姓名：指导老师：顾军、晟引言在经济飞速发展的当今社会，高楼耸立的大厦、宾馆、酒店、银行、商场、写字楼、车库等，自动门已是随处可见。
自动门的工作方式是通过自动门内外两侧的传感器来感应人或车辆的出入，当人走近自动门时传感器感应到人的存在，给控制器一个开门信号，控制器通过驱动装置将门打开。
当人通过门之后，再将门关闭。
由于自动门在通电后可以实现无人管理，不但能给我们带来进出方便，而且可以节约空调能源、防风、防尘、降低噪音等好处，更能让门显得大方美观。
早期的自动门控制系统采用继电器逻辑控制，已逐渐被淘汰。
基于慧鱼、PLC、单片机控制的自动门由于具有故障率低、可靠性高、维修方便等优点，因而得到广泛的应用。
因此选择自动门作为典型综合实训课题来巩固我们对慧鱼软件、单片机、PLC等应用技术的学习。
1.系统功能分析自动门整体结构图如图1.1所示。
自动门控制装置的硬件组成：自动门控制装置由门内光电探测开关K1，门外光电探测开关K2，开门到位限位开关K3，关门到限位开关K4，开门、关门执行机构KM1（电动机正反转），传动机构等部件。
控制要求：1）当有人由内到外或由外到内通过光电检测开关K1或K2时，开门执行机构KM1动作，电动机正转，到达开门限位开关K3位置时，电机停止运行。
2）自动门在开门位置停留10秒后，自动进入关门过程，关门执行机构KM1被起动，电动机反转，当门移动到关门限位开关K4位置时，电机停止运行。
3）在关门过程中，当有人员由外到内或由内到外通过光电检测开关K2或K1时，应立即停止关门，并自动进入开门程序。
图1.12.总体方案在本次综合实训中，我们分别采用了三种不同的应用技术对自动门进行控制，依次为慧鱼系统控制、PLC控制和单片机控制。
其中慧鱼系统利用“六面可拼接体”这种开放的零件来完成机电一体化的工业设计为主的模型组建，来构建或者模拟现实，充分的培养和发挥了设计者的创新能力，有助于设计者在实践过程中将多学科多领域的综合知识融会贯通。
机电一体化课程设计——自动门-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN目录1、概述 (3)研究的目的、意义 (3)项目背景 (3)整体的项目方案 (3)2、机械系统 (4)3、电子系统...................................................................................................... 错误!未定义书签。
3、电子系统 (4)单片机（PLC）、传感器、驱动的选择 (5)工作原理 (5)主控制器 (5)感应探测器 (6)动力马达 (6)门扇行进轨道 (6)门扇吊具走轮系统 (6)同步皮带 (6)下部导向系统 (6)4、控制系统 (6)控制方法 (6)流程图 (6)程序流程图 (6)程序清单 (7)5、结语 (13)5. 1 建议 (13)1、概述研究的目的、意义门和人类文明是孪生的，它伴随着人类文明的发展而跃动。
数千年来，门一直作为人类社会活动的守护神，拒侵入者于门外，而作为人类社会活动的航道，门又承载着文明，追寻着人们向往的光辉彼岸。
自动门起源于20世纪30~40年代,当时主要用于军事仓库、重要工厂,为的是防火、防弹及开门方便。
21世纪的今天，门更加突出了安全理念，强调了有效性：有效地防范、通行、疏散，同时还突出了建筑艺术的理念，强调门与建筑以及周围环境整体的协调、和谐。
自动门的普及和应用，改变了人们的防护意识，提升了人们的安全观念。
自动门根据使用的场合及功能的不同可分为自动平移门、自动平开门、自动旋转门、自动圆弧门、自动折叠门等。
由于自动门在通电后可以实现无人看管，同时又可节约空调能源、防风、防尘、降低噪音，既方便又提高了建筑的档次，于是迅速在国内外的建筑市场上得到大范围的普及。
同时也几乎成为了银行，写字楼，酒店等办公娱乐场所装修必不可少的一项配置。
项目背景国内自动门现状：1）厂家多，规模小5～6年来，自动门在国内得到快速发展。
[PLC课设]自动门控制装置的PLC梯形图控制
本文将介绍一个自动门控制装置的PLC梯形图控制。
该装置
适用于一些需要定时自动开启和关闭的门，例如商场、酒店等场所。
PLC梯形图如下所示：
首先，我们需要用PLC控制门的开关。
在该图中，M1表示门的电机，A1和B1分别表示门的开关信号，从左到右分别为“开门”和“关门”。
门的状态由一个RS触发器控制。
当门处于关闭状态时，Q1
输出高电平，门才可以被打开。
当门处于打开状态时，Q1输
出低电平，门才可以被关闭。
门的状态可以通过PLC输出的
信号来判断当前的门状态。
PLC控制器还可以控制与门相关的一些其它设备，例如门闸、门禁系统。
在该图中，M2表示门闸的电机，A2和B2分别表
示门闸的开关信号，从左到右分别为“开闸”和“关闸”。
另外，
门禁系统的信号也可以通过PLC来处理。
最后，当门被打开时，我们需要一个定时器来监控门的开启时间。
在该图中，T1表示定时器，其时间可以通过PLC进行设
置。
当门被打开时，T1开始计时。
当时间达到预设值时，T1输出一个信号告知PLC，PLC将自动关闭门并清除定时器。
另外需要注意的是，在该图中还设置了一个紧急停止按钮（Estop）。
当按下该按钮时，PLC将立即停止门的运动，并将门停止在当前位置。
以上就是自动门控制装置的PLC梯形图控制的详细介绍。
