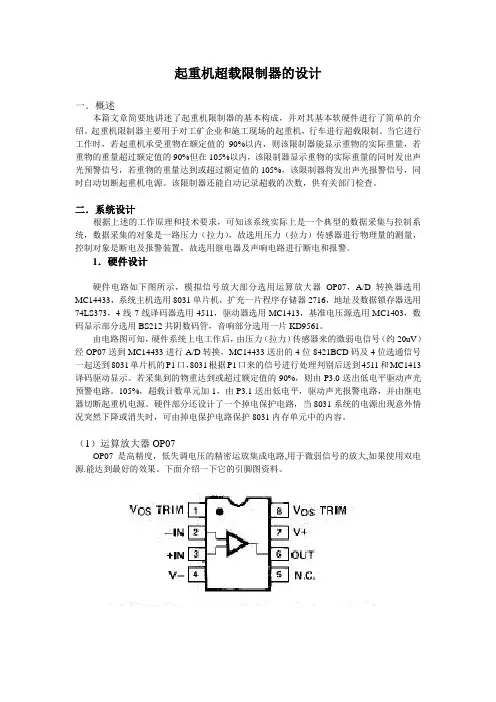

起重超载限制器说明书

BCQ型起重量限制器说明
校准程序：
第一步：数值显示零点调节
起重量限制器安装完毕起重机能正常运行后，不吊重物，把吊钩上升到离地面约1米，调节显示器读数，设定读数为“000”位置。

第二步：起重量数值显示调节
将一个以知重量的90%-100%额定重量的重物吊起，比喻：额定吊重量是5吨，可以找一个4.5吨的重物吊起来，调节显示器读数，将显示器的读数调到4.5吨，确认设定。

以后吊起物体的显示数值就是物体的重量了。

第三步：超载报警点调节
起重机吊起超过90%额定重量的重物时，会有声光报警，吊起超过105%额定重量的重物时，会切断电源。

比喻：额定吊重量是5吨，可以找一个已知重量为5吨的重物吊起来，如果没有声光报警，可打开电器盒，调节电位器RP3,直到有声光报警。

完成上述3步，调节完毕。

接线方法：
总共接4条线，起重机电器箱出来的2条380V电源线接在起重量限制器电器盒AC380电源接口的2个接线柱上，给起重量限制器供电工作；起重量限制器电器盒的2个接线柱J2和J3各引出一条线，串联在控制起重机吊钩上升的接触器的控制线圈线路上，起重量限制器就等于是一个常闭开关，正常是吊钩可以上下运动，当起吊物超载时，起重量限制器开关打开，控制吊钩上升的接触器断开，吊钩就停下来，不能上升了，但可以下降。

QCX系列起重量限制器使用说明书一、概述QCX型起重量限制器是我公司新一代改进型的起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器（俗称二次仪表）两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品符合实际使用要求，各项技术指标优于《GB12602-2009》的安全技术规范，深受广大用户的欢迎。

该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行评中名列第一，并荣获国优产品称号。

本企业于1998年12月通过ISO9001质量证体系认证。

并于2008年12月通过CE认证。

二、技术指标1、适用范围：桥门式起重机2、动作误差≤±3%（）3、系统综合显示误差：≤5%4、报警点设定：预报警：额定重量的90%。

延时报警：额定起重量的105%。

立即报警：额定起重量的130%。

5、延时报警时间：1~2秒6、传感器过载能力：倍。

7、使用环境条件：-20℃90%RH8、电源电压：~220V9、继电器触点容量：220V /15A，380V /10A。

10、传感器防护等级： IP6511、电气控制箱防护等级：IP44三、工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。

图1原理框图传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。

当载荷达到105%时，该设置点的比较器动作，为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路，延时1~2秒后，如果超载仍存在，则判定是真正的超载，立即切断起升电机电源，红色指标灯亮。

通用桥式起重机使用说明书安阳旺起起重设备有限公司15吊钩桥式起重机使用说明书本说明书适用于在室内外固定跨间作业的吊钩桥式起重机的安装调试，交工验收及使用维护工作。

本说明书介绍了吊钩桥式起重机的典型结构及使用特征。

贵单位锁定我公司制造的吊钩桥式起重机的具体结构型式、使用性能、主要技术参数及外形尺寸请查阅随即附加图纸。

吊钩桥式起重机正常供货使用条件是-20℃～+40℃，无强烈腐蚀气味的场所。

若使用环境温度超出以上范围应按特殊要求进行处理。

尊敬的产品使用单位，欢迎对我厂产品的安装使用提供宝贵的意见，我公司将全心全意为客户提供服务。

16目录一、起重机构造及用途 (1)二、起重机电气部分 (6)三、安装与调试 (18)四、起重机的使用与维护 (22)17特别说明根据质检总局375号文的规定，75t一下的冶金起重机属于桥式起重机，只是其使用于冶金工况，但必须满足以下要求：1、采用冶金起重专用电动机，当环境温度超过40℃的场合，应选用H级绝缘的电动机；2、装设有二套独立作用的制动机；3、必须装设起重量限制器；4、装设有不同形式（一般为重锤式和旋转式并用）的上升极限位置的双重限位器（双限位），并应控制不同的段路装置，起升高度大于20m的起重机，还应根据需要装设下降级限位置限位器；5、用可控硅定子调压、涡流制动器、能耗制动器、可控硅供电、直流机组供电调速以及其他由于调速可能造成超速的起升机构和20t以上用于吊运熔融金属的通用桥式起重机必须具有超速保护；6、起升机构应具有正反向接触器故障保护功能，防止电动机失电而制动器仍然在通电进而导致失速发生；7、所有电气设备的防护等级应满足有关标准的规定；8、长期在高温环境下工作的起重机械，对其电控设备需要采取防护措施；9、选择适用于高温场合的钢丝绳，且具有足够的安全系数；10、不得使用铸铁滑轮；11、原起重机工作级别低于A6(不包括A6）的，应降负荷使用，下降幅度根据实际工作情况而定，但降载后规定的起重量不得超过原额定起重量的80%.18一、起重机构造及用途1、5～50/10t吊钩桥式起重机吊钩桥式起重机是最常见的固定跨间内搬运成件物料的起重运输机械。

门座起重机说明书编制：校核：一、总则：5070门座起重机为船厂用起重设备。

可供船厂在码头或船坞边作安装和起吊作业。

为同时适应我国南北方的温度、湿度和风力状况等自然条件，起重机的设计和校核均按我国现行国家标准《起重机设计规范》和《起重机械安全规程》中的要求执行，以保证本起重机在各船厂都可以正常工作。

本机设置在轨距为10米的轨道上运行，门架的基距为13米。

本机采用电缆卷筒供电装置电源为三相380V50HZ交流电源。

为减少风载荷，本起重机采用无缝钢管组成的直臂架，并可以在变幅时使吊载近似地沿水平线移动，从而使动作平稳可靠，节省变幅功率。

为提高工作效率，本起重机设有主，副起升机构。

加上起重机可以任意角度回转及与起升和变幅联合动作，使吊载可以最短的移动路线完成作业，达到较高效率作业目的。

行走机构为工作性机构，供起重机移位或吊载工况下行走。

本机门座内的净空高度为9.4米，足供大型载货卡车安全通过。

起重机总体性能表行走轨道/最大轮压：P50 /250KN二、机构1. 起升机构主、副起升机构均由变频电动机、制动器、减速箱、卷筒等组成。

卷筒轴端装有限位开关以限制起升高度和深度。

高度限位开关调整在行走轨道面以上50m，轨道面以下12m时作用，当一个方向限位动作时，起升只能向极限的反方向动作。

本机构的起重能力为50吨主吊钩和12吨副吊钩，分别在35m和70m幅度内可分别起吊50t和12t载荷，在司机室墙上安装有载荷指示，当相应幅度起重量接近规定值时发出预警信号，当载荷超出5%时自动切断起升方向电源，只能作下降动作。

超载限制器为安装在人字架横梁下的三芯滑轮中的销轴式传感器，幅度传感器安装在臂架下铰处。

2. 变幅机构变幅机构用钢丝绳变幅驱动直臂架，由电动机、减速箱、制动器和卷筒等组成。

为确保安全采用两套制动器，每套制动器都能支持住臂架。

为了使变幅运动更加平稳，采用变频调速方式来进行速度控制。

本机构在卷筒支座处装有变幅限位开关，应调整至主钩幅度24m和幅度63m时起减速作用，调整至主钩幅度22m和65m时起终点限位作用。

起重限制器型号QCx_B2设置步骤1、塔式起重机起重司机、起重信号工、司索工必须持有特种作业上岗证书。

2、塔式起重机使用前，应对起重司机、起重信号工、司索工等作业人员进行安全技术交底。

3、塔式起重机力矩限制器、重量限制器、变幅限位器、奔跑限位器、高度限位器等安全保护装置严禁随意调整和拆毁。

4、每班作业前，应按规定日检、试吊；使用期间，安装单位或租赁单位应按使用说明书的要求对塔式起重机定期进行保养。

5、施工现场两台及以上塔式起重机交叉作业，应当制订严防相撞专项方案。

6、作业中遇突发故障，应采取措施将吊物降落到安全地点，严禁吊物长时间悬挂在空中。

7、塔式起重机严禁塔式起重重量少于额定载荷的吊物，且严禁塔式起重重量未明的重物。

8、物件起吊时应绑扎牢固，不得在吊物上堆放或悬挂其他物件；零星材料起吊时，必须用吊笼或钢丝绳绑扎牢固。

当吊物上站人时不得起吊。

9、钢丝绳规格应当满足用户额定重量的建议。

钢丝绳的保护、检验和除役应当合乎现行国家标准《起重机用钢丝绳检验和除役新颖规范》(gb/t)的规定。

10、遇有大雨、大雪、大雾、风沙及六级以上大风等恶劣天气时，应停止作业。

雨雪过后，应先经过试吊，确认制动器灵敏可靠后方可进行作业。

夜间施工应有足够照明。

11、应当保证塔式起重机在非工作工况时臂架能够随风旋转。

12、行走式塔机必须设置有效的卷线器。

为了强化起重机械的管理，确保起重机械的正常运转和安全生产，特制订本制度。

一、由机修部门负责起重机的管理工作。

建立必要的起重机械检修维护、定期检验、操作、安全规程；二、起重机选定专人操作方式，其他人员严禁随便停下；操作方式人员对所采用的起重机械必须努力做到“四懂得三会”(懂得性能、懂得结构、懂得原理、懂得用途、可以采用、可以维护保养、可以排除故障)。

并展开专门培训，经安全部门考试获得合格证后方能够操作方式。

三、操作人员应经常检查钢丝绳、吊钩限位开关等，各零件部件的使用情况，如发现异常应及时报修；四、塔式起重物件应钩乌科学合理，吊钩与吊物件战略重点应当横向，不许横缠，塔式起重物件存有慢口应当垫衬维护；五、起吊物件时不得超过起吊设备的限重载重量，不准长时间将物件悬在空中，吊起物下面禁止有人行走或停留；六、拿著或电气制盒，绝缘必须较好，操作方式完横向钳子，无法并使其在空中摇晃以致被喷发损坏；七、光线阴暗或操作者不能看到被吊物件又无人指挥操作的`情况下，不能起吊；八、黄继妍上班应当阻断设备电源。

WTL-A200型Model WTL-A200力矩限制器Torque Limiter使用说明书Manual目录1.使用安全须知Safety Tips (3)2.主要技术参数Technical Specifications (3)3.系统构成System Composition (4)4.力矩限制器的安装Torque Limiter Installation (7)5.电源线及控制线的接法Power Cord and Pilot Control Line Connection (15)6.仪表调试说明Instrument Commissioning Instructions (15)7.仪表维护及常见故障处理Instrument Maintenance and Settlement of Common Faults (22)8.产品保证及服务体系Guarantees and Services (23)阅读、使用须知在安装、使用本套力矩限制器之前，请仔细阅读本使用说明书，充分理解各章节内容的含义，正确进行相关操作。

本说明书的内容如有更改，恕不另行通知。

宜昌微特电子设备有限责任公司不对本资料进行任何形式的担保，包括但不限于商业性的或为了某种特殊目的而作的含蓄说明。

Prior to installation and operation,please read the Manual thoroughly to get sufficient understanding about the content in each section so as to ensure correct processing and operating.WTAU is not obliged to notify users of its products of any changes to the content of the Manual. It does not offer any guarantees for the materials in the Manual in any means whatsoever as well, including but not limited to commercial guarantees or implicit directions for special purposes.如在使用过程中有任何疑问可直接电话与我公司技术支持人员沟通，由于说明书可能存在的印刷或排版错误而引起的不良后果本公司不承担责任。
