超声波花边机故障维修之机构部组篇

【超声波探伤仪】超声波探伤仪的故障处理超声波探伤仪维护和修理保养超声波探伤仪具有电池电量检测本领，当电池电量太低时，仪器会自动关机。

可以先对电池充电一段时间，或者直接接入电源适配器，然后再开机。

超声波探伤仪常见故障排出方法1、不能开机或开机后立刻又自动关机，电池电量不足，进行充电。

2、使用过程中显现显示异常，某种原因引起内存混乱，恢复出厂设置，重新开机后打开另外正常的探伤通道。

3、没有信号或有信号时有时无探头，连线接触不良重新插拔。

4、死机，按电源键无法关机，可能收到强磁场等干扰，连续按键 4 秒钟强制关机，然后一分钟后重新开机。

5、随着电子技术和软件技术的进一步进展，超声波探伤仪在不断地更新换代。

信任不久的将来，更加先进的新一代数字智能化超声探伤仪将渐渐取代传统的模拟探伤仪，以图像显示为主的探伤仪将会在工业检验中得到广泛应用。

无回波（1）探头是否连接正确；（2）探头方式设置是否恰当，假如探头设置为双晶或者穿透探头，而接入的是单探头，则不会有回波；（3）探头线是否正常，探头与探头线接触是否正常，可用一个镊子（金属）以接触探头座的内芯，假如有杂波，则仪器良好，应当是探头线损坏；（4）增益、显示平移、探头零点、信号抑制等参数设置是否恰当；（5）无回波时的简单处理方法：将系统参数恢复到出厂状态，然后用一根新探头线连接直探头，在耦合良好的薄试块上探测，如有回波则可能为原参数设置不当或者探头线接触不良。

超声波探伤仪死机（1）参数设置是否合乎探伤工艺，若参数设置有误，在探伤过程中会造成运算错误，导致超声波探伤仪死机。

（2）电池几乎用光的瞬间，由于电压很低，屏幕可能显示混乱或被冻结，相像死机。

此时将仪器关机充电，或者接上电压适配器后再开机使用，一般能恢复正常。

假如发觉未进入探伤界面即显示混乱，可能是参数设置错误或者经过猛烈的震动，可以先关机，30秒后再开机察看。

操作数字超声波探伤仪前对其调整的方法数字超声波探伤仪是一款比较先进的设备，可以应用在钢结构、铁路交通、金属加工业、机械制造等的工件内部的好坏勘探，若是勘探的成果差错过大，那么有可能对操作人员的人身财产等安全带来严重的损伤。

超声仪故障原因分析报告一、引言超声仪作为一种重要的医疗设备，在诊断和治疗过程中扮演着关键的角色。

然而，超声仪故障可能会导致不准确的诊断结果，甚至危及患者的生命安全。

因此，我们通过对超声仪故障原因进行深入分析，旨在提高超声仪的可靠性和稳定性，从而确保医疗过程的准确性和安全性。

二、故障原因分析1. 电源问题超声仪由电源供电，电源问题是导致超声仪故障的常见原因之一。

电源不稳定、电压过高或过低都可能导致超声仪无法正常工作。

解决方法包括检查电源线路，确保电压稳定，并定期检测电源以排除任何问题。

2. 软件故障超声仪的软件系统是其正常运行的重要因素之一。

软件故障可能源于程序错误、系统崩溃或病毒感染等。

为了解决软件故障，需要经常对超声仪进行软件更新、安装最新的防病毒软件，并确保软件的稳定性和兼容性。

3. 机械故障超声仪的机械部件容易受到损坏或磨损，导致超声仪无法正常工作。

机械故障的常见原因包括零件松动、电机故障、传感器故障等。

为了避免机械故障，需要定期对超声仪进行检查和保养，确保机械部件的正常运转。

4. 传感器问题由于超声仪依赖传感器来获取图像和数据，传感器问题是导致超声仪故障的另一个重要原因。

传感器故障可能由传感器本身的质量问题、连接问题或使用不当等引起。

为了解决传感器问题，需要定期检查传感器的连接，确保其正常工作，并及时更换损坏的传感器。

5. 操作或操作员错误超声仪的操作和使用需要经过专业的培训和指导，否则操作员的错误可能导致超声仪的故障。

例如，过度拉扯传感器线缆、错误设置扫描参数、误操作按钮等都可能导致超声仪出现故障。

为了避免操作或操作员错误，需要对操作员进行充分的培训，并制定严格的操作规程。

三、解决方案和建议针对上述故障原因，我们提出以下解决方案和建议：1. 定期维护和检查超声仪，包括检查电源线路、软件更新、传感器检查和替换以及机械部件的保养和维修。

2. 尽量避免电源不稳定的环境，确保超声仪处于稳定的电压和电流状态。

超声波控制器的小检修
较先进的PCB前处理线磨板后有超声波清洗机。

超声波清洗机是利用超声波发生器发出的高频振荡信号，驱动超声波换能器（振板、振子）工作，使液体发生“空化效应”而产生强大的冲击波，从而剥离污垢层。

由于它的清洁效果好，越来越得到广泛的运用。

超声波控制器经常会出现无频率显示的情况。

我们把超声波控制
器背面的电缆线接头拆下来，取出超声波控制器主机，打开主机盖子。

电源火线是从C插座处进入，到A点保险管，再出来到D点六脚船形开关，然后进入主板。

B处是主板上的两个保险管。

E、F是输出给换能器的接头。

我们先检查各个连接线是否有松动，保证接触良好。

再用万用表检查A、B点处的保险管有没有熔断，检查结果是好的。

然后我们再检查开关，看有没有烧坏。

把接线拔出来，取出开关，用外用表检测，发现有一组常开触点，闭合后已无反应。

因此证明，这个小开关已经烧坏了。

我们更换好小开关，把机箱里面的灰尘清洁一下。

装好试机，运行可以了。

超声波清洗器的常见故障分析超声波清洗器维护和修理保养超声波清洗器常见故障与检查方法一般有以下七种：一、换能器损坏：分析：可能因长时间处于开机使用状态，温度会渐渐上升导致胶体溶化换能器脱落或换能器陶瓷部分断裂。

检测：用摇表测量换能器的绝缘强度，绝缘强度在200M以下已无法使用，须换新的换能器。

换能器的内部陶瓷也会由于长期使用显现断裂，使其不能正常工作。

二、超声波清洗器的保险损坏：在开机后如发觉无电源显示，无动作，首先要看电源座内保险是否损坏。

分析：有可能是用户接地线与火线或零线混用，并没有接地（本机地线是与机器外壳相连接），还有可能是机器短路，元器件老化显现短路现象，导致保险损坏。

检测：拿出保险观看，有无断裂，用万用表通断档测量是否断开，更换新器件。

三、超声波清洗器的功率管损坏：分析：主板上的功率管会由于超声波清洗器长时间不间断使用或清洗液体太少长时间使用，使功率管显现短路情况。

检测：当功率管在主板上连接式，用万用表测量功率管两侧管脚的阻值，正常情况下应在22左右。

拿下功率管后（与主板断开连接），测量其各个管脚间应是不通的。

四、稳压管损坏分析：稳压管的损坏一般是在功率管阻值小或短路后，开机造成的，其本身是极少损坏的。

检测：依据二极管特性，正向导通，反向截至。

用万用表二极管档测量，正向阻值70左右，反向。

如数值偏差过大或正向阻值也是，更换新稳压管。

五、桥的损坏（二极管整流电路）分析：同稳压管情形检测：同样依据二极管特性（桥本身就是由二极管构成）六、电感、隔离变压器的损坏分析：由于超声波清洗器长时间工作，电感，变压器属于散热元件，其本身有可能会因温度过高而溶化，烧毁，造成短路。

检测：电感、变压器的损坏，大多数情况下直观能看出烧坏的痕迹，更换新器件。

七、掌控板的损坏（可调超声波清洗器）分析：长时间连续工作，元器件老化有关，还有和有时会渗入清洗液有关。

检测：在机器不工作情况下，断开掌控板与主板的连接。

把主板通电，如机器工作，则表示掌控板损坏，需要更换。

超声波马达维修方法嘿，朋友们！今天咱来聊聊超声波马达维修那点事儿。

你说这超声波马达啊，就像咱家里的老黄牛，平时勤勤恳恳工作，可要是哪天它“闹脾气”了，咱可得知道怎么哄它呀！想象一下，这超声波马达就是一部精密的小机器，里面各种零件就像一群小伙伴，得相互配合得好好的，它才能欢快地转起来。

要是其中一个小伙伴“生病”了，那可不得了。

一般来说呢，要是这超声波马达出问题了，咱先得给它来个全面“体检”。

看看是不是有啥零件松动啦，或者是不是有啥脏东西卡在里面啦。

就好比咱人要是牙缝里卡了个菜叶子，那多难受呀，这马达也一样！要是发现是零件松动了，嘿，那简单，咱就像给小朋友系鞋带一样，把它给紧紧咯。

但要是遇到复杂点的情况，可就得小心点咯。

有时候啊，这马达就像个调皮的小孩子，闹起别扭来还真不好哄。

比如说它运转不顺畅了，咱就得仔细找找原因。

是不是该给它加点润滑油啦，就像咱人累了要喝口水补充能量一样。

还有啊，要是发现它发出奇怪的声音，那可得注意咯！这就好像人咳嗽一样，可能是身体里面出问题啦。

咱得赶紧检查检查，看看是哪个“小零件”在捣乱。

维修超声波马达可不能马虎，得有耐心，还得有细心。

就跟咱照顾花花草草似的，得精心呵护。

你要是马马虎虎对待它，它可不会好好给你干活哟！咱再说说这维修的工具，那也是得准备齐全咯。

就像战士上战场得有好武器一样，咱修马达也得有趁手的家伙什儿。

什么螺丝刀啦，扳手啦，都得准备好。

而且啊，咱在维修的时候，可别毛手毛脚的，别一不小心把好的零件也给弄坏了。

那就得不偿失啦，是不是？维修超声波马达其实也挺有趣的，就好像是在解开一个小谜团。

等你找到问题所在，然后把它修好，看着它又欢快地转起来，那种成就感，哎呀，别提多棒啦！总之呢，超声波马达维修这事儿，说难也不难，说简单也不简单。

关键是咱得用心，得有耐心和细心。

别把它当成一个冷冰冰的机器，要把它当成咱的好伙伴，好好对待它。

这样，它才能更好地为咱服务呀！你说是不是这个理儿？。

超声波换能器常见故障全文共四篇示例，供读者参考第一篇示例：超声波换能器是一种常用的电子设备，主要用于将电能转换成超声波能量，并在工业和医疗领域得到广泛应用，但是在长时间使用过程中，会出现一些常见的故障。

本文将介绍超声波换能器的常见故障及解决方法，希望能为用户提供一些帮助。

一、超声波换能器常见故障一：无法正常工作1.可能原因：超声波换能器无法正常工作的原因有很多种，可能是电源供应问题，也可能是设备内部元件损坏等。

2.解决方法：首先检查电源供应是否正常，确保有足够的电能供给超声波换能器。

如果电源供应正常，可以检查设备内部元件是否出现损坏，如电路板、电容、电阻等，如发现有损坏的元件，需要及时更换或修理。

1.可能原因：频率不稳定通常是由于超声波换能器内部电路出现故障引起的，可能是由于元件老化或者电路设计不合理等原因导致频率不稳定。

2.解决方法：如果频率不稳定，首先要检查超声波换能器内部电路是否有漏电或短路等问题，可以使用万用表检测电路各个元件的电阻值和电压值，找出故障元件并更换或修理。

1.可能原因：超声波换能器声音变小通常是由于换能器内部压电陶瓷片老化或受损导致声音变小。

2.解决方法：如果声音变小，首先检查压电陶瓷片是否受损或老化，如有问题需要及时更换压电陶瓷片。

还可以检查超声波换能器的振幅调节器是否正常工作，及时调整振幅，以确保换能器正常工作。

1.可能原因：超声波换能器在工作过程中会产生一定量的热量，如果长时间使用或者环境温度过高，可能导致超声波换能器温度过高。

2.解决方法：如果发现超声波换能器温度过高，可以考虑循环使用，避免长时间连续工作。

还可以增加换能器附近的通风设施，提高换能器散热效果，以减少温度过高的问题。

第二篇示例：超声波换能器是一种应用广泛的传感器，常用于测距、清洗、探伤等领域。

由于长时间使用或操作不当等原因，超声波换能器常会出现一些故障，影响其正常工作。

下面我们将介绍一些超声波换能器常见的故障及解决方法。

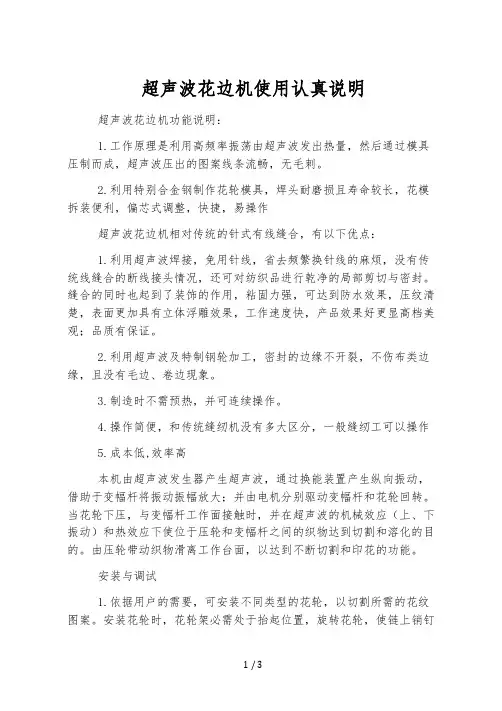

超声波花边机使用认真说明超声波花边机功能说明：1.工作原理是利用高频率振荡由超声波发出热量，然后通过模具压制而成，超声波压出的图案线条流畅，无毛刺。

2.利用特别合金钢制作花轮模具，焊头耐磨损且寿命较长，花模拆装便利，偏芯式调整，快捷，易操作超声波花边机相对传统的针式有线缝合，有以下优点：1.利用超声波焊接，免用针线，省去频繁换针线的麻烦，没有传统线缝合的断线接头情况，还可对纺织品进行乾净的局部剪切与密封。

缝合的同时也起到了装饰的作用，粘固力强，可达到防水效果，压纹清楚，表面更加具有立体浮雕效果，工作速度快，产品效果好更显高档美观；品质有保证。

2.利用超声波及特制钢轮加工，密封的边缘不开裂，不伤布类边缘，且没有毛边、卷边现象。

3.制造时不需预热，并可连续操作。

4.操作简便，和传统缝纫机没有多大区分，一般缝纫工可以操作5.成本低,效率高本机由超声波发生器产生超声波，通过换能装置产生纵向振动，借助于变幅杆将振动振幅放大；并由电机分别驱动变幅杆和花轮回转。

当花轮下压，与变幅杆工作面接触时，并在超声波的机械效应（上、下振动）和热效应下使位于压轮和变幅杆之间的织物达到切割和溶化的目的。

由压轮带动织物滑离工作台面，以达到不断切割和印花的功能。

安装与调试1.依据用户的需要，可安装不同类型的花轮，以切割所需的花纹图案。

安装花轮时，花轮架必需处于抬起位置，旋转花轮，使链上销钉插入花轮的销孔内；放下花轮架，使花轮与变幅杆接触，然后安装上花轮副架，拧紧固定螺钉，检查是否安装妥当，然后即可操作。

拆卸花轮时，则按上述反程序进行。

2.花轮压力调整的方法花轮压力的调整应视织物的材质和厚薄而定。

通常，质地较厚、化纤成份低的织物则需较大的压力。

3.织物的安装方法（1）将纸带和薄膜分别装入导槽，并穿过花轮与压轮。

（2）分别放下压轮和花轮，压住纸带和薄膜。

操作和维护保养1.准备工作（1）将输出电缆和电机掌控电缆插头分别插入超声波发生器输出插座和电机电缆插座内。

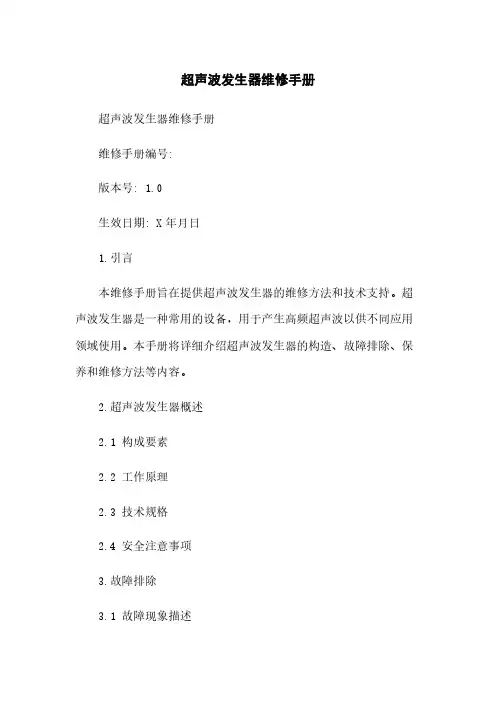

超声波发生器维修手册超声波发生器维修手册维修手册编号:版本号: 1.0生效日期: X年月日1.引言本维修手册旨在提供超声波发生器的维修方法和技术支持。

超声波发生器是一种常用的设备，用于产生高频超声波以供不同应用领域使用。

本手册将详细介绍超声波发生器的构造、故障排除、保养和维修方法等内容。

2.超声波发生器概述2.1 构成要素2.2 工作原理2.3 技术规格2.4 安全注意事项3.故障排除3.1 故障现象描述3.2 常见故障及排查方法①无输出声波信号②信号质量不稳定③控制面板故障④其他故障情况4.维修方法4.1 维修工具要求4.2 维修步骤①断电切断电源②拆卸机壳③检查电路板④更换故障部件⑤清洁和整理⑥组装机壳4.2.7 进行功能测试5.保养方法5.1 定期清洁5.2 防尘措施5.3 保养周期6.法律名词及注释6.1 法律名词解释①法律名词A②法律名词B③法律名词C6.2 注释7.附件本文档涉及的附件可在相关附件目录中找到。

以上为超声波发生器维修手册的内容，提供了超声波发生器的概述、故障排除、维修方法和保养方法等详细内容。

维修手册中还包含了法律名词及注释的部分内容，并附上了涉及的附件目录。

如有任何问题或需要进一步的协助，请联系相关技术支持部门。

附件目录：附件1：电路板布局图附件2：维修工具清单附件3：超声波发生器规格表法律名词及注释：法律名词A：，指相关法律中的一个术语，表示。

法律名词B：，指相关法律中的一个术语，表示。

法律名词C：，指相关法律中的一个术语，表示。

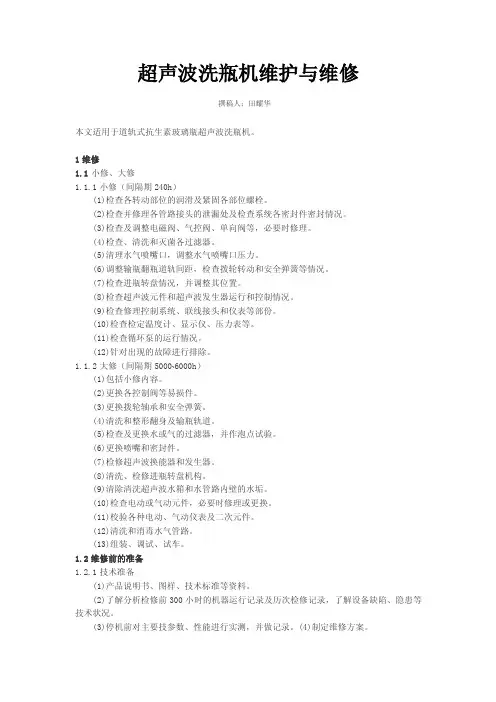

超声波洗瓶机维护与维修撰稿人：田耀华本文适用于道轨式抗生素玻璃瓶超声波洗瓶机。

1维修1.1小修、大修1.1.1小修（间隔期240h）(1)检查各转动部位的润滑及紧固各部位螺栓。

(2)检查并修理各管路接头的泄漏处及检查系统各密封件密封情况。

(3)检查及调整电磁阀、气控阀、单向阀等，必要时修理。

(4)检查、清洗和灭菌各过滤器。

(5)清理水气喷嘴口，调整水气喷嘴口压力。

(6)调整输瓶翻瓶道轨间距，检查拨轮转动和安全弹簧等情况。

(7)检查进瓶转盘情况，并调整其位置。

(8)检查超声波元件和超声波发生器运行和控制情况。

(9)检查修理控制系统、联线接头和仪表等部份。

(10)检查检定温度计、显示仪、压力表等。

(11)检查循环泵的运行情况。

(12)针对出现的故障进行排除。

6000h）1.1.2大修（间隔期5000~(1)包括小修内容。

(2)更换各控制阀等易损件。

(3)更换拨轮轴承和安全弹簧。

(4)清洗和整形翻身及输瓶轨道。

(5)检查及更换水或气的过滤器，并作泡点试验。

(6)更换喷嘴和密封件。

(7)检修超声波换能器和发生器。

(8)清洗、检修进瓶转盘机构。

(9)清除清洗超声波水箱和水管路内壁的水垢。

(10)检查电动或气动元件，必要时修理或更换。

(11)校验各种电动、气动仪表及二次元件。

(12)清洗和消毒水气管路。

(13)组装、调试、试车。

1.2维修前的准备1.2.1技术准备(1)产品说明书、图样、技术标准等资料。

(2)了解分析检修前300小时的机器运行记录及历次检修记录，了解设备缺陷、隐患等技术状况。

(3)停机前对主要技参数、性能进行实测，并做记录。

(4)制定维修方案。

1.2.2物资准备(1)按使用说明书要求和1.1.1和1.1.2条结果准备更换的备件和检修用材料。

(2)拆装工具及检测器具。

(3)准备密封材料和清洗液等消耗材料，以及备件和检修材料。

1.2.3安全技术准备(1)应将更换件和检修工具、仪器等物品及材料进行消毒处理，然后带入设备所在现场。
