CLJ-D型尘埃粒子计数器
1 / 4
一、目的：建立CLJ-D型尘埃粒子计数器标准操作规程。
二、范围：CLJ-D型尘埃粒子计数器。
三、责任：
3.1 QA人员：负责执行本规程。
四、内容：
4.1原理：CLJ-D型尘埃粒子计数器是按照微粒的光散射原理设计而成的。运动的微
粒通过光束时产生光脉冲，光的强度与粒子的大小成比例，本仪器利用几组光学透镜把
光束聚焦，并把焦点投影到传感器的散射腔体的中心位置形成一个微小光敏区，空气中
的尘埃粒子随采样气流穿过光敏感区时，产生散射光，形成光脉冲。光脉冲投影到光电
倍增管上，光电倍速增管将其转换成相应的电脉冲信号。此信号经放大处理后，送入六
路甄别器甄别分档，然后送入电脑进行计数处理，并显示测试结果，其结果也可打印。
4.2开机
4.2.1把仪器水平放置在桌面上。
4.2.2接好电源线，按下电源开关键，键内指示灯亮，同时前面板上数码管开始显示，
粒径部分显示“P”，计数部分显示“0”，即显示 P 0 ，仪器已处于等待状态，并
预热15分钟。
4.3仪器自检
4.3.1按一下面板上“自检”键，相应的指示灯亮。同时数码显示由 ，
变为 ， 然后等待1分钟，由 变为

表示仪器工作正常。（这时可按一下选显键，相应的指示灯亮，再按“＋”或“－”键，显示
粒径0.3μm、0.5μm、1μm计数值为992208，显示粒径为3μm、5μm、10μm的计数值为
9168，则可进一步证实仪器正常）。
4.3.2再按一下“自检”键该指示灯熄灭，自检功能被取消，面板显示恢复 状态，方可
进行以下步骤。
4.4实时时钟校正
它可以正确指示某一次测量工作的年、月、日、时、分，并能打印出来，为用户存
存档提供方便。
4.4.1当面板上数码管显示为 时，即仪器处于等待状态，才可进行实
时时钟校正。

P 0
P P 0 P P 0 Y 0

P 0
P 0
CLJ-D型尘埃粒子计数器

2 / 4
4.4.2按一下时钟键相应的指示灯亮，同时数码 变为 。 .
当“1”表示年份，可按“＋”或“－”键，数码作相应变化输入年份，年份正确后，可再按一
下“时钟”键（指示灯亮），数码管显示变为 。“2”表示月份，同样按“＋”
或“－”键输入正确的月份。再按一下时钟（指示灯亮）数码管显示变为 。
“3”表示“日数”，按“＋”或“－”键输入正确的日数。依次类推“4”表示小时，“5”表示分钟
数。全部调整好再按一下“时钟” 键，该指示灯灭，数码管显示恢复 状态。
4.4.3在打印测量数据的同时需要打印实时时钟数，则“时钟”的指示灯必须处在亮的
状态，如不要打印出实时时钟数，则可取消“时钟”，时钟指示灯灭。
4.4.4一般情况实时时钟无须经常校正，但在长期不用后再次测量时进行校正，也是
必要的。
4.5测量周期设定
4.5.1如果测量周期定为1分钟一次，则不必进行这步操作，因为电脑自动设定将测
量周期设为1分钟，无需要为再设定。
4.5.2如果测量周期不为1分钟，则必须进行设定，具体步骤如下：在仪器等待
状态时，在面板上按一下“周期”键，相应的指示亮，同时数码管显示由 变
为 ， F表示进入周期调整状态，n是测量周期由2分到10分，任意设定。设
定通过面板上“＋”或“－”键的增减来达到相应的周期。（注意：修改周期后测量时，应保
持周期键灯亮）。
4.6设定采样点数及每一点的采样次数（设定UCL）
4.6.1面板上数码管显示应为 状态，如不是该状态，可按“测量” 键
一次至二次使其恢复成 状态，或关闭电源，再打开电源也可使仪器恢
复到上述状态。
4.6.2按“UCL”键， 变为 ， ,A表示点数，可通过“＋”
或“－”键输入需要的测量点数。再按一下“UCL”键。
显示变为 ，L 表示每一点的采样次数，同样用“＋”或“－”
键输入需要的次数，设定完毕。
4.6.3再按一下“UCL”键，显示恢复成 状态。
4.7测定尘埃
通过上述设定后，就可进行下述步骤的测量。
4.7.1按一下“周期”键相应的指示灯亮测量周期即为设定的时间（如果采样周期为1

P 0 1 XX
2 XX
3 XX

P 0

P 0
P 0

F n

P 0
P 0

P 0 A X
A X L X
P 0
CLJ-D型尘埃粒子计数器

3 / 4
分钟，则“周期”不必按，该指示灯灭）。
4.7.2按下“测量”键，该指示灯亮，仪器即进入测量状态，再按“UCL”，“时钟”键并
相应的指示灯亮。
4.7.3把采样塑料管从后面板的嘴上拔下，接上采样头。
4.7.4调节流量调节旋钮，使流量浮子的上端面与流量计表面的刻线相齐，即为每分
钟2.83L。
4.7.5把采样头放在第一采样点位置上测量，每次测试完就自动打印一次测试结果。
（实时时钟功能用户只需在第一次及最后一次打印时打印出来，无须每次都打印以减少
微型打印机色带的损耗，所以测量过程中可将“时钟”功能关闭，“时钟”指示灯灭）。
4.7.6当第一采样点的采样次数达到设定次数，键“UCL”的指示灯会自动熄灭，表示
第一采样点结束，可把采样头移至第二采样点，待数据稳定后（在移动采样点时对气流
有所干扰），按下“UCL”键该指示又亮，测试又开始，依次类推直至各采样点全部测定完
毕，最后仪器自动打印出0.5μm的95%的置信度UCL值，单位均为颗/m3,并作出净化等
级的判断。
4.8测量温湿度的操作步骤
4.8.1在开机 状态下，按控制键第1次显示温度（℃）；按第2 次为
湿度（%RH）；按第3次、第4次为0（此为产品升级预留）。
4.8.2如需打印温湿度数值，按打印即可。
4.9几个键的说明
“测量”键、“选显”键、“粒/m3”键
4.9.1按“测量”键，这时仪器即开始测量，面板上数码管显示，左方显示粒径档，右
方显示为大于等于，该粒径在2.83升（即0.1立方英尺）内的颗粒。显示数呈连续跳动
变化，跳得快说明空气中颗粒浓度高，跳得慢颗粒浓度低，一次测量结束自动清零，立
即重新第二次测量，每次测量值只能打印记录。
4.9.2“选显”键，当只需要某一粒径且只要每一次的测量结果，则可按一下“选显”键，
该指示灯亮，并按一下“＋”或“－”键使显示出现所需的粒径档就可达到此目的。
4.9.3“粒/m3”键，当按一下该键该指示灯亮则显示值即转化为每立方米空气中的颗粒
数。
4.10测量结束工作
4.10.1测量结束后不要立即关机，把采样头拔出并把塑料管插入后面板的接嘴上，使

P 0
CLJ-D型尘埃粒子计数器
4 / 4
管路密封，同时让仪器继续工作3～5分钟，以清除管路系统中的尘埃。
4.10.2当0.5μm显示数接近0时关掉电源，仪器用清洁塑料袋包装好。
4.10.3每次用完需对仪器进行一次清洁。
4.11附件：《 CLJ-D型尘埃粒子计数器使用记录》
5.1相关文件：《分析仪器使用、维护、保养、保管制度》。

CLJ-D型尘埃粒子计数器使用记录

日 期 开始时间 终止时间 使用环境 使用情况 使用人 备 注

合集下载

clj-e激光尘埃粒子计数操作方法

clj-e激光尘埃粒子计数操作方法

clj-e激光尘埃粒子计数操作方法clj-e激光尘埃粒子计数操作方法如下：1. 准备工作：- 确保你已经安装了clj-e激光尘埃粒子计数仪的软件和驱动程序，并且连接了计数仪到电脑。

- 打开计数仪软件，并确保计数仪已经正确连接和识别。

2. 设置参数：- 在计数仪软件界面上，找到并点击“设置”按钮或类似的选项，以进入参数设置页面。

- 在参数设置页面中，你可以根据需要调整以下参数：- 激光功率：设置激光器的功率大小，一般可以选择高、中、低三档。

- 采样时间：设置每次采样的时间长度，一般可以选择几秒到几分钟不等。

- 采样间隔：设置每次采样之间的时间间隔，一般可以选择几秒到几分钟不等。

- 计数模式：选择计数模式，可以是连续计数、定时计数或手动计数等。

- 计数单位：选择计数结果的单位，一般可以选择个数、体积浓度等。

3. 进行计数：- 在参数设置完成后，返回计数仪软件的主界面。

- 点击“开始计数”或类似的按钮，开始进行尘埃粒子的计数。

- 计数仪会根据你设置的参数，在指定的时间段内进行尘埃粒子的采样和计数。

- 计数结果会显示在计数仪软件界面上，你可以查看和记录计数结果。

4. 结束计数：- 当你需要结束计数时，点击“停止计数”或类似的按钮，停止尘埃粒子的采样和计数。

- 计数结果会保留在计数仪软件界面上，你可以查看和保存计数结果。

请注意，以上是一般的操作方法，具体的步骤和界面可能会因计数仪的型号和软件版本而有所不同。

建议你参考计数仪的用户手册或联系计数仪的厂家获取更详细和准确的操作指南。

3工厂相关指标说明

3工厂相关指标说明


用来检测空气洁净度的一些相关仪器-3
1.温湿度检测表 可悬挂在室内墙壁上或放在桌子，为 7#电池， 温湿度显示同时可带时间显示。测量 参数检测仪（测量温度、湿度，压差 本仪器用于测量空气的温度、相对湿度和气压差，其 测量范围宽、响应快、互换性好、性能稳定。湿度测量对 于低湿尤为适合；气压差精度市。并适合于微压并测量。 它广泛应用于制药、电子、纺织、仓储、空调等方面，可 直接与计算机、调节仪等仪表相联。直流电源，测量准确 方便。 测量范围与精确度： 温度：0－50℃±1℃ 湿度显示：0－99％RH, 准确度: 30-90%±5％RH 气压差：0－125Pa±3%

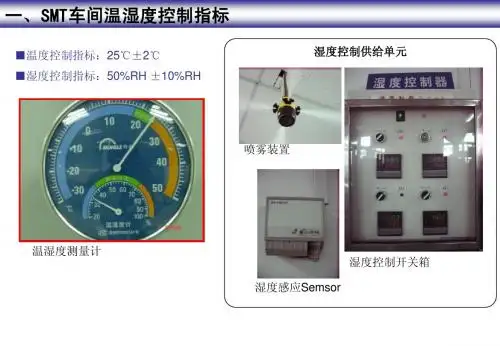

一、SMT车间温湿度控制指标
