激光尘埃粒子计数器操作规程

尘埃粒子计数器操作及维护保养规程颁发部门：实验室文件编号：版本/修订：1.0页码：1/9编制：审核：批准：日期：日期：日期：1目的为规范激光尘埃粒子计数器设备的操作，特制订本规范，规定激光尘埃粒子计数器的安全要求、维护检修规程及操作规程。

2范围本程序适用于测量洁净环境中单位体积内尘埃粒子数和粒径分布的操作指导以及尘埃粒子计数器的维护保养指南。

3职责3.1实验室负责按本程序进行尘埃粒子计数器的使用和管理。

3.2设备维护工程师负责激光尘埃粒子计数器的维护保养。

4程序4.1设备操作说明4.1.1使用注意事项开机前拔掉采样口胶塞，并保证在流量稳定后正式采样。

正式采样前，应先系统自净，自净时认准自净过滤器箭头方向。

本仪器工作位置和采样口应处于同一气压和同一温湿度环境下，以免影响仪器正常工作和产生凝露以致损坏仪器。

若必须在有压情况下工作，则最大压差不能超过200Pa。

在有压差和温湿度差的情况下工作，会增加测量误差甚至损坏仪器。

禁止抽取含有水汽、油污、腐蚀性物质的气体和高温气体；禁止在高尘埃浓度的环境下使用；不可在非洁净室的环境下使用，避免过脏空气进入传感器，污染镜片，缩短产品寿命。

本仪器在不用时应搁置在干燥、防尘良好的室内环境中，每月应通电30分钟以上。

搬运本仪器时，应轻搬轻放，少受振动、冲击。

最好放在专用包装箱内再搬动。

4.1.2开机当打开仪器背面电源按钮，仪器通电，触摸屏将出现开机界面，开机界面停留时间版本/修订：1.0页码：2/95秒后将自动进入采样界面。

图1开机界面4.1.3自净用自净器连接管将采样口连接自净过滤器，打开机器，进入采样界面后，点击启动按钮，使设备进行自净。

自净时间应控制在2~3min即可。

自净后，各通道微粒归零。

图2采样界面4.1.4正式采样放置好设备，用采样软管连接采样口和采样点。

点击“启动”按钮，气泵启动，启动按钮变成“停止”，当UCL采样时，当一个点测试完毕后，“停止”会变成“继续”，需要测试下一个点，点击“继续”即可。

激光尘埃粒子计数器安全操作及保养规程前言激光尘埃粒子计数器是一种精密仪器，在实验室和工业生产中广泛使用。

为了保障人身安全和设备使用寿命，我们需要掌握正确的使用方法和保养规程，严格遵守操作标准和安全操作流程。

安全操作流程环境安全检查在使用激光尘埃粒子计数器之前，务必进行环境安全检查，确保使用环境符合规范要求。

具体检查项如下：1.室温：在合适的室温范围内操作，通常要维持在 20-25℃的范围内。

2.环境湿度：环境湿度不能过高或太低，通常要维持在 40%- 60% 的范围内。

3.环境干净度：使用环境不能有灰尘、粉尘、杂质等，避免对仪器产生干扰。

4.电源：接通稳定和正确的电源，并确保接地良好，避免电击等意外发生。

操作前准备在正式操作激光尘埃粒子计数器之前，需要进行以下准备：1.穿戴防护措施：戴上手套、口罩、眼部保护用具等防护措施，以避免出现对健康的危害。

2.仪器准备：仔细检查激光尘埃粒子计数器仪器是否正常，包括所有仪器部分是否完整、使用前是否检查并除去灰尘、是否调整好激光光强度。

3.采集设备准备：保证采集设备与激光尘埃粒子计数器配合良好，数据采集时准确无误。

4.操作手册：阅读相关操作手册，掌握正确的操作流程，并将仪器的参数调整到正确的参数范围内。

正式操作在进行激光尘埃粒子计数器操作时，需要遵循以下安全操作规程：1.操作前准备工作必须做好并经过确认，正确使用队人员才能开始仪器的操作。

2.操作过程中，不能做出任何对操作未知的操作，如未确认的按钮，未知的参数更改等。

一切操作均须符合操作手册中列举的标准规程。

3.操作中遇到的所有问题都需要及时报告，由资深人员或相关专家给予解决。

4.操作完成后，不要立即关掉仪器电源，应按照操作手册的规定进行关机流程。

5.当仪器停止工作时，应及时关闭仪器电源。

例如，当检查到过多灰尘积累时，应关机并清理表面积尘。

操作后保养在使用激光尘埃粒子计数器过程中，我们要注意保养并做好以下事项：1.定期检查：定期进行检查，包括检查仪器表面是否有灰尘和脏污，确定清理和维护计划。

1. 目的建立尘埃粒子计数器标准操作规程，以保证尘埃粒子计数器的正确使用。

2. 范围适用于本公司CLJ-E 型激光尘埃粒子计数器的使用。

3. 职责3.1 使用人员严格依据本标准操作规程操作尘埃粒子计数器。

4. 内容4.1 开机与设定操作4.1.1 开机4.1.1.1 把仪器水平放置在桌面上。

4.1.1.2 接好电源线，按下电源开关键，键内指示灯亮，同事前面板上数码管开始显示，粒径部分显示“P”，计数部显示“0”即显示 仪器已处于等待状态，并预热15分钟。

4.1.2 仪器自检（可在预热时间内进行）4.1.2.1 按一下面板上“自检”键，相应的指示灯亮。

同时数码显示由 变为 然后等待1分钟，由 变为 表示仪器工作正常（这时可按一下选显键，相应的指示灯亮，再按“＋”或“－”键，显示粒径0.3μm 、0.5μm 、1μm 计数值为992208，显示粒径为3μm 、5μm 、10μm 的计数值为9168，则可进一步证实仪器正常）。

4.1.2.2 再按一下“自检”键该指示灯熄灭，自检功能被取消，面板显示恢复 状态方可进行一下步骤。

4.1.3 实时时钟校正它可以正确指示某一次测量工作的年、月、日、时，并能打印出来，为用户存档提供方便。

4.1.3.1 当面板上数码管显示为 时即仪器处于等待状态，才可进行实时时钟校正。

4.1.3.2 按一下时钟键，相应的指示灯亮，同时数码显由 变为 。

“1”表示年份，可再按一下“＋”或“－”键数码作相应变化输入年份，年份正确后，可再按一下“时钟”键（指示灯亮），数码管显示变为 。

“2”表示月份，同样按“＋”或“－”键输入正确的月份。

再按一下时钟（指示灯亮）数码管显示变为 。

“3”表示“日数”，按“＋”或“－”键输入正确的日数。

依次类推 ，“4”表示小时数， “5”表示分钟数，全部调整好再按一下“时钟”键，该指示灯灭，数码管显示恢复 状态。

1）在打印测量数据的同时，需要打印实时时钟数，则“时钟”的指示灯必须处在亮的状态，如不要打印出实时时钟数，则可取消“时钟”。

设备名称
制作部门工序名称
操作人数1-1取出仪器1-2连接电源1-3连接取样管
1-4打开电源开关1-5打印1-6标准1-7测量1-8开始测量1-9取出小票1-10放回仪器日期签字签字会签制作审核批准作业要领书产品名称生产制造部图号No.操作步骤
理由·条件工具动作时间（S）注意事
项在仪器箱内取出激光尘埃粒子计数器
安装电源线，一端连接设备，一端连接电源插座
安装取样气管，一端连接设备取样口，一端连接需测量口打开设备电源开关
按操作板上的“打印”键，屏幕右下角会出现“打印”字样，这时设备会打印出测量时间与日期
然后按操作板上的“标准/UCL”键，屏幕右下角出现“UCL”字样
在按操作板上“测量/待机”键，这时屏幕左下角会出现“提示：正在测量”字样测量两组数据后，屏幕左下角会出现“提示：换到下一个采样点”的字样，这时再按“标准/UCL”键，进行下一测量点数据采集，两组数据采集完成后会自动出现测量等级标准将测量结果打印出的小票取下，读取小票最下端的“UCL CLASS”为空气洁净度等级
使用后将设备拆解放回仪器箱内辅助工具
修改修改内容日期修改内容动作总时间1-41-21-71-61-10
1-91-31-8
1-5。

激光尘埃粒子计数器操作规程《激光尘埃粒子计数器操作规程》一、目的为了保证激光尘埃粒子计数器的正常运行，准确测量尘埃粒子的数量，特制定本操作规程。

二、适用范围本操作规程适用于所有使用激光尘埃粒子计数器的人员。

三、操作流程1. 开机准备a. 确保设备处于稳定的电源和通风环境下。

b. 检查设备是否符合使用条件，如温度、湿度等。

c. 检查设备是否正常连接电源。

2. 校准a. 使用标准颗粒物进行校准。

b. 确保校准过程中无其他干扰。

c. 检查校准结果，确认设备准确度达标。

3. 检测操作a. 将待检测样品置于采样区域。

b. 打开设备，开始检测。

c. 确定检测时间和数据采集模式。

4. 关机维护a. 检查设备工作状态，确认无异常。

b. 关闭设备电源。

c. 进行设备的日常维护和清洁。

五、安全注意事项1. 在操作过程中，应佩戴适当的防护装备，避免直接接触激光。

2. 在设备维护和清洁时，应关闭设备电源并等待设备完全停止工作后进行。

3. 严禁在未经培训的情况下擅自操作设备。

六、责任分工1. 设备的日常操作由专门负责的操作员负责。

2. 设备的维护和保养由指定的维护人员负责。

七、附件1. 激光尘埃粒子计数器操作手册2. 设备日常检查表八、其他事项1. 本操作规程经过设备专家和相关人员讨论通过并执行。

2. 对操作规程的任何修改需经过设备管理人员同意。

以上为激光尘埃粒子计数器操作规程，请严格按照操作规程进行操作，确保设备正常运行。

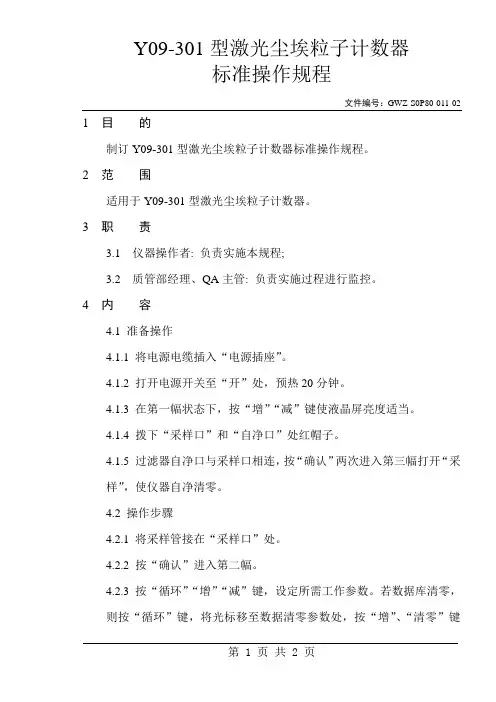

Y09-301型激光尘埃粒子计数器标准操作规程文件编号：GWZ-S0P80-011-02 1 目的制订Y09-301型激光尘埃粒子计数器标准操作规程。

2 范围适用于Y09-301型激光尘埃粒子计数器。

3 职责3.1 仪器操作者: 负责实施本规程;3.2 质管部经理、QA主管: 负责实施过程进行监控。

4 内容4.1 准备操作4.1.1 将电源电缆插入“电源插座”。

4.1.2 打开电源开关至“开”处，预热20分钟。

4.1.3 在第一幅状态下，按“增”“减”键使液晶屏亮度适当。

4.1.4 拨下“采样口”和“自净口”处红帽子。

4.1.5 过滤器自净口与采样口相连，按“确认”两次进入第三幅打开“采样”，使仪器自净清零。

4.2 操作步骤4.2.1 将采样管接在“采样口”处。

4.2.2 按“确认”进入第二幅。

4.2.3 按“循环”“增”“减”键，设定所需工作参数。

若数据库清零，则按“循环”键，将光标移至数据清零参数处，按“增”、“清零”键文件编号：GWZ-SOP80-011-02至“开开”，其他时间避免置于“开开”，以免除掉存贮的数据。

若不修改工作参数，直接按“确认”键进入第三幅。

4.2.4 按“确认”键，进入第三幅，按“采样”键，打开泵源进行采样测试，采集数据。

若采样结果理想，则按“确认”键，令液晶屏下方“Rec”为ON，存贮采样数据，否则就按“确认”键，令“Rec”为OFF。

按“增”“减”键，可翻动观察以前某周期采样记录。

按“循环”键，转换显示方式。

再按“采样”键，则为关。

注意：为延长泵的寿命，不采样时随时关泵。

4.2.5 在第三幅测试时，若需改变工作参数，按“退出”键退回到第二幅进行。

4.2.6 打印：在第二幅“工作参数设定”状态下，设定“打印设定”开，测试状态含Page：xxx页，按“打印”键，令“Prt”为ON，即从该页开始打印计数器内存储的内容，直至不需打印时再按“打印”键令“Prt”OFF。

若在实时累积测试状态，当“Prt”ON时，每周期打印一次，令Prt”OFF，结束打印。

激光尘埃粒子计数器操作规程
1、当入口管被盖住或被堵塞，不要启动计数仪
2、激光尘埃粒子计数器应该在洁净环境下使用，以防止对激光传感器的损伤
3、不要测有可能产生反应的混合气体(如氢气和氧气)。

这此气体也可能在计数器内产生爆炸。

测这些气体需与厂家联系为取得更多的信息。

4、没有高压减压设备(如高压扩散器)不要取样压缩空气，所有的颗粒计数仪被设计用于在一个大气压下操作。

5、水，溶液或其它液体都不能从入口管进入传感器。

6、颗粒计数仪主要用来测试净化车间干净的环境，当测的地方有松散颗粒的材质，灰尘源，喷雾处时，须最少保持距进口管至少十二英寸远。

以免以上的颗粒及液体污染传感器及管路。

7、取样时，僻免取样从计数器本身排出来的或被计数器出来的气体所污染的气体。

8、在连接外置打印机或连接外接温湿度传感器时，需先关掉计数器;当执行打印操作时，打印机上须有打印纸，否则会损伤打印。

1.目的：建立ZHJ-B型激光尘埃粒子计数器标准操作规程及维护与保养标准操作规程，检测洁净区达到洁净度的标准要求。

2.适用范围：适用于ZHJ-B型激光尘埃粒子计数器。

3.责任：质量保证部。

4.内容：4.1 概述ZHJ-B型尘埃粒子计数器是用来检测净化环境中单位体积内所含尘埃颗粒数的计数器。

本仪器空气采样量为2．83L／min (即0．1立方英尺／每分钟)，符合国际通用标准美国联邦标准209E(92年9月16日公布)的要求，便于与国际接轨，能直接检测300000级、100000级、10000级、1000级、100级的洁净环境。

本仪器的全部指标都按照企业标准(Q／320500VTJ01—2002)严格生产，按国家计量局颁布的JJG547—1988检定规程进行标定，整机功能采用微电脑控制处理，能直接打印检测结果。

本仪器设计精巧，具有功能多、测试精度高、速度快、便于携带和使用方便等特点。

本仪器一次采样可同时测得六种粒径档的尘埃颗粒数，并能选择观察其中某一粒径粒子的数目及变化情况，也可打印其检测结果，对研究、检测和评价各种洁净环境十分方便。

因此，本仪器可广泛应用于微电子、医疗制药、生化制品、血液制品、食品卫生、化妆用品、精密机械、精细化工和航天航空等部门。

本仪器新增温度与湿度的测量功能，能在测尘埃的间隙，测量环境温湿度并能打印结果。

(该功能选购)4．2 工作原理本仪器根据尘埃粒子的光散射原理，即空气中的尘埃粒子在一定强度的光束照射下，向其周围空间散射出与其粒径成一定比例关系的光通量的原理而设计。

本仪器光学传感器的散射腔中心有一个光照度高而且强度均匀的光敏感区。

空气中的尘埃粒子随采样气流穿过光敏感区时，会散射出与其粒径相关的散射光，其中的一部分散射光被收集并投射于光电倍增管，光电倍增管把散射光脉冲信号转换成相应的电脉冲信号。

电路系统将上述电脉冲信号进行放大和处理后，六路甄别电路将代表粒子大小的电脉冲信号进行分档，并送入电脑进行计数，将检测结果显示或打印。

激光尘埃粒子计数器使用操作规程1. 在设备充电完成的前提下，将设备搬至检测现场后开机预热10分钟。

开机按钮在设备后侧，手按调至“on”位置即可开机。

2. 在预热过程中，按设备使用说明书第15页附图所示连接设备气体管路。

3. 预热到过时间后，按“确认”键进入设置画面，通过调整“增”、“减”按钮移动光标调整各项设置。

3.1 时间、日期调整参见设备说明书第2页。

3.2 周期T为测量时间，按1分钟执行测试。

将光标移至周期行后按“确认”键，再按“增”键设置时间，调至1分钟后再按“确认”键，设置生效。

3.3 报警级设置为“0”后按“确认”键，设置生效。

3.4 置信度设置为“0”，测量点数设置为“1”后按“确认”键，设置生效。

3.5 各项设置完成后，将光标移至画面最上端按“确认”键，进入检测界面。

4. 进入检测界面后按“循环”键，调整测量结果显示为“个/m3”（此方式结果为测量区域粒子浓度）后，按“采样”键可以进行此区域检测，在采样过程中按“打印”键，将界面最后一行的“P”项设置为“on”，在采样结束后自动打印测试数据。

打印完成后按“采样”键结束本次采样检测，纸带打印的数据即为本次检测结果。

5. 将设备关机后（连续检测时，开机不用再次进行预热），搬至下一检测区域，按上述步骤操作进行本区域检测。

6. 设备使用注意事项6.1 每次检测完厂房内规定的检测区域后，在关机前将采样管拔下后，再将设备后端面板上的自净管连到采样接口处重复采样过程，对设备进行自净处理，以保证设备精度。

设备自净时间为2分钟～3分钟，待0.3 μm粒子趋于“0”后再关机。

如果自净后0.3 μm粒子数没有趋于“0”，则适当延长自净时间，使其趋于“0”再关机。

调整自净时间可按3.2步骤进行操作，将周期延长。

6.2 设备应每年进行一次标定，以保证检测精度。

6.3 操作人员在首次使用本设备时，必须认真阅读随机附带的使用说明书。

新东北电气集团高压开关有限公司装配分厂编制：校核：批准。
