网络配置教程（5）——锐捷、华为端口聚合配置1 网络配置教程（5）——锐捷、华为端口聚合配置1
【实训目的】
理解端口聚合的工作原理，掌握如何在交换机上配置端口聚合。

【技术原理】
我们可以把多个物理链接捆绑在一起形成一个简单的逻辑链接，这个逻辑链接我们称之为一个aggregate port（以下简称AP ）。

AP是链路带宽扩展的一个重要途径，符合IEEE 802.3ad标准。

它可以把多个端口的带宽叠加起来使用，比如全双工快速以太网端口形成的AP最大可以达到800Mbsp，或者千兆以太网接口形成的AP最大可以达到8Gbsp。

此外，当AP中的一条成员链路断开时，系统会将该链路的流量分配到AP中的其他有效链路上去。

trap中包括链路相关的交换机、AP以及断开的链路的信息。

AP中一条链路收到的广播或者多播报文，将不会被转发到其他链路上。

【背景描述】
假设某企业采用两台交换机组成一个局域网，由于很多数据流量是跨交换机进行转发的，因此需要提高交换机之间的传输带宽，并实现链路冗余备份，为此网络管理员在两台交换机之间需要采用两本网络互联，并将相应的两个端口聚合为一个逻辑端口，先要在交换机上做适当配置来实现这一目的。

【实训设备】
锐捷交换机S2126两台，若干条跳线，1条配置线。

【实训内容】
需要在两台交换机之间的冗余链路上实现端口聚合，并且在聚合端口上设置Trunk，以增加网络骨干链路的带宽。

【实训拓扑】
【实训步骤】
（1）交换机1的基本配置
Switch# configure terminal
Switch(config)# vlan 10
Switch(config-vlan)# end
Switch# configure terminal
Switch(config)# interface fastethernet 0/5
Switch(config-if)# switchport access vlan 10
Switch(config-if)#exit
（2）交换机2的配置同上
（3）设置主机PC1、PC2的IP地址在同一网段，如192.168.1.2/24、192.168.1.3/24，互ping，为通；
（2）配置AP
Switch(config)# interface aggregatePort 1
Switch(config)#switchport mode trunk
Switch(config)#no shut
Switch1(config)#exit
Switch(config)#int range fa 0/1-2
Switch (config-if-range)# port-group 1
设置聚合端口的负载平衡方式（省略），聚合端口的负载平衡方式默认是依据源和目的地址的。

配置aggregate port的流量平衡
aggregateport load-balance {dst-mac | src-mac |ip}
设置AP的流量平衡，选择使用的算法：
dst-mac：根据输入报文的目的MAC地址进行流量分配。

在AP各链路中，目的MAC地址相同的报文被送到相同的接口，目的MAC不同的报文分配到不同的接口
src-mac：根据输入报文的源MAC地址进行流量分配。

在AP各链路中，来自不同地址的报文分配到不同的接口，来自相同的地址的报文使用相同的接口。

ip: 根据源IP与目的IP进行流量分配。

不同的源IP——目的IP对的流量通过不同的端口转发，同一源IP——目的IP对通过相同的链路转发，其它的源IP——目的IP对通过其它的链路转发。

交换机2配置如上。

【实训测试】
1，在未划分VLAN之前，将2台交换机用1条跳线级连后，发现PC间可Ping 通，可是连接2条跳线后出现超时现象，在超级终端中也处在“假死”状态。

这是因为环路造成广播风暴，必须设置链路聚合或生成树协议才能消除。

2，由于本实验配置AP中已有配置命令Switchport mode trunk，本命令已包含了其AP组下的端口属性设置，因此在划分VLAN中未见到配置端口链路属性；Trunk属性已允许所有Vlan通过，因此不用再配置switchport trunk allowed vlan all此命令。

3，分别测试PC可以互通。

4，将2条跳线中的其中任何一根拔掉后，发现PC间还可以正常通信，说明链路聚合的动态备份起到效果。

其中，断开聚合端口中的fa0/2端口可以看到没有丢包现象发生；如果这次断开fa0/1端口，此时发现有少数几个丢包。

这说明在试验中设置的负载均衡方式下，统一对源和目的地址之间的流量只能从一个物理端口进行转发，一个端口断开时会将流量切换到另一个端口上，引起了链路短暂的中断。

5，在交换机中查看聚合端口的配置
show aggregateport summary
show interfaces aggregateport 1
Show aggregateport load-balance
6，此实验可在跨交换机实现不同Vlan间通信基础上完成。

疑问：1，如何验证聚合端口的负载平衡方式。

2，什么情况下链路聚合会承担分流重任。

合集下载

思科端口汇聚配置

思科端口汇聚配置

链路聚合有成端口聚合，端口捆绑，英文名port trunking.功能是将交换机的多个低带宽端口捆绑成一条高带宽链路，可以实现链路负载平衡。

避免链路出现拥塞现象。

通过配置，可通过两个三个或是四个端口进行捆绑，分别负责特定端口的数据转发，防止单条链路转发速率过低而出现丢包的现象。

Trunking的优点：价格便宜，性能接近千兆以太网；不需要重新布线，也无需考虑千兆网传输距离极限问题；trunking可以捆绑任何相关的端口，也可以随时取消设置，这样提供了很高的灵活性还可以提供负载均衡能力以及系统容错。

命令：port-group mode {active|passive|on}no port-group功能：将物理端口加入Port Channel，该命令的no 操作为将端口从Port Channel 中去除参数：为Port Channel 的组号，范围为1～16；active（0）启动端口的LACP 协议，并设置为Active 模式；passive（1）启动端口的LACP 协议，并且设置为Passive 模式；on（2）强制端口加入Port Channel，不启动LACP 协议。

举例：在Ethernet0/0/1 端口模式下，将本端口以active 模式加入port-groupSwitch（Config-Ethernet0/0/1）#port-group 1 mode active命令：interface port-channel功能：进入汇聚接口配置模式命令模式：全局配置模式举例：进入port-channel1 配置模式Switch(Config)#interface port-channel 1Switch(Config-If-Port-Channel1)#举例1：如果交换机Switch1 上的1，2，3 端口都是access 口，并且都属于vlan 1，将这三个端口以active 方式加入group 1，Switch2 上6，8，9 端口为trunk 口，并且是allow all，将这三个端口以passive 方式加入group 2，将以上对应端口分别用网线相连。

实验一：交换机端口聚合及安全配置

实验一：交换机端口聚合及安全配置

【实验设备】
➢ S2126G（2台），PC（2台）、直连线（4条）
第三页，共20页。
一、交换机端口聚合配置
技术原理
端口聚合（Aggregate-port）又称链路聚合，是指两台交换 机之间在物理上将多个端口连接起来，将多条链路聚合成 一条逻辑链路。从而增大链路带宽，解决交换网络中因带 宽引起的网络瓶颈问题。多条物理链路之间能够相互冗余 备份，其中任意一条链路断开，不会影响其他链路的正常 转发数据。
switch(config)#interface fastethernet 0/3 Switch(config-if)#switchport port-security !开启交
换机的端口安全功能
Switch(config-if)#switchport port-security mac-
address ip-address
第十四页，共20页。
二、交换机端口安全配置
【实验内容】
1、按照拓扑进行网络连接 2、配置交换机端口最大连接数限制 3、配置交换机端口地址绑定
第十五页，共20页。
二、交换机端口安全配置
【实验拓扑】
F0/3
第十六页，共20页。
二、交换机端口安全配置
步骤1.配置交换机端口的最大连接数限制
Switch#configure terminal switch(config)#interface range fastethernet 0/1-23
验证测试：查看交换机的端口安全配置
Switch#show port-security 第十七页，共20页。
二、交换机端口安全配置
步骤2.配置交换机端口的地址绑定
在主机上打开CMD命令窗口，执行ipconfig/all命令查看 IP和MAC地址信息。
cisco怎么配置聚合端口聚合

cisco怎么配置聚合端口聚合

cisco怎么配置聚合端口聚合有网友这么问小编“cisco怎么配置聚合端口聚合?”，店铺在网上搜索了一些资料，供大家参考。

所谓端口聚合，指的是把两个或多个物理端口捆绑成一个逻辑链路，两设备多个端口两两相连，从而增加链路带宽，可起到负载均衡的作用，而且多条线路间还能形成冗余备份。

比方说，两个千M端口聚合后带宽就有2G，如果其中一个端口down了或线路出问题了并不影响网络的正常运行，只是带宽变成了1G而已，增加了网络的可靠性。

端口聚合分手动和自动协商两种方式：SW0(config)#interface range gigabitEthernet0/1-2 //进入端口G0/1与G0/2SW0(config-if-range)#channel-group 1 mode ? //查看端口聚合模式active Enable LACP unconditionally //主动发送LACPDU报文auto Enable PAgP only if aPAgP device is detected //相当于passive(PAgP)desirable Enable PAgP unconditionally //相当于active(PAgP) on Enable Etherchannel only //手动方式(两端都on，配置后会使用PAgP)passive Enable LACP only if a LACP device is detected //被动接收LACPDU报文SW0(config-if-range)#channel-group 1 modea ctiveon不属于任何一个协议，但配置后会使用PagP协议，两端都需on;如果服务不支持任何协商协议，推荐此模式。

PAgP(Port Aggregation Protocol)：CISCO私有协议，有auto 和desirable模式。

PAgP 可以用来自动创建快速EtherChannel 链路。

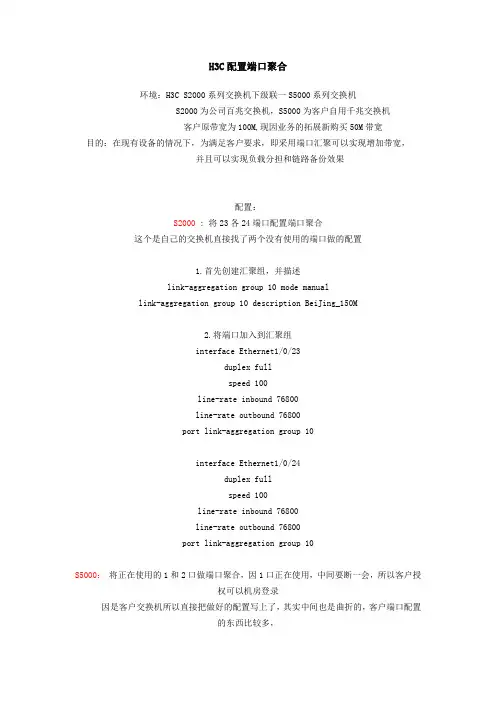

H3C配置端口聚合
