第十五章第三节公差与配合国家标准的组鼠标双击自动滚屏成一、标准公差系列1、公差值公差值的大小与公差等级及基本尺寸有关。
公差等级 ------ 是指确定尺寸精度的等级。
由于零件和零件上不同部位的尺寸对精确程度的要求往往不相同，为了满足生产的需要，国家标准设置了 20 个公差等级。
IT01 . IT0 . IT1. IT2 .IT3 . ………………… IT18高← 公差等级→ 低小← 公差数值→ 大难← 加工程度→ 易IT6: 标准公差6级或6级标准公差∵D↑ △D↑ ∴D↑ T↑故：标准公差与公差等级和基本尺寸有关。
2、公差值的计算公差单位和公差等级系数（ I i）i——计算标准公差的基本单位。
(1): i=0.45 +0.001D(d)用于常用尺寸段内，IT5-IT18(2): I=0.004D+2.1公差等级系数 a——反映加工难易(1)：在常用尺寸段内:（≤500mm） IT=ai 用于IT5-IT18 IT5 :a=7 沿用GB59IT6-IT18 ,用R5系列（见表2-2）对于最高的三级： IT01-IT1,则用 IT=A+BD(测量误差) 其中B按q5增长。
考虑公差等级的一致性，都按一定规律来变化。
IT2.IT3,IT4按几何级数分布。
（详见P14 表2-3）(2): 在大尺寸段：IT=Ai 考虑方式同上。
3、尺寸分段如按公式计算标准公差值，则每一个基本尺寸 D（d）就有一个相对应的公差值。
常用： 13个大尺寸： 8个（介于其中有2-3个）见表2-2对孔与轴公差带之间的相互位置关系，规定了两种基准制：基孔制和基轴制基孔制 -------- 基孔制中的孔称为基准孔，用 H 表示，基准孔以下偏差为基本偏差，且数值为零。
其公差带位置在零线上侧。
a------h 间隙 es=Xminj------n 过渡p------zc 过盈基轴制 ------ 基轴制中的轴称为基准轴，用 h 表示，基准轴的上偏差为基本偏差且等于零，公差带位置在零线下侧。

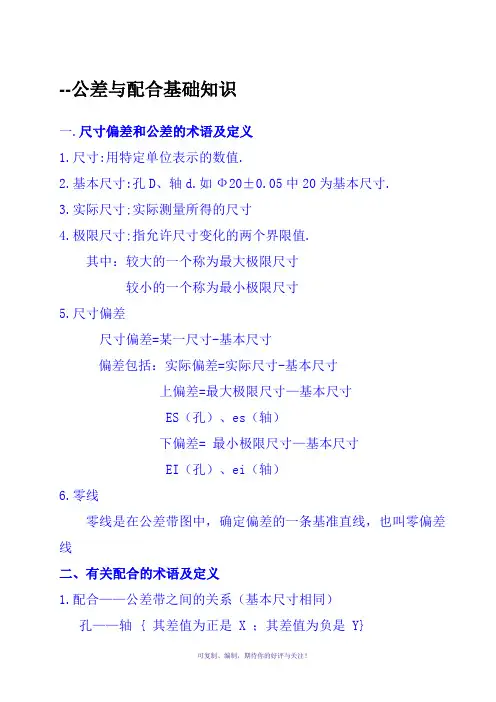

--公差与配合基础知识一.尺寸偏差和公差的术语及定义1.尺寸:用特定单位表示的数值.2.基本尺寸:孔D、轴d.如Ф20±0.05中20为基本尺寸.3.实际尺寸;实际测量所得的尺寸4.极限尺寸;指允许尺寸变化的两个界限值.其中：较大的一个称为最大极限尺寸较小的一个称为最小极限尺寸5.尺寸偏差尺寸偏差=某一尺寸-基本尺寸偏差包括：实际偏差=实际尺寸-基本尺寸上偏差=最大极限尺寸—基本尺寸ES（孔）、es（轴）下偏差= 最小极限尺寸—基本尺寸EI（孔）、ei（轴）6.零线零线是在公差带图中，确定偏差的一条基准直线，也叫零偏差线二、有关配合的术语及定义1.配合——公差带之间的关系（基本尺寸相同）孔——轴 { 其差值为正是 X ；其差值为负是 Y}2.间隙配合——具有间隙（含 Xmin =0 ）的配合。
孔在轴的公差带之上。
最大间隙 Xmax =Dmax -dmin =ES-ei最小间隙 Xmin =Dmax -dmax =EI-es平均间隙 Xp=1/2（Xmax +Xmin ）3.过盈配合——具有过盈（含 Ymin =0 ）的配合。
孔在轴的公差带之下。
最小过盈 Ymin =Dmax -dmin =ES-ei最大过盈 Ymax =Dmin -dmax =EI-es平均过盈 Yp=1/2（Ymin +Ymax ）4.过渡配合——可能具有 X 或 Y 的配合。
此时孔轴公差带相互交叠。
公式用以上 X ， Y5.配合公差——允许 X 或 Y 的变动量。
间隙配合：Tf= ∣Xmax -Xmin ∣过盈配合：Tf= ∣Ymin -Ymax ∣过渡配合：Tf= ∣Xmax -Ymax ∣结论：配合精度与零件的加工精度有关，若要配合精度高，则应降低零件的公差，即提高工件本身的加工精度。
反之亦然。
三.基准制 ------ 公差与配合标准对孔与轴公差带之间的相互位置关系，规定了两种基准制：基孔制和基轴制基孔制 -------- 基孔制中的孔称为基准孔，用 H 表示，基准孔以下偏差为基本偏差，且数值为零。
公差配合标准一、公差与配合公差与配合是为实现机器零件具有互换性，以便在装配时不经选择和修配就能达到预期的配合性质的制度。
（一）公差配合的基本术语及定义1、轴和孔①孔：主要指圆柱孔，也包括其它的孔和槽。
②轴：主要指圆轴，也包括其它形状的轴。
2、尺寸①基本尺寸：即设计给定的尺寸。
②实际尺寸：通过测量获得的尺寸。
③极限尺寸：允许尺寸变化的两个界限值。
生产中，以一个尺寸范围来要求零件的实际尺寸，范围的上限即最大尺寸，范围下限即最小尺寸。
最大极限尺寸＝基本尺寸+上偏差最小极限尺寸＝基本尺寸+下偏差3、尺寸偏差和尺寸公差①尺寸偏差：最大极限尺寸减去基本尺寸所得的代数差，称为上偏差；最小极限尺寸减去基本尺寸所得的代数差称为下偏差。
上偏差和下偏差统称极限偏差，在图上标注位置是：基本尺寸②尺寸公差： 允许尺寸的变动量。
尺寸公差等于最大极限尺寸减去最小极限尺寸所得的代数差，也等于上偏差减去下偏差所得的代数差。
极限尺寸、基本尺寸、极限偏差及尺寸偏差之间关系图：4、尺寸公差带上偏差下偏差上偏差和下偏差之间的区域称为公差带，公差带大小由公差值决定。
5、配合分为间隙配合、过盈配合和过渡配合三类。
①间隙配合：孔的最小极限尺寸减去轴的最大极限尺寸的差值大于或等于零的配合，这种配合容易拆装。
②过盈配合：孔的最大极限尺寸减去轴的最小极限尺寸之差值始终小于或等于零的配合，多用于传递力的固定、联接。
③过渡配合：介于间隙配合和过盈配合之间的各内配合，孔轴尺寸之差可能为正，也可能为负。
（判断是什么配合？）（二）公差与配合标准1、标准公差标准公差是国家标准规定用以确定公差带大小的任一公差值，它的大小与公差等级和基本尺寸大小有关。
①公差等级：是确定尺寸精确程度的等级，标准公差分为20级。
②基本尺寸分段：在国标中常把基本尺寸分成若干段，并在同一分段内同一等级的所有基本尺寸规定了统一公差值。
（见列表）③标准公差值表的使用：先查出零件基本尺寸在哪一范围，再对照需要等级查表可得到。
