百度文库- 让每个人平等地提升自我!机械制图(零件图、装配图)第一节:零件图的识读一.看零件图的目的在零件设计制造、机器安装、机器的使用和维修及技术革新、技术交流等工作中,常常要看零件图。
看零件图的目的是为了弄清零件图所表达零件的结构形状、尺寸和技术要求,以便指导生产和解决有关的技术问题,这就要求工程技术人员必须具有熟练阅读零件图的能力。
二.看零件图的方法和步骤1.看零件图的方法1)形体分析法2)线面分析法3)典型零件类比法注意:实际读零件图时,三种方法常常综合运用,先用类比法,如果有些地方看不懂,再用形体分析法或线面分析法,看难懂的地方。
2.看零件图的常用步骤•一看标题栏,了解零件概况。
•二看视图,想象零件形状。
•三看尺寸标注,分析尺寸基准。
•四看技术要求,掌握关键质量。
(关键质量是指要求高的尺寸公差、形位公差、表面粗糙度等技术要求的表面。
)•归纳总结综合前面的分析,把图形、尺寸和技术要求等全面系统地联系起来思索,并参阅相关资料,得出零件的整体结构、尺寸大小、技术要求及零件的作用等完整的概念。
例:齿轮轴零件图6N 9( )200齿 轮 轴1.调质220~250H B 。
2.未注倒角均为C 2。
4.线性尺寸未注公差为G B /T 1804-m 。
3.去锐边毛刺。
审核制图班级7660技术要求22828(图号)(校名)(日期)(学号)(日期)材料件数比例45成绩1B0.05B451.6φ60h 8( )φ55φ40φ35k 6()C 3.23.2φ35k 6()1.6φ40φ30D1.63.27-6-6G M20°224AA φ20r 6( )A -A其余12.5精度等级齿 数压 力 角2.5模 数+0.002+0.018+0.002+0.018-0.046+0.028+0.041-0.030 02×0.582×0.53.2533.216.5一看标题栏 了解零件概况从标题栏可知,该零件叫齿轮轴。

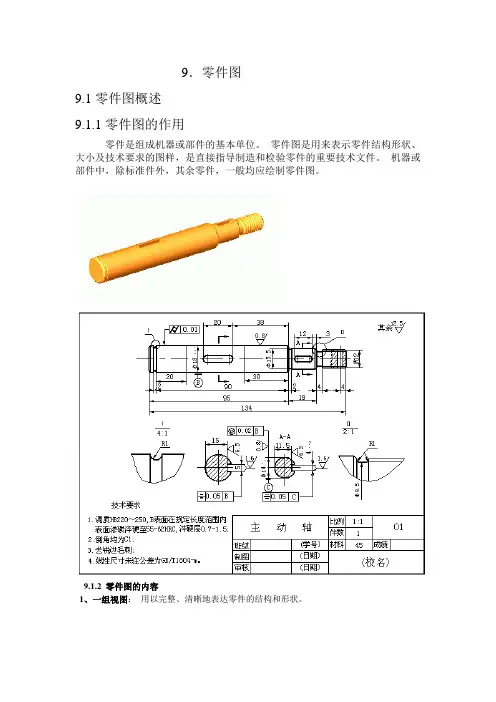

9.零件图9.1零件图概述9.1.1零件图的作用零件是组成机器或部件的基本单位。
零件图是用来表示零件结构形状、大小及技术要求的图样,是直接指导制造和检验零件的重要技术文件。
机器或部件中,除标准件外,其余零件,一般均应绘制零件图。
9.1.2 零件图的内容1、一组视图:用以完整、清晰地表达零件的结构和形状。
2、全部尺寸:用以正确、完整、清晰、合理地表达零件各部分的大小和各部分之间的相对位置关系。
3、技术要求:用以表示或说明零件在加工、检验过程中所需的要求。
如尺寸公差、形状和位置公差、表面粗糙度、材料、热处理、硬度及其它要求。
技术要求常用符号或文字来表示。
4、标题栏:标准的标题栏由更改区、签字区、其他区、名称及代号区组成。
一般填写零件的名称、材料标记、阶段标记、重量、比例、图样代号、单位名称以及设计、制图、审核、工艺、标准化、更改、批准等人员的签名和日期等内容。
学校一般用校用简易标题栏,如图中所示。
9.2零件图的选择9.2.1主视图的选择主视图是零件的视图中最重要的视图,选择零件图的主视图时,一般应从主视图的投射方向和零件的摆放位置两方面来考虑。
1. 选择主视图的投射方向形体特征原则:所选择的投射方向所得到的主视图应最能反映零件的形状特征。
(a)(b) A 向好2. 选择主视图的位置当零件主视图的投射方向确定以后,还需确定主视图的位置。
所谓主视图的位置,即是零件的摆放位置。
一般分别从以下几个原则来考虑:( 1 )工作位置原则所选择的主视图的位置,应尽可能与零件在机械或部件中的工作位置相一致(a) (b) A 向好( 2 )加工位置原则工作位置不易确定或按工作位置画图不方便的零件,主视图一般按零件在机械加工中所处的位置作为主视图的位置,方便工人加工时看图。
该零件的主要加工方法是车削,有些重要表面还要在磨床上进一步加工。
为了便于工人对照图样进行加工,故按该轴在车床和磨床上加工时所处的位置(轴线侧垂放置)来绘制主视图。
绘制零件草图的一般步骤一、徒手画草图的方法徒手图也称草图,是不借助绘图工具用目测形状及大小徒手绘制的图样。
在机器测绘、讨论设计方案、技术交流、现场参观时,受现场或时间限制,通常只绘制草图。
画草图的铅笔比用仪器画图的铅笔软一号,削成圆锥形,画粗实线要秃些,画细实线可尖些。
要画好草图,必须掌握徒手绘制各种线条的基本手法。
下图分为圆、圆角、椭圆及圆弧连接的草图画法。
图1二、绘制零件草图的一般步骤1、了解和分析测绘对象首先应了解零件的名称、材料以及它在机器(或部件)中的位置、作用和与相邻零件的关系,然后对零件的内外结构进行分析。
以阀盖为例,见下图阀盖(球阀的阀盖)属于盘盖类零件,主要在车床上加工。
左端有外螺纹M36×2连接管道;右端有75×74的方形凸缘,它与阀体的凸缘相结合,钻有4×Φ14的圆柱孔,以便与阀体连接时,安装四个螺柱。
此外,阀盖上的铸造圆角、倒角等,是为了满足铸造、加工的工艺要求而设置的。
图2 阀盖2、确定表达方案先根据显示形状特征的原则,按零件的加工位置或工作位置确定主视图;再按零件的内外结构特点选用必要的其它视图或剖视图、断面图等表达方法。
经过比较,最后选择最佳表达方案。
阀盖结构不太复杂,故视图选择并不困难。
3、画零件草图步骤一:在图纸上定出各视图的位置,画出主、左视图的对称中心线和作图基准线。
布置视图时,要考虑到各视图间留有标注尺寸的位置。
图3步骤二:以目测比例详细地画出零件的结构形状。
图4步骤三:选定尺寸基准,按正确、完整、清晰以及尽可能合理地标注尺寸的要求,画出全部尺寸界线、尺寸线和箭头。
经仔细校核后,按规定线型将图线加深。
图5步骤四:逐个量注尺寸,标注技术要求和标题栏。
图6三、零件测绘时的注意事项①图形应该徒手目测绘制,并符合对零件草图的要求;②零件上的制造缺陷(如砂眼、气孔等)以及由于长期使用造成的磨损、碰伤等,均不应画出;③零件上的细小结构(如铸造圆角、倒角、退刀槽、砂轮越程槽、凸台和凹坑等)必须画出;④有配合关系的尺寸,一般只需测出它的基本尺寸。
