插装阀课件

§4-5插装阀1)主阀结构简单，通流能力大，qymax=10000L/min2)主阀相同，一阀多能，便于标准化、集成化、微型化.3)密封性好，泄漏小，便于无管连接，先导阀功率小，具有明显节能效果。

一.插装阀的组成插装件盖板二.插装单元的工作原理(a)电磁铁断电，阀关闭，A与B不通(F＞Fo)(b)电磁铁通电，阀打开，A与B连通(F＜Fo)插装件的面积比插装件中的三个面积A A、A B、A C(A X)的大小选择对插装阀性能影响很大,尤其面积比值的选择更影响到插装阀的开关性能，为此方向控制、压力控制和流量控制的插装件中，采用着合适的不同的面积比。

德国力±乐公司采用的面积比为A A:A B,设A A为100﹪，若A B取7﹪或50﹪，则面积比A A：A B为14.3：1和2：1两种,对应A X＝A A﹢A B为107﹪与5﹪。

而美国Vickers公司采用的面积比为A A:A X,该公司用于方向阀插装件的面积比有1:1.05(用于充液阀)、1:1、1:1.6、1:1.2等;用于流量阀的有1:1.6、1:1.2;用于压力阀的有1:1、1:1.05.内供与外供、内排与外排插装件常闭与常开式插装件用得最多的为常闭插件，所谓“常闭”是指在零位(未通入控制油)时依靠弹簧力将A与B之间的通路关闭;所谓“常开”是指在零位时依靠弹簧力使A与B之间保持流通状态，当有压力控制油时才予以关闭。

三.插装阀的方向、流量和压力控制1.方向控制①单向阀②液控单向阀用电磁阀或梭阀作先导阀，可构成插装式液控单向阀。

.电磁式液控单向阀如果过渡板内右边的①孔被堵住,其控制原理的图形符号为下图;如果过渡板内左边的①孔被堵住，则图形符号为上图.两种情况A→B的油液均可自由通过.图中代号1在初始位置,油液反向(B→A)被截止,即电磁铁不通电时,行使单向阀的功能；而当电磁铁通电时,主阀上腔控制油经阻尼①→电磁阀右位→油口T→油口Y→油箱,因而可实现B→A的油液也可流动.即不通电为单向阀功能,通电为液控单向阀功能.图中代号0的情况则与上述相反,不通电时油液正反方向都可流动,为液控单向阀功能,而通电则只能是单向阀功能.③电液换向阀2.压力控制①溢流阀功能②.电磁溢流阀功能电磁溢流阀③.卸荷阀功能3流量控制四.插装阀的故障分析与排除故障1:丧失“开”或“关”的逻辑功能，阀不动作1. 先导控制阀与控制盖板来的控制腔油的输入有故障；2.油中污物楔入插装阀芯与阀套之间的配合间隙，将主阀芯卡死在“开”或“关”的位置；3.阀芯或阀套棱边处有毛刺；4阀芯外圆与阀套内孔几何精度超差，产生液压卡紧；5.阀套嵌入集成块体内，因外径配合过紧而招致内孔变形；或者因阀芯与阀套配合间隙过小而卡住阀芯。

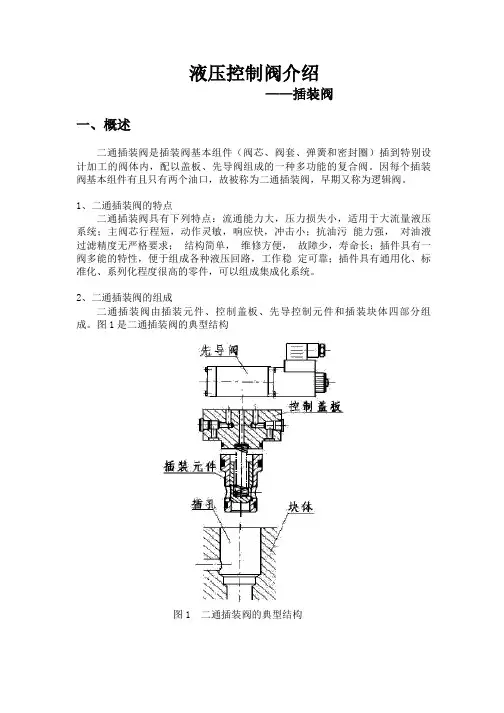

液压控制阀介绍——插装阀一、概述二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。

因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。

1、二通插装阀的特点二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。

2、二通插装阀的组成二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。

图1是二通插装阀的典型结构图1 二通插装阀的典型结构控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。

控制盖板内有控制油通道，配有一个或多个阻尼螺塞。

通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图2 )。

由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。

为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。

另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。

图2 盖板控制油孔先导控制元件称作先导阀，是小通径的电磁换向阀。

块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。

插装元件由阀芯、阀套、弹簧以及密封件组成(图3 )。

每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B口。

阀芯开启，A 口和B口沟通；阀芯闭合，A口和B口之间中断。

因而插装阀的功能等同于2 位2 通阀。

故称二通插装阀，简称插装阀。

图 3 插装元件根据用途不同分为方向阀组件、压力阀组件和流量阀组件。

同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。

三种组件均有两个主油口 A 和 B、一个控制口 x ，如图 4 所示。

第四章液压控制元件—插装阀文章目录[隐藏]∙第四章液压控制元件—插装阀∙ 4.5插装阀∙ 4.5.1插装阀的结构∙ 4.5.2插装阀的动作原理∙ 4.5.3插装阀用作方向控制阀∙ 4.5.4插装阀用作方向、流量控制阀∙ 4.5.5插装阀用作压力控制阀第四章液压控制元件—插装阀4.5插装阀液压插装阀是由插装式基本单元(以下简称插件体)和带有弓|导油路的阀盖所组成。

按回路目的，配不同的插件体及阀盖来进行方向、流量或压力的控制。

插装阀是安装在预先开好阀穴的油路板上(manifold blocks)而构成我们所需要的液压回路，如图4-54所示，因此可使液压系统小形化。

插装阀是七十年代初才出现的-种新型液压元件，为一多功能、标准化、通用化程度相当高的液压元件，适用于钢铁设备、塑胶成型机以及船舶等机械中。

插装阀的特点是:1)插装阀盖的配合，可具有方向、流量及压力控制功能。

2)件体为锥形阀结构，因而内部泄漏极少，不存在液压下紧现象，并没有如滑轴(spool)的重叠现象，反应性良好，可进行高速切换。

3)最适于压力损失小的高压大流量系统。

4)插装阀直接组装在油路板上，因而少了由于配管弓|起的外部泄漏、振动、噪音等事故，系统可靠性增加。

5)安装空间缩小，是液压系统小形化。

同时和以往方式相比，可降低液压系统的制造成本。

图4-54插装阀构成的液压回路外观图4-54插装阀构成的液压回路外观4.5.1插装阀的结构由插装阀所组装成的液压回路，通常含有下列基本元件:1.油路板图4-55插装阀油路板亦有人称为集成块，这是方块钢体-上挖有阀孔,用以承装插装阀，如图4-55所示。

图4-56油路板上主要阀孔和控制通道图4-56为常见油路板上主要阀孔和控制通道,X Y为控制压油油路，F为承装插件体的阀孔，A口B口是配合插件体的压油工作油路。

2.插件体插件体(cartnidges)主要由锥形阀(poppet)、弹簧套管(sleeve)及若干个密封垫圈所构成，如图4-55所示。

插装阀（逻辑阀）普通液压阀是目前液压传动系统中最常用的液压阀，它们已有几十年历史了，不仅它们本身的结构和性能日趋完善，而且为了使液压系统结构紧凑，减少阀间的连接管道，便于安装、使用和维修，也发展了很多种用这种液压阀或它们的变型（如叠加阀）构成的集成系统从而使液压技术的发展进入了一个新的阶段。

但是，用这些常用液压阀构成集成系统的各种方式，仅对小流量的液压系统能收到较为良好的效果，对中、大流量，特别是流量大于200L/min的液压系统，采用这些方式进行集成仍不免有很多困难，一般还只能采用管道进行阀间的连接来组成系统。

由于流量大，管道粗，因此配管工作量很大，安装、维修困难，且易出现漏油、振动等到弊病，这逐渐成了液压技术发展中的一个难题。

七十年代初，作为液压技术的一个分支---液压插装阀（逻辑阀）出现了。

它不仅能实现常用液压控制阀的各种动作要求，而且与普通液压阀比，在控制同等功率的情况下，具有重量轻、体积小、功率损失小、动作速度快和易于集成等突出的优点，特别适用于大流量液压系统的控制和调节。

因而圆满地解决了过去大流量液压控制系统难以集成的困难，也为特大流量和较复杂的液压控制系统的设计开创了一条新的道路。

我国山东济南铸锻机械化研究所从1976年就开始设计和研究插装阀。

目前，国内已在各种液压机上获得广泛地应用。

并取得了良好的效果，很多厂家生产插装阀和插装阀系统，我厂现在生产的液压机系列产品基本上都采用插装阀。

液压插装阀，由于它的主要元件均采用插入式的连接方式，所以又称为插入式液压阀。

它的主要元件—阀芯的形状是筒形的，因此，也有称它为筒形阀的。

也因为它的主要元件大部分靠锥面密封来切断油路，为了与常用的滑阀式液压阀相区别，故亦称为锥阀式液压阀。

插装阀的工作原理一般来说，一个液压控制系统总要对油流的方向、压力、流量进行控制，使液压执行机构（如油缸、油马达）按一定的规律进行工作，才能实现液压传动机械所要求的动作。

液压控制阀就是在液压系统中实现对油流控制的元件。
