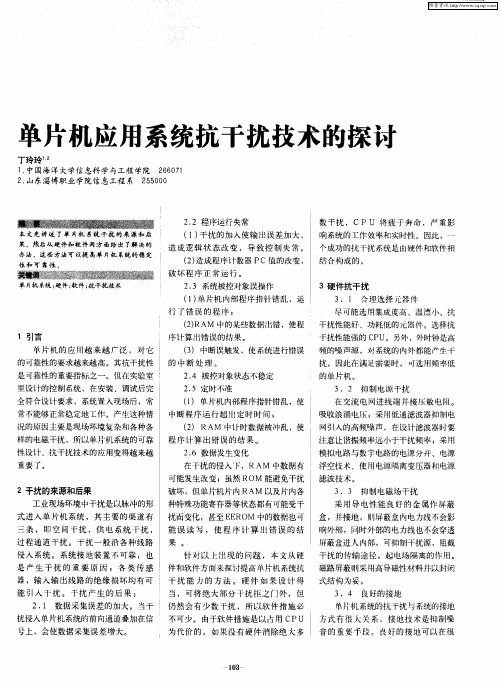

单片机硬件设计中的EMC兼容性与干扰抑制技术单片机硬件设计中的电磁兼容性(EMC)与干扰抑制技术引言在现代电子设备中,单片机(Microcontroller Unit,MCU)起到了至关重要的作用。
单片机的硬件设计必须考虑电磁兼容性(Electromagnetic Compatibility,EMC)和抑制干扰的技术。
本文将介绍单片机硬件设计中的EMC兼容性和干扰抑制技术,包括电磁干扰的来源、EMC设计要求、常用的干扰抑制技术以及正确的布线和接地技巧。
一、电磁干扰的来源电磁干扰可以由各种外部和内部因素引起。
以下是一些常见的电磁干扰来源:1. 射频辐射:包括无线通信、雷达或其他射频电源等设备产生的电磁波。
2. 电源线干扰:来自交流电源线的噪声,如谐波和干扰信号。
3. 开关电源:开关电源高频噪声会通过电源线和地线传播到其他电子设备中。
4. 过电压和静电放电:电气设备的开关、电磁阀等在操作时可能产生过电压和静电放电。
5. 瞬态电压:包括闪电击中电力线、开关电源的瞬态电压等。
二、EMC设计要求为了满足EMC设计要求,单片机硬件设计应考虑以下方面:1. 辐射和传导:抑制电磁辐射和传导干扰,以确保设备不会对其他设备产生干扰。
2. 抗干扰:增强设备的抗干扰能力,使其能够正常工作并受到外部干扰的影响较小。
3. 地址线、数据线和控制线的布局:合理的布局可以减少交叉耦合和串扰,降低电磁干扰。
4. 接地:良好的接地设计可以降低共模噪声和差模噪声,提高设备的抗干扰能力。
5. 输入输出端口的保护:通过使用适当的保护电路来保护单片机的输入输出端口,防止它们受到外部电磁干扰的损坏。
三、干扰抑制技术1. 滤波器:采用适当的滤波器可以抑制进入单片机的高频噪声。
常见的滤波器包括RC滤波器和LC滤波器。
2. 屏蔽:通过在关键部件周围添加屏蔽罩或屏蔽层,可以有效地防止电磁波的干扰。
3. 地线设计:良好的接地设计可以减少回路的回流电流,降低共模噪声,并提高设备的抗干扰能力。
软件抗干扰的几种办法在提高硬件系统抗干扰能力的同时,软件抗干扰以其设计灵活、节省硬件资源、可靠性好越来越受到重视。
下面以MCS-51单片机系统为例,对微机系统软件抗干扰方法进行研究。
1、软件抗干扰方法的研究在工程实践中,软件抗干扰研究的内容主要是:一、消除模拟输入信号的噪声(如数字滤波技术);二、程序运行混乱时使程序重入正轨的方法。
本文针对后者提出了几种有效的软件抗干扰方法。
(1) 指令冗余CPU取指令过程是先取操作码,再取操作数。
当PC受干扰出现错误,程序便脱离正常轨道“乱飞”,当乱飞到某双字节指令,若取指令时刻落在操作数上,误将操作数当作操作码,程序将出错。
若“飞”到了三字节指令,出错机率更大。
在关键地方人为插入一些单字节指令,或将有效单字节指令重写称为指令冗余。
通常是在双字节指令和三字节指令后插入两个字节以上的NOP。
这样即使乱飞程序飞到操作数上,由于空操作指令NOP的存在,避免了后面的指令被当作操作数执行,程序自动纳入正轨。
此外,对系统流向起重要作用的指令如RET、RETI、LCALL、LJMP、JC等指令之前插入两条NOP,也可将乱飞程序纳入正轨,确保这些重要指令的执行。
(2) 拦截技术所谓拦截,是指将乱飞的程序引向指定位置,再进行出错处理。
通常用软件陷阱来拦截乱飞的程序。
因此先要合理设计陷阱,其次要将陷阱安排在适当的位置。
软件陷阱的设计当乱飞程序进入非程序区,冗余指令便无法起作用。
通过软件陷阱,拦截乱飞程序,将其引向指定位置,再进行出错处理。
软件陷阱是指用来将捕获的乱飞程序引向复位入口地址0000H的指令。
通常在EPROM中非程序区填入以下指令作为软件陷阱:NOPNOPLJMP 0000H其机器码为0000020000。
陷阱的安排通常在程序中未使用的EPROM空间填0000020000。
最后一条应填入020000,当乱飞程序落到此区,即可自动入轨。
在用户程序区各模块之间的空余单元也可填入陷阱指令。
PIC单片机抗干扰设计摘要:单片机已经普遍应用到各个领域,对其可靠性也提出了更高的要求。
影响单片机可靠性的因素很多,但是抗干扰性能是最重要的一个因素之一。
本文对PIC单片机抗干扰设计主要从硬件干扰抑制技术和软件干扰抑制技术两个大方面来进行分析。
关键词:PIC单片机抗干扰硬件软件1 硬件干扰抑制技术1.1 采用合理的隔离技术采用合理的隔离技术对单片机抗干扰起着非常重要的作用。
隔离不仅能够将外来干扰信号的通道阻断,而且还可以通过控制系统与现场隔离实现抗干扰目的,使得彼此之间的串扰最大限度地降低。
常用的隔离技术主要包括变压器隔离方式、布线隔离方式、光电隔离方式和继电器隔离方式等。
1.2 合理选择系统时钟PIC单片机系统时钟频率为0~20MHz,时基震荡方式主要有四种,每一种时基震荡方式由不同的时基频率相对应:外接电阻电容元件的阻容振荡方式RC,频率为0.03MHz~5MHz;低频晶体振荡器/陶瓷谐振器振荡方式LP,频率为32.768kHz或200kHz;标准晶体振荡器/陶瓷谐振器振荡方式XT,频率为0.2MHz~4MHz;高频晶体振荡器/陶瓷谐振器振荡方式HS,频率为4MHz~20MHz。
外接方式主要有三种:外接晶体振荡器/陶瓷谐振器、外接时钟电路、外接RC。
用户在选择基振荡方式和外接方式时可根据PIC单片机应用系统的性能、应用场合、价格等因素来进行。
外接时钟属于高频噪声源,从可靠性方面来讲,不仅会干扰本应用系统,而且还能够干扰外界。
频率越高越容易成为噪声源,因此应采用低频率的系统时钟,但是必须把与系统性能要求相符作为前提条件。
1.3 合理设计电路板在电路板设计时,不要只是采用单一的PCB板进行,而应尽可能多的采用多层PCB板来进行,其中一层用作接地,而另外一层用作电源布线,这样就使得退耦电路形成,同时,这样的电路其屏蔽效果也比较好。
如果对空间没有任何的硬性规定,同时要成本因素进行考虑,此时在设计电路板时就可以采用单层或者双层的PCB板进行布线,这样需要从电源单独引电源线进行布线,并将其逐个分配到每个功能电路中,另外,还要将所有的地线汇集到靠近电源地的一个点上。
