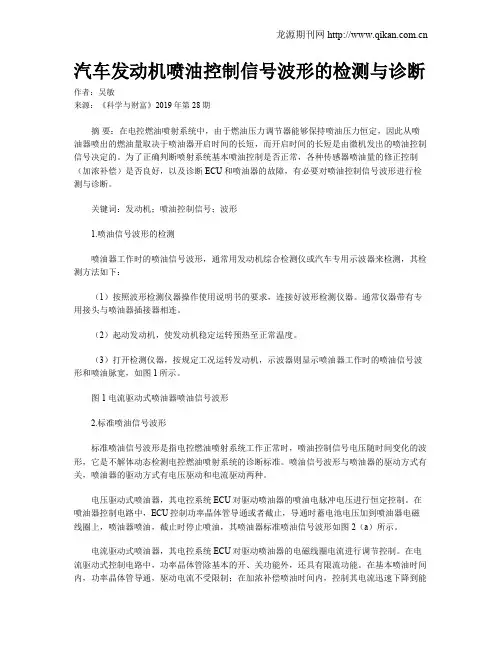

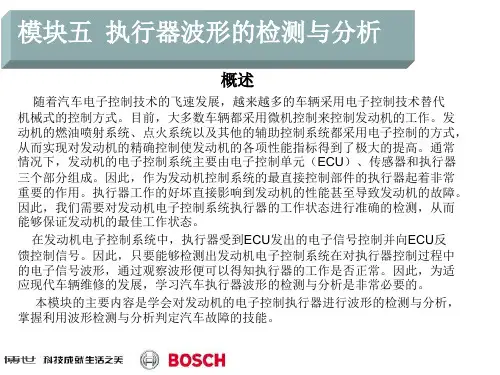

汽车发动机喷油控制信号波形的检测与诊断作者：吴敏来源：《科学与财富》2019年第28期摘要：在电控燃油喷射系统中，由于燃油压力调节器能够保持喷油压力恒定，因此从喷油器喷出的燃油量取决于喷油器开启时间的长短，而开启时间的长短是由微机发出的喷油控制信号决定的。
为了正确判断喷射系统基本喷油控制是否正常，各种传感器喷油量的修正控制（加浓补偿）是否良好，以及诊断ECU和喷油器的故障，有必要对喷油控制信号波形进行检测与诊断。
关键词：发动机；喷油控制信号；波形1.喷油信号波形的检测喷油器工作时的喷油信号波形，通常用发动机综合检测仪或汽车专用示波器来检测，其检测方法如下：（1）按照波形检测仪器操作使用说明书的要求，连接好波形检测仪器。
通常仪器带有专用接头与喷油器插接器相连。
（2）起动发动机，使发动机稳定运转预热至正常温度。
（3）打开检测仪器，按规定工况运转发动机，示波器则显示喷油器工作时的喷油信号波形和喷油脉宽，如图1所示。
图1 电流驱动式喷油器喷油信号波形2.标准喷油信号波形标准喷油信号波形是指电控燃油喷射系统工作正常时，喷油控制信号电压随时间变化的波形，它是不解体动态检测电控燃油喷射系统的诊断标准。
喷油信号波形与喷油器的驱动方式有关，喷油器的驱动方式有电压驱动和电流驱动两种。
电压驱动式喷油器，其电控系统ECU对驱动喷油器的喷油电脉冲电压进行恒定控制。
在喷油器控制电路中，ECU控制功率晶体管导通或者截止，导通时蓄电池电压加到喷油器电磁线圈上，喷油器喷油，截止时停止喷油，其喷油器标准喷油信号波形如图2（a）所示。
电流驱动式喷油器，其电控系统ECU对驱动喷油器的电磁线圈电流进行调节控制。
在电流驱动式控制电路中，功率晶体管除基本的开、关功能外，还具有限流功能。
在基本喷油时间内，功率晶体管导通，驱动电流不受限制；在加浓补偿喷油时间内，控制其电流迅速下降到能维持喷油器处于全开状态的最小值，以免喷油器电磁线圈过热损坏。
其喷油器标准喷油信号波形如图2（b）所示。
电控发动机波形分析电控发动机波形分析第一节：示波器在汽车诊断上的应用一：概论汽车上的电子设备每年都在增加，而且电子设备在汽车上所占比例每年都在上升，所以在维修汽车时，电子设备的修理工作也就越来越多，这就向今天的汽车维修技术提出了新的挑战。
现代的汽车修理工作，已经不再是一个单纯的机械修理，而是机械和电子一体化的维修，如果一个汽车维修企业不具备有效地排除汽车电子设备的故障能力，那么无论是现在还是将来，这个企业部将面临被淘汰的危险。
为了取得这方面的成功就必须具备以下三个基本条件：①必备的测试设备；②必须的维修资料；③必要的技术培训，如果其中任何一个条件不具备，那么汽车修理的质量就很难保证。
汽车示波器的诞生为汽车修理技术人员快速判断汽车电子设备故障提供了有力的工具，用普通的示波器去测试电子设备时，最大的困难是设定示波器(即调整示波器的各个按纽，使显示的波形更为清楚)和分析波形的形状，汽车示波器将汽车电子设备的测试设定变的非常简单，只要象点菜单一样选择要测试的内容，无需任何设定和调整就可以直接观察波形了，这是因为汽车示波器是专门为汽车维修人员设计的“傻瓜”示波器，它的设定调整是全自动的，使用汽车示波器，就像使用一台“傻瓜”照相机一样方便。
示波器与万用表相比有着更为精确及描述细致的优点，万用表通常只能用一、二个电参数来反映电信号的特征，而示波器则用电压随时间的变化的图象来反应一个电信号，它显示电信号比万用表更准确、更形象。
所以“一个画面通常要胜过一千个数字”。
汽车电子设备的信号有些是变化速率非常快的，变化周期达到千分之一秒，通常测试仪器的扫描速度应该是被测信号的5-10倍，许多故障信号是间歇的，时有时无，这就需要仪器的测试速度高于故障信号的速度。
汽车示波器完全可以胜任这个速度，汽车示波器不仅可以快速捕捉电路信号，还可以用较慢的速度来显示这些波形，以便可以一面观察，一面分析。
它还可以用储存的方式记录信号波形，可以倒回来观察已经发生过的快速信号，这就为分析故障提供了极大方便。
