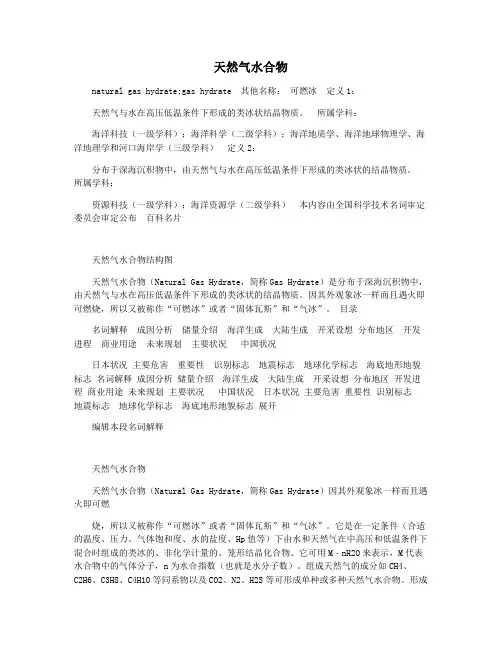

天然气水合物natural gas hydrate;gas hydrate 其他名称：可燃冰定义1：天然气与水在高压低温条件下形成的类冰状结晶物质。

所属学科：海洋科技（一级学科）；海洋科学（二级学科）；海洋地质学、海洋地球物理学、海洋地理学和河口海岸学（三级学科）定义2：分布于深海沉积物中，由天然气与水在高压低温条件下形成的类冰状的结晶物质。

所属学科：资源科技（一级学科）；海洋资源学（二级学科）本内容由全国科学技术名词审定委员会审定公布百科名片天然气水合物结构图天然气水合物（Natural Gas Hydrate，简称Gas Hydrate）是分布于深海沉积物中，由天然气与水在高压低温条件下形成的类冰状的结晶物质。

因其外观象冰一样而且遇火即可燃烧，所以又被称作“可燃冰”或者“固体瓦斯”和“气冰”。

目录名词解释成因分析储量介绍海洋生成大陆生成开采设想分布地区开发进程商业用途未来规划主要状况中国状况日本状况主要危害重要性识别标志地震标志地球化学标志海底地形地貌标志名词解释成因分析储量介绍海洋生成大陆生成开采设想分布地区开发进程商业用途未来规划主要状况中国状况日本状况主要危害重要性识别标志地震标志地球化学标志海底地形地貌标志展开编辑本段名词解释天然气水合物天然气水合物（Natural Gas Hydrate，简称Gas Hydrate）因其外观象冰一样而且遇火即可燃烧，所以又被称作“可燃冰”或者“固体瓦斯”和“气冰”。

它是在一定条件（合适的温度、压力、气体饱和度、水的盐度、Hp值等）下由水和天然气在中高压和低温条件下混合时组成的类冰的、非化学计量的、笼形结晶化合物。

它可用M・nH2O来表示，M代表水合物中的气体分子，n为水合指数（也就是水分子数）。

组成天然气的成分如CH4、C2H6、C3H8、C4H10等同系物以及CO2、N2、H2S等可形成单种或多种天然气水合物。

形成天然气水合物的主要气体为甲烷，对甲烷分子含量超过99％的天然气水合物通常称为甲烷水合物（Methane Hydrate）。

沉睡中的未来能源：可燃冰（天然气水合物）胜利油田培训中心目录•一、什么是可燃冰•二、可燃冰开采方法•三、可燃冰利用的前景分析一、什么是天然气水合物（可燃冰）？•天然气水合物（Natural Gas Hydrate/Gas Hydrate）是由天然气与水分子在高压（>10MPa）和低温（0～10℃）条件下形成的一种类冰状结晶物质，因其外观像冰，遇火即燃，因此被称为“可燃冰”（Combustible ice），化学式为CH₄·nH₂O。

天然气水合物（可燃冰）优势：•一是天然气水合物分布广泛；•全球天然气水合物所含天然气总资源量约为1.8～2.1×1016m3，其热当量相当于全球已知煤、石油和天然气（化石燃料）总热量的2倍；•据国际地质勘探组织估算，地球深海中可燃冰的蕴藏量是常规气体能源储存量的1000倍，且在这些可燃冰层下还可能蕴藏着大量的天然气。

可燃冰一旦得到开采，将使人类的燃料使用时延长几个世纪。

•三是能量密度大；•四是清洁度高。

•它比常规天然气杂质更少，燃烧后几乎不产生污染物，是未来理想的洁净能源。

我国天然气水合物资源•2017年5月，我国在南海北部的首次采样成功，证实了我国南海北部蕴藏丰富的天然气水合物资源。

•我国天然气水合物存在的区域：•南海西沙海槽•东沙陆坡•台湾西南陆坡•南沙海槽•冲绳海槽等。

对于输气管道来讲水化物是有危害的二、天然气水合物开采方法开采方法注热开采减压开采注化学试剂开采CO2置换固体开采传统开采方法新型开采方法1.注热开采•注热开采法就是对天然气水合物层进行加热，使天然气水合物层的温度超过其平衡温度，从而促使天然气水合物分解为水和天然气的一种开采方法。

•根据热源产生方式不同，该方法又可分为直接注入热流体加热法、火驱加热法、井下电磁加热法、微波加热等；•该方法的特点是可实现循环注热，作用方式快，但需要消耗大量的能量，热利用效率低。

2.减压开采•减压开采就是通过降低压力促使天然气水合物分解的一种开采方法。

第五章油气聚集与油气藏的形成5.17 天然气水合物一、基本概念及分类天然气水合物是在特定的低温和高压条件下，甲烷等气体分子天然地被封闭在水分子的扩大晶格中，形成似冰状的固态水合物。

自然界中存在的天然气水合物的天然气主要成分为甲烷，又称为甲烷水合物（Methane Hydrates）。

有时乙烷、丙烷、丁烷、二氧化碳及硫化氢也可与甲烷一起形成固态混合气体水合物，故又称固态气水合物(Solid Gas Hydrates）。

天然气水合物是甲烷等气体和水分子组成的类似冰状的固态物质，其分子式为M·nH2O，其中M是以甲烷气体为主的气体分子数，n为水分子数。

天然气水合物实质上是一种水包气的笼形物。

其中的水结晶成等轴晶系，水分子形成刚性笼架晶格，每个笼架晶格中均包括一个主要为甲烷的气体分子。

（图据张厚福等，1999）天然气水合物结构图天然气水合物的组成我国天然气水合物分布有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）天然气水合物的气体来源形成水合物的气体主要有3种来源：沉积物中的有机质在细菌降解作用下产生的生物成因气；深部有机物或石油在热裂解作用下产生的热解成因气；由火山作用产生的无机成因气。

天然气水合物可作为深部气藏的良好盖层,也可形成水合物气田。

形成天然气水合物需具备的四个基本条件:①充足的天然气和水，天然气主要是生物成因气，其次热成因气；②较低的温度，一般温度低于10℃；③较高的压力，一般压力大于10MPa；④有利的储集空间。

最重要的是低温和高压条件，且温度与压力可在一定范围内相互补偿。

气体水合物的压力-温度图解（据D.L.Katz等，1959）二、天然气水合物形成与分布二、天然气水合物形成与分布气体水合物的形成要求压力随温度线性升高而呈对数地增加，因而在大多数沉积盆地中，压力增加的幅度都远远无法满足这个要求，水合物在21～27℃温度下都将分解，因而形成水合物的深度下限约在1524m，随各地地温梯度的不同而有所变化。
