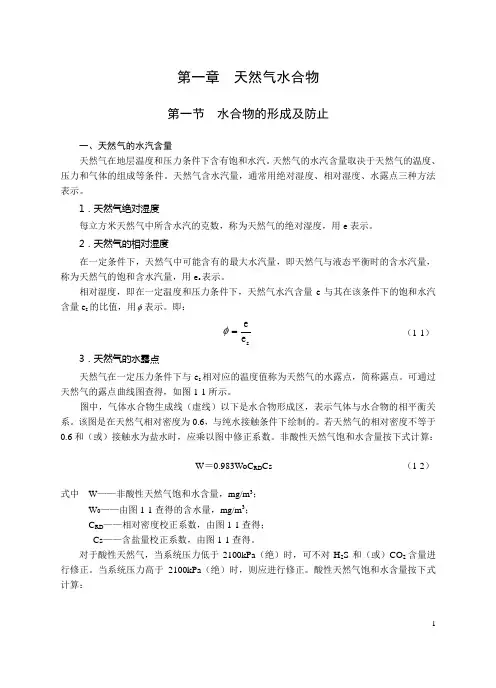

1第一章 天然气水合物第一节 水合物的形成及防止一、天然气的水汽含量天然气在地层温度和压力条件下含有饱和水汽。

天然气的水汽含量取决于天然气的温度、压力和气体的组成等条件。

天然气含水汽量，通常用绝对湿度、相对湿度、水露点三种方法表示。

1．天然气绝对湿度每立方米天然气中所含水汽的克数，称为天然气的绝对湿度，用e 表示。

2．天然气的相对湿度在一定条件下，天然气中可能含有的最大水汽量，即天然气与液态平衡时的含水汽量，称为天然气的饱和含水汽量，用e s 表示。

相对湿度，即在一定温度和压力条件下，天然气水汽含量e 与其在该条件下的饱和水汽含量e s 的比值，用φ表示。

即：se e =φ （1-1）3．天然气的水露点天然气在一定压力条件下与e s 相对应的温度值称为天然气的水露点，简称露点。

可通过天然气的露点曲线图查得，如图1-1所示。

图中，气体水合物生成线（虚线）以下是水合物形成区，表示气体与水合物的相平衡关系。

该图是在天然气相对密度为0.6，与纯水接触条件下绘制的。

若天然气的相对密度不等于0.6和（或）接触水为盐水时，应乘以图中修正系数。

非酸性天然气饱和水含量按下式计算：W ＝0.983WoC RD Cs （1-2）式中 W ——非酸性天然气饱和水含量，mg/m 3； W 0——由图1-1查得的含水量，mg/m 3； C RD ——相对密度校正系数，由图1-1查得；Cs ——含盐量校正系数，由图1-1查得。

对于酸性天然气，当系统压力低于2100kPa （绝）时，可不对H 2S 和（或）CO 2含量进行修正。

当系统压力高于2100kPa （绝）时，则应进行修正。

酸性天然气饱和水含量按下式计算：2 图1-1 天然气的露点3)W y W y W 0.983(yW S H S H CO CO HC HC2222++= （1-3）式中 W —酸性天然气饱和水含量，mg/m 3；2CO y ，S H 2y ——气体中CO 2，H 2S 的摩尔含量；HC y ——气体中除CO 2，H 2S 以外的其它组分的摩尔含量；W HC ——由图1-1查得的含水量，mg/m 3；2CO W ——CO 2气体含水量，由图1-2查得； S H 2W ——H 2S 气体含水量，由图1-3查得。

天然气水合物矿产姓名：张航飞学号：20081004218指导老师：张成、庄新国目录第一章天然气水合物的基本性质第二章天然气水合物的成因类型及主控因素第三章天然气水合物成藏系统第四章天然气水合物的形成机理第五章天然气水合物的识别标志附录参考文献第一章天然气水合物的基本性质一、天然气水合物的基本性质天然气水合物是一种由水分子和气体分子组成的似冰状笼形化合物, 其外形如冰晶状, 通常呈白色,它广泛分布于大陆边缘海底沉积物和永久冻土层中.它的分子式可以用M·nH2O 来表示, 式中M表示“客体”分子, n 表示水合系数. 在这种冰状的结晶体中, 甲烷( CH4) 、乙烷( C2H6) 、丙烷( C3H8) 、异丁烷、常态丁烷、氮( N2) 、二氧化碳( CO2) 和硫化氢( H2S) 等“客体”分子充填于水分子结晶骨架结构的孔穴中, 它们在低温高压( 0℃<T<10℃, P >10 MPa) 条件下通过范德华力稳定地相互结合在一起. 由于天然气水合物中通常含有大量的甲烷或其他碳氢气体分子, 因此极易燃烧, 所以有人称之为“可燃冰”. 它在燃烧后几乎不产生任何残渣和废弃物, 是一种非常洁净的能源.自然界的天然气水合物并非都是白色的, 它还有许多其他的颜色. 如从墨西哥湾海底获取的天然气水合物, 它们呈现绚丽的橙色、黄色, 甚至红色等多种很鲜艳的颜色; 而从大西洋海底Blake Ridge 取得的天然气水合物则呈灰色或蓝色. 赋存于天然气水合物中的一些其他物质( 如油类、细菌和矿物等) 都可能对这些色彩的产生起关键作用 .天然气水合物按产出环境可以分为海底天然气水合物和极地天然气水合物; 按结构类型可分为4类( 表1, 图1) , 即I 型、Ⅱ型、H 型和一种新型的水合物( 它是由生物分子和水分子生成的) . I 型结构的水合物为立方晶体结构, 其笼状格架中只能容纳一些较小分子的碳氢化合物, 如甲烷( C1) 和乙烷( C2) , 以及一些非碳氢气体, 如N2、CO2 和H2S. I 型结构的水合物是由46 个水分子构成2 个小的十二面体“笼子”以容纳气体分子[ 11] , I 型水合物中的甲烷主要是生物成因气. Ⅱ型结构的水合物为菱形晶体结构, 其笼状格架较大, 不但可以容纳甲烷( C1) 和乙烷( C2) , 而且可以容纳较大的丙烷( C3) 和异丁烷( iC4) 分子. H 型结构的水合物, 为六方晶体结构, 具有最大的笼状格架, 可以容纳分子直径大于iC4 的有机气体分子. Ⅱ型水合物和H 型水合物中的烃类主要来源于热成因, 常与油气藏的渗漏有关. Ⅱ型和H 型结构的天然气水合物比I 型的要稳定得多, 它们可以在较高温度和较低压力下保持稳定, 但自然界天然气水合物以I 型为主.图1 天然气水合物晶体结构类型第二章天然气水合物的成因类型及主控因素一、天然气水合物的成因类型依据气体水合物的物理化学特征,充足的水和气体供应是形成自然界天然气水合物的两个基本因素。

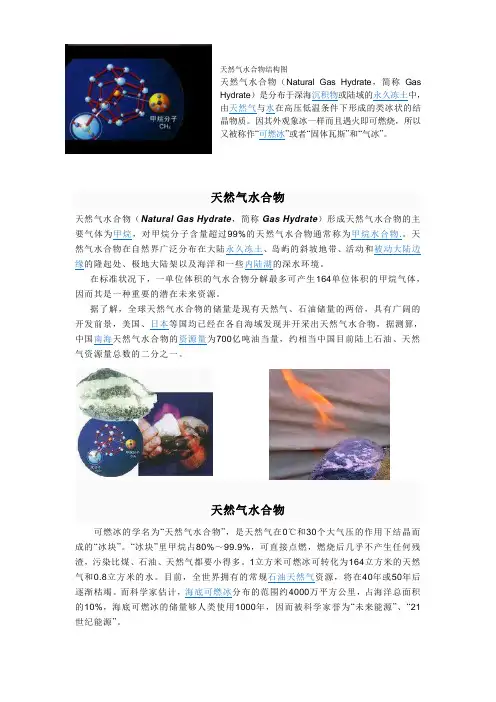

天然气水合物结构图天然气水合物（Natural Gas Hydrate，简称GasHydrate）是分布于深海沉积物或陆域的永久冻土中，由天然气与水在高压低温条件下形成的类冰状的结晶物质。

因其外观象冰一样而且遇火即可燃烧，所以又被称作“可燃冰”或者“固体瓦斯”和“气冰”。

天然气水合物天然气水合物（Natural Gas Hydrate，简称Gas Hydrate）形成天然气水合物的主要气体为甲烷，对甲烷分子含量超过99%的天然气水合物通常称为甲烷水合物.。

天然气水合物在自然界广泛分布在大陆永久冻土、岛屿的斜坡地带、活动和被动大陆边缘的隆起处、极地大陆架以及海洋和一些内陆湖的深水环境。

在标准状况下，一单位体积的气水合物分解最多可产生164单位体积的甲烷气体，因而其是一种重要的潜在未来资源。

据了解，全球天然气水合物的储量是现有天然气、石油储量的两倍，具有广阔的开发前景，美国、日本等国均已经在各自海域发现并开采出天然气水合物，据测算，中国南海天然气水合物的资源量为700亿吨油当量，约相当中国目前陆上石油、天然气资源量总数的二分之一。

天然气水合物可燃冰的学名为“天然气水合物”，是天然气在0℃和30个大气压的作用下结晶而成的“冰块”。

“冰块”里甲烷占80%～99.9%，可直接点燃，燃烧后几乎不产生任何残渣，污染比煤、石油、天然气都要小得多。

1立方米可燃冰可转化为164立方米的天然气和0.8立方米的水。

目前，全世界拥有的常规石油天然气资源，将在40年或50年后逐渐枯竭。

而科学家估计，海底可燃冰分布的范围约4000万平方公里，占海洋总面积的10%，海底可燃冰的储量够人类使用1000年，因而被科学家誉为“未来能源”、“21世纪能源”。

可燃冰主要储存于海底或寒冷地区的永久冻土带，比较难以寻找和勘探。

新研制的这套灵敏度极高的仪器，可以实地即时测出海底土壤、岩石中各种超微量甲烷、乙烷、丙烷及氢气的精确含量，由此判断出可燃冰资源存在与否和资源量等各种指标。

化学选修3《物质结构与性质》P85选题2天然气水合物（一种潜在的能源）天然气水合物——可燃冰一、可燃冰相关概念可燃冰：天然气与水在高压低温条件下形成的类冰状结晶物质。

（又称笼形化合物）甲烷水合物（Methane Hydrate）：用M·nH2O来表示，M代表水合物中的气体分子，n为水合指数（也就是水分子数）。

组成天然气的成分如CH4、C2H6、C3H8、C4H10等同系物以及CO2、N2、H2S等可形成单种或多种天然气水合物。

形成天然气水合物的主要气体为甲烷，对甲烷分子含量超过99％的天然气水合物通常称为甲烷水合物。

又因外形像冰，而且在常温下会迅速分解放出可燃的甲烷，因而又称“可燃冰”或者“固体瓦斯”和“气冰”）。

因为可燃冰的主要成分为甲烷，为甲烷水合物，而甲烷在常温中为气体，熔、沸点低，所以甲烷为分子晶体，因而可燃冰也为分子晶体。

可燃冰存在之处：天然气水合物在自然界广泛分布在大可燃冰陆、岛屿的斜坡地带、活动和被动大陆边缘的隆起处、极地大陆架以及海洋和一些内陆湖的深水环境。

天然气水合物在全球的分布图在标准状况下，一单位体积的气水合物分解最多可产生164单位体积的甲烷气体，因而其是一种重要的潜在未来资源。

笼状化合物（Clathrate）：在天然气水合物晶体中，有甲烷、乙烷、氮气、氧气二氧化碳、硫化氢、稀有气体等，它们在水合物晶体里是装在以氢键相连的几个水分子构成的笼内，因而又称为笼状化合物。

天然气分子藏在水分子中水分子笼是多种多样的二、可燃冰的性质可燃冰的物理性质：（1）在自然界发现的天然气水合物多呈白色、淡黄色、琥珀色、暗褐色亚等轴状、层状、小针状结晶体或分散状。

（2）它可存在于零下，又可存在于零上温度环境。

（3）从所取得的岩心样品来看，气水合物可以以多种方式存在：①占据大的岩石粒间孔隙；②以球粒状散布于细粒岩石中；③以固体形式填充在裂缝中；或者为大块固态水合物伴随少量沉积物。

可燃冰的化学性质：1、在冰的空隙（“笼”）中可以笼合天然气中的分子的原因：(1)气水合物与冰、含气水合物层与冰层之间有明显的相似性：①相同的组合状态的变化——流体转化为固体；②均属放热过程，并产生很大的热效应——0℃融冰时需用0.335KJ的热量，0～20℃分解天然气水合物时每克水需要0.5～0.6KJ的热量；③结冰或形成水合物时水体积均增大——前者增大9％，后者增大26％～32％；④水中溶有盐时，二者相平衡温度降低，只有淡水才能转化为冰或水合物；⑤冰与气水合物的密度都不大于水，含水合物层和冻结层密度都小于同类的水层；⑥含冰层与含水合物层的电导率都小于含水层；⑦含冰层和含水合物层弹性波的传播速度均大于含水层。
