西威变频器常见报警处理

西威变频器维修方法西威变频器是是一种交流电动机的控制设备。

目前，电力广泛的应用，而大多数电流都是使用的交流电，交流电动机也就是控制和产生交流电的一种设备。

那么变频器怎维修呢?以下是店铺为您整理的有关西威变频器维修方法资料，希望对你有帮助。

关于西威变频器维修变频器维修是一项理论知识、实践经验与操作水平的结合的工作，其技术水平决定着变频器的维修质量。

从事变频器维修的人员需要经常学习，了解变频器内部的电子元器件所具备的功能和特点，开拓知识面，将新学到的知识应用于实际工作中，不断提高维修技术水平。

西威变频器维修方法静态测试1、测试整流电路找下结果，可以判定电路已出现异常，A.到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，正常时有几十欧的阻值，且基本平衡。

相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。

将红表棒接到N端，重复以上步骤，都应得到相同结果。

如果有以阻值三相不平衡，说明整流桥有故障.B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或启动电阻出现故障。

2、测试逆变电路将红表棒接到P端，黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。

将黑表棒N端，重复以上步骤应得到相同结果，否则可确定逆变模块有故障。

动态测试在静态测试结果正常以后，才可进行动态测试，即上电试机。

在上电前后必须注意以下几点：1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机(炸电容、压敏电阻、模块等);2、检查变频器各接插口是否已正确连接，连接是否有松动，连接异常有时可能会导致变频器出现故障，严重时会出炸机等情况;3、上电后检测故障显示内容，并初步断定故障及原因;4、如未显示故障，首先检查参数是否有异常，并将参数复归后，在空载(不接电机)情况下启动变频器，并测试U、V、W三相输出电压值。

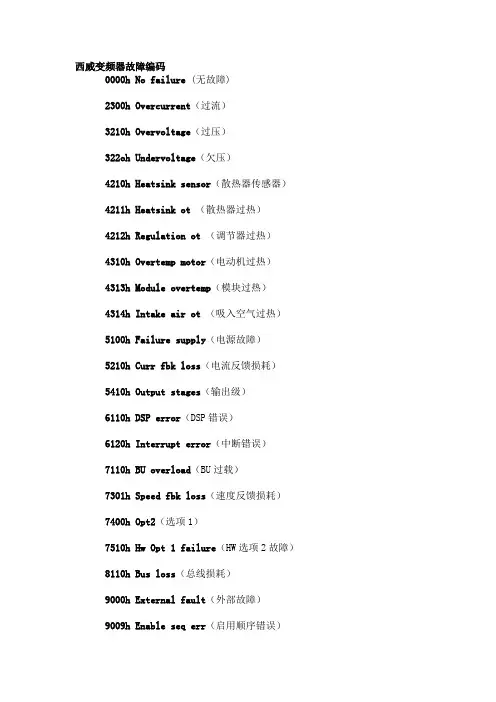

西威变频器故障编码0000h No failure (无故障)2300h Overcurrent（过流）3210h Overvoltage（过压）322oh Undervoltage（欠压）4210h Heatsink sensor（散热器传感器）4211h Heatsink ot （散热器过热）4212h Regulation ot （调节器过热）4310h Overtemp motor（电动机过热）4313h Module overtemp（模块过热）4314h Intake air ot （吸入空气过热）5100h Failure supply（电源故障）5210h Curr fbk loss（电流反馈损耗）5410h Output stages（输出级）6110h DSP error（DSP错误）6120h Interrupt error（中断错误）7110h BU overload（BU过载）7301h Speed fbk loss（速度反馈损耗）7400h Opt2（选项1）7510h Hw Opt 1 failure（HW选项2故障）8110h Bus loss（总线损耗）9000h External fault（外部故障）9009h Enable seq err（启用顺序错误）西威变频器操作面板显示的故障报警其他故障西威变频器故障编码0000h No failure (无故障)2300h Overcurrent（过流）3210h Overvoltage（过压）322oh Undervoltage（欠压）4210h Heatsink sensor（散热器传感器）4211h Heatsink ot （散热器过热）4212h Regulation ot （调节器过热）4310h Overtemp motor（电动机过热）4313h Module overtemp（模块过热）4314h Intake air ot （吸入空气过热）5100h Failure supply（电源故障）5210h Curr fbk loss（电流反馈损耗）5410h Output stages（输出级）6110h DSP error（DSP错误）6120h Interrupt error（中断错误）7110h BU overload（BU过载）7301h Speed fbk loss（速度反馈损耗）7400h Opt2（选项1）7510h Hw Opt 1 failure（HW选项2故障）8110h Bus loss（总线损耗）9000h External fault（外部故障）9009h Enable seq err（启用顺序错误）西威变频器操作面板显示的故障报警故障报警可能的原因BU overload 制动单元过载Bus loss 通讯连接故障（只用于通讯选件）检查通讯连接，EMC问题，检查接线Curr fbk loss 调节板和电流互感器连接错误；检查XTA端子的连接电缆DSP error 处理器程序故障；关掉装置重新上电；如还有问题，可能是内部故障，与办事处联系Enableseqerr 装置上电或复位时，接通输入接着24V，装置配置为端子运行；参见CONFIGURATION/Main commandsExternalfault 外部故障，端子15；如果不用外部故障：端子16和18或端子15和19之间连接断开；如果使用了外部故障，端子15的信号消失；如是外部供电，基准点必须相连Failuresupply电压供电故障，电压低于允许值；小心：在移开端子前切断电源；大多数情况，原因来自外部接线；拔出调节板接线端子排，输入故障复位，如果无其他故障，检查你的接线有无短路，有时是通过屏蔽层短路；如果还不能成功，再按故障复位；如果仍不能成功，可能是内部原因，和当地的办事处联系Heatsink ot（对22KW…以上）。

西威变频器说明书(总21页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除 ARTDrive L

转矩矢量电梯专用变频器

使用手册 SIEI 操作手册 安全须知 注意！ 根据EEC标准，只有在检查确认机器是那些符合89/392/EEC条款的设备制造的后，Avy及其附件才可以使用。 警告-电气击伤和烧伤危险 当时用某些仪器比如示波器去测量带电设备时，示波器的外壳必须接地，而且应使用差分放大输入。在选择探头，调试示波器时应格外小心这样才能安全读数。为进行正确操作及调试，仔细阅读仪器生产厂家的操作手册。 警告-火灾和爆炸危险 火灾和爆炸通常是由把传动装置放置在危险的地方，比如充满易燃易爆气体或粉尘的地方。传动装置应放置在远离危险的地方，即便使用那些可以在以上地点使用的电机。 警告-扭伤 不正确的抬举方式可能造成严重的人身伤害。只有经过培训的专业人员使用适当的装置进行以上操作才是可取的。 注意！ 传动装置的接地和电机的接地必须遵守标准。 警告 在装置上电前把盖板放回原处。否则可能导致死亡或严重伤害。 警告 变频调速传动装置是用于工业现场安装的电气设备。在使用过程中装置的部分是带电的。因此，电气安装和设备的开盖操作应由合格的专业人员进行。电机和传动装置的不正确安装将导致人身和设备的损坏。传动装置本身未带电机超速保护。必须严格遵守手册中的指示和当地及国家的有关适用规定。 小心 且勿连接到超过技术指标允许的电压波动范围的供电电源上。如果过高的电压加在传动装置上将有可能损坏内部器件。 小心 没有接地导线的条件下切勿操作传动装置。电机外壳的接地应使用一根区别于其他接地柱的接地柱，这样可以避免噪声耦合。接地连线的截面积应符合NEC标准或CEC标准。连接可以采用UL列出的或CSA认可的闭环端子连接，这样可使用相应的序列规格。施工时应使用生产厂家认可的压弯工具。 小心 不要在传动装置端子或控制电路端子上进行绝缘测试。 小心 因为环境温度将影响装置的寿命和可靠性，所以不要在超出允许温度的地点安放装置。在104°F（40℃）或以下温度时请保持通风。 小心 当传动装置出现故障报警时，请仔细阅读本书的故障解决章节。在解决了问题后再恢复操作。切勿通过外部自动复位故障。 小心 当需要打开传动装置时请确认已移走的多余物品。（否则有可能附着在风机或通风通道中造成传动装置过热）。 小心 传动装置必须安装在防火材料上。当装置运行时，装置的冷却部件的温度有可能达到194°F（90℃）。 1.1 概要说明

西子奥的斯电梯西威变频器故障代码西子奥的斯电梯西威变频器故障代码supply:供电电压故障under voltage:欠电压over voltahe:过电压IGBT desaturat:IGBT故障inst over cuureent：过电流ground fault：接地故障curr fbk loss：电流反馈故障module OT：模块过热heatsink OT：散热器过热motor OT：电机过热heatsink S OT：散热器传感器过热rugulation S OT：调节板传感器过热intake air SOT：环境温度传感器过热cont fbk fail：接触器反馈故障commcardfault：通讯故障appl card fault：选件卡故障drive overload：变频器过载BU overload：电机过载data lost：制动单元过载brake fbk fail：数据丢失door fbk fail：门驱反馈故障spd fbk loss:速度反馈丢失故障代码故障名称可能的原因检查Failure supply 供电电压故障供电电压故障变频器内部可能导致故障检查设备电源复位并重新起动.若仍发生故障请与SIEI代理商联系Under voltage 欠电压直流母线下降到了额定值的65%以下最常见的原因是设备电源故障变频器内部故障也可能造成欠电压故障若为暂时的电源电压中断,可复位后重新起动. 检查设备输入若设备电源正常且发生了内部故障,请与SIEI代理商联系Over voltage 过电压变频器内部的直流环节电压超出了额定值的35%减速时间太短设备受到很高的过压峰值影响调整减速时间IGBTDesaturat IGBT故障变频器在IGBT桥或其门极驱动器中检查到了错误动作干扰故障器件失效复位并重新起动.若仍发生故障请与SIEI代理商联系InstOver current 过电流变频器检测到电机输出有过大电流(>4*In)突加重载电机电缆短路电机不合适检查负载检查电缆检查电机规格Ground fault 接地故障电流检测发现电机相电流之和不为零电机或电缆绝缘失效编码器故障也可能引起接地故障检查电机电缆Curr fbk loss 电流反馈故障调节板和电流互感器连接错误；检查XTA端子的连接电缆Module OT 模块过热 IGBT模块温度太高风机故障功率元件IGBT故障过负荷电流周期太快Heatsink OT 散热器过热 GBT模块温度太高风机故障功率元件IGBT故障过负荷电流周期太快Motor OT 电机过热变频器由电机温度模型检测出电机过热电机过载减少电机负载若电机没有过热则检查温度模块Heatsink S OT 散热器传感器过热环境温度太高风机故障散热片太脏检查冷却气流检查散热气是否不干净检查环境温度Regulation S OT 调节板传感器过热调节板温度太高环境温度太高检查环境温度检查冷却气流Intake air S OT 环境温度传感器过热冷却空气温度太高风机故障冷却口堵塞检查风机检查变频器的冷却口Cont fbk fail 接触器反馈故障变频的主接触器故障检查变频器的接触器Commcardfault 通讯故障变频器通讯故障复位重新起动,若再次出现请与SIEI代理商联系Appl card fault 选件卡故障选件板的读入失败检查安装若安装正确,请与SIEI代理商联系Drive overload 变频器过载变频器过载Motor overload 电机过载电机过载减少电机负载BU overload 制动单元过载制动单元过载Data lost 数据丢失Brake fbk fail 抱闸反馈故障Sequencer 装置上电或复位时，接通输入连着24V装置配置为运行端子Door fbk fail 门驱反馈故障Over speed 超速IGBTdesat repet IGBT故障变频器在IGBT桥或其门极驱动器中检查到了错误动作干扰故障器件失效复位并重新起动.若仍发生故障请与SIEI代理商联系WatchDOG user 处理器看门狗干扰故障元件失效对复位后重新起动,若故障再次发生,请联系SIEI代理商External fault 外部故障在外部数字输入中检测出故障检查外部故障电路或器件Spd fbk loss 速度反馈丢失编码器未接编码器连接不正确检查编码器西威面板操作说明6 面板操作操作面板包括两行16位LCD显示、7个LED及9个功能键组成。
