法珀腔光纤压力传感器原理

光纤传感器的工作原理
光纤传感器是一种对光强度十分敏感的新型传感器，它具有体积小、重量轻、耐环境性能好、测量范围大、非接触性强、使用省电等优点。

它是将一种特定的光学纤维绑成特定形状，然后集成到传感器系统中的一种传感器，光纤的内部反射的特性使其具有传输光信号的能力。

光纤传感器的基本原理就是光学纤维将环境中的外界信号转换成光信号，再通过光学纤维传递到测量终端，在终端处可以进行判断和处理，根据处理结果，通过电信号来控制外界装置，最终实现测试目标。

其传输特性本质上是把光变换成电，从而实现检测和测量，从而达到实现自动控制的目的。

光纤传感器的传感原理有分光原理、多模传感原理和非分光原理。

其中，分光传感原理是依靠多色拓扑不同的光纤把被检测物体表面的能量分解成不同波长的光信号，不同波长的光源在光纤上传播时，会被表面反射形成不同光强度的光信号；而多模传感原理则是由一根光纤传感器得到物体表面的温度、光、压力和其他物理量信号，通过光纤得到物体表面的反射特性，通过特定的滤波器提取出指定的物理信号；最后，非分光原理是把光纤上不同光强度的信号通过传感器转换为电信号，根据电信号的强弱来控制外部的装置，实现物理量的监控和控制。

总之，光纤传感器的传感原理既具有灵敏度又具有稳定性，是一种普遍应用于工业检测、检验和测量等领域中皆有广泛运用的特殊传感器。

光纤传感器的工作原理光纤传感器作为一种重要的光学传感器，广泛应用于各个领域，如光通信、工业自动化、医疗设备等。

本文将介绍光纤传感器的工作原理及其在实际应用中的特点。

一、工作原理光纤传感器是利用光学原理来实现物理量的检测和测量的装置。

它基于光的传输、反射、折射、散射等现象，通过改变光的强度、频率或相位来感知和测量被测物理量。

1. 光传输光纤传感器中的光信号通过光纤传输到被测物体或环境中。

光纤具有优异的光导传输特性，可以保证光信号在传输过程中的稳定性和可靠性。

2. 光的接收与反射被测物体或环境中的光信号与光纤发射的光信号相互作用后，一部分被反射回光纤。

这里的反射可以是由于光的散射、反射或折射等效应引起的。

3. 光的探测与解读通过光纤传感器接收到的反射光信号会被传感器内部的光电探测器接收并转换成电信号。

电信号会被后续的电路处理和解读，从而获取被测量的物理量信息。

二、特点和应用光纤传感器具有以下特点，使其在各个领域得到广泛应用：1. 高精度光纤传感器具有高分辨率和高灵敏度，可以对微小物理量进行准确测量。

同时，光纤传感器还能实现长距离的传输，适用于大范围的测量需求。

2. 免受干扰光纤传感器的信号传输是光学信号，不会受到电磁干扰，有较高的抗干扰能力。

这使得光纤传感器在工业自动化、电磁环境复杂的场合下具有稳定可靠的性能。

3. 多功能光纤传感器可以根据需求设计不同的传感结构，实现对不同物理量的测量。

如温度、压力、湿度等物理量都可以通过光纤传感器进行检测。

4. 实时性光纤传感器的工作响应快速，能够实时获取被测物理量的变化。

这使得在对实时监测和控制要求较高的应用领域，如工业生产过程中的物料流动监测等，光纤传感器发挥了极其重要的作用。

光纤传感器由于其独特的工作原理和优越的性能，在多个领域有广泛的应用。

以下是一些典型的光纤传感器应用案例：1. 环境监测通过光纤传感器，可以实时监测环境参数，如温度、湿度、气体浓度等。

这对于环境保护、工业安全等方面具有重要意义。

光纤传感器的原理和分类光纤传感器是一种利用光纤作为传感元件的传感器，其原理基于光的传输和传导特性。

由于光纤具有高强度、高精度、抗干扰性强等优点，因此在许多领域被广泛应用。

本文将介绍光纤传感器的原理以及常见的分类。

一、光纤传感器的原理光纤传感器是通过利用光的传输和传导特性来实现对物理量的测量或检测。

其原理基于光在光纤中传播的特性，通过引入测量介质或改变光纤本身的物理性质，来实现对所测量量的感应和转换。

光纤传感器的工作原理主要包括两个部分：光纤内部光的传输和光的检测与测量。

光纤中的光通过全反射现象在光纤内部传输，当外界环境或测量介质的物理性质发生变化时，会引起光的入射角度或传播路径的改变。

这样，光的特性变化就能被传感器感受到，并通过光的检测与测量来转换成电信号或数字信号进行处理。

二、光纤传感器的分类1. 根据测量原理分类- 干涉型光纤传感器：利用干涉原理测量物理量的变化，如干涉型位移传感器、干涉型应力传感器等。

- 散射型光纤传感器：利用光的散射现象测量介质的物理性质，如散射型温度传感器、散射型液位传感器等。

- 吸收型光纤传感器：利用介质对光的吸收特性测量物理量的变化，如吸收型浓度传感器、吸收型压力传感器等。

2. 根据传感原理分类- 光纤光栅传感器：利用光栅的周期性结构产生的光波反射、衍射或干涉现象进行测量，如光纤光栅位移传感器、光纤光栅应变传感器等。

- 光纤光栅传感器具有高精度、高分辨率和良好的抗干扰性能，在工业自动化、航空航天等领域得到广泛应用。

3. 根据测量的物理量分类- 光纤温度传感器：通过测量介质对光的吸收和散射特性来对温度进行测量。

- 光纤压力传感器：通过测量介质对光的压力和扭转特性来对压力进行测量。

- 光纤位移传感器：通过测量光纤长度的变化来对位移进行测量。

三、光纤传感器的应用领域光纤传感器由于其高灵敏度、高分辨率、抗干扰性强等特点，被广泛应用于各个领域。

以下是一些主要的应用领域：1. 工业自动化：光纤传感器在工业自动化中常用于测量温度、压力、液位等参数，可以实现对工业过程的监测与控制。

光纤传感器的工作原理光纤传感器是一种利用光纤作为传感器的感应元件的传感器。

光纤传感器的工作原理是基于光的传输和光的特性，通过检测光的强度、光的相位或光的频率等参数的变化来实现测量和检测。

下面将详细介绍光纤传感器的工作原理。

1.光的传输光纤传感器是通过光纤将信号传输到目标位置进行测量和检测的。

光纤是一种将光信号传输的波导，其内部是由高折射率的纤芯和低折射率的包层组成。

光信号通过纤芯进行传输，并且受到光纤的折射规律的影响。

光纤传感器的传感元件一般位于光纤的入口或出口处，通过测量光的强度和光的特性来实现测量和检测。

2.测量原理光纤传感器的测量原理主要有光强度测量、光干涉测量和光散射测量等。

光强度测量是利用光传输时的衰减规律，通过检测光的强度来判断目标物理量的变化。

光干涉测量是利用光的干涉现象来测量目标物理量的变化，一般是通过光纤的长度或折射率的变化来实现测量。

光散射测量是利用光在传输过程中与介质的散射作用来测量目标物理量的变化，例如测量液体的浓度或测量气体的浓度等。

3.传感原理光纤传感器的传感原理主要有光纤布拉格光栅传感器、光纤共振传感器和光纤散射传感器等。

光纤布拉格光栅传感器是利用光栅的折射率周期性变化来测量目标物理量的变化，一般是通过测量光纤中被散射回来的光的特性来实现测量。

光纤共振传感器是利用光在光纤内部多次反射产生共振，通过测量共振波长的变化来实现测量。

光纤散射传感器是利用光在光纤中遇到杂散反射或杂散散射时产生的衰减、散射或反射来测量目标物理量的变化，一般是通过测量光的强度、光的频率或光的相位的变化来实现测量。

总体来说，光纤传感器的工作原理是通过光的传输和光的特性来实现测量和检测。

光纤传感器可以应用于各种领域，例如环境监测、医疗诊断、工业控制和航天航空等。

光纤传感器具有体积小、重量轻、灵敏度高、抗干扰性好等特点，已经成为现代传感器技术中不可或缺的一部分。

光纤传感器的原理是光纤传感器是一种利用光学原理来进行物体检测和测量的设备。

它利用光纤中的光信号与外界物理量的相互作用，通过测量光的特性变化来获取物理量的信息。

光纤传感器具有高精度、快速响应、不受电磁干扰等优点，广泛应用于工业、生活、医疗等领域。

一、基本原理光纤传感器的基本原理是利用光的传输和载波调制技术。

通常，光纤传感器由光源、光纤、检测元件和信号处理模块组成。

光源产生光信号后，通过光纤传输至检测元件，光信号在物理量作用下发生变化，最后由信号处理模块将光信号转化为电信号输出。

二、工作原理光纤传感器的工作原理可以分为干涉型、散射型和吸收型。

1. 干涉型干涉型光纤传感器利用光的干涉现象来测量物理量。

它通过将光信号分为两个相干波束，一个作为参考光束，另一个经过检测元件后与参考光束发生干涉。

当外界物理量作用于光束时，光的相位和振幅会发生变化，通过测量干涉光信号的强度或相位差，获得物理量的信息。

2. 散射型散射型光纤传感器利用光在纤芯中的散射现象来测量物理量。

它通过纤芯中的光散射来判断外界物理量的变化。

光纤中的散射分为弹性散射和非弹性散射两种，其中弹性散射主要受到光纤材料的缺陷、晶格振动等因素影响，非弹性散射则由于外界物理量的作用引起光纤材料中电子的激发和产生。

通过测量散射光信号的强度、频谱等特性，可以获取物理量的信息。

3. 吸收型吸收型光纤传感器利用光在特定介质中的吸收现象来测量物理量。

它通过在光纤中引入吸收介质，当外界物理量作用于吸收介质时，吸收介质中的光吸收发生变化。

通过测量光的强度变化，可以获得物理量的信息。

三、应用领域光纤传感器在诸多领域有着广泛的应用。

1. 工业领域在工业自动化控制中，光纤传感器可用于测量温度、压力、液位、流量等物理量。

通过光纤传感器的应用，可以实现高精度、实时的物理量检测和测量，从而提高生产效率、保证产品质量。

2. 生活领域光纤传感器在生活中也有着广泛的应用，如煤气检测、火灾报警、安全防范等。

压力传感器的原理压力传感器是一种能够将压力信号转换为电信号输出的传感器，广泛应用于工业自动化控制、汽车电子、医疗设备等领域。

它的原理是利用一定的物理效应，将受力的变化转换为电信号输出，从而实现对压力的测量和控制。

压力传感器的原理主要包括以下几个方面：1. 压阻式原理。

压阻式压力传感器是利用压阻效应来实现对压力的测量。

当外力作用于传感器的敏感元件上时，敏感元件会发生形变，从而改变其电阻值。

通过测量电阻值的变化，就可以得到压力的大小。

这种原理的传感器简单、成本低，但精度较低，易受温度影响。

2. 容性原理。

容性压力传感器利用压力作用于传感器时，会改变传感器内部电容值的特性。

通过测量电容值的变化，就可以得到压力的大小。

这种原理的传感器具有较高的灵敏度和稳定性，但制造工艺复杂，成本较高。

3. 压电原理。

压电压力传感器是利用压电效应来实现对压力的测量。

当外力作用于传感器的压电晶体上时，会产生电荷的分布变化，从而产生电压信号输出。

通过测量电压信号的变化，就可以得到压力的大小。

这种原理的传感器具有高灵敏度、高稳定性和高精度，但制造工艺复杂，成本较高。

4. 光纤原理。

光纤压力传感器是利用光纤的光学原理来实现对压力的测量。

当外力作用于传感器上时，会改变光纤的折射率，从而改变光信号的传输特性。

通过测量光信号的变化，就可以得到压力的大小。

这种原理的传感器具有抗干扰性强、可靠性高的优点，但制造工艺复杂，成本较高。

总结：压力传感器的原理多种多样，每种原理都有其适用的场景和特点。

在实际应用中，需要根据具体的测量要求和环境条件选择合适的压力传感器。

随着科技的不断发展，压力传感器的原理和性能也在不断提升，为各行各业的应用提供了更加可靠和精准的压力测量解决方案。

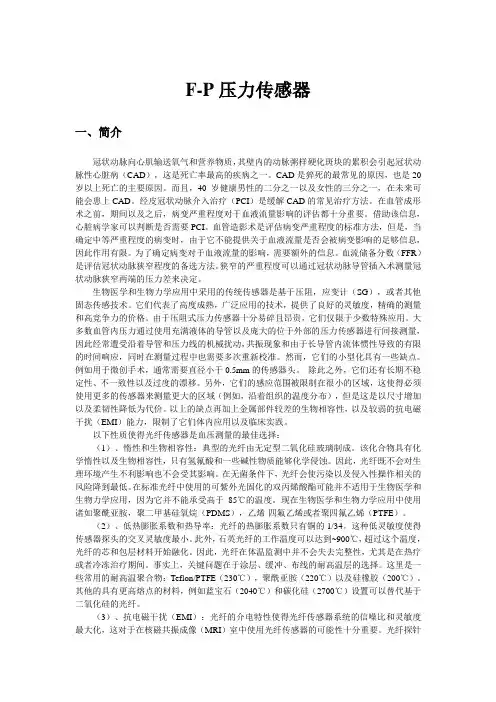

F-P压力传感器一、简介冠状动脉向心肌输送氧气和营养物质，其壁内的动脉粥样硬化斑块的累积会引起冠状动脉性心脏病（CAD），这是死亡率最高的疾病之一。

CAD是猝死的最常见的原因，也是20岁以上死亡的主要原因。

而且，40岁健康男性的二分之一以及女性的三分之一，在未来可能会患上CAD。

经皮冠状动脉介入治疗（PCI）是缓解CAD的常见治疗方法。

在血管成形术之前，期间以及之后，病变严重程度对于血液流量影响的评估都十分重要。

借助该信息，心脏病学家可以判断是否需要PCI。

血管造影术是评估病变严重程度的标准方法，但是，当确定中等严重程度的病变时，由于它不能提供关于血液流量是否会被病变影响的足够信息，因此作用有限。

为了确定病变对于血液流量的影响，需要额外的信息。

血流储备分数（FFR）是评估冠状动脉狭窄程度的备选方法。

狭窄的严重程度可以通过冠状动脉导管插入术测量冠状动脉狭窄两端的压力差来决定。

生物医学和生物力学应用中采用的传统传感器是基于压阻，应变计（SG），或者其他固态传感技术。

它们代表了高度成熟，广泛应用的技术，提供了良好的灵敏度，精确的测量和高竞争力的价格。

由于压阻式压力传感器十分易碎且昂贵，它们仅限于少数特殊应用。

大多数血管内压力通过使用充满液体的导管以及庞大的位于外部的压力传感器进行间接测量，因此经常遭受沿着导管和压力线的机械扰动，共振现象和由于长导管内流体惯性导致的有限的时间响应，同时在测量过程中也需要多次重新校准。

然而，它们的小型化具有一些缺点。

例如用于微创手术，通常需要直径小于0.5mm的传感器头。

除此之外，它们还有长期不稳定性、不一致性以及过度的漂移。

另外，它们的感应范围被限制在很小的区域，这使得必须使用更多的传感器来测量更大的区域（例如，沿着组织的温度分布），但是这是以尺寸增加以及柔韧性降低为代价。

以上的缺点再加上金属部件较差的生物相容性，以及较弱的抗电磁干扰（EMI）能力，限制了它们体内应用以及临床实践。

光纤压力传感器的基本原理 - 传感器为了弄清楚光纤压力传感器，需先介绍光纤位移传感器的基本原理。

图3-35为光纤位移传感器原理示意图。

它是利用光导纤维传输光信号的功能;依据探测到的反射光的强度间接地测量技测反射表面间的距离。

一个典型的光纤位移传感器中，由600根光导纤维组成一个直径为0.762mm的光缆，光纤内芯是折射率为1.62的火石玻璃，包层是折射率为1.52的冕牌玻璃。

光缆的末端分成两支，—支用于光放射，一支用于光接收。

光源是2.5V的白炽灯泡，而接收光信号的敏感元件是光电池。

由光敏检测器产生与接收与光强成正比的电信号。

对于每0.25m的位移，产生1V的电压输出，其辨别力是0.025um。

光纤位移传感器的工作原理是：当光纤探头端都紧贴技测件时，放射光纤中的光不能反射到接收光纤中去，出而就不能产生光电流信号;当被测表面渐渐远窝光纤探头时，放射光纤照亮被测表面的面积月越来越大，使相应的放射光锥和接收光维重台面积B1越来越大，于是接收光纤端面上依据亮的B2区也越来越大，从而有一个与探头位移成线性增长的输出信号;当整个接收光纤端面被全部照亮时，输出信号就达到了位移—输出信号曲线上的“光峰点”光峰点以前的这段曲线叫前坡区;当被测表面连续远离探头时，由于被反射光照亮的B2面积大于C(见图3-36)，即有部分反射光没有反射进接收光纤，而且出于接收光纤更加远离被测表面，使接收到的光强减小，因而光敏检测器的输出信号渐渐减弱，于是进入曲线的后坡区，如图3-36所示。

在后坡区，信号强弱与探头和被测表面之间的距离平方成反比。

在位移—输出曲线的前坡区中，输出信号的强度增加得格外快，所以这一区域可以剧来进行微米级的位移测量;后坡区域可用于距离较远而灵敏度、线性度和精度要求不高的测量;而在所谓的光峰区域，输出信号对于光强度变化的灵敏度要比对于位移交化的灵敏度大得多，所以这个区域可用于对表面状态进行光学测量。

照明和接收光纤的排列方式主要有以下几种：随机分布，同辐外传光分布、同轴内传光分布和对半分布。

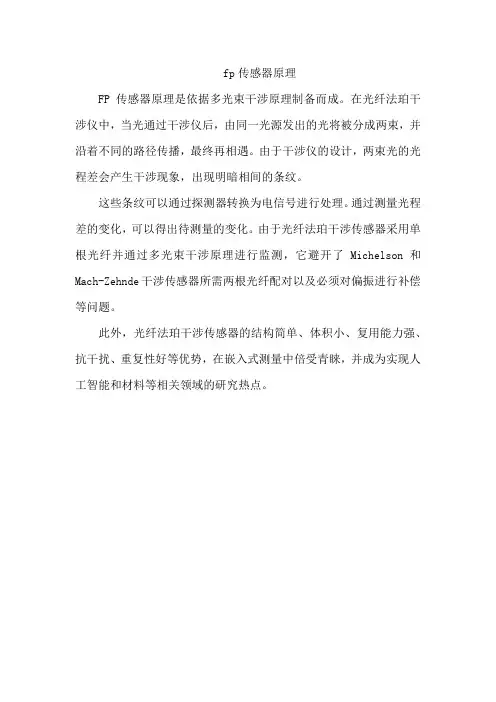

fp传感器原理
FP传感器原理是依据多光束干涉原理制备而成。

在光纤法珀干涉仪中，当光通过干涉仪后，由同一光源发出的光将被分成两束，并沿着不同的路径传播，最终再相遇。

由于干涉仪的设计，两束光的光程差会产生干涉现象，出现明暗相间的条纹。

这些条纹可以通过探测器转换为电信号进行处理。

通过测量光程差的变化，可以得出待测量的变化。

由于光纤法珀干涉传感器采用单根光纤并通过多光束干涉原理进行监测，它避开了Michelson和Mach-Zehnde干涉传感器所需两根光纤配对以及必须对偏振进行补偿等问题。

此外，光纤法珀干涉传感器的结构简单、体积小、复用能力强、抗干扰、重复性好等优势，在嵌入式测量中倍受青睐，并成为实现人工智能和材料等相关领域的研究热点。

光纤传感器的原理和应用光纤传感器是一种利用光纤作为传感器的基础元件，通过光的波导和传输特性来感知和测量环境参数的器件。

它具有高灵敏度、宽测量范围、抗干扰能力强等特点，在工业、医疗、环境监测等领域有广泛的应用。

本文将详细介绍光纤传感器的工作原理以及其在不同应用领域中的具体应用。

一、光纤传感器的工作原理光纤传感器的工作原理基于光的传输和波导特性。

它利用光纤的高折射率和内部的光波导效应，将入射的光信号沿着光纤进行传输，并通过测量光信号的改变来获得环境参数的相关信息。

1. 光纤传感器的结构光纤传感器由光纤、光源、检测器和信号处理器组成。

光源产生光信号，通过光纤传输到检测器上，检测器接收到光信号并转换为电信号，再经过信号处理器进行放大、滤波和数字化处理。

2. 光纤的传输特性光纤传感器利用光纤的传输特性进行环境参数测量。

一般来说，光纤的折射率会随着环境参数的变化而改变，例如温度、压力、应变等。

通过测量光信号在光纤中的传播时间、相位差、幅度变化等参数，可以确定环境参数的数值。

3. 光纤传感器的工作原理光纤传感器根据不同的测量原理可以分为多种类型，例如光纤布拉格光栅传感器、光纤衍射光栅传感器、光纤受限传感器等。

这些传感器利用光纤的特殊结构和波导特性，通过测量光信号的衰减、干涉、散射等变化来获得环境参数的相关信息。

二、光纤传感器的应用光纤传感器具有高灵敏度、快速响应、抗干扰能力强等优势，在多个领域中得到了广泛的应用。

1. 工业应用光纤传感器在工业领域中被广泛应用于压力、温度、湿度等参数的测量。

例如，光纤布拉格光栅传感器可以用于监测桥梁、管道等结构的应变变化，以及测量机械设备中的应力分布情况。

光纤传感器还可以用于燃气、液体等介质的检测和监测。

2. 医疗应用光纤传感器在医疗领域中的应用较多，例如用于血氧饱和度监测、生物体内脉搏测量、呼吸检测等。

由于光纤传感器具有非接触式测量的特点，可以大大提高患者的舒适度和安全性。

3. 环境监测光纤传感器在环境监测中起到重要的作用。

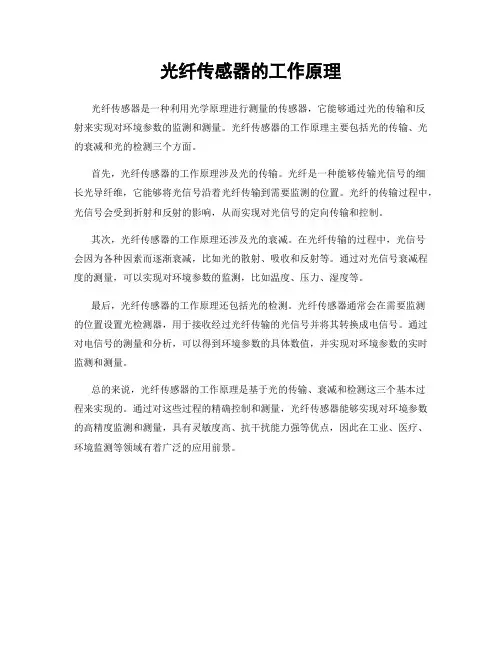

光纤传感器的工作原理
光纤传感器是一种利用光学原理进行测量的传感器，它能够通过光的传输和反
射来实现对环境参数的监测和测量。

光纤传感器的工作原理主要包括光的传输、光的衰减和光的检测三个方面。

首先，光纤传感器的工作原理涉及光的传输。

光纤是一种能够传输光信号的细
长光导纤维，它能够将光信号沿着光纤传输到需要监测的位置。

光纤的传输过程中，光信号会受到折射和反射的影响，从而实现对光信号的定向传输和控制。

其次，光纤传感器的工作原理还涉及光的衰减。

在光纤传输的过程中，光信号
会因为各种因素而逐渐衰减，比如光的散射、吸收和反射等。

通过对光信号衰减程度的测量，可以实现对环境参数的监测，比如温度、压力、湿度等。

最后，光纤传感器的工作原理还包括光的检测。

光纤传感器通常会在需要监测
的位置设置光检测器，用于接收经过光纤传输的光信号并将其转换成电信号。

通过对电信号的测量和分析，可以得到环境参数的具体数值，并实现对环境参数的实时监测和测量。

总的来说，光纤传感器的工作原理是基于光的传输、衰减和检测这三个基本过
程来实现的。

通过对这些过程的精确控制和测量，光纤传感器能够实现对环境参数的高精度监测和测量，具有灵敏度高、抗干扰能力强等优点，因此在工业、医疗、环境监测等领域有着广泛的应用前景。

光纤传感器的工作原理光纤传感器是一种利用光纤作为传感元件的传感器，广泛应用于各个领域，包括工业、医疗、环境监测等。

它通过利用光的传输特性来实现对环境信息的感知和测量。

本文将详细介绍光纤传感器的工作原理及其应用。

一、光纤传感器的基本原理光纤传感器的基本原理是利用光在光纤中的传输特性，通过测量光的强度、相位、频率等参数的变化来实现对被测量物理量的测量。

光纤传感器通常由光源、光纤、光电转换器和信号处理电路等组成。

在光纤传感器中，光源产生一束光经过光纤传输到被测量物体，光纤作为传输媒介将光信号传递到光电转换器中。

光电转换器将光信号转换为电信号，并经过信号处理电路进行放大和处理，最终输出被测量物理量的相关信息。

光纤传感器的主要特点是能够远距离传输光信号、干扰抗性强、可靠性高、体积小等。

这使得光纤传感器在很多特殊环境下的应用具有优势，例如高温、高压、电磁干扰较强的场合。

二、光纤传感器的类型及工作原理1. 光纤光栅传感器光纤光栅传感器利用光纤中的光栅结构，通过测量光的干涉效应实现对物理量的测量。

光纤光栅传感器的工作原理是在光纤中沿纤芯或包层中周期性改变折射率，形成一个光栅。

当光信号通过光栅时，会发生反射、散射和折射等现象，波长和相位发生变化。

通过测量这些变化就可以得到与物理量相关的信息。

2. 光纤拉曼散射传感器光纤拉曼散射传感器利用光纤中的拉曼散射效应，通过测量光信号的拉曼散射光谱实现对物理量的测量。

当光信号经过光纤时，会与光纤中的分子或晶格发生相互作用，产生拉曼散射。

根据散射光谱的强度变化，可以推测出被测量物理量的值。

3. 光纤干涉传感器光纤干涉传感器利用光的干涉效应来测量物理量。

光纤干涉传感器的基本原理是将一束光信号按照不同路径传输到光电转换器中，通过测量光束的干涉现象来确定被测量物理量的信息。

常见的光纤干涉传感器有Michelson干涉仪、Mach-Zehnder干涉仪等。

三、光纤传感器的应用光纤传感器具有广泛的应用前景，在各个领域都有重要的应用。
