[特殊方法测电功率]▶类型一伏阻法测小灯泡的电功率方法诠释:在缺少电流表的情况下,用电压表、已知阻值的电阻R0 测量小灯泡L 的电功率。
①设计电路(如图图所示),将L 与R0 串联接入电路;②调节滑动变阻器滑片,用电压表分别测出L 与R0 两端的电压为U L 、U0(若测量额定电压为U L 的小灯泡的额定功率,则闭合开关, 调节滑动变阻器滑片,使小灯泡L 两端电压为U L);③利用串联电路中各处的电流相等可得,I L =I0,从而计算出小灯泡的电功率:P L =U L I L =。
1.用如图图所示的电路来测量灯泡的额定功率,小灯泡上标有“2.5 V”字样,R0 阻值已知。
(1)将实验过程补充完整:A.对照电路图连接好电路,并将滑动变阻器的滑片滑至阻值最大处。
B.闭合开关, 。
C.断开开关,整理器材。
(2)小灯泡额定功率的表达式:P额=。
(用测量量和已知量符号表示)(3)写出本实验中滑动变阻器的作用: 。
2.在“测量小灯泡电功率”的实验中,缺少电流表,有一只电压表和已知阻值的电阻R0,林红同学设计了如图图所示的实验电路图,整个实验过程中电源电压不变。
则在闭合S 的情况下:(1)当S1 时,灯L 短路,记录此时电压表的示数为U1 ;(2)当S1 时,R0 和L 串联,记录此时电压表的示数为U2 ;(3)被测小灯泡L 两端的电压U L = ,通过L 的电流I L = ,小灯泡L 电功率的表达式为P L =。
(用U1 、U2 和R0 表示) 3.小珍在做“测量小灯泡额定功率”的实验时,老师只给她提供了如图图下器材:标有“2.5 V”的小灯泡、电源(电压不变)、滑动变阻器、开关、单刀双掷开关、电压表、阻值为10 Ω 的定值电阻R0、导线若干。
她根据所给定的器材经过认真思考后,设计了如图图甲所示的实验电路。
(1)该实验的原理是。
(2)小珍连接电路时,开关应处于状态;闭合开关前滑片P应置于滑动变阻器的最(选填“左”或“右”)端。
九年级物理上册6 电功率（电热的利用和防止）精讲精练（新版）教科版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理上册6 电功率（电热的利用和防止）精讲精练（新版）教科版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理上册6 电功率（电热的利用和防止）精讲精练（新版）教科版的全部内容。
初中物理电热的利用和防止【考点精讲】1。
电热的利用：电热器是产生电热的主要设备，它是利用电流的热效应制成的。
电热器的主要工作部分是发热体，发热体需要用电阻率大、熔点高的金属导体制作.例如,家里的电热水器、电饭锅、电熨斗、养鸡场的电热孵化器等，都是利用电能转化为热能来工作的，都是利用电热为人类服务。
2。
电热的防止：很多情况下，电热是一种浪费，甚至会造成危害，例如，电视机工作时会有一部分电能转化为热能，如果这部分热量不及时散走，时间长了温度过高会损害电视机，为了解决这个问题，人们在电视机后盖上开了很多小孔来通风散热，电动机的外壳有很多翼状散热片，使用时与轴相连的扇叶还向散热片吹风，也是为了降温。
【典例精析】例题 1 因为忙于中考复习，小丽已经很长时间没有打开过自己的电脑了，进入潮湿的夏季后，爸爸建议小丽定期给电脑通一会儿电。
请你解释这样做的道理。
思路导航：在潮湿的夏季，长时间不用的电脑，其主机元件会附着上水汽，容易腐蚀损害电子元件，同时容易引起漏电、电线短路等事故；而根据焦耳定律可知，给电脑通电后，电脑元件会发热，同时也会使附着在电子元件上的水汽温度升高，蒸发加快，使电子元件变得干燥;因此,给电脑通电可以较快地去除电脑主机元件上附着的水汽，延长电脑使用寿命。

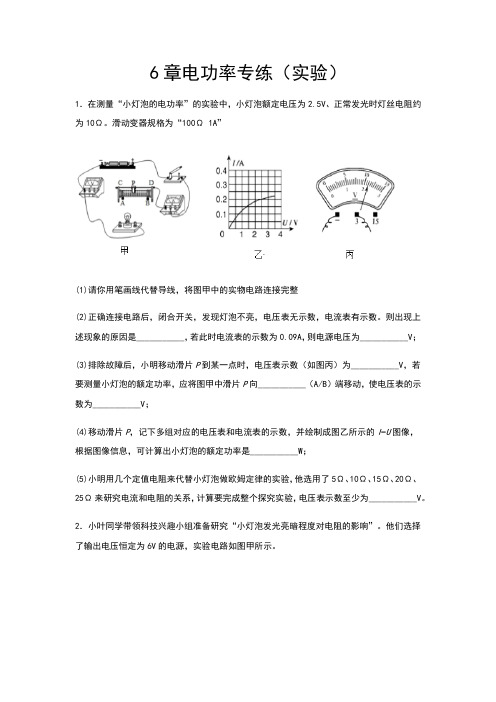

6章电功率专练（实验）1．在测量“小灯泡的电功率”的实验中，小灯泡额定电压为2.5V、正常发光时灯丝电阻约为10Ω。
滑动变器规格为“100Ω 1A”(1)请你用笔画线代替导线，将图甲中的实物电路连接完整(2)正确连接电路后，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数。
则出现上述现象的原因是___________，若此时电流表的示数为0.09A，则电源电压为___________V；(3)排除故障后，小明移动滑片P到某一点时，电压表示数（如图丙）为___________V，若要测量小灯泡的额定功率，应将图甲中滑片P向___________（A/B）端移动，使电压表的示数为___________V；(4)移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图乙所示的I−U图像，根据图像信息，可计算出小灯泡的额定功率是___________W；(5)小明用几个定值电阻来代替小灯泡做欧姆定律的实验，他选用了5Ω、10Ω、15Ω、20Ω、25Ω来研究电流和电阻的关系，计算要完成整个探究实验，电压表示数至少为___________V。
2．小叶同学带领科技兴趣小组准备研究“小灯泡发光亮暗程度对电阻的影响”。
他们选择了输出电压恒定为6V的电源，实验电路如图甲所示。
(1)闭合开关前，图甲中滑动变阻器的滑片P应位于___________（选填“A”或“B”）端，此操作的目的是：___________。
(2)小叶同学闭合开关，移动滑片P到某位置时，电压表示数（图乙）为___________V，他觉得此时小灯泡不够亮，应将此时位置的滑片P向___________端移动（选填“A”或“B”），当电压表示数达到3.5V时，小叶觉得已经足够亮了，继续增大可能会烧毁小灯泡，于是停止了实验操作。
(3)在此过程中，同组成员记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U 图像。
根据图像信息，他们发现：随着小灯泡两端的电压升高，亮度增加，电阻___________（选填“变大”“不变”或“变小”）。
九年级上册物理《电功率》专题训练题目类型1.灯泡亮度的判断解题关键：灯泡的亮度是由灯泡的实际功率决定的，实际功率越大，灯泡就越亮。
（1）当灯泡正常发光时，灯泡的实际电压等于其额定电压，灯泡的实际功率等于其额定功率，则额定功率大的灯泡亮。
（2）当灯泡不正常发光时，有以下两种情况（假设灯泡的电阻不变，灯泡的电阻可由灯泡的额定电压和额定功率通过R=U2额/P额计算得到）：①若灯泡串联，由P实=I2实R可知，电阻大的灯泡亮。
②若灯泡并联，由P实=U2实/R可知，电阻小的灯泡亮。
2.电功率的比例计算掌握串、并联电路中的几个比例关系：（1）两电阻串联时，由公式P=I2R可知，两电阻功率之比等于电阻之比，即P1:P2=R1:R2。
（2）两电阻并联时，由公式P=U2/R可知，两电阻功率之比等于电阻的反比，即P1:P2=R2:R1。
（3）对同一电阻，电流变化前后的功率之比等于变化前后的电压(电流)平方之比，即：P1:P2=U21:U22=I21:I22。
3.动态电路电功率问题解题思路第一步：若有实物图，应先根据实物图画出对应的电路图。
第二步：结合电路图明确电路的串、并联关系。
第三步：明确电路中电压表、电流表的作用。
第四步：明确滑动变阻器滑片移动时阻值的变化；根据串、并联电路中U、I、R关系的规律、欧姆定律以及电功率的公式进行分析、解答。
4.常见Ⅰ一U图象的解题方法（1）根据图象的形状判断是定值电阻还是非定值电阻的I一U关系图象。
（2）观察图象中的“整点”，即图象与坐标方格“十字”交叉点，该点对应的横纵坐标即为相对应的电流、电压值，利用R=U/I和P=UI可分别求出电阻和电功率。
（3）灵活运用串联电路中电压、电功率与电阻成正比的关系，并联电路中电流、电功率与电阻成反比的关系。
（4）涉及极值问題时，要明确产生极值的原因，弄清什么条件下取最大值，什么条件下取最小值。
5.极值和范围问题求解此类问题要以不烧坏元件(“照顾最小”)为原则，运用串联或并联电路电流、电压、电阻的特点以及欧姆定律、电功率等电学规律列式计算，步骤如下：(1)理清电路图，确定电路的连接方式和电表的测量对象。

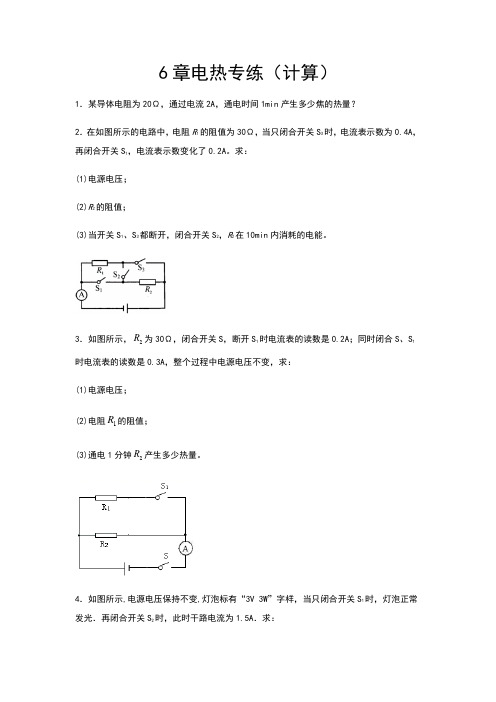

6章电热专练（计算）1．某导体电阻为20Ω，通过电流2A，通电时间1min产生多少焦的热量？2．在如图所示的电路中，电阻R1的阻值为30Ω，当只闭合开关S3时，电流表示数为0.4A，再闭合开关S1，电流表示数变化了0.2A。
求：(1)电源电压；(2)R2的阻值；(3)当开关S1、S3都断开，闭合开关S2，R2在10min内消耗的电能。
3．如图所示，2R为30Ω，闭合开关S，断开S1时电流表的读数是0.2A；同时闭合S、S1时电流表的读数是0.3A，整个过程中电源电压不变，求：(1)电源电压；(2)电阻1R的阻值；(3)通电1分钟2R产生多少热量。
4．如图所示,电源电压保持不变,灯泡标有“3V 3W”字样，当只闭合开关S1时，灯泡正常发光．再闭合开关S2时，此时干路电流为1.5A．求：(1)灯泡正常发光时的电流(2)通电lmin 电阻R 产生的热量．5．如图所示，电源电压保持不变，灯L 标有“6V 3W ”字样。
当闭合开关S 1时，灯L 正常发光，再闭合开关S 2时，电流表的示数为1.5A 。
求：(1)灯L 正常发光时的电流。
(2)通电1min 电阻R 产生的热量。
6．图甲是两档空气炸锅，图乙是其内部简化电路，12R R 、均为发热体，将开关S 分别置于1、2两位置时，空气炸锅处于不同的档位。
已知两档空气炸锅的高温档功率为900W ，2R 阻值为96.8Ω，求：(1)试分析说明空气炸锅在高温和低温档时，开关S 分别处于哪个位置？(2)发热体R 1的阻值是多少？(3)空气炸锅高温档一次性可装入200克牛柳，若将这些牛柳从40℃加热到190℃，需要多长时间？3310J/kg c =⨯⋅牛柳（℃），设加热其间牛柳的比热容不变，不计热量损失。
7．在如图所示的电路中，小灯泡L上标有“3V 0.75W”的字样，滑动变阻器2R的最大阻值为20Ω，电源电压恒定。
当开关1S、2S闭合，滑片P位于a端时，小灯泡L正常发光，电流表读数为0.55A（灯丝电阻随温度的变化忽略不计）求：（1）电源电压；（2）定值电阻1R的阻值；（3）当开关1S断开、2S闭合，滑片P位于b端时，1min内电流所做的功。
6章电功率专练（计算）1．如图是电热水器的简化电路图，额定电压为220V，热水器分为高中低档。
高温挡的功率为1100W，中温挡的功率为220W，求：(1)该热水器处于高温挡工作6min电流做的功；(2)1R的阻值；(3)低温挡时1R的功率。
2．如图所示为一款能自动清扫地面的扫地机器人。
机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒，其防滑轮皮采用凹凸材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接受超声波或红外线来侦测障碍物。
当剩余电量减为电池容量的 20%时，机器人会主动寻找充电器充电。
下表为该扫地机器人的部分参数。
电池容量指放电电流与放电时间的乘积。
求：(1)该机器人正常工作时的电流；(2)充满电后至下一次自动充电前，能够连续正常工作的最长时间。
3．现有一个可调电压电源，一个电压表，A、B、C三盏小灯泡规格分别为A灯“6V 3W”、B灯“6V 4.8W”、C灯“6V 6W”，三盏小灯泡的电流电压关系如图所示，即三个灯的电阻随实际功率变化而变化，在保证电路安全的情况下，进行以下实验。
求：(1)求A灯正常发光时灯丝的电阻；(2)若将A、B两盏小灯泡并联接在可调电压电源两端，电源电压调节为6V，求经过10s，两盏小灯泡消耗的总电能为多少J？(3)若将A、C两盏小灯泡串联接在可调电压电源两端，调节电源电压，使A灯正常发光，求此时C灯的实际电压和实际电功率。
4．如图所示，电阻R=5Ω，闭合开关S后，电流表示数为 0.4A，已知小灯泡灯丝电阻为10Ω。
(1)电源电压；(2)通过小灯泡灯丝的电流；(3)小灯泡的实际功率5．在公园有一种测量瞬间打击力的游戏机，其原理示意图如图a所示，游人手戴拳击手套，击打可水平移动的A装置，A通过压杆与压力传感器接触，压力传感器的电阻值R会随所受压力大小发生变化。
电压表的示数可反映出打击力的大小。
已知电阻R0＝120Ω，压力传感器表面能承受的最大压力为4000N．压杆与压力传感器的接触面积为S＝4×10-4m2．压力传感器的电阻值随所受压力变化的图象如图b所示。
2021-2021学年教科版九年级上册物理第六章电功率一、单项选择题〔共10题；共20分〕1.课外兴趣小组活动时，某校两同学通过实验研究小灯泡的电功率跟两端电压的关系，小灯泡的额定电压为2.5伏、额定功率为0.75瓦．小明同学设计了如图甲所示的电路进展研究，他先测出假设干组电压和电流值，再由公式P=UI，求得对应的功率，并作出功率随电压变化的图线a．小红同学设计了如图乙所示的电路进展研究，她先由R=计算出小灯泡的电阻R，再测出假设干个电压值，最后根据P=，求得对应的功率，也作出功率随电压变化的图线b．那么以下反映了他们的实验结果的图线是〔〕A. B.C. D.2.某同学用伏安法对四个电阻各测量一次,把每个电阻两端的电压和通过它的电流在U-I坐标系中描点,得到了右图中甲、乙、丙、丁四个点，假设将这四个电阻串联在同一电路中〔不考虑温度对电阻的影响〕，那么电路中消耗的电功率是大的是( )A. 甲B. 乙C. 丙D. 丁3.甲、乙两灯分别标有“6V3W〞和“6V6W〞字样，先将两灯串联后接在电压为U的电路中，甲灯的功率为P1；再将两灯并联后接在同一电压下，乙灯的功率为P2．两次灯泡均平安，忽略温度对灯丝电阻的影响，那么P1：P2为〔〕A. 9：2B. 2：9C. 4：9D. 1：94.标有“220V100W〞的甲灯和“220V40W〞字样的乙灯〔不考虑温度对灯丝电阻的影响〕，它们的电阻〔〕A. 甲灯大B. 乙灯大C. 一样大D. 无法判断5.如下图是一个能吹冷热风的电吹风简化电路，其中A是吹风机，B是电热丝．将它接入家庭电路，只闭合S1，电吹风吹冷风：假设再将S2闭合，那么此时该电路的〔〕A. 总电阻增大B. 总功率增大C. 总电压减小D. 总电流减小6.标有“4V4W〞和“6V9W〞的两个定值电阻，串联起来接在8V的电路上，那么它们产生一样热量所需要的时间之比是〔〕A. 1:2B. 2:1C. 1:1D. 1:47.如下图，在四个一样水槽中盛有质量相等和温度一样的纯水，现将阻值为R1、R2的电阻丝〔R1＜R2〕分别按图中的四种方式连接放入水槽，并接入一样电源．通电一样时间后，水温最高的是〔〕A. B. C. D.8.如下图，是研究电流通过导体产生的热量与哪些因素有关的实验，以下分析正确的选项是〔〕A. 甲、乙两次实验都研究电流产生的热量与电流的关系B. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多C. 乙实验时为了研究电流产生的热量与电阻的关系D. 乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小9.如下图，灯泡和电阻串联后接在电压为U的电路中，电阻的阻值为R，通过电路的电流为I，那么灯泡在t时间内消耗的电能是〔〕A. UItB.C. I2RtD. UIt﹣I2Rt10.如下图的电路中，挪动滑动变阻器的滑片，电压表的示数从8V变为6V，电流表的示数变化了0.2A，那么该定值电阻所消耗功率的变化量为〔〕A. 0.4WB. 2.8WC. 1.6WD. 1.2W二、多项选择题〔共2题；共6分〕11.如图是小明同学测量小灯泡电功率实验的实物图，以下说法正确的选项是〔设小灯泡电阻不变〕〔〕A. 向右挪动滑片，灯变亮、电流表示数变大、电压表与电流表的比值不变B. 向右挪动滑片，灯变亮、电流表示数变大、电压表与电流表的比值变大C. 向左挪动滑片，灯变暗、电流表示数变小、电压表与电流表的比值变大D. 向左挪动滑片，灯变暗、电流表示数变小、电压表与电流表的比值不变12.在如下图的电路中，电源电压恒为10V，R1、R2为定值电阻，R为滑动变阻器，灯泡的额定电流为0.1A.闭合开关S，调节R的滑片至某一位置时，电压表的示数为1V，灯泡正常发光，电流表的示数为0.3A；在此情况下，通电10s后，R2产生的热量为18J.以下说法正确的选项是〔〕A. 灯泡的额定功率为0.1WB. R2的阻值为20ΩC. R接入电路中的阻值为40ΩD. R1的阻值为20Ω三、填空题〔共3题；共9分〕13.小卫利用电能表测量电饭煲的电功率，观察自家的电能表如下图，该电能表允许接入用电器的最大电功率是________ W；将家里其他用电器断开，只将该电饭煲接入电路中，观察到电能表的指示灯6min闪烁了320次，那么他家电饭煲的功率是________ W．14.小明家的电能表如下图，其读数是________kW•h，家中同时使用的用电器的总功率不能超过________W．当小明家只有一盏电灯工作时，3min内转盘正好转过5圈，那么该灯泡消耗的电能是________kW•h，它的电功率为________W．15.小明用伏安法测量小灯泡额定功率的实验中，当小灯泡正常发光时，并联在小灯泡两端的电压表的示数如图甲所示，与小灯泡串联的电流表的示数如图乙所示，那么电压表的示数为________ V，电流表的示数为________ A，小灯泡的额定功率为________ W。
九年级物理上册6 电功率（电热的利用和防止）习题（含解析）（新版）教科版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理上册6 电功率（电热的利用和防止）习题（含解析）（新版）教科版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理上册6 电功率（电热的利用和防止）习题（含解析）（新版）教科版的全部内容。
初中物理 电热的利用和防止（答题时间：20分钟）1。
下列家用电器中,利用电流热效应工作的是（ )A 。
笔记本电脑B 。
电冰箱C 。
电风扇 D. 电暖器2. 如图所示的用电器中,不是利用电流热效应来工作的是（ )A 。
用电烙铁在葫芦上作画B. 用电熨斗熨衣服C. 用电热刀裁剪塑料绳带D. 用电吹风吹去暖气片上难以够着的灰尘3. 下列关于电热说法中，错误的是( )A. 电热器中的发热体是熔点高、电阻率大的电阻丝B. 电炉、电烙铁、电熨斗都是电热器C. 用电器通电时产生的电热在生活中总是有益的D. 在电流一定时，电阻越大,单位时间内产生的热量越多4。
小明家新买回了一个电磁炉，说明书上写着最大功率为2000W ，用铝导线连接到电源上,工作时发现铝导线太热，若使导线不太热，下列方法中比较可行的是（ ）A 。
改用粗细相同的铜导线B 。
将原来的铝导线剪短些C. 将原来的铝导线加长些D. 换用更细一些的铝导线5。
电灯泡的灯丝大多数都是在开灯的瞬间被烧断的,这是因为开灯的瞬间灯丝 较低，灯丝的电阻 ，通过灯丝的电流 所造成的。
家用电饭煲是利用电流的 效应制成的。
铭牌上标示的电功率越大的电饭煲，其电阻值越 .6。
专题训练(五) 电功率的综合计算►类型一图像类电功率综合计算1．实验桌上有一个电学器件，该器件由两个定值电阻R1、R2并联组成，且被封闭在一个透明的有机玻璃壳内，如图5－ZT－1甲所示。
a、b是该器件的两个外露接线柱，电阻R1的阻值为20 Ω，电阻R2的额定电压为6 V。
科技小组同学测得通过该器件的电流I和其两端电压U的数值，并绘制了如图乙所示的图像。
求：(1)电阻R2的阻值。
(2)电阻R2的额定功率。
图5－ZT－12．如图5－ZT －2甲所示，电源电压可调，灯泡L 规格为“15 V 45 W ”，且灯丝电阻不随温度变化。
电流表的量程有“0～0.6 A ”和“0～3 A ”，滑动变阻器的规格分别为“25 Ω 2 A ”和“10 Ω 3 A ”。
(1)将电源电压调到18 V ，闭合开关，移动滑动变阻器滑片P ，使灯泡正常发光。
求灯泡的电阻和灯泡的最小功率。
(2)将电源电压调到15 V ，用定值电阻R 0替换灯泡L ，滑片P 置于中点A 处，闭合开关，观察到电流表指针指到满偏刻度的23处(可能重新选择了电流表量程和变阻器R )。
然后将滑片P 从A 处向最左端B 处移动，观察两表的示数并绘制了如图乙所示的I －U 关系图像。
通过计算判断所用变阻器的规格。
图5－ZT －23．有A 、B 两只灯泡，分别标有“6 V 6 W ”“6 V 3 W ”字样，A 和B 中电流随两端电压变化关系的图像如图5－ZT －3甲所示。
(1)将A 、B 并联接在6 V 电源两端，求1 min 内电路消耗的电能。
(2)将A 、B 串联接在某电源两端，使B 灯恰好正常发光，求此时A 灯电阻。
(3)将A 与一个滑动变阻器(50 Ω 2 A)串联接在6 V 电源两端，如图乙所示。
调节滑动变阻器的滑片，当滑动变阻器的功率和A 灯功率相等时，求滑动变阻器的功率。
图5－ZT －3►类型二 电路变化电功率的计算4．如图5－ZT －4所示，电源电压恒定，小灯泡上标有“2 V 1 W ”的字样，滑动变阻器R 2的最大阻值为50 Ω。
求：(1)小灯泡正常发光时的电阻。
(2)断开开关S 1，闭合开关S 、S 2、S 3，将滑片P 移到距a 端的长度为总长ab 的15位置时，小灯泡L 恰好正常发光，电源电压是多少？(3)断开开关S 2，闭合开关S 、S 1、S 3，将滑片P 移到a 端时，电流表示数为2 A ，此时电压表示数是多少，定值电阻R 1的阻值是多少？图5－ZT－45．如图5－ZT－5所示，电源电压保持不变，电阻R1为30 Ω，小灯泡L标有“6 V 3 W”字样。
闭合S，断开S1、S2，滑动变阻器滑片P移至最右端时，小灯泡L恰好正常发光。
闭合S、S1、S2，滑动变阻器滑片P移动至最左端时，电路的总功率为3 W。
忽略小灯泡电阻随温度的变化。
求：(1)电源电压及小灯泡L的电阻。
(2)滑动变阻器的最大阻值。
(3)闭合S，断开S1、S2，滑动变阻器消耗的电功率为0.72 W时，电流表的示数。
图5－ZT－5►类型三多挡位电功率的计算6．如图5－ZT－6所示是一款多功能洗衣机的简化电路图。
此款洗衣机额定电压为220 V，它有两个挡位，当开关置于位置1时(电路接入R1和R2)为加热状态，消耗功率为2400 W；当开关置于位置2时(电路接入R2和电动机M)为保温洗涤状态。
已知电阻R1的阻值为22 Ω，水的比热容为c水＝4.2×103 J/(kg·℃)。
(1)在洗衣机内加入质量为20 kg、初温为20 ℃的冷水，求加热到70 ℃时水吸收的热量。
(2)求R2的阻值。
(3)已知洗衣机在保温洗涤状态下工作时，电动机的功率为240 W，求此时通过电路的总电流。
图5－ZT－67．如图5－ZT－7所示是某款有加热和保温功能的电热饮水机电路原理图，机内有温控开关S0。
该饮水机的部分参数已知：额定电压为220 V，加热时的总功率为880 W，保温时的功率为40 W，R1、R2为加热电阻丝。
(假设它们的阻值不变)求：(计算结果若不能整除，保留一位小数)(1)当S和S0闭合时，饮水机处在什么状态，此时电路中的总电流是多大？(2)在加热状态下，电阻丝R1的阻值为多少？(3)傍晚是用电高峰期，若实际电压只有200 V，饮水机加热的实际总功率是多大？图5－ZT－7详解详析1．(1)由题图乙可知，R 1、R 2的总电阻为R 12＝U I ＝6 V1.5 A＝4 Ω，由电阻并联公式R 12＝R 1×R 2R 1＋R 2，可求出R 2＝5 Ω。
(2)电阻R 2的额定功率为P ＝U 2R 2＝（6 V ）25 Ω＝7.2 W 。
2．[全品导学号：79742075]由电路图可知，滑动变阻器R 与灯泡L 串联，电压表测灯泡L 两端的电压，电流表测电路中的电流。
(1)由P ＝U 2R 得：R L ＝U 额2P 额＝（15 V ）245 W＝5 Ω。
由P ＝UI 可得，灯泡的额定电流：I L 额＝P 额U 额＝45 W15 V＝3 A ，因串联电路中各处的电流相等，且灯泡能正常发光，所以使用的滑动变阻器的规格是“10 Ω 3 A ”，则当滑动变阻器连入电路的阻值为10 Ω时，电路中的电流最小，灯泡的电功率最小； 总电流：I ＝UR L ＋R 滑＝18 V5 Ω＋10 Ω＝1.2 A ，灯泡消耗的最小功率：P 灯小＝I 2R 灯＝(1.2 A)2×5 Ω＝7.2 W 。
(2)将电源电压调到15 V ，用定值电阻R 0替换灯泡，当滑动变阻器滑片P 置于中点A 处时，根据电阻的串联规律和欧姆定律可得：I A ＝U R 0＋12R；当滑动变阻器滑片P 置于B 处时，滑动变阻器连入电路的电阻为0，则根据电阻的串联规律和欧姆定律可得：I B ＝U R 0；由图乙可知：I A ＝23I B ，即UR 0＋12R＝23×U R 0； 解得R ＝R 0；由于滑片P 置于中点A 处时，电流表指针指到满偏刻度的23处，所以I A 的可能值为0.4 A 或2 A ；根据I A ＝23I B 可知，I B 的可能值为0.6 A 或3 A ；所以由I ＝U R 得，R 与R 0的可能值为R 01＝U I 1＝15 V 0.6 A ＝25 Ω，R 02＝U I 2＝15 V3 A＝5 Ω；根据题干可知，滑动变阻器的规格为“25 Ω 2 A ”。
3．(1)A 、B 并联接在6 V 电源两端时，都正常发光，由P ＝Wt可得，1 min 内电路消耗的电能：W 总＝P 总t ＝(6 W ＋3 W )×60 s ＝540 J 。
(2)将A 、B 串联接在某电源两端，使B 灯恰好正常发光时，由P ＝UI 可得，通过A 、B 的电流：I A ＝I B ＝P B U B ＝3 W6 V＝0.5 A ，由题图甲知，此时U A ＝2 V ， 所以R A ＝U A I A ＝2 V0.5 A＝4 Ω。
(3)当A 与滑动变阻器串联接在6 V 电源两端时，通过它们的电流相等，当两者功率相等时，根据P ＝UI ，U ′A ＝U 变＝12×6 V ＝3 V ，由题图甲知，此时I A ′＝0.7 A ，所以滑动变阻器的功率：P ＝P A ＝U A ′I A ′＝3 V ×0.7 A ＝2.1 W 。
4．(1)R L ＝U L 2P L ＝（2 V ）21 W＝4 Ω。
(2)当断开开关S 1，闭合开关S 、S 2、S 3时，R 1被短路，灯泡L 与R 2串联，R 2＝15×50 Ω＝10 Ω， I ＝I L ＝P L U L ＝1 W2 V＝0.5 A ，U ＝IR 总＝I (R 2＋R L )＝0.5 A ×(10 Ω＋4 Ω)＝7 V 。
(3)当断开开关S 2，闭合开关S 、S 1、S 3，滑片P 移到a 端时，灯泡L 与R 1并联，小灯泡两端的实际电压为7 V ，远大于它的额定电压2 V ，所以小灯泡将被烧坏，电压表示数为7 V ， 此时电路中只有电阻R 1在工作，R 1＝U I ′＝7 V2 A＝3.5 Ω。
5．(1)当闭合S ，断开S 1、S 2，滑动变阻器滑片P 移至最右端时，只有小灯泡接入电路，此时小灯泡L 恰好正常发光，电源电压等于小灯泡的额定电压，即U ＝U L ＝6 V ；小灯泡的额定电流：I L ＝P L U L ＝3 W6 V＝0.5 A ，小灯泡L 的电阻：R L ＝U L I L ＝6 V 0.5 A＝12 Ω。
(2)闭合S 、S 1、S 2，滑片P 移至最左端时，滑动变阻器与R 1并联，P 并＝U 2R 并＝3 W ， R 并＝R 1·R m R 1＋R m， 代入数据可得，滑动变阻器的最大阻值：R m ＝20 Ω。
(3)闭合S ，断开S 1，S 2，设电流表的示数为I ，此时滑动变阻器接入电路的阻值为R 。
则：I ＝U R ＋R L ＝ 6 V R ＋12 Ω① 滑动变阻器消耗的电功率：P ＝I 2R ＝0.72 W ②联立①②得，电流表的示数：I 1＝0.2 A 或I 2＝0.3 A 。
6．(1)水吸收的热量为Q ＝c 水m 水Δt ＝4.2×103 J/(kg ·℃)×20 kg ×(70 ℃－20 ℃)＝4.2×106 J 。
(2)当开关置于位置1时，电路的总功率为P ＝2400 W ，R 1的功率为P 1＝U 2R 1＝（220 V ）222 Ω＝2200 W ， R 2的功率为P 2＝P －P 1＝2400 W －2200 W ＝200 W ，R 2的阻值为R 2＝U 2P 2＝（220 V ）2200 W＝242 Ω。
(3)当开关置于位置2时，电路的总功率为P ′＝P 2＋P 动＝200 W ＋240 W ＝440 W ，通过电路的总电流为I ＝P ′U ＝440 W 220 V＝2 A 。
7．(1)当开关S 、S 0闭合时，两电阻并联，电路中的总电阻最小，由P ＝U 2R 可知，电热饮水机处于加热状态，此时电路中的总电流：I ＝P 加热U ＝880 W 220 V ＝4 A 。
(2)饮水机保温时电路为R 2的简单电路，由P ＝U 2R 可得，电阻R 2的阻值：R 2＝U 2P 保温＝（220 V ）240 W＝1210 Ω，加热时两电阻并联，由P ＝U 2R 可得，电路中的总电阻：R ＝U 2P 加热＝（220 V ）2880 W＝55 Ω，1R ＝1R 1＋1R 2，即155 Ω＝1R 1＋11210 Ω。
解得R 1≈57.6 Ω。
(3)当电路两端电压为200 V 时，饮水机在加热状态下的实际功率： P ′加热＝U 实2R ＝（200 V ）255 Ω≈727.3 W 。
