火灾报警器毕业设计开题报告一、简介火灾是一种常见的灾害,对人类生命和财产造成巨大损失。
为了及时发现和防止火灾事故的发生,火灾报警器作为一种重要设备得到广泛应用。
本毕业设计旨在设计一种基于先进技术的智能火灾报警系统,以提高火灾报警准确性和响应速度,并减少误报率。
二、探测原理智能火灾报警器使用多种传感器来检测不同的火源特征,通过分析这些数据来判断是否有火情存在。
主要包括以下几个方面:1. 温度传感器:利用温度变化来检测是否存在可能引发火灾的异常热源。
2. 光学传感器:通过光学衰减检测空气中微小颗粒物质的含量增加,以判断烟雾密度增加。
3. 声音传感器:监测特定声音频率范围内的声音变化,如爆炸声或玻璃碎裂声。
4. 气体传感器:检测可燃气体等有害气体的浓度,如一氧化碳、甲烷等。
5. 视频监控传感器:通过摄像头捕捉影像进行火灾识别和实时监控。
三、系统设计本毕业设计将采用分布式架构,将传感器与报警控制器分离以提高系统的可靠性和稳定性。
主要设计包括以下几个方面:1. 火灾检测单元:负责接收并处理传感器发出的信号,并进行数据分析判断是否为火灾信号。
2. 报警控制器:当火灾检测单元确认火情存在时,报警控制器会触发声光报警装置,并同时向相关部门发出预先设定好的工作人员电话信息或自动拨打紧急电话。
3. 远程监测模块:通过网络连接实现对火灾报警器的远程监控,可以随时查看报警信息和视频监控画面。
四、关键技术在智能火灾报警系统的设计过程中,有几个关键技术需要特别注意。
1. 数据融合与智能分析:将多个传感器采集到的数据进行融合与智能分析,快速准确地判断是否为火灾信号。
2. 通信技术:通过使用网络传输数据,实现与报警控制器的远程通讯及联动。
3. 数据存储与管理:对于大量传感器采集到的数据进行有效存储和管理,保证系统运行效率。
4. 视频分析与识别:利用计算机视觉技术进行火灾图像的识别和分析。
五、预期效果本设计旨在提高火灾报警准确性和响应速度,并减少误报率。

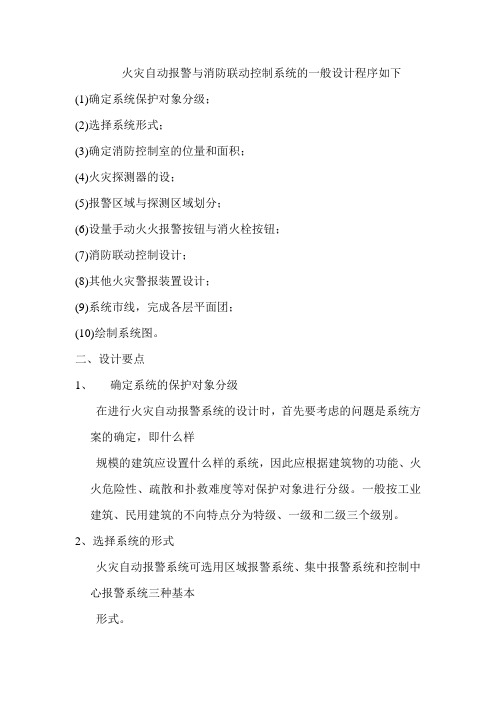

火灾自动报警与消防联动控制系统的一般设计程序如下(1)确定系统保护对象分级;(2)选择系统形式;(3)确定消防控制室的位量和面积;(4)火灾探测器的设;(5)报警区域与探测区域划分;(6)设量手动火火报警按钮与消火栓按钮;(7)消防联动控制设计;(8)其他火灾警报装置设计;(9)系统市线,完成各层平面团;(10)绘制系统图。
二、设计要点1、确定系统的保护对象分级在进行火灾自动报警系统的设计时,首先要考虑的问题是系统方案的确定,即什么样规模的建筑应设置什么样的系统,因此应根据建筑物的功能、火火危险性、疏散和扑救难度等对保护对象进行分级。
一般按工业建筑、民用建筑的不向特点分为特级、一级和二级三个级别。
2、选择系统的形式火灾自动报警系统可选用区域报警系统、集中报警系统和控制中心报警系统三种基本形式。
3.消防控制室设计要点(1)确定消防控制空的位置。
(2)确定消防控制空的面积与布置。
4.火灾探测器设计要点(1)火灾探测器设置部位。
(2)火灾探测器种类选择。
(3)探测区域内探测器数量计算和布置。
5.报警区域和探到区域划分6.手动火灾报警按钮与消火栓按钮设计要点7.消防联动控制设计典型的消防系统中对消防设施的控制内容包括消防水泵控制,喷淋水泵控制,气体自动灭火控制,防火门、防火卷帘的控制,排烟控制,正比送风控制,疏散广播、警铃控制。
电梯控制.消防通信及其他消防设备的控制。
8.其他人灾报警装置设计(1)消防紧急广播.(2)火灾报警电话设计。
(3)火灾事故照明和疏散指示设计要点。
(4)声光报警器设置要点。
火灾报警电路设计方案背景:随着社会的发展和人们对生命安全的重视,建筑消防安全成为了一个日益紧迫的议题。
火灾是造成财产损失和人员伤亡的主要原因之一,因此,在建筑物中安装火灾报警系统具有至关重要的意义。
本文将就火灾报警电路设计方案进行详细讨论。
一、火灾报警系统概述1.1 火灾报警系统的作用与组成经过多年的发展,现代火灾报警系统已经成为了一个高效、精准、可靠的保护措施。
它主要由传感器、控制器和音响提示设备等组件构成。
1.2 火灾报警系统工作原理当火源被点燃时,烟雾或温度将超出正常范围,并激活传感器。
传感器将信号传送给控制器,然后控制器触发音响提示设备并发送信息到监控中心,以便及时采取行动。
二、基于光电式传感器的设计方案光电式传感器是较为常见和先进的火灾探测技术之一。
其通过光源与探测室内空气中的微粒相互作用来判断是否发生火灾。
2.1 设计需求和目标设计一个基于光电式传感器的火灾报警系统,具有以下特点:高度灵敏、低误报率、快速响应时间、易于集成和操作。
2.2 方案设计分析首先,选取合适的光源和光电二极管作为核心元件。
其次,应确定最佳安装位置和安装高度以获得最佳效果。
最后,选择适当方法实现传感器信号输出及数据处理。
三、考虑建筑物特点的设计定制方案3.1 水压力探测原理除了常规烟雾和温度传感信号,架设在高层建筑内部消防系统通风管道中的水压力敏感装置也是一种有效的补充手段。
3.2 设计思路与工程实践经验结合建筑物的结构特点,在不同楼层设置水压力探测点,并设置自动喷水系统联动接口,达到辅助火灾报警并进行扑救的目的。
四、备用电源与可持续性能保障方案4.1 备用电源装置选择考虑到火灾发生时正常的电力供应可能会中断,需要设计备用电源以确保火灾报警系统持续运行。
普遍采用的备用电源方法是蓄电池和发电机组。
4.2 可持续性能保障方案分析为了保证火灾报警系统长时间稳定运行,需要制定相应的检修计划,对备用电源进行定期检查、清洁和充电。
火灾自动报警系统设计方案一、方案目标与范围1.1 目标设计火灾自动报警系统的初衷就是希望借助科技的力量,快速识别潜在的火灾隐患,从而保护员工的安全,减少财产损失,确保企业能够持续运转。
我们具体想达到的目标包括:- 确保能在火灾发生的初期迅速发出警报,争取在第一时间就能反应过来。
- 提高员工的防火意识和应急处理能力,这是非常重要的。
- 让这个系统长久稳定运转,减少故障发生率,降低维护成本。
1.2 范围这个方案主要是针对大型企业、公共场所和一些高风险行业,像化工厂、仓储中心、商场等等。
我们的计划主要涵盖以下几个方面:- 选择和配置合适的系统- 安装和调试设备- 日常维护和管理- 员工培训和应急演练二、组织现状与需求分析2.1 组织现状通过对现有消防设施的评估,我们发现当前的火灾报警系统多为传统的手动报警,存在不少问题:- 报警响应时间太长,无法做到实时监控。
- 故障频繁,维护费用居高不下。
- 员工的消防安全意识普遍不高,缺乏有效的培训。
2.2 用户需求为了满足组织的需求,我们需要建立一套现代化的火灾自动报警系统,具体需求包括:- 具备烟雾、温度和火焰探测功能的传感器。
- 必须能实现远程监控和报警。
- 能够自动联动消防设施,比如喷淋系统。
- 提供员工的消防安全培训和应急演练。
三、实施步骤与操作指南3.1 设备选型与配置选择符合国家标准的报警设备,具体包括:- 探测器:采用光电烟雾探测器、热探测器和火焰探测器,数量要根据建筑面积和功能区域来决定。
- 控制器:选择支持远程监控的火灾报警控制器,以确保系统的稳定性。
- 报警设备:包括声光报警器和手动报警按钮等,安装时要放在显眼的位置。
3.2 安装与调试1. 现场勘查:仔细勘查安装现场,确定设备的具体位置。
2. 设备安装:根据设计方案进行设备安装,确保符合安全规范。
3. 系统调试:安装完成后,进行系统调试,确保所有设备都能正常运转,报警功能有效。
3.3 日常维护与管理1. 定期检查:制定定期检查计划,以确保设备维持在良好的状态。
简易火灾报警器摘要本实验通过使用热敏电阻随温度电阻值旳减小来控制比例运算电路旳反向端旳电压,从而使二级运放旳输入电压增大而使其超过阀值电压。
单限比较器实现电压旳跳变。
输出高电平使发光二极管和晶体管导通,从而驱动声光报警电路报警。
本次实验通过设计简易火灾报警器,使人们进一步理解它旳作用及原理,以便在后来更好旳应用和使用它。
核心词:热敏电阻;比例运算电路;单限比较器;声光报警电路一设计任务及规定1.1 引言生活中难免遇到火灾旳发生,因此一种火灾报警器是十分必要旳。
在火灾未发生前防患于未然。
1.2设计任务及重要技术指标和规定●规定电路可以通过热敏电阻实现对温度旳控制,从而当温度升高时会有声光报警信号(灯发光,蜂鸣器发声)。
●温度范畴t 70℃。
●规定温度必须手动调节。
二元器件简介2.1 设计所用元器件模拟电路实验箱1台数字万用表1个热敏电阻2个发光二极管1个蜂鸣器1个NPN三极管1个双向稳压管1个LM324集成块1个10K,20K,3K电阻各2个2K,51欧姆电阻各1个2.2 元器件简介LM324系列器件为价格便宜旳带有真差动输入旳四运算放大器。
与单电源应用场合旳原则运算放大器相比,它们有某些明显长处。
该四放大器可以工作在低到3.0伏或者高到32伏旳电源下,静态电流为MC1741旳静态电流旳五分之一。
共模输入范畴涉及负电源,因而消除了在许多应用场合中采用外部偏置元件旳必要性。
每一组运算放大器可用图1所示旳符号来表达,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。
两个信号输入端中,Vi-(-)为反相输入端,表达运放输出端Vo旳信号与该输入端旳位相反;Vi+(+)为同相输入端,表达运放输出端Vo旳信号与该输入端旳相位相似。
LM324旳引脚排列见图2-1。
图2-1 LM324旳引三设计原理和数据分析3.1 电路构成部分如图3-1:图3-1火灾报警电路图3.2热敏电阻热敏电阻随温度旳变化阻值变小,因此分压减小。
烟雾报警器开关课程设计一、课程目标知识目标:1. 让学生掌握烟雾报警器的基本工作原理,理解其在火灾预警中的重要作用。
2. 使学生了解开关电路的组成,掌握电路连接和设计的基本方法。
技能目标:1. 培养学生运用所学知识设计和制作简单烟雾报警器开关电路的能力。
2. 培养学生运用实验仪器和工具进行电路连接、测试和故障排除的能力。
情感态度价值观目标:1. 培养学生对物理学科的兴趣,激发他们探索科学奥秘的欲望。
2. 培养学生团队协作、沟通表达的能力,增强他们的自信心和成就感。
3. 培养学生关注生活、关爱生命,提高防火意识和社会责任感。
课程性质:本课程属于物理学科,结合实际生活,以烟雾报警器开关电路为载体,培养学生的动手实践能力和创新精神。
学生特点:六年级学生具有一定的物理知识和实验操作能力,对新鲜事物充满好奇心,喜欢动手实践。
教学要求:结合学生特点,注重理论与实践相结合,充分调动学生的积极性,引导他们主动参与教学活动。
通过课程学习,使学生能够将所学知识应用于实际生活,提高解决问题的能力。
同时,关注学生的情感态度价值观培养,全面提高他们的综合素质。
在此基础上,将课程目标分解为具体的学习成果,以便于后续教学设计和评估。
二、教学内容1. 烟雾报警器工作原理:介绍烟雾报警器的基本构成、传感器原理、报警机制等,结合课本相关章节,让学生深入理解烟雾报警器的作用和原理。
2. 开关电路设计:讲解开关电路的基本组成、连接方式、工作原理,结合课本内容,使学生掌握电路设计的基本方法。
3. 实践操作:安排学生进行烟雾报警器开关电路的搭建、测试和调试,培养他们动手实践能力和问题解决能力。
4. 故障分析与排除:教授学生如何分析电路故障,掌握故障排除方法,提高他们的问题分析和解决能力。
教学大纲安排:第一课时:烟雾报警器工作原理学习,结合课本第三章第二节内容。
第二课时:开关电路设计理论学习,结合课本第四章第一节内容。
第三课时:实践操作,分组进行烟雾报警器开关电路搭建,进行测试和调试。
火灾报警系统程序设计方案设计方案:火灾报警系统程序设计方案简介:随着城市建设的不断发展,火灾防控成为了一个重要的问题。
火灾报警系统提供了预警和监测功能,能够及时发现火灾并采取相应措施,保护人民生命财产安全。
本文将围绕火灾报警系统的程序设计展开论述。
一、需求分析1. 实时监测:设计一个具备实时监测功能的程序,能够检测到环境中的烟雾浓度以及温度变化等指标,并在达到预设阈值时及时报警。
2. 报警通知:当检测到火灾危险或其他异常情况时,系统能够通过手机短信、声音告警等方式及时通知相关人员。
3. 数据存储与分析:对监测到的数据进行记录和存储,并提供数据分析功能,帮助用户了解火灾发生前后的环境变化。
二、整体架构设计1. 传感器模块:使用温湿度传感器和光电传感器等多个传感器来实现对环境参数的监测。
2. 控制单元:负责传感器数据采集、处理以及报警判定等功能,并控制报警装置的启动。
3. 报警装置:包括声音告警装置和联网模块,用于发出报警信号以及将信息传达给相关人员。
4. 数据存储与分析模块:负责数据记录、存储和分析,提供历史数据查询和趋势分析功能。
三、程序设计详解1. 传感器数据采集与处理在设计中,需要使用适当的编程语言与传感器进行通信,并实时获取温湿度以及光照强度等数据。
可以采用循环或中断方式进行数据采集,并对采集到的原始数据进行滤波、校验和转换等处理操作,得到准确可靠的测量结果。
2. 报警判定算法基于监测到的环境参数,应设计合理的报警判断算法来判断是否发生火灾危险。
可以参考经验规则或者机器学习算法,在不同条件下设置相应的阈值,当环境参数超过预设阈值时触发报警。
3. 报警通知功能当系统检测到火灾危险时,需要通过短信、声音告警或者其他形式及时通知管理人员或消防部门。
在设计中,应设置相应的报警装置和通信模块,并编写程序实现自动发送报警通知。
4. 数据存储与分析设计合理的数据存储结构,将监测到的数据进行记录和存储。
可以使用数据库或文件系统等方式来持久化保存数据。
电气火灾报警系统的设计方案引言:在现代社会中,电力设备广泛应用于各个领域,但也伴随着火灾风险的增加。
为了确保生命和财产的安全,电气火灾报警系统被广泛采用。
本文旨在提出一种有效且可靠的电气火灾报警系统的设计方案。
I. 设计目标与需求分析A. 设计目标该电气火灾报警系统的设计目标是能够及时、精确地检测到潜在的火灾,并向相关人员发出可靠、快速的报警信号,以便采取紧急措施防止事态进一步恶化。
B. 需求分析1. 可靠性:系统需要具备高可靠性,能够准确地检测到火灾并避免误报。
2. 及时性:对于任何火灾源活动或异常情况都要很快地进行监测、识别和响应。
3. 灵敏度:对于不同类型与规模的电气设备及线路故障进行准确定位和区分。
4. 安全性:保证整个系统运行过程中有足够的抗干扰能力,避免因为系统本身故障而加重现有火灾危害。
5. 可管理性:可以方便地配置和管理报警设备,并具备良好的可视化界面。
II. 系统组成与工作原理A. 系统组成1. 检测装置:包括温度传感器、烟雾传感器等用于检测火灾迹象的装置。
2. 控制模块:负责接收来自检测装置的信号,并进行分析判断和控制报警设备。
3. 报警设备:包括声光报警器、电话短信通知等根据需要安装在合适位置上的报警设备。
4. 后台管理系统:用于监控整个电气火灾报警系统的运行状态并提供相关数据与管理功能。
B. 工作原理1. 监测阶段:温度传感器和烟雾传感器将实时监测目标环境中的温度变化和烟雾情况,并将信息发送给控制模块。
2. 分析判断阶段:控制模块对接收到的信息进行分析判断,通过内部算法识别是否存在可能导致火灾发生的异常情况。
3. 报警阶段:当控制模块确认存在火灾威胁时,会触发报警设备发出声光信号,并通过电话或短信通知相关人员。
4. 后台管理阶段:后台管理系统对整个系统进行监控和配置管理,提供实时数据可视化展示与历史数据分析。
III. 技术选型与优化A. 检测装置技术选型1. 温度传感器的选择:根据不同的应用场景,可以选择热电偶、热敏电阻、红外线温度传感器等多种类型的温度传感器。
火灾自动报警系统的设计方案简介:火灾是一种常见且危险的灾害,对人们的安全和财产造成了巨大威胁。
为了迅速发现并控制火灾事故,保障人员安全并减少损失,设计一个高效可靠的火灾自动报警系统是至关重要的。
I. 系统概述A. 作用和目标- 提供早期火灾预警能力- 实时监测和检测火源状况- 快速响应并通知相关人员及时采取行动B. 设计原则- 可靠性:确保报警系统能够在任何情况下正常运行,提供持续稳定的监测。
- 效率:实时监测、快速报警、响应迅速。
- 易用性:操作简便明了,易于维护和管理。
II. 硬件设备选型与布置A. 可靠性评估和选择- 考虑耐用性、稳定性以及适应环境温度等条件。
- 定期进行设备检查和维护保养。
B. 分区域布置传感器与控制装置- 根据建筑的布局和性质,合理划分区域。
- 传感器应覆盖每个区域,并与控制装置连接,以便实时传输数据。
III. 火灾探测技术选择与集成A. 常用火灾探测技术比较1. 光纤光栅:高精度、可远程监测、耐高温。
2. 离子烟雾传感器:响应速度快、适用于恶劣环境。
3. 红外线摄像机:实时图像监测、准确性高。
B. 技术集成方案- 综合利用多种火灾探测技术,以提高系统的敏感度和准确性。
IV. 数据处理与分析A. 实时数据监测与采集- 设计合理的数据采集点,确保能够全面获取火灾信息并传输到中心控制室。
B. 数据分析与判断- 建立火灾预警模型和算法,对收集到的数据进行实时分析和处理。
- 当发现异常指标时,及时报警并通知相关人员。
V. 报警方式与联动措施设计A. 报警方式- 声光报警器:在火灾发生时提供响亮的声音和明亮的光线,吸引人们注意。
- APP推送:通过手机应用向相关人员发送火灾警报,方便实时接收。
B. 联动措施设计- 将自动喷水系统、排烟系统等与报警系统连接,实现联动操作。
- 同步呼叫消防车辆并提供准确位置信息。
VI. 系统测试与维护A. 系统功能测试- 对整个火灾自动报警系统进行全面的功能性、可靠性测试。
内蒙古工业大学信息工程学院 课程学习报告
课程名称: 模拟电子技术基础 班 级: 姓 名: 同 组 人: 成 绩: 指导教师: 1
1 基于DHT11的火灾信号放大及报警电路设计与实验 目录 一、专题设计任务书..................................................................................2 二、学习用仪器设备、器材或软件环境 .................................................... 3 三、主要学习内容 ........................................................................................... 3 3.1 设计目的................................................................................................. 3 3.2 设计思路................................................................................................. 3 3.3 设计流程图............................................................................................. 4 3.4 火灾报警电路原理及电路分部分析 .................................................... 4 3.5电路整体分析 ......................................................................................... 8 四、学习体会及遇到的主要问题 ............................................................... 11 3.1、遇到的问题 .........................................................................................11 3.2、心得体会..............................................................................................11 五、主要参考文献 ......................................................................................... 12 2
2 一、内蒙古工业大学信息工程学院开放性专题设计任务书(1) 课程名称: 模拟电子技术 专业班级: 指导教师(签名): 学生姓名(学号): 一、设计题目 火灾信号放大及报警电路设计与实验 二、设计目的 ⑴ 掌握基本电子电路的分析和设计方法,培养学习专业知识能力。 ⑵ 掌握基本电子电路故障识别与诊断基本方法,培养分析问题、解决问题能力。 ⑶ 掌握学习总结报告和设计说明书的基本书写方法,培养技术交流能力。
三、设计内容和要求 1.设计内容 (1)选用1-2种性价比高的温度传感器件来感知火情。 (2)正常情况下,两个温度传感器所产生的电压信号相等,发光二极管不亮,扬声器(5V,0.5W)不响。 (3)出现火情时,两个温度传感器所产生的电压信号不相等(实验中,可将一个安装在塑料板上,另一个安装在铁板上),出现差值电压,当差值电压达到一定值时,发光二极管亮,同时扬声器报警。 (4)设计应体现实用性好、成本低、功耗小特点。 (5)测量精度可自行整定。 2.设计要求 (1)查找资料,比较实现基本功能的几种设计方法(要求至少2种,主要根据器件选型不同
来进行对比分析,例如,一种方案是实验室现有可提供器件;一种方案是查找资料得到的性价比更高的器件),理解原理,比较它们的优缺点,完成框架设计。要求从设计任务分析、设计方案选择、选取器件材料、设计制作、测试分析等方面归纳阐述并总结成文,列出参考文献目录清单。 (2)确定电路设计方案,绘制原理框图或流程图,简述所选电路设计方案的工作原理;确定电路结构,给出具体参数。 (3)搭建Multisim或其他仿真软件环境下的仿真电路,完成所设计电路的仿真测试。 (4)进行功能仿真,安装、调试实测电路,完成电路性能指标测试,记录并分析实验测试结果。完成实验报告。 进入实验室之前向老师提交设计方案及测试所需器件清单。 (5)得出结论(是否针对设计任务完成电路设计,通过什么方式验证设计的正确性,设计电路的性能如何,还可以在哪些方面做进一步改进等)。 (6)写出设计说明和实验报告,分析说明实验过程中出现故障的原因及排除方法。 (8)创意设计或自主扩展设计。想一想自己的设计作品具有哪些方面的市场竞争力,是否可以通过进一步拓展和深化,开展项目开发,参加创新性设计,怎样才能销售出去等。 主要参考文献 [1] 童诗白,模拟电子技术基础(第 4 版) 高等教育出版社 2006 [2] 阎石,数字电子技术基础(第5版) 高等教育出版社 2006 [3] 电子技术课程组,电子技术 内蒙古工业大学 2011.3 [4] 课程设计专栏,内蒙古工业大学“模拟电子技术”精品课程公共网站 [5] 其它自查参考资料 3 3 二、学习用仪器设备、器材或软件环境 1.计算机 2.Multisim软件 3.Windows7环境 三、主要学习内容
3.1 设计目的 随着当代社会家庭用电量的增加,家庭火灾发生的几率越来越高,家庭一旦失火,很容易出现扑救不及时,造成很大的人身以及财产的损失。所以设计火灾报警器就成为了我们日常生活中很重要的器件。 3.2 设计思路
DHT11介绍 用户MCU发送一次开始信号后,DHT11从低功耗模式转换到高速模式,等待主机开始信号结束后,DHT11发送响应信号,送出40bit的数据,并触发一次信号采集,用户可选择读取部分数据。从此模式下,DHT11接收到开始信号触发一次温湿度采集,如果没有接收到主机发送开始信号,DHT11不会主动进行温湿度采集.采集数据后转换到低速模式。 总线空闲状态为高电平,主机把总线拉低等待DHT11响应,主机把总线拉低必须大于18毫秒,保证DHT11能检测到起始信号。DHT11接收到主机的开始信号后,等待主机开始信号结束,然后发送80us低电平响应信号.主机发送开始信号结束后,延时等待20-40us后, 读取DHT11的响应信号,主机发送开始信号后,可以切换到输入模式,或者输出高电平均可, 总线由上拉电阻拉高。 总线为低电平,说明DHT11发送响应信号,DHT11发送响应信号后,再把总线拉高80us,准备发送数据,每一bit数据都以50us低电平时隙开始,高电平的长短定了数据位是0还是1.格式见下面图示.如果读取响应信号为高电平,则DHT11没有响应,请检查线路是否连接正常.当最后一bit数据传送完毕后,DHT11拉低总线50us,随后总线由上拉电阻拉高进入空闲状态。 4 4 设计思路 “1” “0” “1” (1) (2) 上图即为DHT11的输出信号,将信号延时28us—80us,然后以此为Clk信号控制移位寄存器控制移位存储器数据,以此将dht11以高电平持续时间长短的输出数据表示成以高低电平表示,以方便后期数据的处理;将传感器的信号移位至移位寄存器,然后与已预订初值(火灾温度表征,例如60℃)的数值比较器作比较,若大于等于初值,作出预报。 3.3 设计流程图
连接蜂鸣器及发光二极管 3.4 火灾报警电路原理及电路分部分析 (1)555延时器电路原理图
三态控制端 5 5 555延时器电路分部分析 功能:555延时器将波形整体向后延时40us。 当F=12.5khz时,tw=38% 即“0”时
上升沿为有效控制沿,上升沿时刻,输入脉冲都处于低电平,符合设计原理。 当F=7.7khz时,tw=62% 即“1”时 6 6 上升沿为有效控制沿,上升沿时刻,输入脉冲都处于高电平,符合设计原理。 2、移位寄存器电路原理图
XFG1控制脉冲F=2khz XFG2输入脉冲F=1khz XSC1寄存器U4脉冲监视 XSC2寄存器U5脉冲监视
移位寄存器电路部分分析 XSC1 7 7 电平高低错落,符合设计原理 XSC2
前面没有出现移位脉冲,寄存器串行输入,并行输出,移位需要时间,符合设计原理。 8
8 3.5电路整体分析 电路原理图
XFG1脉冲发生器 XFG2三态控制脉冲发生器,XSC1监视移位寄存器U4以及脉冲发生器,XFG2监视移位寄存器U5 电路分析(XFG1未加入控制脉冲) 一、当F=12.5khz时,tw=38% 即“0”时 XSC1
脉冲为低电平,符合设计原理
