下载文档原格式

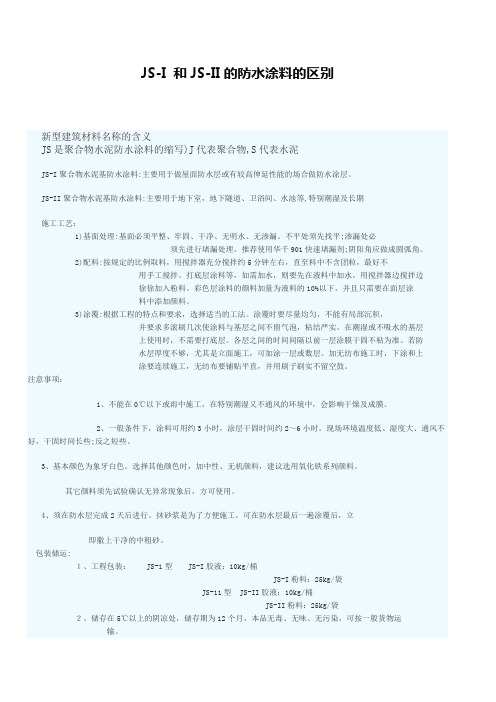

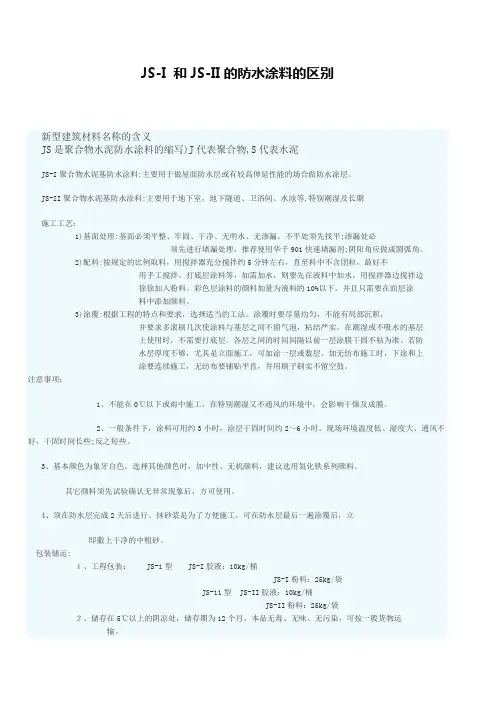

JS-I 和JS-II 的防水涂料的区别新型建筑材料名称的含义JS是聚合物水泥防水涂料的缩写)J 代表聚合物,S 代表水泥JS-I 聚合物水泥基防水涂料:主要用于做屋面防水层或有较高伸延性能的场合做防水涂层。
JS-II 聚合物水泥基防水涂料:主要用于地下室，地下隧道、卫浴间、水池等,特别潮湿及长期施工工艺：1)基面处理:基面必须平整、牢固、干净、无明水、无渗漏。
不平处须先找平;渗漏处必须先进行堵漏处理，推荐使用华千901快速堵漏剂;阴阳角应做成圆弧角。
2)配料:按规定的比例取料，用搅拌器充分搅拌约5分钟左右，直至料中不含团粒，最好不用手工搅拌。
打底层涂料等，如需加水，则要先在液料中加水，用搅拌器边搅拌边徐徐加入粉料。
彩色层涂料的颜料加量为液料的10%以下，并且只需要在面层涂料中添加颜料。
3)涂覆:根据工程的特点和要求，选择适当的工法。
涂覆时要尽量均匀，不能有局部沉积，并要求多滚刷几次使涂料与基层之间不留气泡，粘结严实。
在潮湿或不吸水的基层上使用时，不需要打底层。
各层之间的时间间隔以前一层涂膜干固不粘为准。
若防水层厚度不够，尤其是立面施工，可加涂一层或数层。
加无纺布施工时，下涂和上涂要连续施工，无纺布要铺贴平直，并用刷子刷实不留空鼓。
注意事项：1、不能在0℃以下或雨中施工，在特别潮湿又不通风的环境中，会影响干燥及成膜。
2、一般条件下，涂料可用约3小时，涂层干固时间约2～6小时。
现场环境温度低、湿度大、通风不好，干固时间长些;反之短些。
3、基本颜色为象牙白色。
选择其他颜色时，加中性、无机颜料，建议选用氧化铁系列颜料。
其它颜料须先试验确认无异常现象后，方可使用。
4、须在防水层完成2天后进行。
抹砂浆是为了方便施工，可在防水层最后一遍涂覆后，立即撒上干净的中粗砂。
包装储运:１、工程包装： JS-1型 JS-I 胶液：10kg/桶JS-I 粉料：25kg/袋JS-11型 JS-II 胶液：10kg/桶JS-II 粉料：25kg/袋２、储存在5℃以上的阴凉处，储存期为12个月，本品无毒、无味、无污染，可按一般货物运输。
聚合物水泥防水涂料是什么聚合物水泥防水涂料是一种应用广泛的建筑材料，它具有出色的防水性能和优异的耐久性。
本文将介绍聚合物水泥防水涂料的定义、特点、应用领域以及使用注意事项等相关内容。
一、聚合物水泥防水涂料的定义聚合物水泥防水涂料是一种由聚合物乳液、水泥和其他添加剂组成的涂料，可以涂刷在建筑物的外墙、屋顶、地下室、水池、隧道和地下工程等部位，以达到防水、抗渗漏的效果。
二、聚合物水泥防水涂料的特点1. 出色的防水性能：聚合物水泥防水涂料具有优异的防水性能，能够有效抵御雨水、地下水和地面水的渗透，保护建筑物不受水的侵蚀。
2. 耐久性强：聚合物水泥防水涂料经过特殊的工艺处理，具有良好的耐久性，不易受到日晒、雨淋、酸碱等外界因素的破坏，能够长期保持防水效果。
3. 环保性佳：由于聚合物水泥防水涂料中添加了聚合物乳液等环保材料，使其具有较低的挥发性有机化合物(VOC)含量，对人体和环境安全无害。
4. 良好的附着力：聚合物水泥防水涂料能够与基底材料牢固结合，具有良好的附着力，不易脱落，能够长期保持涂层的完整性。
5. 施工方便快捷：聚合物水泥防水涂料的施工相对简单，可以刷涂、喷涂或滚涂等多种方式进行，干燥速度快，施工周期短。
三、聚合物水泥防水涂料的应用领域聚合物水泥防水涂料可以广泛应用于各类建筑物的防水工程中，特别适用于以下场合：1. 建筑物的外墙：聚合物水泥防水涂料可以应用于多种外墙材料，如砖墙、混凝土墙等，有效防止雨水渗透。
2. 屋顶和天花板：聚合物水泥防水涂料可以应用于各类屋顶和天花板，形成一层均匀的防水层，防止雨水的渗透和漏水。
3. 地下室和地下工程：聚合物水泥防水涂料能够有效防止地下水的渗透，保护建筑物的地下空间不受水的侵蚀。
4. 水池和水箱：聚合物水泥防水涂料具有出色的防水性能，可以应用于各类水池和水箱的内壁，防止水的渗漏和损失。
5. 隧道和地下管道：聚合物水泥防水涂料能够在高湿度和潮湿的环境下保持较好的防水效果，适用于地下管道和隧道的防水工程。
聚合物水泥基防水涂料施工工艺一、引言聚合物水泥基防水涂料是一种常用于建筑施工中的防水材料，它可以提供良好的防水效果，保护建筑结构免受水分侵害。
本文将详细介绍聚合物水泥基防水涂料的施工工艺，包括准备工作、施工方法和注意事项等方面。
二、准备工作在施工聚合物水泥基防水涂料之前，需要进行一系列的准备工作，以确保施工的顺利进行。
以下是准备工作的步骤：1. 清理表面清理施工表面是准备工作的第一步。
必须确保施工表面干净、平整，并且没有油、灰尘、松散的碎屑等杂质。
可以使用刷子、高压水枪等工具进行清理。
2. 处理裂缝若施工表面存在裂缝，必须先进行处理。
可以使用聚合物修补剂将裂缝填充并修复。
这能够保证施工表面的平整度和稳定性。
3. 底漆处理在施工聚合物水泥基防水涂料之前，需要先涂上底漆。
底漆可以提高涂料的附着力和防水效果。
施工底漆时，需按照涂料说明进行涂刷，确保均匀覆盖整个表面。
三、施工方法聚合物水泥基防水涂料的施工方法可分为以下几个步骤：将聚合物水泥基防水涂料倒入干净的容器中，用电动搅拌器进行搅拌。
搅拌时间根据涂料说明进行，确保涂料达到均匀的混合状态。
2. 刮涂底层使用刮板将搅拌好的涂料均匀地刮涂在施工表面上。
刮涂时，要保持力度均匀、厚度一致，确保底层涂料的牢固性。
3. 罩面底层涂料干燥后，在上面再刮涂一层聚合物水泥基防水涂料。
这一层被称为罩面涂料，用于增强整体的防水效果。
同样要保持刮涂的力度和厚度均匀一致。
4. 铺设聚酯纤维布在罩面涂料未干燥之前，铺设聚酯纤维布。
将聚酯纤维布铺展在涂料上，并轻轻按压以确保其粘结紧密。
聚酯纤维布能够增强涂料的耐水性和抗拉强度。
5. 重复施工等聚酯纤维布覆盖涂料后，再次进行刮涂涂料和罩面涂料的施工。
每次施工之间需注意涂料的干燥时间，确保上层的涂料牢固粘合在底层上。
6. 饰面处理施工完成后，可以对饰面进行处理。
可以选择刷涂其他装饰涂料或者涂刷防腐剂等，以进一步加强涂层的防水性能和美观性。
聚合物水泥防水涂料使用方法1. 什么是聚合物水泥防水涂料？聚合物水泥防水涂料是一种用于建筑物表面防水的材料。
它由聚合物改性水泥、填料、助剂等组成，可以有效防止水分渗透，保护建筑物结构不受潮湿和水蚀损害。
2. 聚合物水泥防水涂料的使用方法2.1 表面处理在使用聚合物水泥防水涂料之前，首先需要对建筑表面进行处理。
要确保表面平整、无尘、无油污等杂质，以确保涂料能够牢固附着在表面上。
2.2 底漆涂刷在涂抹聚合物水泥防水涂料之前，需要使用底漆对建筑表面进行预处理。
底漆可以增强涂料的附着力，提高防水效果。
2.3 涂刷聚合物水泥防水涂料当表面处理和底漆涂刷完成后，可以开始涂刷聚合物水泥防水涂料了。
要均匀涂抹，确保涂料的厚度和均匀度，以达到最佳的防水效果。
2.4 防水涂料干燥防水涂料涂刷完成后，需要等待一定的时间让涂料充分干燥。
通常情况下，需要等待24小时以上才能确保涂料完全干燥。
3. 聚合物水泥防水涂料的优点3.1 高防水性能由于聚合物水泥防水涂料具有良好的附着力和弹性，可以有效地防止水分渗透，提高建筑物的防水性能。
3.2 耐侯性能聚合物水泥防水涂料能够在不同的气候条件下保持稳定的防水效果，具有良好的耐候性能。
3.3 施工简便使用聚合物水泥防水涂料进行施工非常简便，不需要复杂的设备和工艺，可以快速完成涂料施工。
4. 个人观点和理解聚合物水泥防水涂料在建筑防水领域具有非常重要的作用，可以有效地保护建筑结构不受水分侵害。
在实际施工中，我认为要注意涂料的质量选择和施工工艺的规范，以确保达到最佳的防水效果。
总结通过本文的介绍，我们了解了聚合物水泥防水涂料的使用方法、优点，以及个人观点和理解。
聚合物水泥防水涂料可以在建筑防水中起到重要的作用，对于确保建筑结构的安全和耐久性具有重要意义。
希望能够通过学习和实践，更好地运用聚合物水泥防水涂料，提升建筑防水的效果。
聚合物水泥防水涂料的使用更多细节在实际施工过程中，聚合物水泥防水涂料的使用还需要注意一些细节，以确保施工效果和建筑物的防水性能。
聚合物水泥防水涂料首先，聚合物水泥防水涂料是一种以聚合物乳液和水泥为主要原料制成的防水涂料。
相比于传统的水泥防水涂料，聚合物水泥防水涂料具有以下特点：1.耐水性能优异：聚合物水泥防水涂料在水中的抗渗透性能非常好，可以有效地防止地下水、雨水等渗透进入建筑物内部，保持墙体的干燥。
2.耐候性好：聚合物水泥防水涂料具有较好的耐候性，可以在各种恶劣的气候条件下使用，如高温、低温、大风等，不易发生龟裂现象。
3.粘结力强：聚合物水泥防水涂料在施工时可以牢固地附着在建筑物表面，与基层形成一个坚固的整体，不易脱落。
4.施工方便：聚合物水泥防水涂料可以根据需要进行稀释，涂刷施工时较为方便，可满足各种不同的防水需求。
5.环保性好：聚合物水泥防水涂料采用水泥和聚合物乳液作为主要原料，不含有有害物质，对人体和环境无害。
1.屋顶防水：在建筑物的屋顶上涂刷一层聚合物水泥防水涂料，可以有效地防止雨水渗透，保持屋顶的干燥。
2.卫生间防水：聚合物水泥防水涂料可以在卫生间的墙面和地面上进行涂刷，有效地防止水汽和水分渗透，防止霉菌的生长。
3.地下室防水：地下室常常容易受到地下水渗透的影响，使用聚合物水泥防水涂料可以形成一道保护层，阻挡地下水的渗透，保持地下室的干燥。
4.水池防水：聚合物水泥防水涂料可以应用于各种水池，如游泳池、养鱼池等。
其具有耐水性能强的特点，能够有效地防止水的渗透和漏水问题。
总结起来，聚合物水泥防水涂料是一种优良的防水材料，具有耐水性好、耐候性强、粘结力高、施工方便、环保性好等特点。
其广泛应用于建筑物的屋顶、卫生间、地下室、水池等防水工程中。
在未来的发展中，聚合物水泥防水涂料有望得到更多的研究和应用，为建筑行业提供更好的防水解决方案。
聚合物水泥基防水涂料技术交底1. 前言聚合物水泥基防水涂料是一种新型防水材料，它是以水泥为基础材料，加入聚合物改性剂和特殊添加剂制成的。
此类涂料具有防水、抗水压、抗渗、防潮、耐腐蚀等特点，并且适用范围广，如屋顶、墙面、地下室、隧道、水利工程等领域。
本文详细介绍了聚合物水泥基防水涂料的种类、特点、使用方法、施工要求等相关技术细节，为大家提供技术交底。
2. 聚合物水泥基防水涂料的种类目前市场上常见的聚合物水泥基防水涂料主要分为两种：单组分涂料和双组分涂料。
2.1 单组分涂料单组分聚合物水泥基防水涂料的主要成分是聚合物乳液、水泥、矿物填料及各类助剂等。
它不需要混合添加剂，使用方便、施工简单、粘结力强、防水效果好，价格也相对廉价。
但其防水性能较差，无法满足一些高要求的项目。
2.2 双组分涂料双组分聚合物水泥基防水涂料是由主涂料和固化剂按一定比例混合而成的。
它能够满足不同场合的防水要求，且具有良好的施工效果和防水性能。
在施工时需要将两部分混合搅拌均匀后涂抹，施工难度较大，但是它能够适应更多种材料表面，涂膜耐久性更高。
3. 聚合物水泥基防水涂料的特点聚合物水泥基防水涂料具有以下特点：3.1 良好的防水性能聚合物水泥基防水涂料具有较好的防水性能，能够阻止液体渗透和泌漏，使基础结构干燥。
3.2 良好的耐候性聚合物水泥基防水涂料影响时间长，具有良好的抗老化和耐候性，能够经受住各种严酷的冷热、湿润、紫外线照射等环境条件。
3.3 良好的粘结性聚合物水泥基防水涂料施工后，与基层产生良好的粘结效果，防止拉伸、剥落等问题。
3.4 良好的耐腐蚀性聚合物水泥基防水涂料是一种根据特定配比制成的化学制品，具有良好的耐腐蚀性，能够防止基层结构的侵蚀和破坏。
4. 聚合物水泥基防水涂料的施工方法4.1 基层处理聚合物水泥基防水涂料要求基层干净、平整、无灰尘、基层裂缝宽度小于2mm、坑洞高度小于3mm，无油污等。
底面墙体、墙面、地板等需要加固处理，以确保基层承重和强度。
水泥基聚合物（JS）防水涂料及聚氨酯防水施工方案（全套）第一部分：水泥基聚合物（JS）防水涂料介绍水泥基聚合物（JS）防水涂料是一种常用于建筑工程中的防水材料。
它由聚合物树脂、胶黏剂、填料等组成，具有优异的耐候性和粘结性能，能有效防止地面和墙面渗水，提高建筑物的防水性能。
在建筑工程中，水泥基聚合物（JS）防水涂料被广泛应用于地下室、厨房、浴室等需要防水的部位。
第二部分：水泥基聚合物（JS）防水涂料施工步骤1.基层处理：确保施工基面平整、干燥、无松动物体。
2.底漆处理：用水泥基底漆进行底涂，提高基层附着力。
3.涂料施工：采用刷涂、喷涂等方式施工水泥基聚合物（JS）防水涂料。
4.再处理：根据需要进行第二遍涂料施工，确保防水效果。
第三部分：聚氨酯防水施工方案介绍聚氨酯防水涂料是一种优质的防水材料，具有耐候性好、柔韧性强的特点，广泛应用于屋面、地下室等建筑物防水工程中。
聚氨酯防水涂料施工简单、成本较低、施工周期短，是一种较为理想的防水材料。
第四部分：聚氨酯防水施工步骤1.基层处理：清除基层附着物、修复裂缝、进行基层预处理。
2.底漆处理：用专用底漆进行底涂，提高基层附着力。
3.涂料施工：采用滚涂、刷涂等方式施工聚氨酯防水涂料。
4.防护涂层：根据需要添加防护涂层，提高防水层的耐久性。
结语水泥基聚合物（JS）防水涂料和聚氨酯防水涂料在建筑工程中拥有重要的应用价值，能有效提高建筑物的防水性能，延长建筑物的使用寿命。
在施工过程中，务必严格按照施工方案执行，确保施工质量和防水效果。
希望本文所述的水泥基聚合物（JS）防水涂料和聚氨酯防水施工方案能为相关防水工程提供参考依据。
js 水泥基防水涂料的成份
JS防水涂料，全称为聚合物水泥基防水涂料，是一种双组分防水材料。
它主要由有机聚合物乳液和无机粉料复合而成，具有弹性高和耐久性好的特性。
1. 有机聚合物乳液：这是JS防水涂料的主要成分之一，通常是丙烯酸酯等合成高分子聚合物胶乳。
这些胶乳有助于使涂料保持柔韧性和弹性。
2. 无机粉料：这主要包括水泥、石英砂、轻重质碳酸钙等。
这些无机填料与有机聚合物乳液通过合理配比复合，形成一种强韧、耐久的涂膜。
3.其它外加剂和添加剂：在实际生产过程中，可能还会加入一些其他化学物质，如消泡剂、防腐剂、分散剂等，以优化涂料的性能和稳定性。
值得注意的是，有些厂家或商家为了表明其产品胶乳用量大，可能会把购进的胶乳原料掺水后再配制JS涂料，这样做可能会降低产品质量。
另外，在施工和应用中，也需要注意一些常见问题，如基层太干燥导致涂膜产生针孔等，以确保防水效果的可靠性。
js聚合物水泥基防水涂料使用方法聚合物水泥基防水涂料是一种新型的防水材料，它具有优异的防水性能和耐久性，广泛应用于建筑、地下工程、水利工程等领域。
本文将介绍聚合物水泥基防水涂料的使用方法。
一、准备工作在使用聚合物水泥基防水涂料之前，需要进行一些准备工作。
首先，要对施工区域进行清理，将表面的灰尘、油污等杂物清除干净。
其次，要检查施工区域的平整度和强度，确保基层结实平整。
最后，要根据涂料的使用说明，准备好所需的工具和材料，如刷子、滚筒、涂料桶等。
二、涂料施工1.底涂层施工在施工之前，需要将聚合物水泥基防水涂料充分搅拌均匀，确保涂料的质地均匀。
然后，使用刷子或滚筒将底涂层涂抹在基层上，涂抹时要注意涂料的厚度和均匀性。
底涂层的厚度一般为0.2-0.3mm，涂抹后要等待干燥。
2.中涂层施工底涂层干燥后，可以进行中涂层的施工。
中涂层的厚度一般为0.5-1mm，涂抹时要注意涂料的均匀性和厚度。
中涂层施工完成后，要等待干燥。
3.面涂层施工中涂层干燥后，可以进行面涂层的施工。
面涂层的厚度一般为0.5-1mm，涂抹时要注意涂料的均匀性和厚度。
面涂层施工完成后，要等待干燥。
4.涂层修补在涂层施工过程中，如果发现涂层有缺陷或损坏，可以进行修补。
修补时要将涂层表面清理干净，然后使用刷子或滚筒将涂料涂抹在缺陷或损坏处，涂抹时要注意涂料的厚度和均匀性。
修补完成后，要等待干燥。
三、注意事项1.施工时要注意安全，避免涂料进入眼睛或口中。
2.施工时要注意环境温度和湿度，避免在高温或潮湿的环境下施工。
3.施工时要注意涂料的质量和使用期限，避免使用过期或质量不佳的涂料。
4.施工完成后，要及时清理施工工具和材料，避免涂料干燥后难以清洗。
聚合物水泥基防水涂料是一种优秀的防水材料，使用方法简单，但需要注意一些细节和注意事项。
在施工过程中，要严格按照涂料的使用说明进行操作，确保涂料的质量和防水效果。
聚合物水泥基防水涂料
简介：
聚合物水泥基防水涂料，通常称之为JS防水涂料。
聚合物水泥基防水涂料是以丙烯酸酯等聚合物乳液与水泥为主要原材料加入其他外加剂制得的单组分或双组分水性建筑防水涂料。
这种涂料由于综合了聚合物和水泥的优势，而被认为具有“刚柔相济”的特性，即既具有聚合物涂膜的延伸性、防水性，也有水硬性胶凝材料强度高、与潮湿基层粘结能力强的特点。
聚合物水泥基防水涂料的优点是施工方便、综合造价低，工期短，且无毒环保。
JS复合防水涂料是一种无毒、无公害的新型建筑防水材料。
该种涂料以水作为分散剂，解决了因采用焦油、沥青等溶剂型防水涂料所造成的环境污染以及对人体健康的危害。
JS复合防水涂料防水性能好，还可以根据用户要求配置多种色彩，是一种集防水和装饰的新型防水材料。
实践证明，JS复合防水涂料可以取得可靠的防水效果，同时也解决了潮湿基面上大部分防水材料无法正常施工这一难题。
因此，聚合物水泥基已经成为防水涂料市场的主角。
分类：
JS复合防水涂料为水性涂料，施工极为方便，是一种新型环保产品，适用于各种防水要求。
产品分为Ⅰ型和Ⅱ型两种。
Ⅰ型：以聚合物为主的防水涂料，主要用于非长期浸水环境下的建筑防水工程；Ⅱ型：以水泥为主的防水涂料，适用于长期浸水环境下的建筑防水工程。
在聚合物水泥类防水涂料中，得到广泛应用的是丙烯酸酯和乙烯-醋酸乙烯（VAE）两类，分单组分和双组分两种。
组分：
组分
防水涂料种类
单组分粉状涂料双组分防水涂料
胶结材料
可再分散丙烯酸酯树脂粉
末或可再分散乙烯-醋酸乙烯
树脂粉末、硅酸盐水泥或普通
硅酸盐水泥或其他水泥
弹性丙烯酸酯乳液或-醋酸
乙烯乳液、硅酸盐水泥或普通硅
酸盐水泥或其他水泥
填料、颜料
不同粒径、配比的石英砂
和着色颜料
不同粒径、配比的石英砂和
着色颜料
助剂粉状消泡剂消泡剂、增塑剂
产品制备和特性
将各类材料按一定配方混
合均匀得到粉状产品，使用前
加入适量水搅拌均匀即可使
用
分别将各类粉料和各类液体
材料按一定配方混合均匀形成
粉料组合和液料组分并分开包
装。
使用前将两个组分按设定比
例搅拌混合均匀即可使用
应用特点
现场加水搅拌后必须在规
定时间内用完，产品具有优异
现场搅拌，双组分混合后必
须在规定时间内用完，产品具有
的防水性、抗老化性、低温柔性等特点。
环保型产品，不含有机溶剂。
可再分散丙烯酸酯树脂粉末的成本相对高于乳液的成本优异的防水性、抗老化性、低温柔性等特点。
环保性产品，不含有机溶剂。
产品成本相对较低，但双组分产品在包装、运输和贮存等方面不如单组分方便
外观要求：
产品的两组分经分别搅拌后，其液体组分为无杂质、均匀乳液；固体组分应为无杂质、无结块的粉末。
技术指标：
产品特性：
a. 聚合物改性：加强对各基底的粘结力。
b. 透气不渗水：表面透气，可以阻止水蒸气压力的形成，同时又不渗水，防水性能好。
c. 柔韧性好：能受轻微震动及不大于2-3 mm宽位移（柔韧性防水）。
d. 耐候性强：适用范围广，可以用于曝露的环境，如天面等。
e. 施工简便：基于是水泥型产品，防水层之上可直接铺贴瓷砖，抹灰或油漆。
f. 潮湿区域可以施工：由于涂料必须透过水的作用渗透到底材内部，因此，潮湿区域可以施工，如混凝土干燥，施工前必须用水淋湿。
g. 环保：无毒无害，可以直接涂刷至饮水的水池里。
h. 危险性：非易燃材料，无腐蚀性。
用途：
可在潮湿或干燥的砖石、砂浆、混凝土、金属、木材、硬塑料、玻璃、石膏板、泡沫板、橡胶、等基面上施工，对于新旧建筑物及构筑物（例如：房屋、地下工程、隧道、桥梁、水池、水库等）均可使用，同时也可做粘结剂使用。
特别适合地下室、地下隧道、卫浴间、水池等，特别潮湿及长期在水中浸泡的条件下的施工。
涂装方法：刮涂，辊涂。
理论涂布量：
通常情况下1.5-2.0 kg/m2；实际用量由用途、使用部位、基面粗糙程度、环境因素等决定。
基层条件：
①结构表面必须平整、牢固、干净、无明水、无渗漏。
②低凹破损处及裂缝处的混凝土修补砂浆，必须保证基层面平整，并达到一定的强度。
③阴阳角应做成圆弧角。
工法选择：
JS复合防水涂料可针对不同的防水工程，选择F4、F5、S5三种工法的一种或两种组合进行施工（以JS-Ⅰ型1:1为例）。
① F4（四涂）工法
施工顺序：打底层→下层→中层→面层
各层用量：0.3 kg/m2；0.8 kg/m2；0.8 kg/m2；0.8 kg/m2。
总用料量：2.7 kg/m2（不包括水）。
厚度约：1.2-1.4 mm
适用范围：等级较低及旧楼维修的防水。
② F5（五涂）工法
施工顺序：打底层→下层→中层→中上层→面层
各层用量：0.3 kg/m2；0.8 kg/m2；0.8 kg/m2；0.8 kg/m2；0.8 kg/m2。
总用料量：3.5 kg/ m2（不包括水）
厚度约：1.6-1.8 mm
适用范围：等级较高及重要建筑物的防水。
③ S5（四涂一布）工法
施工顺序：打底层→下层→布层→中层→面层
各层用量：0. 3kg/m2；0. 8 kg/m2；
无纺布：0. 8 kg/m 2；0. 8kg/m2。
总用料量：2.7 kg/m2（不包括水）。
厚度约：1.2～1.4 mm
适用范围：建筑物异形部位( 管根、墙根、雨水口、阴阳角等) 的防水和等级
较高的防水。
配料（通用配比）：
a. JS-Ⅰ型打底层涂料的重量比为液料∶粉料∶水=1∶1 或1.2∶0～1.5；
b. 下层、中层和面层涂料的重量比为液料∶粉料∶水=1∶0～0.2；
c. 面层涂料可根据需要加颜料以形成彩色层，彩色层涂料的重量配比为液料∶粉料∶颜料∶水= 1∶1或1.2∶0.05～1或1.2∶0. 1∶0～0.2。
d. JS-Ⅱ型打底层配料为液料∶粉料∶水=1∶1.6∶0～1；
f. 中层和上层配料为液料∶粉料∶水= 1∶1.6∶0～0.3 。
配料时如需加水，应先在液料中加水，用搅拌器边搅拌边徐徐加入粉料，然后充分搅拌均匀直至料中不含粉团（搅拌时间约5 min，最好不用手工搅拌，可用手提电钻等进行搅拌）。
在规定的加水范围内，斜面、顶面或立面施工应不加或少加些水，平面施工应多加些水。
JS 复合防水涂料的涂层本色为乳白色或灰白色，亦可制成各种彩色涂层。
颜料应选用中性的无机颜料，建议选用氧化铁系列的颜料，选用其他颜料须先经试验适用后方可使用。
涂布工程：
用涂覆工具辊子（用于涂覆较稀的料和大面积平面施工）或刮板、刷子（用于涂覆较稠的料及小面积局部施工），按选定的工法按顺序逐层完成。
各层之间的时间间隔以前一层涂膜干固不粘为准。
在温度为20 ℃的露天条件下，不上人施工约需3 h，上人施工约需5h 。
若现场温度低、湿度大、通风差，干固时间应长些，反之短些。
对S5工法，其下层、无纺布和中层须连续施工，不能间隔。
另外，涂覆施工时还应注意：
①涂料（尤其是打底料）有沉淀应随时搅拌均匀，每次蘸料时，先在料桶底部搅拌几下，以免沉淀。
②施工时应尽量均匀，不要有局部沉积，要多滚刷几次，使涂料与基层之间不留气泡，粘结严实。
③每层涂覆必须按规定用量取料，不能过厚或过薄，若最后防水层厚度不够，可加涂一层或数层。
④应避免在0 ℃以下或雨中施工，否则影响成膜。
质量检验：
防水层施工完毕后，应认真检验整个工程的各个部分，特别是一些薄弱环节，发现问题，查明原因并及时修复，涂层不应有裂纹，翘边、流淌、鼓泡、分层等现象，涂层厚度应符合设计要求。
( 可从现场割取30 mm × 30 mm的实样，用测厚仪测定) 。
蓄水试验要等涂层完全干固后方可进行，一般情况下需48 h以上，在特别潮湿又不通风的环境中需更长时间。
屋面防水施工完成后，应检查排水系统是否畅通，有无渗漏（可在雨后或持续淋水2 h后进行，有条件蓄水的屋面可用24 h蓄水来检查）。
储存：存放于阴凉干爽处。
保存期：原封包装在正常存放条件下保质期12个月。
注意事项：
1、请按以上基面处理和使用方法施工；
2、适宜在5 ℃-40 ℃的环境下使用，避免高温、低温和室外阴雨天气；
3、单层涂刷不宜过厚，特别是管口和转角处，防止产生裂缝；
4、施工后请保持通风环境，便于防水层干固；
5、请在后期施工时避免破坏防水层。
