高压电气设备的绝缘预防性试验方法及安全措施摘要：电气设备绝缘试验操作人员肩负着重要的责任，还需要对试验结果进行分析和判断，在绝缘缺陷的检查过程中务必做到不漏检、不误判，一旦检测出问题要及时检修或者及时地更换绝缘体，避免经济上的重大损失，避免发生严重的停电事故、安全事故。
由此可见，高压设备绝缘预防性试验的重要性，同时对试验人员的素质要求也非常关键，在掌握相关技术知识的基础上，积累丰富的经验，准确无误地进行绝缘试验，为电力事业的发展保驾护航。
关键词：高压电气设备、绝缘预防性、试验方法、安全措施1绝缘预防性试验的重要性及分类1.1重要性分析近几年，无论是电力系统的容量还是电力系统的规模，均在持续增大，电能供应中断所造成的不良影响愈来愈大。
依据有关资料，在中国的电力系统中，有百分之五十以上的停电事件均是因为有关设施绝缘不良而造成的。
一般状况下，电气设备绝缘部分的不良会历经一定的时间，在该变化过程中，绝缘物质会呈现出多种电气、物理、化学等信息，依托此些信息可以了解到设备绝缘发生的改变。
因此要求在实际操作时通过电气试验，及时了解电气设备的绝缘状况，从而能够排查相关安全隐患，在事故发生前或者刚发生时就能准确定位故障原因，及时采取有效举措。
为此，利用预防性试验来对绝缘设备的绝缘情况和绝缘特点加以深入了解，提升绝缘设备的绝缘性能是电力系统可以平稳运行的有效保证。
经过科学试验，可以及时发现绝缘设备存有的不足和问题，第一时间采取有关措施来消除，从而防止绝缘击穿的发生，避免造成更严重的后果。
1.2主要分类目前的绝缘预防性试验可以主要分为两类：a）绝缘特性试验，也可以叫做非破坏性试验。
它是指在较低的电压下或采用不会对绝缘性产生损害的方法测量相关的多种特性参数，如绝缘电阻、泄漏电流等，进一步判断绝缘性是否有缺陷。
这种方法虽然可以起到一定的作用，但如果只用它判断绝缘的耐电能力，所得出的结果不是非常可靠；b）耐压试验，也叫破坏性试验，是指用高于设备正常运行时的电压进行试验，这对绝缘性能的要求非常严格，能够有效发现缺陷，而且还可以保证绝缘有一定的耐电强度。
高压电气设备常规试验引言高压电气设备是电力系统中重要的组成部分，常用于输电、配电、变电等环节。
为了保证高压电气设备的安全可靠运行，对其进行常规试验是必不可少的。
本文将介绍高压电气设备常规试验的相关内容，包括试验目的、试验方法、试验步骤和注意事项等。
试验目的高压电气设备常规试验的目的是验证设备的性能和可靠性，确保其在正常运行条件下不会出现故障。
具体目的包括：1.检测设备的绝缘性能，确保设备在额定电压下能够正常工作；2.检验设备的电气连通性，确保设备接线正确；3.测试设备的保护装置，确保其能够及时发现故障并采取适当措施；4.测试设备的过载能力和短路能力，确保设备在异常工作条件下能够正常运行；5.验证设备的运行稳定性，确保设备在长时间运行条件下不会出现异常。
试验方法高压电气设备常规试验主要包括以下几种方法：1.绝缘试验：用来测试设备的绝缘性能，常用的试验方法包括耐压试验、绝缘电阻测量和介质损耗测试等；2.连通试验：用来验证设备的电气连通性，包括设备内部接线的正确性和设备与其他设备的连通性；3.保护装置试验：用来测试设备的保护装置是否正常工作，包括过流保护、接地保护、差动保护等；4.负荷试验：用来测试设备的过载能力和短路能力，通过加负荷或者制造短路情况来验证设备的正常运行能力；5.运行试验：用来验证设备的运行稳定性，通过长时间的运行测试来检验设备是否能够在持续工作条件下正常运行。
试验步骤根据不同的试验方法，高压电气设备常规试验的步骤略有差异。
下面以绝缘试验和负荷试验为例，介绍试验步骤：绝缘试验步骤1.准备工作：检查试验仪器设备是否正常工作，确认试验设备的额定电压和试验装置的额定电流是否匹配；2.连接试验仪器和试验设备：根据试验设备的接线图，将试验仪器与试验设备进行正确连接；3.设置试验参数：根据试验要求，调整试验仪器的电压和时间等参数；4.进行试验：根据设备的额定电压和试验要求，逐一进行耐压试验、绝缘电阻测量和介质损耗测试；5.记录试验结果：记录试验参数、测试数值和试验设备的情况等信息；6.分析试验结果：根据试验结果进行数据分析，判断设备的绝缘性能是否满足要求。

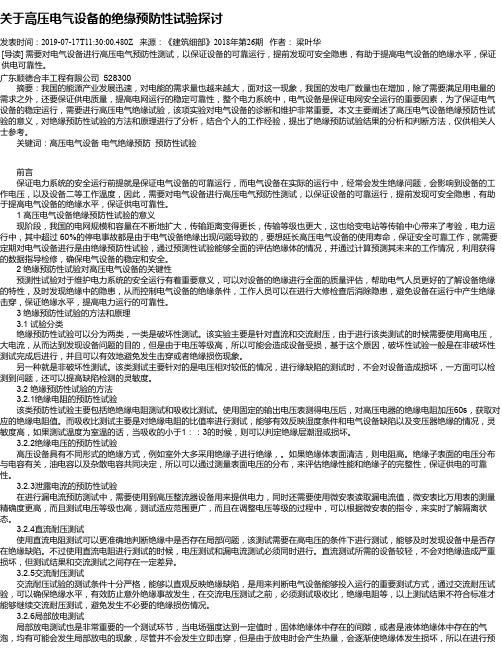

关于高压电气设备的绝缘预防性试验探讨发表时间：2019-07-17T11:30:00.480Z 来源：《建筑细部》2018年第26期作者：梁叶华[导读] 需要对电气设备进行高压电气预防性测试，以保证设备的可靠运行，提前发现可安全隐患，有助于提高电气设备的绝缘水平，保证供电可靠性。
广东顺德合丰工程有限公司 528300摘要：我国的能源产业发展迅速，对电能的需求量也越来越大，面对这一现象，我国的发电厂数量也在增加，除了需要满足用电量的需求之外，还要保证供电质量，提高电网运行的稳定可靠性，整个电力系统中，电气设备是保证电网安全运行的重要因素，为了保证电气设备的稳定运行，需要进行高压电气绝缘试验，该项实验对电气设备的诊断和维护非常重要。
本文主要阐述了高压电气设备绝缘预防性试验的意义，对绝缘预防性试验的方法和原理进行了分析，结合个人的工作经验，提出了绝缘预防试验结果的分析和判断方法，仅供相关人士参考。
关键词：高压电气设备电气绝缘预防预防性试验前言保证电力系统的安全运行前提就是保证电气设备的可靠运行，而电气设备在实际的运行中，经常会发生绝缘问题，会影响到设备的工作电压，以及设备二等工作温度，因此，需要对电气设备进行高压电气预防性测试，以保证设备的可靠运行，提前发现可安全隐患，有助于提高电气设备的绝缘水平，保证供电可靠性。
1 高压电气设备绝缘预防性试验的意义现阶段，我国的电网规模和容量在不断地扩大，传输距离变得更长，传输等级也更大，这也给变电站等传输中心带来了考验，电力运行中，其中超过 60%的停电事故都是由于电气设备绝缘出现问题导致的，要想延长高压电气设备的使用寿命，保证安全可靠工作，就需要定期对电气设备进行是由绝缘预防性试验，通过预测性试验能够全面的评估绝缘体的情况，并通过计算预测其未来的工作情况，利用获得的数据指导检修，确保电气设备的稳定和安全。
2 绝缘预防性试验对高压电气设备的关键性预测性试验对于维护电力系统的安全运行有着重要意义，可以对设备的绝缘进行全面的质量评估，帮助电气人员更好的了解设备绝缘的特性，及时发现绝缘中的隐患，从而控制电气设备的绝缘条件，工作人员可以在进行大修检查后消除隐患，避免设备在运行中产生绝缘击穿，保证绝缘水平，提高电力运行的可靠性。
高压电气预防性试验方案高压配电室的高压开关柜、变压器、高压电缆和配变装置总容量为3900KVA。
其中包括高压馈电柜、高压电源进线柜、变压器、配电房避雷网、直流电源柜、10KV电缆和0.4KV低压配电柜等设备。
在此基础上，本方案制定了10KV配电室的高压试验方案。
为了确保试验工作的安全和顺利进行，我们制定了一系列组织管理措施。
首先，我们按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版、《电力设备预防性试验标准》GB-2006和《中国南方电网有限责任公司企业标准》Q/CSG-2011等文件和标准。
其次，考虑到试验工作必须在设备停电状态下进行，我们需要甲、已双方单位密切协调配合、统一步调，以缩短停电时间和避免试验人员误入带电设备间隔事故的发生。
试验工作前的准备工作包括甲方向乙方提供完整的设备及线路图纸资料，以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
最后，我们确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人。
在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
为了保障现场人员的安全，所有停送电倒闸操作由甲方单位运行人员执行。
在收到甲方现场协调员的设备已停电的通知后，乙方方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
试验工作开始时，除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
实验人员应认真做好现场记录，试验完毕后乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
乙方根据现场试验记录进行实验报告的编制，完成后需经乙方审核部门审核盖章后尽快送达甲方有关单位。
10KV高压设备常规试验相关定义1.预防性试验:通过对年复一年的预防性试验所测得的结果的分析，可以反映出设备在实际运行中代表性参数的变化规律为了发现运行中设备的隐患,预防发生事故或设备损坏,对设备进行的检查、试验或监测。
2.制造厂出厂试验：已认定产品达到了设计规定的技术条件和有关标准.3.安装交接试验：确认了设备经过运输和安装、调试，已经没有影响安全可靠运行的损伤。
4.绝缘电阻:在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄漏电流值之比，用兆欧表直接测得绝缘电阻值.特点：绝缘电阻可以发现绝缘的整体性和贯通性受潮、贯通性的集中缺陷。
对局部缺陷反映不灵敏。
测量值与温度有关，在同一温度下进行比较(绝缘电阻随着温度升高降低）。
5.吸收比：在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比（R60/R15)。
特点：可以比较好地判断绝缘是否受潮,适用于电容量大的设备，不用进行温度换算。
6极化指数：在同一次试验中,10min时的绝缘电阻值与1min时的绝缘电阻值之比.特点：可以很好地判断绝缘是否受潮，适用于电容量特大的设备，不用进行温度换算。
7.泄露电流测试和直流耐压测试：测量绝缘体的直流泄漏电流与测量绝缘电阻的原理原理基本相同。
不同的是直流泄漏试验的电压一般比兆欧表电压高,并可以任意调节，因而比兆欧表发现缺陷的有效性高,能灵敏反映瓷质绝缘的裂纹、夹层绝缘的内部受潮及局部松散断裂、绝缘油劣化、绝缘的沿面炭化等.特点：1）试验设备轻小。
2）能同时测量泄漏电流。
3）对绝缘绝缘损伤较小。
4)对绝缘的考验不如交流下接近实际。
8.介质损失角:介质损失是绝缘材料的一种特性，介质损失很大时,就会使介质的温度升高而老化，甚至导致热击穿.所以介质损失（耗）的大小就反映了介质的优劣状况。
当电气设备绝缘受潮、老化时，有功电流IR增大,tgδ也增大，通过测量tgδ可以反映出绝缘的整体性缺陷。
9.交流耐压试验:交流耐压试验是对电气设备绝缘外加交流试验电压,试验电压比额定电压高，并持续一定时间，一般为一分钟。
10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
安庆振江水电工程有限公司10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA:施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人,技术监督总监1人,施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002—20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行,为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调.试验工作前的准备工作:甲方单位应向乙方单位提供完整的设备及线路图纸资料(包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜.具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施.为了安全管理工作,试验工作开始时除甲方协调员及监督人在试验现场协调工作以外,应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
