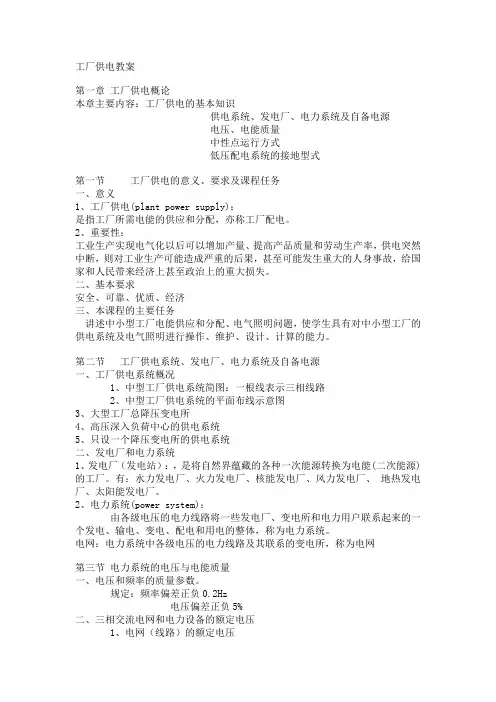

工厂供电教案第一章工厂供电概论本章主要内容：工厂供电的基本知识供电系统、发电厂、电力系统及自备电源电压、电能质量中性点运行方式低压配电系统的接地型式第一节工厂供电的意义、要求及课程任务一、意义1、工厂供电(plant power supply)：是指工厂所需电能的供应和分配，亦称工厂配电。
2、重要性：工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，供电突然中断，则对工业生产可能造成严重的后果，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
二、基本要求安全、可靠、优质、经济三、本课程的主要任务讲述中小型工厂电能供应和分配、电气照明问题，使学生具有对中小型工厂的供电系统及电气照明进行操作、维护、设计、计算的能力。
第二节工厂供电系统、发电厂、电力系统及自备电源一、工厂供电系统概况1、中型工厂供电系统简图：一根线表示三相线路2、中型工厂供电系统的平面布线示意图3、大型工厂总降压变电所4、高压深入负荷中心的供电系统5、只设一个降压变电所的供电系统二、发电厂和电力系统1、发电厂（发电站）：，是将自然界蕴藏的各种一次能源转换为电能(二次能源)的工厂。
有：水力发电厂、火力发电厂、核能发电厂、风力发电厂、地热发电厂、太阳能发电厂。
2、电力系统(power system)：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电网第三节电力系统的电压与电能质量一、电压和频率的质量参数。
规定：频率偏差正负0.2Hz电压偏差正负5%二、三相交流电网和电力设备的额定电压1、电网（线路）的额定电压2、用电设备的额定电压规定与同级电网的额定电压相同。
3、发电机的额定电压：高于同级电网电压5%4、电力变压器的额定电压的规定第四节电力系统中性点运行方式一、中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统正常运行及单相接地时的不同点。

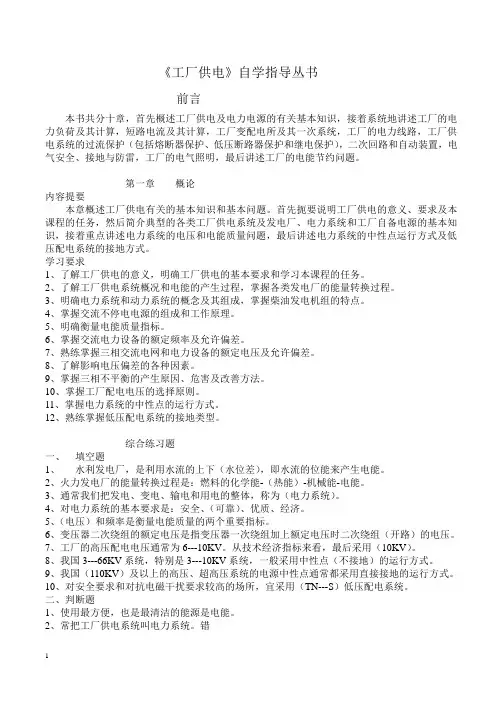

《工厂供电》自学指导丛书前言本书共分十章，首先概述工厂供电及电力电源的有关基本知识，接着系统地讲述工厂的电力负荷及其计算，短路电流及其计算，工厂变配电所及其一次系统，工厂的电力线路，工厂供电系统的过流保护（包括熔断器保护、低压断路器保护和继电保护），二次回路和自动装置，电气安全、接地与防雷，工厂的电气照明，最后讲述工厂的电能节约问题。
第一章概论内容提要本章概述工厂供电有关的基本知识和基本问题。
首先扼要说明工厂供电的意义、要求及本课程的任务，然后简介典型的各类工厂供电系统及发电厂、电力系统和工厂自备电源的基本知识，接着重点讲述电力系统的电压和电能质量问题，最后讲述电力系统的中性点运行方式及低压配电系统的接地方式。
学习要求1、了解工厂供电的意义，明确工厂供电的基本要求和学习本课程的任务。
2、了解工厂供电系统概况和电能的产生过程，掌握各类发电厂的能量转换过程。
3、明确电力系统和动力系统的概念及其组成，掌握柴油发电机组的特点。
4、掌握交流不停电电源的组成和工作原理。
5、明确衡量电能质量指标。
6、掌握交流电力设备的额定频率及允许偏差。
7、熟练掌握三相交流电网和电力设备的额定电压及允许偏差。
8、了解影响电压偏差的各种因素。
9、掌握三相不平衡的产生原因、危害及改善方法。
10、掌握工厂配电电压的选择原则。
11、掌握电力系统的中性点的运行方式。
12、熟练掌握低压配电系统的接地类型。
综合练习题一、填空题1、水利发电厂，是利用水流的上下（水位差），即水流的位能来产生电能。
2、火力发电厂的能量转换过程是：燃料的化学能-（热能）-机械能-电能。
3、通常我们把发电、变电、输电和用电的整体，称为（电力系统）。
4、对电力系统的基本要求是：安全、（可靠）、优质、经济。
5、（电压）和频率是衡量电能质量的两个重要指标。
6、变压器二次绕组的额定电压是指变压器一次绕组加上额定电压时二次绕组（开路）的电压。
7、工厂的高压配电电压通常为6---10KV。
