《电力系统继电保护》项目一电力系统继电保护初步知识一、单选题1．过电流继电器的返回系数（B）A．等于0B．小于1C．等于1D．大于12．在双侧电源系统中,采用方向元件是为了提高保护的（ D ）A．方向性B．可靠性C．灵敏性D．选择性3.过电流继电器的动作电流（A）返回电流。
(A)大于；（B)小于； (C)等于。
二、填空题1.反应故障时电流增大而动作的保护称为___________。
(过电流保护)2.对本元件的主保护起后备作用的保护称为____________。
(近后备保护)3.所谓灵敏性是指对_______________发生故障的反应能力。
（保护范围内）4．动作电流是指能使继电器动作的______________。
（最小电流）5. 电力系统发生故障时,继电保护装置应_____________（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应_____________（发出信号）。
6. 电力系统切除故障的时间包括______________（继电保护动作）时间和_____________（断路器跳闸）的时间。
7. 继电保护装置一般是由测量部分、_________（逻辑部分）和____________（执行部分）组成。
8.继电保护的可靠性是指保护在应动作时________（不拒动）,不应动作时____________（不误动）三、判断题1.电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。
(√)2.电力系统故障时,继电保护装置只发出信号,不切除故障设备。
(×)3.继电保护装置的测量部分是测量被保护元件的某些运行参数与保护的整定值进行比较。
(√)4.能使电流继电器从释放状态改变至动作状态的最大电流称为继电器的动作电流。
（×）5.保护范围大的保护,灵敏性好。
（√)四、简答题1.何谓电力系统的“故障”、“异常运行状态”、与“事故”？答：不正常工作状态指电气设备或线路正常工作遭到破坏但未形成故障,如过负荷、频率降低或升高、过电压、电力系统振荡等。
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
电力系统继电保护一、判断题（本大题共60分，共15小题，每小题4分）1.继电保护属于二次系统2.当系统正常运行时继电保护不工作3.为纠正断路器误跳闸，采用检无压、检同期重合闸方式时，线路两侧重合闸同时投检同期，而一侧投检无压。
4.发电机失磁后立刻与系统失去同步，从系统中吸收大量无功，机端电压下降。
5.继电保护装置应首先满足选择性和灵敏性，其次是速动性和可靠性的要求。
6.无时限电流速断保护不能够保护线路的全长。
7.断路器、隔离开关和连接导线不是被保护元件。
8.系统等值阻抗最小时，其中所有的保护处于最大方式。
9.考虑简单、可靠的原则，单侧电源输电线路宜采用三相一次自动重合闸。
10.速动性要求继电保护在任何情况下不带延时地瞬时切除故障。
11.继电保护的灵敏系数是固定不变的。
12.继电保护在相邻元件发生短路时动作于跳闸就是非选择性动作。
13.过渡电阻视条件可能使距离保护失去方向性，也可能使保护范围缩短，还可能使其误动或拒动。
14.继电保护的基本任务之一是保证系统稳定运行。
15.不正常运行状态时继电保护不会动作于跳闸。
二、填空题（本大题共40分，共10小题，每小题4分）1.现在电力系统中通常采用类型的继电保护装置。
2.继电保护装置的输出触点分为和两种类型。
3.一般情况下线路的无时限电流速断保护整定原则：。
4.反应测量点电压与电流矢量比的保护称为保护。
5.在最大运行方式下，相邻下一级线路短路时，电压、电流联锁速断保护的继电器可能启动，而继电器通常不会启动。
6.继电保护系统由、、以及相应的二次回路接线构成。
7.零序功率方向继电器的电压输入量是3序，则电流输入量为。
8.整定阻抗一样时三种圆特性阻抗继电器受过渡电阻影响最小的是。
9.定时限保护的动作时间是 ,而反时限的动作时间与短路电流大小成10.运行中的电压互感器二次回路不能够［blank］、电流互感器二次回路不能够［blank］。
答案:一、判断题（60分，共15题，每小题4分）1.V2. X3. V4. X5. X6. X7. X8. X9. V 10. X 11. X12. X 13. V 14. X 15. X二、填空题（40分，共10题，每小题4分）参考答案：数字（或微机）解题方案：我国在20世纪80年代普遍采用微机继电保护装置。

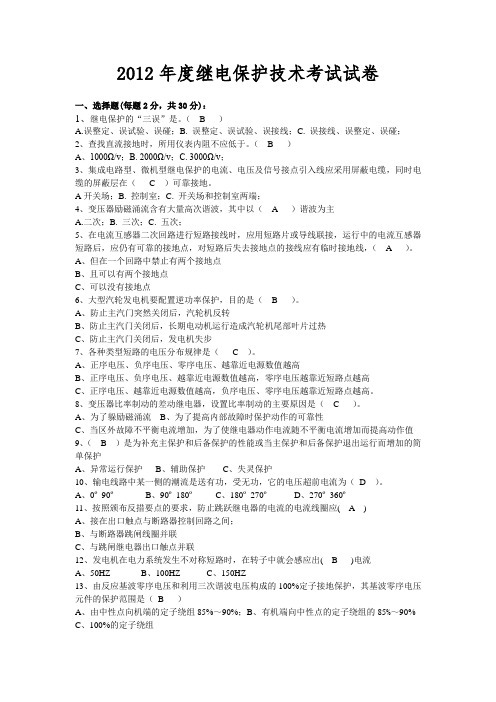

2012年度继电保护技术考试试卷一、选择题(每题2分，共30分)：1、继电保护的“三误”是。
（ B ）A.误整定、误试验、误碰；B. 误整定、误试验、误接线；C. 误接线、误整定、误碰；2、查找直流接地时，所用仪表内阻不应低于。
（ B ）A、1000Ω/v；B. 2000Ω/v；C. 3000Ω/v；3、集成电路型、微机型继电保护的电流、电压及信号接点引入线应采用屏蔽电缆，同时电缆的屏蔽层在（ C ）可靠接地。
A开关场；B. 控制室；C. 开关场和控制室两端；4、变压器励磁涌流含有大量高次谐波，其中以（ A ）谐波为主A.二次；B. 三次；C. 五次；5、在电流互感器二次回路进行短路接线时，应用短路片或导线联接，运行中的电流互感器短路后，应仍有可靠的接地点，对短路后失去接地点的接线应有临时接地线，（ A ）。
A、但在一个回路中禁止有两个接地点B、且可以有两个接地点C、可以没有接地点6、大型汽轮发电机要配置逆功率保护，目的是（ B ）。
A、防止主汽门突然关闭后，汽轮机反转B、防止主汽门关闭后，长期电动机运行造成汽轮机尾部叶片过热C、防止主汽门关闭后，发电机失步7、各种类型短路的电压分布规律是（ C ）。
A、正序电压、负序电压、零序电压、越靠近电源数值越高B、正序电压、负序电压、越靠近电源数值越高，零序电压越靠近短路点越高C、正序电压、越靠近电源数值越高，负序电压、零序电压越靠近短路点越高。
8、变压器比率制动的差动继电器，设置比率制动的主要原因是（ C ）。
A、为了躲励磁涌流B、为了提高内部故障时保护动作的可靠性C、当区外故障不平衡电流增加，为了使继电器动作电流随不平衡电流增加而提高动作值9、（ B ）是为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增加的简单保护A、异常运行保护B、辅助保护C、失灵保护10、输电线路中某一侧的潮流是送有功，受无功，它的电压超前电流为（D ）。
A、0º-90ºB、90º-180ºC、180º-270ºD、270º-360º11、按照颁布反措要点的要求，防止跳跃继电器的电流的电流线圈应( A )A、接在出口触点与断路器控制回路之间；B、与断路器跳闸线圈并联C、与跳闸继电器出口触点并联12、发电机在电力系统发生不对称短路时，在转子中就会感应出( B )电流A、50HZB、100HZC、150HZ13、由反应基波零序电压和利用三次谐波电压构成的100%定子接地保护，其基波零序电压元件的保护范围是（B ）A、由中性点向机端的定子绕组85%～90%；B、有机端向中性点的定子绕组的85%～90%C、100%的定子绕组14、继电保护后备保护逐级配合是指（ B ）。
电力系统继电保护一、选择题（每小题1分，共15分）1．过电流继电器的返回系数（ B ）A ．等于0B ．小于1C ．等于1D ．大于12．限时电流速断保护的灵敏系数要求（ B ）A ．大于2B ．大于1.3~1.5C ．大于1.2D ．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（ A ）A ．有32机会只切除一条线路B ．有1机会只切除一条线路C ．100%切除两条故障线路D 4．在双侧电源系统中,A ．方向性B C ．灵敏性 D 5．在中性点直接接地电网中,A 6A ．方向阻抗继电器 C ．上抛圆阻抗继电器7 D ）A ．90°接线C ．3U 0、3I 0D ．U A 、I A +K 3I 0零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（ A ）A ．测量阻抗增大，保护范围减小B ．测量阻抗增大，保护范围增大C ．测量阻抗减小，保护范围减小D ．测量阻抗减小，保护范围增大 9.在双侧电源线路上，过渡电阻的存在，使测量阻抗(C)A.增大B.减少C.可能增大，也可能减少D.不变10.使带速饱和变流器的发电机纵差保护出现死区的短路点在(B)A.机端附近B.定子中性点附近C.定子绕阻中间部位D.引出线上11.在中性点非直接接地系统中，某点发生单相接地故障时，母线上电压互感器二次开口三角侧的电压大小为(C)A.当故障点距母线越近，电压越高B.当故障点距母线越近，电压越低C.不管距离远近，电压基本相同D.与故障前电压相同12.在相间电流保护的整定计算公式中考虑继电器返回系数的保护是(C)A.电流速断保护B.限时电流速断保护C.定时限过电流保护D.电流电压联锁速断保护13．电磁型继电器的电磁转矩Me 与铁心中磁通φ的关系为(D)A.M ∝φB.M ∝φ1 C.M ∝21φ D.M ∝2φ14．发电机横差保护的作用是（ A ）A C 15A C 16171819时，振荡中心电压为__零____23.高频收发信机的作用是__发出和接受高频信号____。
成都理工大学2011—2012学年 第二学期《电力系统继电保护》考试试卷考试时间：120分钟一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题0.5分，共10分) 1．能反应变压器油箱内油面降低的保护是（ C ）。
A ．纵差保护 B ．过励磁保护C ．瓦斯保护D ．电流速断保护2．相间短路电流速断保护的保护范围，在（ C ）情况下最大。
A ．最小运行方式下三相短路 B ．最小运行方式下两相短路 C ．最大运行方式下三相短路D ．最大运行方式下两相短路3．下图为MN 双侧电源线路，1QF 、2QF 处均装有方向过电流保护，且接线正确无误。
正常运行时，功率P 、Q 从M 侧送至N 侧1）1QF 处的方向过电流保护（ A ）A ．不会动作B ． 要动作4．相间短路保护瞬时电流速断保护不能保护本线路全长，这是因为（ A ）。
A ．为了区别本线路末端或相邻元件出口处短路，只好缩小保护范围 B ．为了保证I 段有足够的灵敏度C ．保护装置的固有缺陷，无法将定值调整到线路全长的整定值5．在相间电流保护的整定计算公式中考虑继电器返回系数的保护是（ B ） A ．电流电压联锁速断保护 B ．定时限过电流保护 C ．限时电流速断保护D ．电流速断保护得 分6．发电机及变压器采用“复合电压起动的过电流保护”作为后备保护是为了（ A ）。
A．提高电流电压元件的灵敏度B．防止电流或电压互感器二次回路断C．防止系统振荡时保护误动7．不同动作特性阻抗继电器受过渡电阻的影响是不同的，一般来说，阻抗继电器的动作特性在+R轴方向所占面积愈大，则受过渡电阻的影响（ C ）。
A．不受影响B．一样C．愈小D．愈大8．高频方向保护是利用高频信号比较被保护线路两端的（ D ）。
A．功率大小B．电压大小C．电流方向D．功率方向9．当限时电流速断保护的灵敏系数不满足要求时，可考虑( A )。
电力系统继电保护试题参考答案课程代码：02302一、填空题(每小题1分，共20分)1.近后备2.返回3.无时限电流速断保护4.阶梯原则5.相等6.高7.动作无方向性8. <!--[if !vml]--><!--[endif]-->9.继电器的灵敏性越高10.选择性11. <!--[if !vml]--><!--[endif]-->处12.对相邻通道的干扰小13.正序电流14.外部短路电流最大的一侧15.零序过电压保护16.灵敏17.小于18.纵19.安全性20.相位二、单项选择题(每小题1分，共10分)21.③22.④23.②24.②25.①26.②27.②28.④29.③30.①三、简答题(每小题5分，共30分)31.当靠近保护安装处附近发生三相短路时， <!--[if !vml]--><!--[endif]-->接近于零，方向元件不动作，方向电流保护也将拒动，出现死区。
死区长短由方向继电器最小动作电压及背后系统阻抗决定。
消除方法常采用记忆回路。
32.(1)阻抗继电器动作特性在复平面上沿OO′方向所占面积越大，则受振荡影响就越大；(2)振荡中心在保护范围内，则保护要受影响即误功，而且越靠近振荡中心受振荡的影响就越大；(3)振荡中心若在保护范围外或保护范围的反方向，则不受影响；(4)若保护动作时限大于系统的振荡周期，则不受振荡的影响。
33.(1)能提高区内短路的灵敏性，同时又能躲过区外短路的不平衡电流；(2)具有更高可靠性；(3)不受电磁干扰。
34.(1)大于变压器的最大负荷电流；(2)躲过区外短路时的最大不平衡电流；(3)躲过变压器的励磁涌流。
35.采用保护双重化，即工作原理不同的两套母线保护；每套保护应分别接在电流互感器的不同的二次绕阻上；应有独立的直流电源；出口继电器触点应分别接通断路器两个独立的跳闸线圈等。
36.对连续时间信号(频率为f0)进行数字处理时，如采样频率f a<2f0时，一个高于2f a的频率成份经采样后会被误认为是一低频信号，也就是说高频信号“混叠”到了低频段，这一现象称作频率混叠。
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
电力系统继电保护课后答案问题一电力系统继电保护的定义是什么？继电保护是电力系统中一种重要的保护手段，它通过监测电力系统中的电流、电压、频率等参数，并根据预设的保护逻辑，及时发出保护信号，将故障隔离，保护系统设备的安全运行。
继电保护系统通常由继电保护装置、CT/PT（电流互感器和电压互感器）、保护线圈等组成。
问题二什么是保护主要配置？保护主要配置是指根据电力系统的特点、工作条件和要求，将继电保护装置安装在合适的位置，并配置所需的互感器等辅助设备。
保护主要配置的目的是提高继电保护的灵敏度、可靠性和快速性。
问题三简要描述继电保护装置的工作原理。
继电保护装置的工作原理是通过监测电力系统中的电流、电压、频率等参数，并与设定的保护逻辑进行比较，如果监测到电力系统中出现异常情况（如过流、短路等故障），则会发出保护信号，触发断路器等设备进行故障隔离。
具体来说，继电保护装置会接收电力系统中的电流和电压信号，并经过采样和数据处理，计算出电流、电压等参数的实际值。
然后，这些实际值与设定的保护逻辑进行比较，判断是否出现故障。
一旦检测到故障，继电保护装置会发出保护信号，如闭锁信号或跳闸信号，以保护电力系统设备。
问题四列举几种常见的继电保护装置类型。
常见的继电保护装置类型包括：1.过流保护装置：用于检测电流的异常情况，如过载和短路。
根据故障电流的大小和持续时间，可以分为瞬时过流保护和定时过流保护等。
2.零序保护装置：用于检测三相电流不平衡、单相接地故障等情况。
3.过电压保护装置：用于检测电压的异常情况，如过高电压或电压暂降等。
4.过频保护装置：用于检测电网频率的异常情况，如过高频率或频率暂降等。
5.低频保护装置：用于检测电网频率过低的情况。
问题五什么是继电保护的整定？继电保护的整定是指根据电力系统的特点和要求，对继电保护装置的参数进行设置，从而实现对电力系统设备的可靠保护。
常见的继电保护参数包括动作电流、动作时间、延时时间等。
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
成都理工大学2011—2012学年 第二学期《电力系统继电保护》考试试卷考试时间：120分钟一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题0.5分，共10分) 1．能反应变压器油箱内油面降低的保护是（ C ）。
A ．纵差保护 B ．过励磁保护C ．瓦斯保护D ．电流速断保护2．相间短路电流速断保护的保护范围，在（ C ）情况下最大。
A ．最小运行方式下三相短路 B ．最小运行方式下两相短路 C ．最大运行方式下三相短路D ．最大运行方式下两相短路3．下图为MN 双侧电源线路，1QF 、2QF 处均装有方向过电流保护，且接线正确无误。
正常运行时，功率P 、Q 从M 侧送至N 侧1）1QF 处的方向过电流保护（ A ）A ．不会动作B ． 要动作4．相间短路保护瞬时电流速断保护不能保护本线路全长，这是因为（ A ）。
A ．为了区别本线路末端或相邻元件出口处短路，只好缩小保护范围 B ．为了保证I 段有足够的灵敏度C ．保护装置的固有缺陷，无法将定值调整到线路全长的整定值5．在相间电流保护的整定计算公式中考虑继电器返回系数的保护是（ B ） A ．电流电压联锁速断保护B ．定时限过电流保护得 分C．限时电流速断保护D．电流速断保护6．发电机及变压器采用“复合电压起动的过电流保护”作为后备保护是为了（ A ）。
A．提高电流电压元件的灵敏度B．防止电流或电压互感器二次回路断C．防止系统振荡时保护误动7．不同动作特性阻抗继电器受过渡电阻的影响是不同的，一般来说，阻抗继电器的动作特性在+R轴方向所占面积愈大，则受过渡电阻的影响（ C ）。
A．不受影响B．一样C．愈小D．愈大8．高频方向保护是利用高频信号比较被保护线路两端的（ D ）。
A．功率大小B．电压大小C．电流方向D．功率方向9．当限时电流速断保护的灵敏系数不满足要求时，可考虑( A )。
A．与下一级限时电流速断保护相配合B．与下一级电流速断保护相配合C．与下一级过电流保护相配合D．采用过电流保护10．在中性点非直接接地电网中的串联线路上发生跨线不同相两点接地短路时，三相完全星接线电流保护只切除远离电源故障点的几率为( B )A．100% B．2/3C．1/3 D．011．系统振荡与短路同时发生，高频保护装置会( D )A．误动 B．不定C．拒动 D．正确动作12．欠电压继电器是反映电压( C )A．误动 B．不定C．为额定值而动作 D．视情况而异的上升或降低而动作13．高频阻波器所起的作用是( C )。
A．限制短路电流 B．补偿接地电流C．阻止高频电流向变电站母线分流 D．增加通道衰耗。
14．为了限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有( C )。
A．选择性 B．可靠性C．快速性 D．灵敏性15．定时限过电流保护的动作时限采用阶梯原则，目的是为了保证( A )A．选择性 B．速动性C．灵敏性 D．可靠性16．过电流保护一只继电器接入两相电流差的连接方式能反应。
( B )A．两相接地故障 B．相间和装有电流互感器的那一相的单相接地短路C．各种相间短路 D．单相接地故障17．在小电流接地系统中，某处发生单相接地母线电压互感器开口三角的电压为( C )。
A．故障点距母线越近，电压越高 B．故障点距离母线越近，电压越低；C．不管距离远近，基本上电压一样 D．不定。
18．我国电力系统中性点接地方式有三种，分别是( B )A．直接接地方式、经消弧线圈接地方式和经大电抗器接地方式；B．直接接地方式、经消弧线圈接地方式和不接接方式；C．不接地方式、经消弧线圈接地方式和经大电抗器接地方式；D．直接接地方式、经大电抗器接地方式和不接地方式。
19．中性点经消弧线圈接地电网，通常采用的补偿方式是( C )A．完全补偿 B．欠补偿C．过补偿 D．电流相应补偿方式20．系统发生不正常运行状态时，继电保护装置的基本任务是( D )A．切除所有元件 B．切电源C．切负荷 D．给出信号二、填空题(每空0.5分，共15分)得分1．高频通道的工作方式有_____载波通道__________ 、_____微波通道__________ 和_____光纤通道__________ 三种。
2．发电机横差保护反映发电机___匝间____________短路, 发电机纵差保护反映发电机_____相间__________ 短路, 这两套保护_____不能__________互相代替。
3．在距离保护中，保护安装位置不同，受振荡影响就不同。
一般来讲，越靠近___振荡中心____________ ，受振荡的影响越大。
4．零序过电流保护与相间过电流保护相比，由于其动作电流小，所以灵敏度_____更高__________ 。
5．电流继电器的____返回___________ 电流与动作电流的比值称为继电器的返回系数。
6．距离保护是反应故障点到保护安装处的_____阻抗__________而动作的。
7．全阻抗继电器的动作特性圆的圆心正好落在复平面的___坐标原点____________上。
8．三 段 式 零 序 电 流 保 护 中， 一 般 第I 段_____不能__________保 护 本 线 路 全 长， 而 第II 段____能够___________保 护 本 线 路 全 长， 第III 段 与 相 应 的 相 间 电 流 保 护 第III 段 相 比， 其 动 作 时 限 较___短____________。
9．继电保护的可靠性是指保护装置应该动作时，它不应__拒动_____________；而不应该动作时，它不应_____误动__________。
10.相差高频保护采用比较线路两端____正序电流___________相位来反应对称短路。
11．微机保护的基本算法是计算被测电气量的大小和____相位___________的方法。
12．电力系统发生故障时的基本特征有电流___增大____________、电压____降低___________。
13．三相星形接线方式中的接线系数为_______1________；两相不完全相星形接线方式适用于___小电流接地____________ 电网。
14．发电机过流保护应装于发电机的___中性点____________处，变压器过流保护应装于变压器的____电源___________侧。
15．发电机励磁回路一点接地时保护动作于___信号____________，两点接地时保护动作于_____跳闸__________。
16．全阻抗继电器的主要缺点是__动作无方向性_____________。
17．发电机定子绕组单相接地短路时，经过发电机零序电流互感器的电流是所有线路_ 容性接地电流之和______________的总和。
18．对继 电 保 护 装 置 的 基 本 要 求 是________快速性、选择性、灵敏性、可靠性 ________ ___________。
19．低电压继电器的返回系数___大于1____________。
三、简答题(每小题4分，共20分)1．作图说明变压器纵联差动保护的基本原理。
变压器正常运行和外部短路时：IK=I1-I2=0，差动继电器KD 不动作得 分变压器内部短路时：IK=I1（单侧电源时）或IK=2I1（双侧电源时），差动继电器KD 动作。
2．输电线路三段式电流保护各段的保护范围是哪里？答 ： I 段是本线路的一部分，占本线路50%左右；II 段是本线路的全长，可做相邻下一级线路I 段的后备； III 段是本线路的全长，和相邻下一级线路的全长。
3．方向性电流保护为什么有死区?答： 当靠近保护安装处附近发生三相短路时，短路电压接近于零，方向元件不动作，方向电流保护也将拒动，出现死区。
死区长短由方向继电器最小动作电压及背后系统阻抗决定。
消除方法常采用记忆回路。
4．继电保护装置的基本任务是什么？答： 当系统发生不正常运行状态时，能自动发出信号；当系统发生故障时，能迅速地、有选择性地和自动地切除故障、5．微机保护与常规电流电压保护有何异同？答：微机保护调试简单、维护量小、精度高、反映灵敏；保护功能通过软件实现 可靠性高； 灵活性强；性能改善，功能易于扩充；维护调试方便。
四、分析题（35分）1．如图为35KV 中性点非直接接地系统绝缘监视接线图。
（8分）（1）正常运行时，电压表读数是多少？开口三角形输出电压是多少？（4分） （2）如C 相接地时，各电压表读数是多少？电压继电器动作吗？为什么？（4分）解 ：（1）（1）答：正常运行时，电压表读数是 kV; 开口三角形输出电压是0V （2）答：各电压表读数是VA=35kV, VB=35kV, VC=0 电压继电器能动作。
因为C 相接地时，接地相电压为零，TV得 分非接地相电压升高为线电压，同时电网出现了零序电压，TV 的开口 三角形绕组输出电压为3U0，所以电压继电器能动作2．以变压器复合电压起动的过电流保护为例，回答下列问题。
（10分） a 、复合电压包括哪几个电压？b 、负序电压滤过器什么情况有电压输出？ 输出的是什么电压？。
c 、发生不对称短路时，写出动作过程解： a 、低电压和负序电压。
b 、当发生不对称短路事故时有电压输出，输出的电压是负序电压。
c 、当发生不对称短路事故时，FY 有负序电压输出，FYJ 中的低电压继电器常闭触点断开，YJ 断电，其常闭触点闭合，YZJ 通电，接通SJ ，经延时后，接通断路器的跳闸回路。
3．完成如图所示的功率方向过电流保护按相起动的接线图。
（7分）a b c-器由电压互感器来电压回路断线信KW14．如图所示的WL1、WL2均装设了三段式电流保护。
（10分）（1）当K1和K2点发生短路时，应由哪一个保护动作，跳开哪一个开关？请分别说明之。
（2）当K3点发生短路时，问：①如保护 5 因故拒动，这时应由哪一个保护动作，跳开哪一个开关？这个保护对WL2所起的保护作用称为什么？解：（1）K1：应由1动作，跳开QF1。
K2：应由2动作，跳开QF1。
（2）应由保护6动作，跳开QF2开关。
这个保护对WL2所起的保护作用称为近后备保护。
五、计算题（共20分）在图5-1所示的单侧电源辐射网中，线路AB的保护采用三段式电流保护，采用电流互感器三相完全星形接线。
已知线路AB的最大负荷电流为300A，电流互感器变比为400/5，在最大和最小运行方式下，K1、K2及K3点发生三相短路时的电流值见下表(均已折算到电源侧).保护6、7、8的过电流的动作时间分别为1.5ｓ、2ｓ和0.9ｓ,试计算保护1各段的动作电流和动作时间,检验保护的灵敏度,同时简述保护1各段的特点.表5-1 短路电流值图5-1解： 1．保护1的无时限电流速断（4分） 一次动作电流为 (3).1.1.max oper rel K IK I I =继电器动作电流为 ..1.1con g oper oper TAK II n II=2．保护1的限时电流速断保护（6分） 先计算出保护2的无时限电流速断保护动作电流(3).2.2.max oper rel K I K I I =保护1的限时电流速断保护应与保护2的无时限电流速断保护动作电流相配合整定.1.2oper rel oper I K I II I =继电器动作电流..1.1con g oper oper TAK I I n II II=动作时限 120.5tt t s III =+∆= 灵敏度校验(2).1.min.1k senoper I K I II=应大于1.3 3．过电流保护（6分）保护1的过电流保护为.1 1.max rel ssoper resK K II K =继电器动作电流..1.1con g oper oper TAK II n IIIIII=动作时限按阶梯型时限特性为 1242t t t t t IIIIII III =+∆=+∆灵敏度校验：（4分） 作为本线路的近后备保护 (2).1.min.1k senoper I K I III=，应大于1.5 作BQ 线路的后备保护(2).2.min.1k senoper I K I III=，应大于1.2作变压器的后备保护.1senoper K =，应大于1.2 灵敏度应满足要求，如果不满足，采取措施提高灵敏度。
