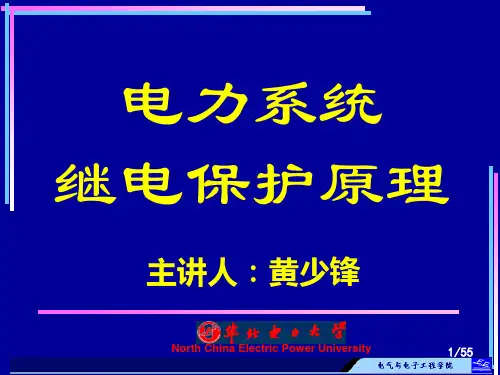

主讲人：黄少锋电力系统继电保护原理第一章绪论一、继电保护的作用二、继电保护的基本原理及其组成三、对继电保护的基本要求四、继电保护的发展简史五、继电保护工作的特点一、继电保护的作用背景：电力系统是发电、输电、配电、用电组成的一个实时的、复杂的联合系统。
电力生产的特点：电能无法大容量存储，电能的生产与消耗几乎是时刻保持平衡。
因此，不能中断——>可靠性要求极高！电力系统一次设备：发电机、变压器、母线、输电线路、电动机、电抗器、电容器等组成的电能传输设备（属于高压设备）。
电力系统二次设备：对一次设备的运行状态进行监视、测量、控制与保护的设备（从TA、TV获得成正比的“小信号”——>相额定电压57.7V，额定电流1A或5A）。
根据不同的运行条件，可以将电力系统运行状态分为：正常状态、不正常状态、故障状态。
正常状态：等约束和不等约束条件都满足，电力系统在规定的限度内可以长期安全稳定运行。
最关键的指标：Ue±10%,△f≤±0.2Hz，潮流限制不正常状态：正常运行条件受到破坏，但还未发生故障。
等约束条件满足，部分不等约束条件不满足。
例如：负荷潮流越限；发电机突然甩负荷引起频率升高；系统无功缺损导致频率降低；非接地相电压升高；电力系统发生振荡等等。
故障状态：一次设备运行中由于外力、绝缘老化、过电压、误操作，以及自然灾害等各种，导致原因发生短路、断线。
正常状态和大部分的不正常状态可以由以下措施予以调节和控制：1）有功、无功潮流和电压、频率的调整——调整发电机出力、变压器分接头、负荷等； 2）自动化装置——备用电源自动投入（备自投）、自动准同期装置、自动按低频减载（低压减载）、自动解列、过电压检测等。
电力系统发生短路故障是不可避免的，如雷击、台风、地震、绝缘老化，人为因素等引起。
伴随着短路——>出现电流增大、电压降低——>从而导致设备损坏、绝缘破坏、断电和稳定破坏，甚至使整个电力系统瘫痪等。
