主讲人：黄少锋电力系统继电保护原理第一章绪论一、继电保护的作用二、继电保护的基本原理及其组成三、对继电保护的基本要求四、继电保护的发展简史五、继电保护工作的特点一、继电保护的作用背景：电力系统是发电、输电、配电、用电组成的一个实时的、复杂的联合系统。
电力生产的特点：电能无法大容量存储，电能的生产与消耗几乎是时刻保持平衡。
因此，不能中断——>可靠性要求极高！电力系统一次设备：发电机、变压器、母线、输电线路、电动机、电抗器、电容器等组成的电能传输设备（属于高压设备）。
电力系统二次设备：对一次设备的运行状态进行监视、测量、控制与保护的设备（从TA、TV获得成正比的“小信号”——>相额定电压57.7V，额定电流1A或5A）。
根据不同的运行条件，可以将电力系统运行状态分为：正常状态、不正常状态、故障状态。
正常状态：等约束和不等约束条件都满足，电力系统在规定的限度内可以长期安全稳定运行。
最关键的指标：Ue±10%,△f≤±0.2Hz，潮流限制不正常状态：正常运行条件受到破坏，但还未发生故障。
等约束条件满足，部分不等约束条件不满足。
例如：负荷潮流越限；发电机突然甩负荷引起频率升高；系统无功缺损导致频率降低；非接地相电压升高；电力系统发生振荡等等。
故障状态：一次设备运行中由于外力、绝缘老化、过电压、误操作，以及自然灾害等各种，导致原因发生短路、断线。
正常状态和大部分的不正常状态可以由以下措施予以调节和控制：1）有功、无功潮流和电压、频率的调整——调整发电机出力、变压器分接头、负荷等；2）自动化装置——备用电源自动投入（备自投）、自动准同期装置、自动按低频减载（低压减载）、自动解列、过电压检测等。
电力系统发生短路故障是不可避免的，如雷击、台风、地震、绝缘老化，人为因素等引起。
伴随着短路——>出现电流增大、电压降低——>从而导致设备损坏、绝缘破坏、断电和稳定破坏，甚至使整个电力系统瘫痪等。
A'电力系统继电保护原理课程教案目录电网的电流保护和方向性电流保护 电网的距离保护 输电线纵联保护自动重合闸电力变压器的继电保护 发电机的继电保护 母线的继电保护第一章绪论、电力系统继电保护的作用1. 继电保护包括继电保护技术和继电保护装置。
*继电保护技术是一个完整的体系，它主要包括电力系统故障分析、 各种继电保护原理及实现方法、继电保护的设计、继电保护运行及维护等技术。
*继电保护装置是完成继电保护功能的核心。
P1继电保护装置就是能反应电力系统中电气元件发生故障或不正常运行状态， 并动作于断路器跳闸或发出信号的一种自动装置。
2. 电力系统的故障和不正常运行状态：（三相交流系统）*故障：各种短路（d ⑶、d （2）、d ⑴、d （1-1）））和断线（单相、两相），其中最常见且最危险的是各 种类型的短路。
其后果：1•电流I 增加 危害故障设备和非故障设备； 2 •电压U 降低或增加 影响用户的正常工作；3 .破坏系统稳定性，使事故进一步扩大（系统振荡，电压崩溃）4.发生不对称故障时，出现12,使旋转电机产生附加发热；发生接地故障时出现 I o ,—对相邻通讯系统造成干扰 *不正常运行状态：电力系统中电气元件的正常工作遭到破坏，但没有发生故障的运行状态。
如：过负荷、过电压、 频率降低、系统振荡等。
3. 继电保护的作用：（1） 当电力系统发生故障时，自动、迅速、有选择性的将故障元件从电力系统中切除，使故 障元件免于继续遭到破坏，保证其他无故障设备迅速恢复正常运行；（2） 反映电气元件的不正常运行状态，并根据运行维护的条件（例如有无经常值班人员）而动作于发出信号、减负荷或跳闸 。
第一早 绪论第三章第四章 第五早 第六章第七章第八章A'二、继电保护的基本原理、构成与分类：1.基本原理：为区分系统正常运行状态与故障或不正常运行状态一一必须找出两种情况下的区别。
①I增加故障点与电源间一＞过电流保护②U降低母线电压—＞低电压保护Uarg |③相位变化，变化；正常：为负何的功率因数角般为0-30左右短路：为输电线路的阻抗角一般为60°〜85 —＞方向保护.U④测量阻抗降低，Z= 1模值减少增加—＞阻抗保护⑤双侧电源线路外部故障：1入1出内部故障：1入1电流差动保护。

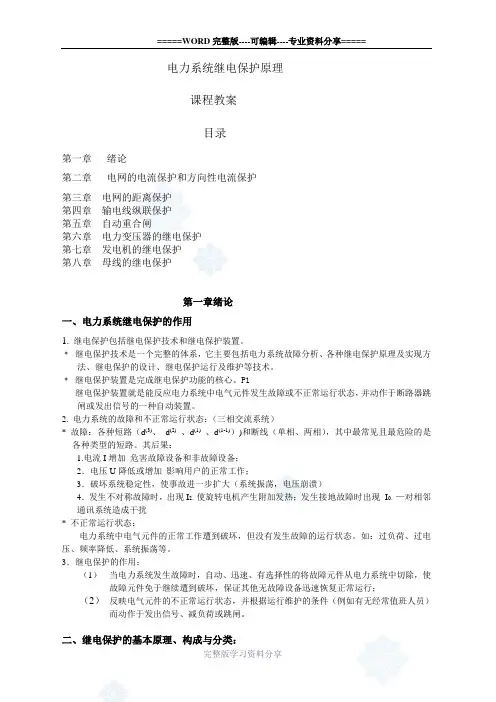

电力系统继电保护原理课程教案目录第一章绪论第二章电网的电流保护和方向性电流保护第三章电网的距离保护第四章输电线纵联保护第五章自动重合闸第六章电力变压器的继电保护第七章发电机的继电保护第八章母线的继电保护第一章绪论一、电力系统继电保护的作用1. 继电保护包括继电保护技术和继电保护装置。
﹡继电保护技术是一个完整的体系，它主要包括电力系统故障分析、各种继电保护原理及实现方法、继电保护的设计、继电保护运行及维护等技术。
﹡继电保护装置是完成继电保护功能的核心。
P1继电保护装置就是能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。
2. 电力系统的故障和不正常运行状态：（三相交流系统）* 故障：各种短路（d(3)、d(2)、d(1)、d(1-1)）)和断线（单相、两相），其中最常见且最危险的是各种类型的短路。
其后果：1.电流I增加危害故障设备和非故障设备；2．电压U降低或增加影响用户的正常工作；3．破坏系统稳定性，使事故进一步扩大（系统振荡，电压崩溃）4．发生不对称故障时，出现I2，使旋转电机产生附加发热；发生接地故障时出现I0，—对相邻通讯系统造成干扰* 不正常运行状态：电力系统中电气元件的正常工作遭到破坏，但没有发生故障的运行状态。
如：过负荷、过电压、频率降低、系统振荡等。
3．继电保护的作用：（1）当电力系统发生故障时，自动、迅速、有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障设备迅速恢复正常运行；（2）反映电气元件的不正常运行状态，并根据运行维护的条件（例如有无经常值班人员）而动作于发出信号、减负荷或跳闸。
二、继电保护的基本原理、构成与分类：1． 基本原理：为区分系统正常运行状态与故障或不正常运行状态——必须找出两种情况下的区别。
① I 增加 故障点与电源间 —>过电流保护 ② U 降低 母线电压 —>低电压保护③ 相位变化，φφIU arg变化； 正常：为负荷的功率因数角一般为0-30°左右短路：为输电线路的阻抗角一般为60°～85°—>方向保护.④ 测量阻抗降低，Z=I U 模值减少 增加ψ —>阻抗保护⑤ 双侧电源线路外部故障：出入I I = 内部故障：出入I I ≠ ——电流差动保护。
