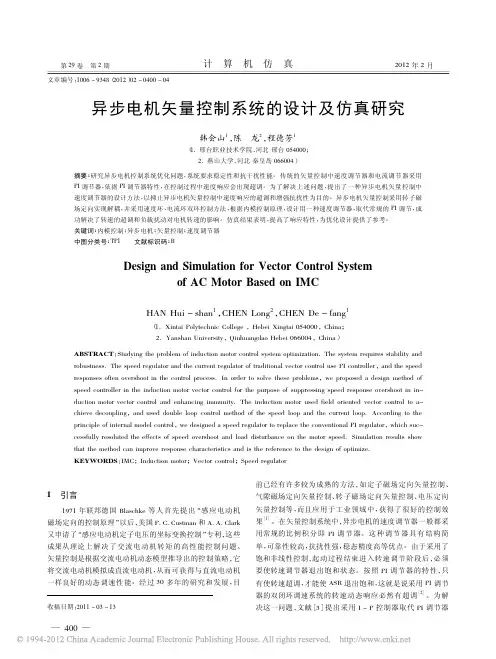

异步电机电流内模解耦控制系统分析与仿真_蒋卫宏

实际交流伺服运动控制系统数学模型及仿真分析1.引言实际交流伺服运动控制系统广泛应用于工业自动化领域，具有快速响应、高控制精度等优点。

为了设计和优化控制系统，需要建立准确的数学模型，通过仿真分析来评估系统性能。

本文将介绍实际交流伺服运动控制系统的数学模型建立方法，并进行仿真分析。

2.实际交流伺服运动控制系统数学模型建立2.1电机模型电机模型是实际交流伺服运动控制系统的核心部分。

常用的电机模型有电压方程模型和电流方程模型。

2.1.1电压方程模型根据电机的电压方程可以得到如下控制方程：\[u(t) = Ri(t) + L\frac{{di(t)}}{{dt}} + e(t)\]其中，\(u(t)\)为电机输入电压，\(R\)为电机电阻，\(L\)为电机电感，\(i(t)\)为电机电流，\(e(t)\)为电动势。

2.1.2电流方程模型根据电机的电流方程可以得到如下控制方程：\[L\frac{{di(t)}}{{dt}} = u(t) - Ri(t) - e(t)\]2.2传动系统模型传动系统模型描述了电机输出转矩和负载转矩之间的关系。

常见的传动系统模型有惯性模型和摩擦模型。

2.2.1惯性模型惯性模型用转动惯量和角加速度来描述传动系统的动态特性。

通常可以使用如下方程来建立惯性模型：\[J\frac{{d\omega(t)}}{{dt}} = T_{in}(t) - T_{out}(t)\]其中，\(J\)为传动系统的转动惯量，\(\omega(t)\)为转速，\(T_{in}(t)\)为电机输出转矩，\(T_{out}(t)\)为负载转矩。

2.2.2摩擦模型摩擦模型描述了传动系统中的摩擦现象，常常包括静摩擦和动摩擦。

常用的摩擦模型有线性摩擦模型和非线性摩擦模型。

2.3控制器模型控制器模型是实际交流伺服运动控制系统的闭环控制模型。

常用的控制器模型有比例积分微分（PID）控制器和模糊控制器。

3.仿真分析建立完实际交流伺服运动控制系统的数学模型后，可以使用仿真软件（如MATLAB/Simulink）进行仿真分析。

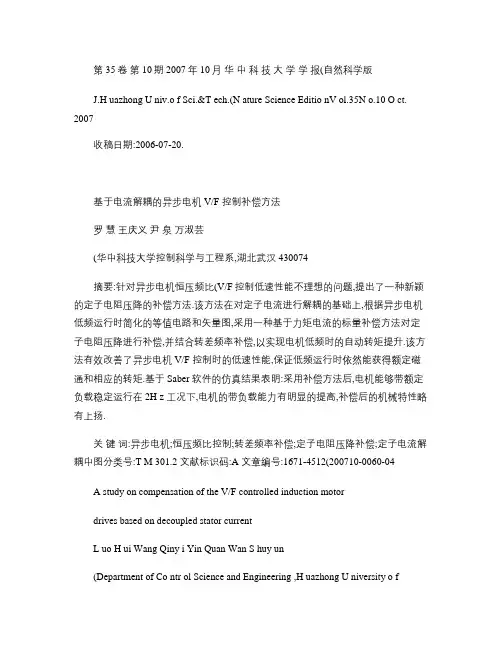

第35卷第10期2007年 10月华中科技大学学报(自然科学版J.H uazhong U niv.o f Sci.&T ech.(N ature Science Editio nV ol.35N o.10 O ct. 2007收稿日期:2006-07-20.基于电流解耦的异步电机V/F 控制补偿方法罗慧王庆义尹泉万淑芸(华中科技大学控制科学与工程系,湖北武汉430074摘要:针对异步电机恒压频比(V/F控制低速性能不理想的问题,提出了一种新颖的定子电阻压降的补偿方法.该方法在对定子电流进行解耦的基础上,根据异步电机低频运行时简化的等值电路和矢量图,采用一种基于力矩电流的标量补偿方法对定子电阻压降进行补偿,并结合转差频率补偿,以实现电机低频时的自动转矩提升.该方法有效改善了异步电机V/F 控制时的低速性能,保证低频运行时依然能获得额定磁通和相应的转矩.基于Saber 软件的仿真结果表明:采用补偿方法后,电机能够带额定负载稳定运行在2H z 工况下,电机的带负载能力有明显的提高,补偿后的机械特性略有上扬.关键词:异步电机;恒压频比控制;转差频率补偿;定子电阻压降补偿;定子电流解耦中图分类号:T M 301.2 文献标识码:A 文章编号:1671-4512(200710-0060-04A study on compensation of the V/F controlled induction motordrives based on decoupled stator currentL uo H ui Wang Qiny i Yin Quan Wan S huy un(Department of Co ntr ol Science and Engineering ,H uazhong U niversity o fScience and T echno lo gy ,Wuhan 430074,ChinaAbstract :A novel compensation metho d for the current -resistant stator voltage drop is presented in the paper to improve the perform ance o f the V/F controlled induction motor drives.Accor ding to the simplified per phase equivalent cir cuit and vector diag ram of inductio n mo to r in low frequency ,the slip frequency and current -resistant stator voltage dr op are estimated and compensated based on flux and to rque co mpo nent of the stator current in the rotor -flux oriented reference frame to bo ost the torque and keep the stato r flux constant.T he compensation m ethod can im pro ve the per for mance of the V/F controlled inductio n m otor drives in low frequency reg ion.The sim ulation result show s that,by using the proposed method,the speed can be contro lled dow n to 2H z w ith full load torques.Key words :induction mo to r;V/F (voltage/frequency control;slip com pensation;stato r resistancecompensation;stator curr ent decouple与矢量控制[1~3]相比,恒压频比(V/F控制具有简单、可靠、低成本等优点,在交流调速领域得到广泛的应用.但是传统的V/F 控制在低频运行时,由于受到定子电阻压降、转差频率和死区等因素的影响,会导致气隙磁通幅值变小、电机带负载能力差、稳态精度低等问题.本文提出了一种新颖的基于定子电流解耦的补偿方法,可有效地改善异步电机V/F 控制时的低速性能.基于Saber平台的半物理仿真结果证明,采用该补偿策略可以获得良好的低速带负载能力.1 整体控制方案本文提出的整体方案如图1所示.系统在传统V/F 控制的基础上加入了3种补偿:转差频率补偿、定子电阻压降补偿和死区补偿[4].图1系统整体结构框图图1中,X*r是给定转子转速;^X sl是估算的转差频率;X e是同步角频率;T^e是估算转矩;i s d和i s q分别是励磁电流和力矩电流;E*s是定子反电动势的给定值;U b 是补偿电压;H e是同步角;U s 和I s分别是定子电压矢量和定子电流矢量;U*s A 和U*s B分别是给定电压的静止坐标系轴分量.2转差频率补偿异步电机运行时,为了产生足够的转矩以驱动负载,必须产生转差频率X sl.额定工况时,转差频率约为额定频率的1%到5%.V/F控制时,电机若运行在中高频率段,与同步频率X e相比,则转差频率X sl很小,可以忽略不计;电机若运行在低频率段,转差频率X sl与同步频率X e相比,则转差频率X sl不能被忽略,必须进行补偿,否则电机带载启动时会堵转.本文在分析电机动态模型的基础上,提出了一种基于估算转矩T^e和励磁电流i s d的转差频率补偿策略.在转子磁场定向的同步旋转d-q坐标系内,转差频率X sl和电磁转矩T e之间的关系可表示为T e=(n p/R rL2m i2s d X sl,式中:n p为极对数;R r为转子电阻;L m为互感.由此,转差频率估算值^X sl可以表示为^X sl=T e R r/(n p L2m i2s d.为估算转差频率^X sl,还需要估算电磁转矩T e和励磁电流i s d.电磁转矩估算值T^e=(3n p/ 2(W s A i s B-W s B i s A,式中i s A,i s B和W s A,W s B分别为定子电流和定子磁链在静止A-B坐标系中的投影量,W s A=Q(u s A-R s i s Ad t,W s B=Q(u s B-R s i s Bd t,其中:R s为定子电阻;u s A,u s B为定子端电压在静止A-B坐标系中的投影量.为了克服纯积分的直流漂移问题,采用文献[5]提出的基于坐标变换的双限幅积分器.要将定子电流解耦为励磁电流i s d和力矩电流i s q,必须将同步旋转d-q坐标的d轴定向在转子磁链矢量W r上.为了估算转子磁链角H Wr的正、余弦值,先要估算转子磁链W r A=(L r/L m[W s A-R L s i s A];W r B=(L r/L m[W s B-R L s i s B],式中:L s和L r分别为定子电感和转子电感;漏感系数R=1-L2m/(L s L r.然后就可估算转子磁链角H Wr的正、余弦值:co s H Wr=W r A/(W2r A+W2r B1/2;sin H Wr=W r B/(W2r A+W2r B1/2.定子电流i s A,i s B经过Park变换,就可求出励磁电流i s d和力矩电流i s q,即i s d=i s A co s H Wr+i s B sin H Wr;i s q=-i s A sin H Wr+i s B cos H Wr.求出T^e和i s d后,就可以估算出^X sl.由于V/ F控制属于开环控制,对快速性要求不高,因此对所有的直流量,如T^e,i s d,i s q和^X sl都引入了低通滤波器,以消除高频抖动.3定子电阻压降补偿通常有两种补偿定子电阻压降的方法:矢量补偿和标量补偿.矢量补偿是按照物理量之间的三角关系来计算定子电压给定值的[6],从幅值和相角两方面来修正定子电压.矢量补偿虽然准确,但是定子电流矢量和定子电压矢量之间的夹角不易获得,且计算复杂,难以实现.标量补偿只修正定子电压矢量的幅值,即U s=E*s+U b,式中:E*s 是定子反电动势的给定值,由频率给定值和压频比相乘产生;U b是电压幅值的补偿量,通常令U b=I s R s.但工程实践表明这种补偿方法容易导致磁通饱和,电流增大,而电机的带负载能力没有明显提高,尤其当负载突降时,定子磁通饱和现象更明显,所以这种标量补偿策略容易导致过补偿.本文提出了另外一种新颖的标量补偿策略,即U s=E*s+U b=E*s+R s i s q,式中i s q是定子电流解耦后的转矩电流.由于当磁#61#第10期罗慧等:基于电流解耦的异步电机V/F控制补偿方法链恒定时,转矩电流与负载转矩成正比,即T e =n p (L m /L r W r i s q ,因此这种基于转矩电流的补偿方法是一种前馈补偿.图2(a是异步电机的单相等值电路,图2(b图2 异步电机等值电路和矢量图是同步旋转坐标系内对应的矢量图[7,8],d 轴位于转子磁链矢量W r 上.当电机运行在极低的频率时,转子漏感对应的反电动势E r l 很小,可忽略不计,所以图2可以简化为图3.图3(a为异步电机低频运行时单相等值电路图,图3(b为简化后的电路和矢量图.由图3(b可见,气隙反电动势图3 异步电机低频运行时简化后的等值电路和矢量图E m 与转矩电流i sq 同向,所以采用本文所提出的定子电阻压降补偿策略,可以直接补偿气隙反电动势E m ,从而保证气隙磁链恒定.4 仿真结果利用Saber 软件对上述方案进行了半物理系统仿真.仿真所用的电机参数为:额定功率2.2kW,4极,50H z,线电压380V,定子电阻2.8048,转子电阻2.1788,定子自感330mH ,转子自感330m H ,定转子互感319.7m H ,转动惯量0.03kg #m 2.首先,对传统的V/F 控制策略进行了仿真.图4是给定频率为2H z 、电机带额定负载15N #m 启动的仿真结果.由图4可知,转子角速度稳定在0.019rad/s,接近于零,分析原因如下:电机的额定磁通约为1Wb,而低频时磁通降低到约0.5Wb,如图4所示,仅为额定磁通的50%.因为,电机的输出转矩为磁通矢量与电流矢量的叉乘,所以仅采用传统的V/F 控制策略,无法获得理想的低速带负载能力.图4 传统V/F 控制时,电机带额定负载运行(给定频率2H z仿真波形但经过一个周期的调节,磁通幅值很快又回复到额定值,转子转速稳定在7.8r ad/s(即2.48H z.仿真结果表明:采用本文提出的补偿方法后,即使目标频率为2H z,电机也能够带额定负载稳定运行,电机的带负载能力有明显的提高,补偿后#62# 华中科技大学学报(自然科学版第35卷图5采用本文提出补偿方法的V/F控制时,电机带额定负载运行仿真波形的机械特性略有上扬.总而言之,该方法具有调速范围广,输出转矩大、实现简单等优点.参考文献[1]Blaschke F.T he principle of field or ientatio n as a p-plied to the new tr ansv ecto r clo sed loo p contro l sys-tem fo r r otating-field machines[J].Siemens Review, 1972,34(5:217-220.[2]闵松,罗慧,万淑芸.基于有监督单神经元的交流调速控制算法研究[J].华中科技大学学报:自然科学版,2002,30(10:72-74.[3]赵金,万淑芸,何顶新.基于模糊逻辑的感应电动机直接矢量控制系统[J].华中科技大学学报:自然科学版,2004,32(6:49-51.[4]L eg g ate D,K erkman R J.P ulse based dead t imeco mpensator for PW M voltage inver ters[J].IEEE T r ans Ind Electronics,1997,44(2:191-197.[5]H u J,Wu B.New integr atio n algo rithms fo r estima-t ion mot or flux over a w ide speed range[J].IEEE T r ans Po wer Electron,1997,13(5:969-977. [6]A lfr edo M G,Lipo T A,No vot ny D W.A new in-duct ion mo tor V/F contro l method capable of hig h-per for mance regulation at low speeds[J].IEEE T r ans Ind A pplicat,1998:34(4:813-821.[7]Bo se B K.M odern pow er electr onics and A C drives[M].Beijing:China M achine P ress,2002.[8]陈坚.交流电机数学模型及调速系统[M].北京:国防工业出版社,1991.#63#第10期罗慧等:基于电流解耦的异步电机V/F控制补偿方法。

摘要对异步电动机的数学模型进行综合分析，分析异步电动机按两相静止和转子磁场定向分解的数学模型，然后用Matlab/Simulink 仿真软件包括建立异步电动机仿真模型，并给出仿真结果。

关键词：Matlab/Simulink 异步电动机状态方程目录前言 (1)1 异步电动机动态数学模型 (2)1.1电压方程 (2)1.2磁链方程 (3)1.3转矩方程 (5)1.4运动方程 (6)2 坐标变化和变换矩阵 (7)2.1三相--两相变换（3/2变换） (7)3 异步电动机仿真 (8)3.1异步电机仿真框图及参数 (8)3.2异步电动机的仿真模型 (10)4 仿真结果 (14)5 结论 (15)参考文献 (16)前言随着电力电子技术与交流电动机的调速和控制理论的迅速发展,使得异步电动机越来越广泛地应用于各个领域的工业生产。

异步电动机的仿真运行状况和用计算机来解决异步电动机控制直接转矩和电机故障分析具有重要意义。

它能显示理论上的变化,当异步电动机正在运行时,提供了直接理论基础的电机直接转矩控制(DTC),并且准确的分析了电气故障。

在过去,通过研究的异步电动机的电机模型建立了三相静止不动的框架。

研究了电压、转矩方程在该模型的功能,同相轴之间的定子、转子的线圈的角度。

θ是时间函数、电压、转矩方程是时变方程这些变量都在这个运动模型中。

这使得很难建立在αβ两相异步电动机的固定框架相关的数学模型。

但是通过坐标变换,建立在αβ两相感应电动机模型框架可以使得固定电压、转矩方程,使数学模型变得简单。

在本篇论文中,我们建立的异步电机仿真模型在固定框架αβ两相同步旋转坐标系下,并给出了仿真结果,表明该模型更加准确地反映了运行中的电动机的实际情况。

1 异步电动机动态数学模型在研究三相异步电动机数学模型时，通常做如下假设 1) 三相绕组对称，磁势沿气隙圆周正弦分布；2) 忽略磁路饱和影响，各绕组的自感和互感都是线性的； 3) 忽略铁芯损耗4) 不考虑温度和频率对电阻的影响异步电机的数学模型由下述电压方程、磁链方程、转矩方程和运动方程组成。

目录摘要I1绪论11.1交流调速技术概况11。

2异步电动机矢量控制原理22矢量控制理论42.1矢量控制42.2异步电机的动态数学模型52.3坐标变换73矢量控制系统硬件设计93。

1矢量控制结构框图93.2矢量控制系统的电流闭环控制方式思想9 3。

3各个子系统模块103.4矢量控制的异步电动机调速系统模块124 SIMULINK仿真134.1MATLAB/S IMULINK概述134。

2仿真参数134。

3仿真结果145总结16参考文献17摘要异步电机的物理模型之所以复杂，关键在于各个磁通间的耦合。

本设计把异步电动机模型解耦成有磁链和转速分别控制的简单模型，就可以模拟直流电动机的控制模型来控制交流电动机。

综合矩阵变换的控制策略及异步电动机转子磁场定向理论，采用计算机仿真方法分别建立了矩阵变换仿真模型以及基于矩阵变换的异步电动机矢量控制系统仿真模型，对矩阵变换的控制原理、输入、输出性能以及矢量控制系统的优质的抗扰能力及四象限运行特性进行分析验证，展现了该新型交流调速系统的广阔发展前景,并针对基于矩阵变换的异步电动机矢量控制系统的特点，着重对矢量控制单元进行了软件设计。

直接矢量控制就是一种优越的交流电机控制方式，它模拟直流电机的控制方式使得交流电机也能取得与直流电机相媲美的控制效果.本文研究了矢量控制系统中磁链调节器的设计方法。

并用MATLAB最终得到了仿真结果。

关键词：坐标变换；矢量控制;MATLAB/simulink1绪论1.1交流调速技术概况工农业生产、交通运输、国防军事以及日常生活中广泛应用着电机传动,其中很多机械有调速要求，如车辆、电梯、机床及造纸机械等，而风机、水泵等为了减少损耗,节约电能也需要调速。

过去由于直流调速系统调速方法简单、转矩易于控制，比较容易得到良好的动态特性，因此高性能的传动系统都采用直流电机，直流调速系统在变速传动领域中占统治地位。

但是直流电机的机械接触式换向器结构复杂、制造成本高、运行中容易产生火花、需要经常的维护检修,使得直流传动系统的运营成本很高，特别是由于换向问题的存在,直流电机无法做成高速大容量的机组,如目前3000转/分左右的高速直流电机最大容量只有400千瓦左右，低速的也只能做到几千千瓦,远远不能适应现代生产向高速大容量化发展的要求.交流电机高效调速方法的典型是变频调速，它既适用于异步电机，也适用于同步电机.交流电机采用变频调速不但能实现无极调速，而且根据负载的特性不同,通过适当调节电压和频率之间的关系,可使电机始终运行在高效区，并保证良好的动态特性。

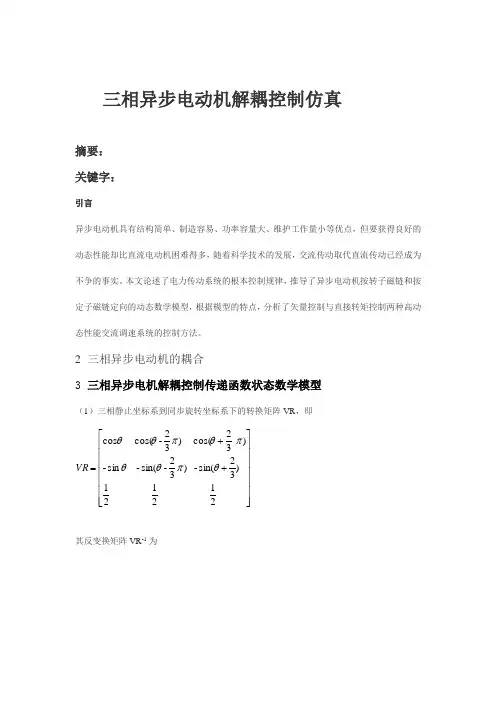

三相异步电动机解耦控制仿真摘要： 关键字：引言异步电动机具有结构简单、制造容易、功率容量大、维护工作量小等优点，但要获得良好的动态性能却比直流电动机困难得多，随着科学技术的发展，交流传动取代直流传动已经成为不争的事实。

本文论述了电力传动系统的根本控制规律，推导了异步电动机按转子磁链和按定子磁链定向的动态数学模型，根据模型的特点，分析了矢量控制与直接转矩控制两种高动态性能交流调速系统的控制方法。

2 三相异步电动机的耦合3 三相异步电机解耦控制传递函数状态数学模型（1）三相静止坐标系到同步旋转坐标系下的转换矩阵VR ，即⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡++=21 21 21)32sin(- ) 32-sin(- sin -) 32cos( )32-cos( cos θπθθπθπθθVR 其反变换矩阵VR -1为⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎣⎡++-=- 132sin 32cos 132sin 32cos 1sin cos 1ππ) (θ - ππ) (θ π) (θ-π) (θ θ θ VR)(000000002121111122112211q d d q m n d d d d m m m m q d q d i i i i L P T i i i i L L L L L L L L -=⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡∙⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡∙∙∙∙φφφφ)()())()( )()(1221112 2 21 1 1 221 12 1 12 2 21 221 2 2 221 212212211+⎪⎪⎪⎪⎪⎭⎫⎝⎛∙⎢⎢⎢⎢⎢⎢⎢⎣⎡⎪⎪⎪⎪⎪⎪⎪⎭⎫ ⎝⎛----------=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡∙∙∙∙∙∙∙∙-∙-∙-∙-∙∙-∙-∙-∙-q d q d m m m mm m m m mm m m m q d q d i i i i L R L L L L R L L L L L L R L L L R L R L L L R L L L L R L R L L L L R L L L i i i i ϕλϕλϕλϕλλϕλϕλϕλϕ)(200 00 21211122q d d q q d m m i i L Lm PnT u u L L L L φφ-=⎥⎥⎥⎥⎦⎤⎪⎪⎭⎫⎝⎛∙⎪⎪⎪⎪⎪⎭⎫ ⎝⎛--为：相应的电机转矩表达式)()()(0)()(0)()( )()()(1221122 221 221 22 21 221 22 221 22 212222221 221 22221 222 212212211+⎪⎪⎪⎪⎪⎪⎭⎫ ⎝⎛∙⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎭⎫⎝⎛-------=⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎣⎡∙∙∙∙∙∙∙∙-∙--∙---∙--∙--∙∙q d q d m m m m m m m m m m m m m m m q d q d i i L L L L L L L L R L L L L L L L L L L L L L R L L L L L R L L -L L L R L R L L L L R L L L L L L L R -L R L L L i i φφλλλϕϕλϕϕφφ⎥⎥⎥⎥⎦⎤⎪⎪⎭⎫⎝⎛∙⎪⎪⎪⎪⎪⎭⎫⎝⎛11220 00 0 00 q d u u L L 转子磁链坐标系（M-T ）下的电机状态方程及转矩表达式：)()()(0)()(0)()( )()()(1022 221 221 22 2m 21 221 22 221 22 2212222221 221 22221 222 21221211∙⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎭⎫⎝⎛-------=⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎣⎡-∙--∙---∙--∙--∙∙∙∙∙∙∙∙∙∙L L L L L L L L R L L L L L L L L L L L L L R L L L L L R L L -L L L R L R L L L L R L L L L L L L R -L R L L L i i m m m mm m m m m m m m m m m m m t m λλλϕϕλϕϕφ⎪⎪⎪⎪⎪⎪⎭⎫⎝⎛∙∙0211m t m i i φ+∙⎪⎪⎪⎪⎪⎭⎫⎝⎛0 00 0 00 22L L ⎪⎪⎭⎫⎝⎛11t m u u 式中221222221221-m m nt m m m it L L P T i L LmRm L R i L L φθϕλλλφφ===-=∙∙∙∙∙∙：。

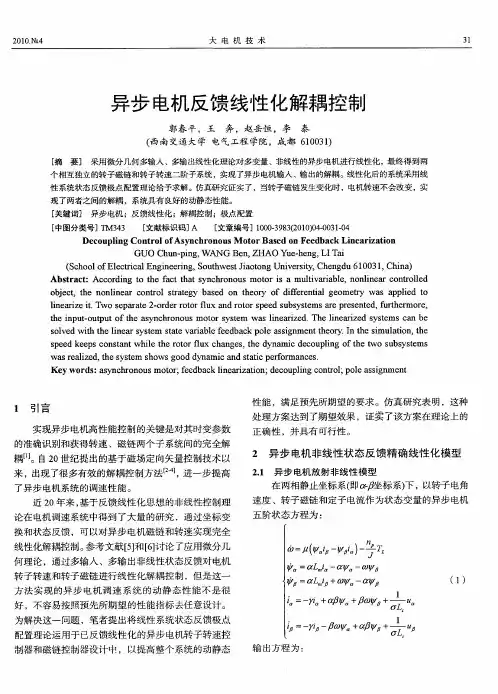

异步电机的数学模型是一个高阶、非线性、强耦合的多变量系统[1]。

在研究异步电机的多变量数学模型时，常作如下假设：(1)三相绕组在空间对称互差 120，磁势在空间按正弦分布； (2)忽略铁芯损耗；(3)不考虑磁路饱和，即认为各绕组间互感和自感都是线性的； (4)不考虑温度和频率变化对电机参数的影响。

异步电机在两相静止坐标系上的数学模型：仿真的基本思想是利用物理的或数学的模型来类比模仿现实过程，以寻求过程和规律。

在实际过程中，系统可能太复杂，无法求得其解析解，可以通过仿真求得其数值解。

计算机仿真是利用计算机对所研究系统的结构、功能和行为以及参与系统控制的主动者——人的思维过程和行为，进行动态性的比较和模仿，利用建立的仿真模型对系统进行研究和分析，并可将系统过程演示出来。

系统仿真软件MATLAB 不但在数值计算和符号计算方面具有强大的功能，而且在计算结果的分析和数据可视化方面有着其他类似软件难以匹敌的优势。

界面友好，编程效率高，扩展性强。

MATLAB 提供的SIMULINK 是一个用来对动态系统进行建模、仿真和分析的软件包。

SIMULINK 的目的是让用户能够把更多的精力投入到模型设计本身。

它提供了一些基本的模块，这些模块放在浏览器里面，用户可以随时调用。

当模型构造之后，用户可以进行仿真，等待结果，或者改变参数，再进行仿真。

异步电机的动态数学模型是一个高阶、非线性、强耦合的多变量系统，其动态和静态特性都相当复杂。

以下将介绍用SIMULINK 如何来建立三相异步电机的计算机仿真模型，为以后的系统仿真做好准备。

经过三相静止/两相静止坐标变换及两相旋转/两相静止坐标变换，可得异步电机在两相静止坐标系上的数学模型。

电压方程：⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡+--+++=⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡βαβαβαβαωωωωr r s s r r r m m r r r r m r m m S m S r r s s i i i i P L R L P L L L P L R L P L P L P L R P L P L R u u u u 22110000磁链方程：⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡βαβαβαβαψψψψr r s s r mr m m sm s r r s s i i i i L L L L L L L L 0000000转矩方程：[])(0110βααββαβαr s r s m p r r s s m p e i i i i L n i i i i L n T -=⎥⎦⎤⎢⎣⎡⋅⎥⎦⎤⎢⎣⎡-⋅= 转速方程：L e rp T T dt d n J -=ω式中： m m L L 123=—οβα、、静止坐标系上定子与转子绕组间的互感，m s s L L L 123+=σ—οβα、、静止坐标系上两相定子绕组的自感，m r r L L L 123+=σ—οβα、、静止坐标系上两相转子绕组的自感，1R 、2R —定、转子电阻，L T 为负载阻转矩，J 为机组的转动惯量，p n 极对数，r ω为电机转子的旋转角速度。

本科毕业论文（设计）异步电动机转子磁场定向控制系统仿真研究The Simulation Research on Asynchronous Motor Control System Based on Rotor Field-Oriented独创性说明作者郑重声明：本毕业论文（设计）是我个人在指导教师指导下进行的研究工作及取得研究成果。

尽我所知，除了文中特别加以标注和致谢的地方外，毕业论文（设计）中不包含其他人已经发表或撰写的研究成果，也不包含为获得辽东学院或其他单位的学位或证书所使用过的材料。

与我一同工作的同志对本研究所做的贡献均已在论文中做了明确的说明并表示了谢意。

作者签名：___________ 日期：__ __摘要三电平逆变器因为其可以实现更高的电压等级，输出较少的谐波含量等优势在高压大功率的逆变场合得到了广泛的应用，而转子磁场定向控制是应用最广泛的调速方法。

因此，本文对结合三电平逆变器的异步电机转子磁场定向控制的问题进行了研究。

文中在分析了三电平逆变器的拓扑结构及工作原理和三相异步电机的数学模型、坐标变换的基础上，深入研究了转子磁场定向矢量控制系统的基本原理，设计了磁链和转速双闭环系统并给出了框图。

最后，利用MATLAB/Simulink对系统进行了仿真。

关键词：三电平逆变器；异步电机；转子磁场定向控制；MATLAB仿真The Simulation Research on Asynchronous Motor Control SystemBased on Rotor Field-OrientedAbstractThree-level inverter because it can achieve higher voltage grade, output less harmonic content of advantages in high pressure high-power inverter occasions a wide range of applications, and rotor field-oriented control is the most widely used control method. Therefore, this article chooses three-level inverter induction motor rotor field-oriented control for research.Based on the analysis of the three-level inverter topology structure and working principle and mathematical model of three-phase asynchronous motor, on the basis of the coordinate transformation, the in-depth study of the rotor field-oriented vector control system design, the basic principle of the rotor flux observer, flux and speed double closed loop system. Finally, has completed the design of control system and gives the diagram. MATLAB/Simulink on the system modeling and simulation.Key words：Three-Level Inverter; Asynchronous Motor; rotor field oriented control; MATLAB simulation目录摘要 (I)Abstract (II)一、绪论 (1)（一）课题背景和意义 (1)（二）多电平逆变器的发展概况 (1)（三）异步电机转子磁场定向控制技术综述 (2)1. 交流调速的发展概况 (2)2. 转子磁场定向控制技术的发展概况 (2)（四）课题研究的主要内容 (3)二、二极管嵌位式三电平逆变器 (4)（一）逆变器介绍 (4)（二）三电平逆变器的拓扑结构及工作原理 (4)（三）二极管钳位型三电平逆变器的优缺点 (8)三、异步电机转子磁场定向控制 (9)（一）异步电机动态数学模型与坐标变换 (9)1.三相异步电动机的数学模型 (9)2.坐标变换 (13)3.异步电机在两相任意旋转坐标系上的数学模型 (16)4.异步电机在两相同步旋转坐标系上的数学模型 (18)（二）异步电机转子磁场定向控制 (19)1.异步电机转子磁场定向控制简介 (19)2.转子磁场定向控制的基本原理 (19)3.转子磁链观测模型 (21)（三）异步电机转子磁场定向控制系统 (23)1.异步电机转速、磁链双闭环控制系统 (23)2.转速闭环控制 (24)3.磁链闭环控制 (24)（四）本章小结 (24)四、控制系统仿真分析 (25)（一）MATLAB/Simulink软件介绍 (25)（二）异步电机转子磁场定向控制系统仿真 (25)1.仿真模型 (25)2.仿真结果分析 (25)（三）本章小结 (33)五、结论与展望 (34)参考文献 (35)致谢 (36)一、绪论（一）课题背景和意义为了解决电力紧张的现状，实现节能，需要提高用电设备的效率。
