虚拟数控车削加工系统探讨虚拟数控车削加工系统是一种通过计算机软件模拟现实车削加工的方法。
它可以在计算机中对复杂的加工路径进行分析和优化，从而实现高效的加工，并且可以减少因为误差和缺陷造成的损失。
当前，虚拟数控车削加工系统是先进的制造业技术之一。
它可通过模拟机床和模拟工件进行加工模拟，以实现加工道具的计算、切割轨迹优化等，并可以通过三维CAD电路图来实现图形式的操作界面。
虚拟数控车削加工系统优势包括：1. 减少设备停机时间。
传统的加工方式需要中途换刀和对加工道具进行调整，而虚拟加工可以在计算机中进行预先模拟和优化，从而可以在实际加工操作中减少停机时间。
2. 提高加工精度。
虚拟加工可以去除机床等加工设备的误差，从而提高加工精度。
3. 实现快速生产。
虚拟加工可以进行高效的准确计算并实现快速加工，如比较复杂的三维加工，可以借助虚拟加工进行快速生产。
4. 节约成本。
虚拟加工减少了机床等加工设备的运行成本和人工成本，并且不需要生产原材料和成品加工过程中的废品，从而实现产品的低成本生产。
5. 提高产能。
虚拟加工可以在计算机中模拟代工零件加工过程，因此可以提高设备处理能力，实现生产效率和产能的提高。
虚拟数控车削加工系统在使用过程中也有许多值得注意的问题。
例如，技术依赖性高，需要进行技术培训才能掌握；很多情况下需要在计算机上进行模拟加工，在物理过程中尚不能代表现实情况；因此，人员在模拟加工时应谨慎操作，以避免出现质量问题等。
在虚拟数控车削加工系统的应用中，合理安排生产辅助系统可以有效提高虚拟制造的实效和生产效率。
例如，可以配合机床自动换刀的机制，实现可靠的工艺自动化；同时，也可以利用虚拟加工与机器人控制系统相结合，实现加工成品的自动选择、装载与卸载，从而实现自动化生产。
总之，虚拟数控车削加工系统是一种快速生产、提高精度、降低成本和提高产能的先进技术，但也需要在使用和实践中掌握技术点，根据需求合理安排生产和辅助系统才能发挥出其最大作用。
虚拟轴数控机床的仿三轴的控制方法虚拟轴数控机床是一种采用虚拟轴进行控制的数控机床，通过将多个实际运动轴进行限制、组合和变换，实现对仿三轴的控制。
虚拟轴数控机床具有灵活性高、适应性强等优点，适用于各种复杂的加工需求。
以下将介绍虚拟轴数控机床的控制方法。
1.轴的定义和限制：虚拟轴数控机床的第一步是将实际运动轴组合成虚拟轴，并限制其运动范围和速度。
例如，对于三轴加工中的X轴和Y轴，可以将其组合成一个虚拟轴，并对其进行限制，使其只能在X轴和Y轴的交叉区域运动。
2.虚拟轴的运动规划：虚拟轴数控机床的下一步是对虚拟轴进行运动规划。
运动规划主要包括路径规划和速度规划。
路径规划是确定虚拟轴在加工过程中的运动路径，通常采用插补算法来实现。
速度规划则是确定虚拟轴在加工过程中的运动速度，可以通过等速、匀加速或匀减速等方式来实现。
3.虚拟轴的控制方式：虚拟轴数控机床的虚拟轴可以通过多种方式进行控制。
其中一种方式是通过控制实际运动轴的运动，来实现虚拟轴的控制。
例如，通过控制X轴和Y轴的运动，可以实现虚拟轴的控制。
另一种方式是通过控制机床的加工刀具和工件的相对位置来实现虚拟轴的控制。
例如，可以通过控制机床的夹具和工件的位置，来实现虚拟轴的控制。
4.虚拟轴的坐标系转换：虚拟轴数控机床的虚拟轴需要进行坐标系的转换，将其与实际运动轴进行对应。
通过坐标转换，可以实现虚拟轴和实际运动轴之间的关联，从而实现对虚拟轴的控制。
5.虚拟轴的检测和修正：虚拟轴数控机床在加工过程中需要对虚拟轴的运动进行检测和修正，以保证加工质量。
检测可以通过传感器等设备来实现，用于监测虚拟轴的运动情况。
修正则是根据检测结果对虚拟轴的运动进行调整，以保证加工精度。
虚拟轴数控机床的仿三轴的控制方法主要包括轴的定义和限制、虚拟轴的运动规划、虚拟轴的控制方式、虚拟轴的坐标系转换以及虚拟轴的检测和修正。
通过这些方法，可以实现对虚拟轴的灵活控制，满足各种复杂的加工需求。

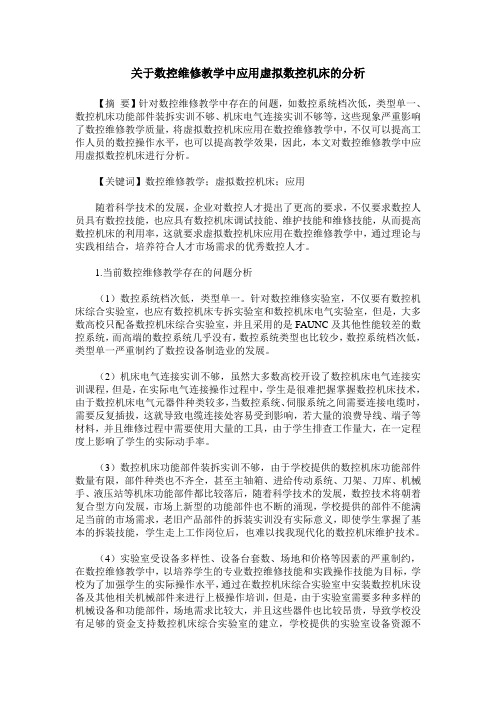

关于数控维修教学中应用虚拟数控机床的分析【摘要】针对数控维修教学中存在的问题，如数控系统档次低，类型单一、数控机床功能部件装拆实训不够、机床电气连接实训不够等，这些现象严重影响了数控维修教学质量，将虚拟数控机床应用在数控维修教学中，不仅可以提高工作人员的数控操作水平，也可以提高教学效果，因此，本文对数控维修教学中应用虚拟数控机床进行分析。
【关键词】数控维修教学；虚拟数控机床；应用随着科学技术的发展，企业对数控人才提出了更高的要求，不仅要求数控人员具有数控技能，也应具有数控机床调试技能、维护技能和维修技能，从而提高数控机床的利用率，这就要求虚拟数控机床应用在数控维修教学中，通过理论与实践相结合，培养符合人才市场需求的优秀数控人才。
1.当前数控维修教学存在的问题分析（1）数控系统档次低，类型单一。
针对数控维修实验室，不仅要有数控机床综合实验室，也应有数控机床专拆实验室和数控机床电气实验室，但是，大多数高校只配备数控机床综合实验室，并且采用的是FAUNC及其他性能较差的数控系统，而高端的数控系统几乎没有，数控系统类型也比较少，数控系统档次低，类型单一严重制约了数控设备制造业的发展。
（2）机床电气连接实训不够，虽然大多数高校开设了数控机床电气连接实训课程，但是，在实际电气连接操作过程中，学生是很难把握掌握数控机床技术，由于数控机床电气元器件种类较多，当数控系统、伺服系统之间需要连接电缆时，需要反复插拔，这就导致电缆连接处容易受到影响，若大量的浪费导线、端子等材料，并且维修过程中需要使用大量的工具，由于学生排查工作量大，在一定程度上影响了学生的实际动手率。
（3）数控机床功能部件装拆实训不够，由于学校提供的数控机床功能部件数量有限，部件种类也不齐全，甚至主轴箱、进给传动系统、刀架、刀库、机械手、液压站等机床功能部件都比较落后，随着科学技术的发展，数控技术将朝着复合型方向发展，市场上新型的功能部件也不断的涌现，学校提供的部件不能满足当前的市场需求，老旧产品部件的拆装实训没有实际意义，即使学生掌握了基本的拆装技能，学生走上工作岗位后，也难以找我现代化的数控机床维护技术。
基于VERICUT的虚拟数控机床建模方法研究L绪论：-背景介绍-研究目标及意义-相关文献分析2. VERICUT的基本理论-VERICUT的原理-VERlCUT的主要功能-VERleUT虚拟工作台的建模方法3.数控机床模型建立-数控机床的基本构造特征-数控机床的建模步骤-数控机床的验证方法4.基于VERICUT的虚拟数控机床模型建模实验-VERICUT仿真环境的建立-数控机床模型的建立过程-仿真结果分析5.结论-仿真结果综述-小结6.总结-总结论断-展望研究关于基于VERICUT的虚拟数控机床建模方法的论文的第一章绪论，对此领域的研究提出明确的研究目标及意义。
近年来，随着计算机科学和技术的发展，信息化时代也迎来了诸多数控设备自动化生产带来的便利和提升。
在这样的背景下, 通过运用VERlCUT软件模拟实际机床工作台的状况，构建虚拟的数控机床模型，是对数控技术的一种有效的利用。
本文的研究将重点介绍如何以VERlCUT软件为基础，建立数控机床模型并实现精确地仿真。
本文的研究目标主要是探索用VERlCUT软件建立虚拟数控机床模型，通过仿真实验来评估和检验数控技术机床性能参数。
本文还将根据仿真结果提出对数控技术应用效果的评估指标，以及在使用中应遵循的安全原则。
回顾相关文献，可以发现一些有关数控机床仿真的研究。
如某文提出了基于MATLAB的机床仿真软件，可以实现机床基本运动仿真；某文利用基于VERleUT的虚拟工作台建立数控机床零件工艺设计及加工仿真；另据报道，基于VERICUT的仿真软件在汽车业的复杂零部件的制造中表现出了良好的效果。
以上研究揭示，建立基于VERIeUT的虚拟机床模型并实现仿真，将有助于深入研究数控技术在机床模型上的应用。
本章主要介绍了VERICUT的理论基础，讨论了VERICUT的原理、主要功能及虚拟工作台建模方法。
首先介绍VERICUT的原理，VERlCUT是一款仿真软件，使用该软件可以模拟机床切削过程，具有准确预测切削行为的功能。
数控机床的数字孪生与虚拟仿真技术随着科技的不断进步，数控机床在制造业中的地位越来越重要。
而数字孪生与虚拟仿真技术的应用，则为数控机床的发展提供了新的方向和动力。
数字孪生是指将实际物理系统与其数字化的虚拟模型相结合，通过实时数据的采集和分析，实现对实际系统的监控、预测和优化。
在数控机床中，数字孪生技术可以实现对机床的运行状态、工艺参数以及产品质量的实时监测和分析。
通过数字孪生技术，可以提前发现机床的故障和异常，及时采取相应的措施，避免生产事故的发生。
同时，数字孪生技术还可以对机床进行优化，提高生产效率和产品质量。
虚拟仿真技术则是指通过计算机模拟实际系统的运行过程，以实现对系统的分析、优化和验证。
在数控机床中，虚拟仿真技术可以模拟机床的运行过程，包括工艺参数的设定、刀具的路径规划、加工过程的仿真等。
通过虚拟仿真技术，可以在实际加工之前对加工过程进行模拟和优化，减少生产过程中的误差和损耗，提高产品的加工精度和一致性。
数字孪生与虚拟仿真技术的结合，可以实现对数控机床的全生命周期管理。
从机床的设计、制造、调试到运行维护，都可以通过数字孪生与虚拟仿真技术进行模拟和优化。
在机床的设计阶段，可以通过数字孪生技术对机床的结构和参数进行优化，提高机床的性能和稳定性。
在机床的制造阶段，可以通过虚拟仿真技术对机床的加工过程进行模拟和优化，提高机床的加工精度和效率。
在机床的调试和运行维护阶段，可以通过数字孪生技术对机床的运行状态进行监测和分析，及时发现和解决问题，提高机床的可靠性和稳定性。
数字孪生与虚拟仿真技术的应用，不仅可以提高数控机床的性能和效率，还可以减少生产过程中的资源消耗和环境污染。
通过数字孪生技术，可以对机床的能源消耗和排放进行模拟和优化，减少能源的浪费和环境的污染。
通过虚拟仿真技术，可以对机床的加工过程进行优化，减少材料的浪费和废品的产生。
数字孪生与虚拟仿真技术的应用，可以实现对机床的可持续发展和绿色制造。
基于数字孪生的数控机床虚拟交互系统设计与实现一、概述随着工业0时代的到来，数字化转型已成为制造业发展的重要趋势。
数控机床作为制造业的核心设备，其智能化、数字化水平直接关系到生产效率和产品质量。
构建基于数字孪生的数控机床虚拟交互系统，对于提升数控机床的智能化水平、优化生产流程、降低生产成本具有重要意义。
数字孪生技术是指通过数据模型、传感器更新、历史数据等，集成多学科、多物理量、多尺度、多概率的仿真过程，在虚拟空间中完成映射，从而反映相对应的实体装备的全生命周期过程。
将数字孪生技术应用于数控机床，可以实现对机床运行状态、加工过程等的实时监测与模拟，为机床的优化设计、故障诊断和远程维护提供有力支持。
本文旨在设计并实现一种基于数字孪生的数控机床虚拟交互系统。
该系统通过构建机床的数字孪生模型，实现对机床的虚拟仿真和实时交互。
通过该系统，用户可以在虚拟环境中对机床进行操作和调试，预测机床的加工效果和潜在问题，从而在实际加工前进行优化和调整。
该系统还可以与实体机床进行实时数据交换，实现对机床运行状态的实时监测和故障预警，提高机床的可靠性和稳定性。
本文将从系统架构设计、数字孪生模型构建、虚拟交互功能实现等方面进行详细阐述，并通过实验验证该系统的可行性和有效性。
本文将总结该系统的优点和不足之处，并展望其在未来制造业中的应用前景和发展方向。
1. 数字孪生技术在工业制造领域的应用背景随着工业0时代的来临，全球制造业正面临着前所未有的转型挑战。
在这一背景下，数字孪生技术以其独特的优势，正在工业制造领域发挥着越来越重要的作用。
数字孪生技术，作为连接物理世界与数字世界的桥梁，通过集成物理模型、传感器更新、历史和实时数据，实现了对实际生产过程的精确模拟和优化。
在制造业中，数字孪生技术的应用不仅可以帮助企业更好地理解和掌握生产过程中的各种参数和变量，还可以通过模拟和预测，优化生产流程，提高生产效率，降低生产成本。
随着物联网、大数据、云计算等新一代信息技术的快速发展，数字孪生技术在工业制造领域的应用范围也在不断扩大。
一、前言
随着虚拟制造技术的发展和应用的深入，仿真技术已广泛应用于制造业的评估工艺计划和设备，以及新产品设计。
虚拟数控机床(VirtualMachineTool，VMT)是虚拟制造的执行单元，是虚拟制造的一个底层关键技术和前提条件。
它的最终目的是为虚拟制造建立一个真实的加工环境，在计算机屏幕上实现加工过程的仿真，以增强制造过程的各级决策与控制能力，优化制造过程。
通过虚拟机床不仅可以全面、逼真地反映现实的加工环境和加工过程，还能对加工中出现的碰撞、干涉提供报警信息，对产品的可加工性、工艺规程的合理性和加工精度进行评估、预测，达到节省资源、避免风险的目的。
如何结合高端软件建立虚拟机床，并通过仿真加工过程检验数控加工程序的正确性具有十分重要的作用。
本文基于NX软件构建了五轴联动数控铣床的虚拟模型，实现了数控编程的虚拟制造。
二、NX4.0的功能
NX(以前称UG)是当前先进和精密集成的、面向制造业CAID/CAD/CAM/CAE的中高端软件。
NX集成化加工切削验证与机床运动仿真(ISV)提供了一套完全集成的刀具路径验证和仿真解决方案，这套方案工作在相同的制造环境中，共享相同的核心数据。
允许用户在部件制造流程的早期验证刀具路径信息，以提高对最终生成NC程序的信心。
真正的仿真和干涉检查应当包含机床、机床控制器、刀具以及加工工件在内的大规模综合仿真和检验，NX系统提供的机床构造器(MTB)功能恰恰符合了这样的要求。
利用NX的集成化和功能强大的建模、运动分析和加工功能，实现虚拟加工系统的运动仿真，并可动态模拟毛坯金属材料的去除过程。
三、虚拟机床建模
建立虚拟机床要依据以下三个步骤：1)通过测量真实部件的尺寸来获得它们相对应的尺寸;2)根据尺寸对数控机床进行几何建模;3)根据所建立的几何模型在系统中建立运动学模型。
1.建立机床部件3D模型
DMU70V是德国德马吉(DMG)公司生产的万能五轴镗铣加工中心，其主要结构特点是回转/摆动工作台采用45°斜面实现工作台立卧转换，达到五轴五面加工。
因数控机床的系统十分复杂，首先对数控机床进行适当简化，在不损失仿真精度的前提下，建立数控机床的抽象结构模型。
在NXCAD环境下将DMU70V机床根据其结构、运动特点将其模块化，分别建立机床底座、床身、回转台、斜转台及各导轨等。
将建立好的机床模块根据机床运动的原理，用NX的装配建模功能，在主模型下依据机床处于非工作状态下的位置进行装配(见图1)，即根据主模型的概念让各个模块之间既有相关性又以参数化驱动，以便修改任意关键参数时可以保证全局的关系不变。
2.创建机床运动模型
进入机床构造器MTB(MachineToolBuilder)进行运动学模型的定义，并在机床导航器中重新命名，新添机床名“DMU_70_V”(双击“MTB”最上行“NONAME”命名)。
运动模型是用来描述机床运动的，定义了运动模型后机床各组件的运动方式才能得以确定。
(1)定义机床基础部件
机床基础部件(机座组件)是创建机床运动关系的基础，是机床导航器中机床关系树的根，一般先定义机床床身。
创建步骤如图2所示，顺序为：
“MTB”→“DMU_70_V”→“MB3”
(右键)→“Insert”→“MachineBaseComponent”，在弹出的“CreateK-Componen t”对话框中选取“Add”→选取机床床身部件→“OK”。
(2)定义机床运动组件并分类
其他部件创建运动组件的方法也同图2步骤，根据机床运动和装配关系在上级部件下插入所要添加的“k-组件”定义，“k-组件”的父、子关系决定了它们的依存关系。
当定义PA RT、BLANK和FIXTURE等设备组件时只需先定义名称并分类，不必指定几何对象。
分类的目的是为了在进行碰撞干涉检查时，可以按照类进行检查。
通常需对毛坯、工件、夹具进行分类。
如对加工件进行分类时，只要在弹出如图2所示的运动组件定义对话框中点击“Classify”选择匹配类型(PART/SETUP_ELEMENT)即可。
定义完所有运动组件并进行分类后就创建了如图3所示的组建树。
(3)创建连接坐标系并分类
为便于描述机床各运动副之间的相对运动关系，分别在机床原点、工件和刀具上建立同向平行的坐标体系，且使机床处于初始状态时，工件坐标系、刀具坐标系的坐标轴方向均与机床坐标系一致。
首先必须在机床基础件上定义机床坐标系及机床原点，用于指定机床各组件的运动方向，因此机床坐标系轴方向的确定很重要，但原点的位置可以定义在机床任意点。
创建一个名为“MACHINE_ZERO”、分类为“MachineZero”的连接坐标系。
操作步骤如图4所示。
在机床工作台上按照如图5所示的顺序创建一个名为“PART_MOUNT_JCT”的连接，用于在模拟仿真时，安装加工工件，将零件安装坐标系定位在当前工作坐标系位置(工作台中心)。
PART_MOUNT_JCT实际上是定义工件在机床上安放时的参考点，即装卡原点。
装卡原点常见于带回转(或摆动)工作台的数控机床或加工中心，一般是机床工作台上的一个固定点，比如回转工作台回转中心，在零位时其与机床原点的偏移量为定值，供CNC系统原点偏移计算用。
同样的方式在刀具主轴端面创建一名为“TOOL_MOUNT_JCT”的连接，用于模拟仿真时的安装刀具。
应注意坐标系方向，X轴为刀具安装轴。
按照如图6所示的顺序，同上方法创建工作台相对于机床床身围绕Z轴旋转的连接坐标系“ROT_C”，和围绕45°斜面法线旋转的坐标系“ROT_B”。
(4)创建机床运动轴
该功能的作用是定义机床组件的运动形式，定义X、Y、Z、B和C轴的行程范围及连接关系，如定义X轴，在X轴上点击“左键”→“MB3”→“Edit”→“Axis”→选择如图7所示的参数。
3.机床入库
建立好运动模型后，MTB导航器窗口结构如图8所示，用机床模型文件路径将设置好的机床加入到机床库以便被调，通常按以下：MACHesource\library\machine\graphic s\DMU_70_V。
4.修改机床库文件
在\MACH\resource\library\machine\ascii\machine_database.dat下添加新机床入口“DATA|dmu_70_v|1|5_AxMill(MM)|None|Ex:|${NXII_CAM_POST_DIR}d mu_70_v.dat|1.000000”，使机床库文件指向dmu_70_v.dat文件，以便在该“.dat”文件中，定义即将用的机床后处理器。
执行完以上操作步骤将生成一个完整的虚拟机床，当需要时就可以从机床库里调出并实现该机床仿真运动和生成加工NC程序。
四、虚拟机床仿真加工与验证
将建立好的虚拟机床添加到虚拟仿真机床库之后，就可以通过后置处理实现加工过程仿真以验证。
1)首先在加工环境下打开要验证的已生成刀具路径的加工件，使导航器切换到刀具导航器，然后通过以下步骤载入建立好的虚拟机床运动模型：双击“Generic_machine”→“R eplacemachi ne”→“Mill”→“dmu_70_v”→“CreatePartMountJunction”→“UsePartM ountJunction”→“OK”。
2)定义加工件及夹具，打开机床构造导航器，与前面的添加组建同样方式在载入的虚拟机床上定义机床加工件、毛坯及夹具等。
3)定义加工刀具，在MTB环境中对加工所需的刀具装配模型(刀具和刀柄等)进行运动模型定义，方法与机床运动模型的定义类似。
如果不提供刀具运动模型，系统可以根据加工模型中的刀具参数自动创建一个加工刀具，因此这一步不是必须要有的。
4)定义机床驱动器(TheMachineToolDrive)，为了模拟真实的机床NC控制器行为，需要定义虚拟NC控制器控制虚拟机床，在PostBuilder中为机床创建POST处理器时，可以自动生成机床驱动文件。
5)进行ISV仿真(载入刀具运动模型与ISV的设置和实现)。
最后只要在刀具导航器或几何体导航器选择具体操作点右键激活仿真(simulate)，即可实现对应程序的仿真加工。
NX的用户还可以在仿真运行的同时以图形化方式操纵显示屏，从而使得用户能从他们所希望的不同视角可视化地验证制造信息。
所有机械加工操作的真实再现，包括实时显示每项操作的除料过程。
图9和图10为在虚拟机床DMU70V上实现加工验证实例图。
五、结论
本文利用计算机仿真技术，建立提高数控机床运动精度的优化仿真模型，同时利用现代测量技术，通过实验手段掌握数控机床在加工状态下的动态性能和运行规律，验证数控机床仿真模型的正确性，从而为数控机床虚拟建模提供技术支持，使数控系统网络化以及实现数控设备远程监控成为可能。
通过构建的DMU70V五轴联动数控铣床虚拟模型，实现了数控编程的虚拟制造，比一些CAD/CAM单纯的刀位文件仿真更真实、直观、更接近实际加工情况，仿真后的NC程序不用试切，可直接输入机床进行加工，极大地提高数控编程的效率和质量。
