UG教案第十四讲 §8.1 工程图参数设置§8.2 创建工程图纸§8.3 视图操作

教学课题 §8.1 工程图参数设置§8.2 创建工程图纸§8.3 视图操作 学时 2

教学目的及要求 能利用视图管理功能向图纸中添加基本视图和剖视图等视图。

教学重点 剖视图的创建。 解决措施

教与练结合

教学难点 剖视图中局部剖视图、旋转剖视图、展开剖视图和阶梯剖视图的创建。 解决措施

教与练结合

教具及参考资料 《UG典型案例造型设计》、《UG NX4 从入门到精通》 课型

综合

板

书

设

计 教学内容 教学方法及手段 时间

分配

[导入新课]：

利用UG的Modeling（实体建模）功能创建的零件和装配模型，可以引用到UG的Drafting（工程图）功能中，快速的生成二维工程图。由于UG的Drafting功能是基于创建三维实体模型的二维投影所得到的二维工程图，因此，工程图与三维实体模型是完全关联的，实体模型的尺寸、形状和位置的任何改变，都会引起二维工程图作出时时变化。

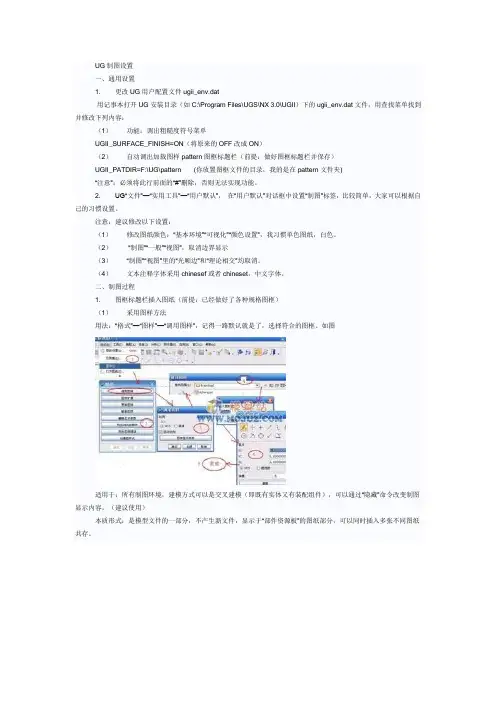

当用户在UG主菜单条中选择了 【Application】→【Drafting】菜单命令后，系统就进入了工程图功能模块，并出现工程图设计界面。

工程图设计界面与实体建模设计工作界面相比，在主菜单条上增加了Drawing下拉菜单项。另外，主界面上还会增加Drawing Layout（工程图布局）、Drafting Annotation（工程图标注）、Drafting Preference（工程图参数）及Dimension（尺寸标注）三个工具栏。应用这些菜单命令和工具栏图标可以快速建立和编辑二维工程图。

[讲授内容]：

一、添加视图

选择菜单命令【Drawing】→【Add View】或在工具栏中单击按钮，系统将弹出如图2所示的【添加视图】对话框。该对话框上部的图标选项用于指定添加视图的类型；对话框中部是可变显示区，用户选取的添加视图类型不同时，其中显示的选项也有所区别；对话框下部是与添加视图类型相对应的参数设置选项。利用该对话框，用户可在工程图中添加模型视图、投影视图、向视图、局部放大图和各类剖视图。下面介绍一下该对话框中各主要选项的用法，其中有关剖视图的操作将在下一小节中详细介绍。

1．添加视图类型

该选项组位于【添加视图】对话框的上部，用于设置要向工程图中添加何种类型的视图。UG中共提供了11种不同类型的视图方式，用户可以选取所需的视图类型。

 Import View（添加模型视图）

模型视图是指部件模型的各种向视图和轴测图，包括TOP（俯视图）、BOTTOM（仰视图）、FRONT（主视图）、BACK（后视图）、RIGHT（右视图）、LEFT（左视图）、TFR-ISO（正等轴侧视图）、TFR-TRI（轴侧视图）和各种用户定义视图。这些视图可添加到工程图中作基本视图，并可通过正交投影生成其它视图。

选取该图标选项时，【添加视图】对话框的可变显示区就如图1所示。其中视图列表框中列出了各种模型视图和用户定义视图；下部列出了添加模型视图时的对应参数。添加模型视图时，用户先在视图列表框中选择一种视图，如果需要可修改相关选项（如视图名称和视图比例等），再将鼠标移到绘图工作区中。这时，在绘图工作区中会出现所选视图的边框，拖动视图到合适位置，即可将选择视图定位到工程图中，移动鼠标可继续添加所选视图到工程图的其它位置，也可选择其它视图按同样方法添加到工程图中。

如果要将视图边界隐藏，可选择菜单命令【Preferenc】→【Visualization】，在Names/Borders选项卡中设置Show View Borders复选框，取消它的功能，则工程图中不显示视图边界。下面介绍一下可变显示区中各选项的用法。

图1 【删除工程图】对话框 图2 【添加视图】对话框

 Scale（比例）和Expression（表达式比例）

这两个选项都用于修改工程图中的视图比例，省缺是按新建工程图时设置的比例（概念不同于新建时系统的默认比例）。用户可以直接在Scale文本框中输入需要的视图比例，也可以利用Expression选项，按表达式来设置添加视图的比例。

 Inherit XY Clipping Bounds（继承XY修剪边界）

该选项用于设置视图边界是否继承模型视图中XY的修剪边界。选取该选项时，则系统会自动继承模型视图的修剪边界；若不选取该选项，则边界类型为自动矩形边界。

 Transfer Annotation（转换注释）

该选项用于指定是否将模型中存在的注释转换到视图中。

由于各种模型视图都是从固定方向观察摸型，因此，模型视图不能随意改变观察方向。对于形状复杂的部件，如果需要引入某个特定视角的模型视图到工程图中，则要先自定义视图，然后再将其引入。

自定义视图的方法是：先在Modeling功能中，旋转实体模型到合适方位，再选择ViewoperationSave As菜单命令，系统将弹出【存储工作视图】对话框中，在对话框中输入自定义视图的名称，并将其保存，来产生一个自定义视图。再回到Drafting功能中，选择【添加视图】对话框的Import View图标，此时，在视图列表框中会列出用户自定义视图的名称，这样才可将其添加到工程图中。与其它视图一样，添加的自定义视图也可以进行正交投影和剖切，生成正交投影视图和剖视图。

 Orthographic View（添加正交投影视图）

在【添加视图】对话框单击按钮，则改对话框中的可变显示区的内容将变换为如图3所示。

图3 添加正交投影视图

 Select Parent View（选择父视图）

该选项用于在绘图工作区或视图列表框中选择视图作为父视图。根据需要，还可修改其相关参数（如改变视图间距和更改视图名称等）。

 Place View（放置视图）

选择了父视图之后，放置视图图标自动激活。将鼠标移到绘图工作区中，这时会出现正交投影视图的边框，可沿水平和垂直两个方向拖动视图，使其拖动到合适的位置，则系统将正交投影视图定位到工程图中。

 Distance（距离）

该选项用于指定是否用父视图与投影视图之间距离来确定投影视图的位置。如果指定了距离值，则在放置视图时，系统会按文本框中输入的距离值确定正交投影视图的位置。

 Inherit GDT in Drawing Plane（在工程图中继承几何公差）

该选项用于指定在所添加的视图中是否继承实体模型的几何公差。

正交投影视图是对模型视图进行正交投影后所得到的视图。因此，在添加正交投影视图时，工程图中必须存在已有的模型视图（即父视图）。图4所示的就是添加正交投影视图的示例。

图4 添加正交投影视图示例

 Auxiliary View（添加向视图）

向视图是沿某方向观察实体模型的投影视图。在【添加视图】对话框单击按钮，则对话框中的可变显示区的内容变换为如图50所示。

图5 添加向视图

 Select Parent View（选择父视图）

该选项用于在绘图工作区或视图列表框中选择视图作为父视图。根据需要，还可修改其相关参数（如改变视图间距和更改视图名称等）。

 Define Hinge Line（定义折叶线）

选择父视图之后，定义折叶线（Hinge line）图标自动激活（折叶线是与投影方向垂直的线）。利用矢量功能选项，可在父视图中定义向视图的折叶线，这时，窗口中会出现表示折叶线方向的矢量符号。如果指定的折叶线方向不符合要求，还可选择Reverse vector（反向）选项来使折叶线方向反向。

 Place View（放置视图）

最后，系统会激活放置视图图标。将鼠标移到绘图工作区中，这时会出现向视图视图的边框（向视图只能

沿折叶线的垂直方向移动），拖动视图到理想位置或定义视图放置位置的距离，则系统将所选视图定位在图样中，图6所示的就是添加向视图的示例。

图6 添加向视图

 Detail View（添加局部放大视图）

局部放大图用于表达视图的细小结构，用户可对任何视图进行局部放大。在【添加视图】对话框单击按钮，则对话框中的可变显示区的内容如图7所示。下面介绍一下其中各主要选项的用法。

图7 添加局部放大视图

 Select Parent View（选择父视图）

该选项用于在绘图工作区或视图列表框中选择视图作为父视图。

 Define Viewbound（定义视图边界）

该选项用于指定视图的边界。利用点创建功能，在父视图上选择了局部放大部位的中心点后，用户可以拖动鼠标来定义视图边界，至合适位置后，单击鼠标左键即可完成边界的设置。

 Place View（放置视图）

最后，系统会激活放置视图图标。用户将局部放大图的边框移动至理想位置并确定后，系统即将局部放大视图定位在图样中。

 Scale（比例）

该文本框中用于输入局部放大视图的比例。该比例是放大图与实际尺寸的比例，而不是放大图与父视图的比例。

 Circular Boundary（定义圆形边界）

选取该选项，则指定的局部放大图的边界为圆形；不选取该选项，则视图边界为矩形。

图8所示的就是添加局部放大视图的示例。

图8 添加局部放大视图

2．View Name（视图名称）

该文本框可为添加的视图指定名称。如果不输入视图名称，或输入的视图名称不正确时，系统将自动产生一个视图名称。

3．Reference（参考视图）

该选项指定是否将所添加的视图转化为参考视图。选取该选项，则系统将添加的视图自动转化为参考视图。参考视图在工程图中不显示视图内容，只显示视图边界，中间还有一个标记，而且不能对其进行直接的操作，但其视图内容可以进行打印。参考视图可通过视图编辑功能激活，但参考视图在激活前不能进行更新。

4．Move（移动视图）

该选项用于移动添加视图的位置。如果在添加视图时，指定的视图位置不合适，可以利用这个选项对视图在工程图中的位置进行修改。

二、简单剖视图

在图6-6中单击Simple Section Cut（简单剖视图）按钮，对话框的可变显示区会变成如图9所示的形式。其中选择操作步骤栏中出现了选择父视图、定义折叶线、指定剖切位置和放置剖视图四个步骤图标。视图列表框中列出了产生剖视图时可选择的父视图，下部的参数选项用于设置剖视图的剖切参数。下面介绍一下生成简单剖视图操作步骤的用法。

图9 创建简单剖视图

1．选择父视图

当要生成剖视图时，选择父视图步骤图标将自动激活。用户可在视图列表框或绘图工作区中选择要剖切的视图，并在对话框中设置Distance（距离）选项和设置剖切符号是否显示等选项。

2．定义折叶线

选择父视图之后，定义折叶线图标自动激活。用户可用对话框中的矢量功能选项指定折叶线方向。指定方
