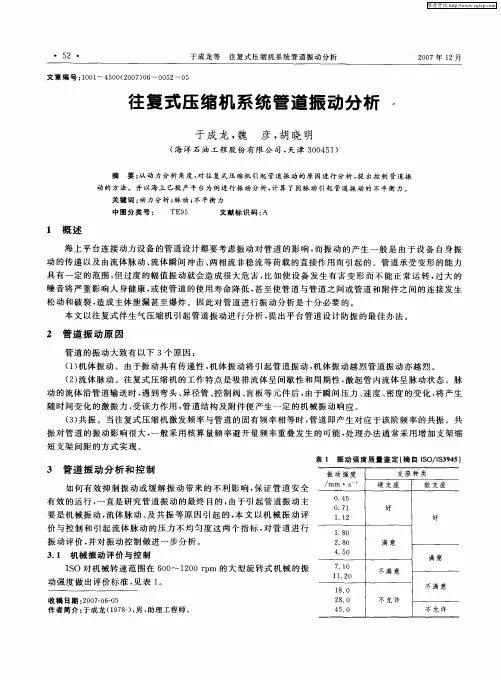

・　５２　・　于成龙等往复式压缩机系统管道振动分析　２００７年１２月　文章编号：１００１～４５００（２００７）０６—００５２—０５　往复式压缩机系统管道振动分析。　

于成龙，魏　彦，胡晓明　（海洋石油工程股份有限公司，天津３００４５１）　

摘要：从动力分析角度，对往复式压缩机引起管道振动的原因进行分析，提出控制管道振　动的方法。并以海上已投产平台为例进行振动分析，计算了因脉动引起管道振动的不平衡力。　关键词：动力分析；脉动；不平衡力　中图分类号：ＴＥ９５　文献标识码：Ａ　ｌ　概述　海上平台连接动力设备的管道设计都要考虑振动对管道的影响，而振动的产生一般是由于设备自身振　动的传递以及由流体脉动、流体瞬间冲击、两相流非稳流等荷载的直接作用而引起的。管道承受变形的能力　具有～定的范围，但过度的幅值振动就会造成很大危害，比如使设备发生有害变形而不能正常运转，过大的　噪音将严重影响人身健康，或使管道的使用寿命降低，甚至使管道与管道之间或管道和附件之间的连接发生　松动和破裂，造成主体泄漏甚至爆炸。因此对管道进行振动分析是十分必要的。　本文以往复式伴生气压缩机引起管道振动进行分析，提出平台管道设计防振的最佳办法。　２管道振动原因　管道的振动大致有以下３个原因：　（１）机体振动。由于振动具有传递性，机体振动将引起管道振动，机体振动越烈管道振动亦越烈。　（２）流体脉动。往复式压缩机的工作特点是吸排流体呈间歇性和周期性，激起管内流体呈脉动状态。脉　动的流体沿管道输送时，遇到弯头、异径管、控制阀、盲板等元件后，由于瞬间压力、速度、密度的变化，将产生　随时间变化的激振力，受该力作用，管道结构及附件便产生一定的机械振动响应。　（３）共振。当往复式压缩机激发频率与管道的固有频率相等时，管道即产生对应于该阶频率的共振。共　振对管道的振动影响很大，一般采用核算量频率避开量频率重叠发生的可能，处理办法通常采用增加支架缩　短支架间距的方式实现。　３管道振动分析和控制　如何有效抑制振动或缓解振动带来的不利影响，保证管道安全　有效的运行，一直是研究管道振动的最终目的，由于引起管道振动主　要是机械振动，流体脉动、及共振等原因引起的，本文以机械振动评　价与控制和引起流体脉动的压力不均匀度这两个指标，对管道进行　振动评价，并对振动控制做进一步分析。　３．１机械振动评价与控制　ＩＳＯ对机械转速范围在６Ｏ０～１２００　ｒｐｍ的大型旋转式机械的振　动强度做出评价标准，见表Ｉ。　收稿日期：２００７—０６—０５　作者简介：于成龙（１９７８一），男，助理工程师。　表１振动强度质量鉴定（摘自ＩＳＯ／ＩＳ３９４５）　振动强度　支座种类　／ｒａｍ’Ｓ一　硬支座　软支座　０．４５　Ｏ．７１　好　ｌ＿１２　好　ｌ＿８Ｏ　２．８Ｏ　满意　４．５Ｏ　满意　７．１０　１１．２０　不满意　１８．０　不满意　２８．０　不允许　４５．０　

故障分析　Ｆａｕｌｔ＾ｎａ　ｓ　

文章编号：１００６—２９７１（２０１２）０５—００５６—０４　

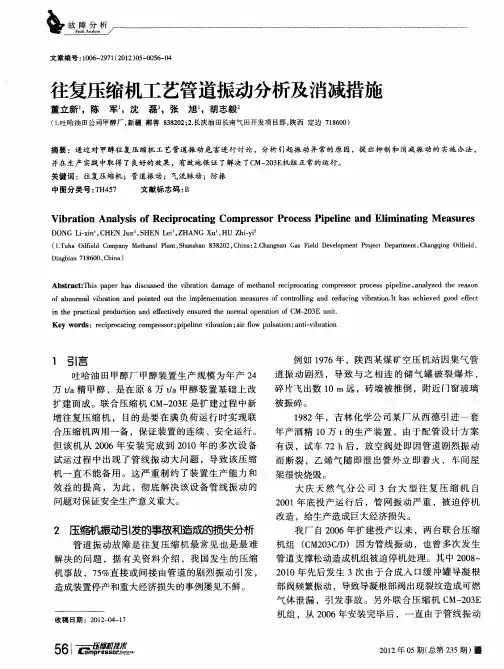

往复压缩机工艺管道振动分析及消减措施　

董立新　。陈军　，沈磊　，张旭　，胡志毅　

（１．吐哈油田公司甲醇厂，新疆都善８３８２０２；２．长庆油田长南气田开发项目部，陕西定边７１８６００）　

摘要：通过对甲醇往复压缩机工艺管道振动危害进行讨论，分析引起振动异常的原因，提出抑制和消减振动的实施办法，　并在生产实践中取得了良好的效果，有效地保证了解决了ＣＭ一２０３Ｅ机组正常的运行。　

关键词：往复压缩机；管道振动；气流脉动；防振　中图分类号：ＴＨ４５７　文献标志码：Ｂ　

Ｖｉｂｒａｔｉｏｎ　Ａｎａｌｙｓｉｓ　ｏｆ　Ｒｅｃｉｐｒｏｃａｔｉｎｇ　Ｃｏｍｐｒｅｓｓｏｒ　Ｐｒｏｃｅｓｓ　Ｐｉｐｅｌｉｎｅ　ａｎｄ　Ｅｌｉｍｉｎａｔｉｎｇ　Ｍｅａｓｕｒｅｓ　

ＤＯＮＧ　Ｌｉ—ｘｉｎ　，ＣＨＥＮ　Ｊｕｎ　，ＳＨＥＮ　Ｌｅｉ　，ＺＨＡＮＧ　Ｘｕ　，ＨＵ　Ｚｈｉ—ｙｉ。　（１．Ｔｕｈａ　Ｏｉｌｆｉｅｌｄ　Ｃｏｍｐａｎｙ　Ｍｅｔｈａｎｏｌ　Ｐｌａｎｔ，Ｓｈａｎｓｈａｎ　８３８２０２，Ｃｈｉｎａ；２．Ｃｈａｎｇｎａｎ　Ｇａｓ　Ｆｉｅｌｄ　Ｄｅｖｅｌｏｐｍｅｎｔ　Ｐｒｏｊｅｅｔ　Ｄｅｐａｒｔｍｅｎｔ，Ｃｈａｎｇｑｉｎｇ　Ｏｉｌｆｉｅｌｄ　Ｄｉｎｇｂｉａｎ　７１８６００，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｉｓ　ｐａｐｅｒ　ｈａｓ　ｄｉｓｃｕｓｓｅｄ　ｔｈｅ　ｖｉｂｒａｔｉｏｎ　ｄａｍａｇｅ　ｏｆ　ｍｅｔｈａｎｏｌ　ｒｅｃｉｐｒｏｃａｔｉｎｇ　ｅｏｍｐｒｅｓｓｏｒ　ｐｒｏｃｅｓｓ　ｐｉｐｅｌｉｎｅ，ａｎａｌｙｚｅｄ　ｔｈｅ　ｒｅａｓｏｎ　ｏｆ　ａｂｎｏｒｍａｌ　ｖｉｂｒａｔｉｏｎ　ａｎｄ　ｐｏｉｎｔｅｄ　ｏｕｔ　ｔｈｅ　ｉｍｐｌｅｍｅｎｔａｔｉｏｎ　ｍｅａｓｕｒｅｓ　ｏｆ　ｃｏｎｔｒｏｌｌｉｎｇ　ａｎｄ　ｒｅｄｕｃｉｎｇ　ｖｉｂｒａｔｉｏｎ．Ｉｔ　ｈａｓ　ａｃｈｉｅｖｅｄ　ｇｏｏｄ　ｅｆｆｅｃｔ　

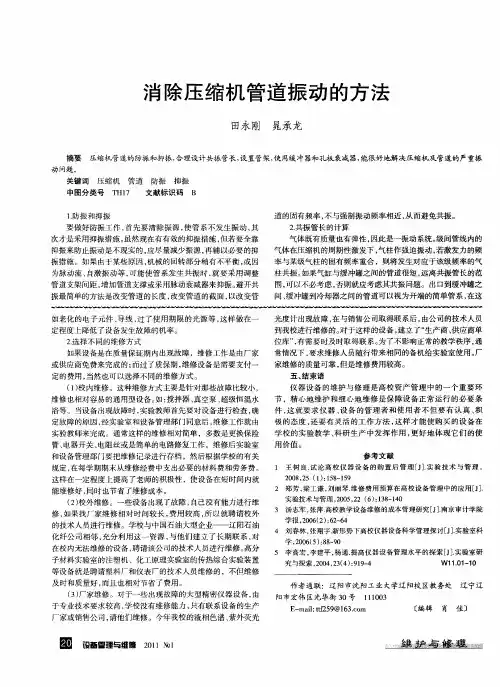

消　除压缩机管道振动的方法　田永刚　晁承龙　摘要压缩机管道的防振和抑振，合理设计共振管长，设置管架，使用缓冲器和孔板衰减器，能很好地解决压缩机及管道的严重振　动问题。　关键词压缩机管道防振抑振　中图分类号ＴＨ１７　文献标识码Ｂ　１．防振和抑振　要做好防振：［作，首先要清除振源，使管系不发生振动，其　次才是采用抑振措施。虽然现在有有效的抑振措施，但若要全靠　抑振来防止振动是不现实的，应尽量减少振源，再辅以必要的抑　振措施。如果由于某些原因，机械的回转部分稍有不平衡，或因　为脉动流、自激振动等，可能使管系发生共振时，就要采用调整　管道支架间距，增加管道支撑或采用脉动衰减器来抑振。避开共　振最简单的方法是改变管道的长度，改变管道的截面，以改变管　道的固有频率，不与强制振动频率相近，从而避免共振。　２．共振管长的计算　气体既有质量也有弹性，因此是一振动系统。级间管线内的　气体在压缩机的周期性激发下，气柱作强迫振动，若激发力的频　率与某级气柱的固有频率重合，则将发生对应于该级频率的气　柱共振。如果气缸与缓冲罐之间的管道很短，远离共振管长的范　围，可以不必考虑，否则就应考虑其共振问题。出口到缓冲罐之　间、缓冲罐到冷却器之间的管道可以视为开端的简单管系，在这　如老化的电子元件、导线，过了使用期限的光源等，这样做在一　定程度上降低了设备发生故障的机率。　２．选择不同的维修方式　如果设备是在质量保证期内出现故障，维修工作是由厂家　或供应商免费来完成的；而过了质保期，维修设备是需要支付一　定的费用，当然也可以选择不同的维修方式。　（１）校内维修。这种维修方式主要是针对那些故障比较小，　维修也相对容易的通用型设备。如：搅拌器、真空泵、超级恒温水　浴等。当设备出现故障时，实验教师首先要对设备进行检查，确　定故障的原因，经实验室和设备管理部门同意后，维修工作就由　实验教师来完成。通常这样的维修相对简单，多数是更换保险　管、电器开关、电阻丝或是简单的电路修复工作。维修后实验室　和设备管理部门要把维修记录进行存档，然后根据学校的有关　规定，在每学期期末从维修经费中支出必要的材料费和劳务费。　这样在一定程度上提高了老师的积极性，使设备在短时间内就　能维修好，同时也节省了维修成本。　（２）校外维修。一些设备出现了故障，自己没有能力进行维　修，如果找厂家维修相对时间较长，费用较高，所以就聘请校外　的技术人员进行维修。学校与中国石油大型企业——辽阳石油　化纤公司相邻，充分利用这一资源，与他们建立了长期联系，对　在校内无法维修的设备，聘请该公司的技术人员进行维修。高分　子材料实验室的注塑机、化工原理实验室的传热综合实验装置　等设备就是聘请塑料厂和仪表厂的技术人员维修的，不但维修　及时和质量好，而且也相对节省了费用。　（３）厂家维修。对于一些出现故障的大型精密仪器设备，由　于专业技术要求较高，学校没有维修能力，只有联系设备的生产　厂家或销售公司，请他们维修。今年我校的液相色谱、紫外荧光　圈Ｌｇｍｌｔｌ￣＿ｔｌｆＭ　２０１１№１　光度计出现故障，在与销售公司取得联系后，由公司的技术人员　到我校进行维修的。对于这样的设备，建立了“生产商、供应商单　位库”，有需要时及时取得联系。为了不影响正常的教学秩序，通　常情况下，要求维修人员随行带来相同的备机给实验室使用。厂　家维修的质量可靠，但是维修费用较高。　五、结束语　仪器设备的维护与修理是高校资产管理中的一个重要环　节，精心地维护和细心地维修是保障设备正常运行的必要条　件，这就要求仪器、设备的管理者和使用者不但要有认真、积　极的态度，还要有灵活的工作方法，这样才能使购买的设备在　学校的实验教学、科研生产中发挥作用，更好地体现它们的使　用价值。　参考文献　１王树良．试论高校仪器设备的购置后管理［Ｊ］．实验技术与管理，　２００８，２５（１）：１５８～１５９　２郑芳，梁工谦，刘丽琴．维修费用预算在高校设备管理中的应用［Ｊ］＿　实验技术与管理，２００５，２２（６）：１３８～１４０　３汤志军，张萍．高校教学设备维修的成本管理研究［Ｊ］．南京审计学院　学报，２００６（２）：６２～６４　４刘春林，张翔宇．新形势下高校仪器设备科学管理探讨ＥＪ］．实验室科　学，２００６（５）：８８～９Ｏ　５李高宏，李建平，杨通．提高仪器设备管理水平的探索［Ｊ］＿实验室研　究与探索，２００４，２３（４）：９１９—４　Ｗ１１．０１－４０　作者通联：辽阳市沈阳工业大学辽阳校区教务处辽宁辽　阳市宏伟区光华街３０号ｌｌ１００３　Ｅ—ＩＴＩａｉｌ：ｔｆ２５９＠１６３．ｃ０ｍ　［编辑肖佳］　整兰　篷整　翅塑　坠鏊釜

加氢装置中往复式压缩机振动原因分析及解决措施

摘要：在我国社会经济水平不服提高的今天，工业也得到了较大程度的发展，在这个过程中会面临着很多的机遇和挑战。就从目前的情况看来，工业发展生产过程中会应用到各种各样的机械设备，其中不可缺少的就是往复式压缩机，这种设备会与各个方面工作之间有着紧密的联系。不过往复式压缩机会受到一些因素的影响而导致无用功的出现，这样不仅会导致较为严重的机械损失出现，而且还会在能源方面受到损失。所以，相关工作人员要结合往复式压缩机的实际运行情况及振动原因进行充分的分析，在这之后采取有效的措施进行处理。

关键词：加氢装置；往复式压缩机；振动原因；解决措施

前言：

通过实际调查发现，加氢装置当中会涉及到较多中设备，其中占据非常重要地位的就是往复式压缩机，这种设备有着较广的适用范围，并且还会对加氢装置整体运行效率和质量带来较大程度的影响。然而往复式压缩机在运行过程中不可避免的会出现振动，这就要求工作人员要对振动原因进行充分掌握，在这之后进行相应处理，进而才能够达到良好的效果，保障加氢装置的安全长周期稳定运行。

一、往复式压缩机的工作原理

第一阶段，膨胀阶段。在往复运动时会对活塞产生一个巨大推力，让活塞得以开展往复运动。在活塞和闸门存在较远距离时，能够通过吸气能量的转换来对整体砌体变化产生影响。当活塞和闸门距离较近时，则能够利用吸气方式进到阀门当中，整体结构也会出现相应改变，阀门也会随之关闭。第二阶段，吸气阶段。通常是因为压差二产生吸力，当活塞出现往复运动时，压力差会打开吸入口阀门，导致腔室体积变大，而且在压差作用下气体会逐步吸入工作室内，在气体逐步抽压的情况下，压力差慢慢变小，直至阀门消失。第三阶段，压缩阶段。在往复运动过程中活塞反向运动过程中，工作室体积变小，不过工作室压力变大情况下，排气口关闭会让工作是压力变大。第四阶段，排气阶段。压缩完毕后，工作室内部压力巨大，这时需要将气阀压力克服，排出气体。
