三相四线制供电系统中,零线的作用是什么

1
零线接触不良或断路带来的危害
有四台电脑都接在三相低压供电的同一相上 ,
泡上的电压仅为 35 V, 而 15 W 灯泡上的电压则高 达 345 V, 它不久将会烧坏。 在三相四线制的供电系统中 , 如果零线接地不 好或者接地端断了 , 其后果是在三相负载不平衡时 使零线的电位不等于 0, 也就是说中性点发生偏移 , 具体零线电位多少与三相负载不平衡有关, 越不平 衡, 中性点偏移就越大, 零线的电位就越高。零线电 位偏移后三相的相电压一般就不是 220 V, 有的相 会超过 220 V, 有的相则会低于 220 V。当中性点偏 移量太大 , 三相的相电压增加的相就可能使该相的 电器设备烧毁 , 三相的相电压减少相可能使该相的 电器不能正常工作 , 而且当零线的电位升高到一定 程度后, 还会造成触电事故。
倪

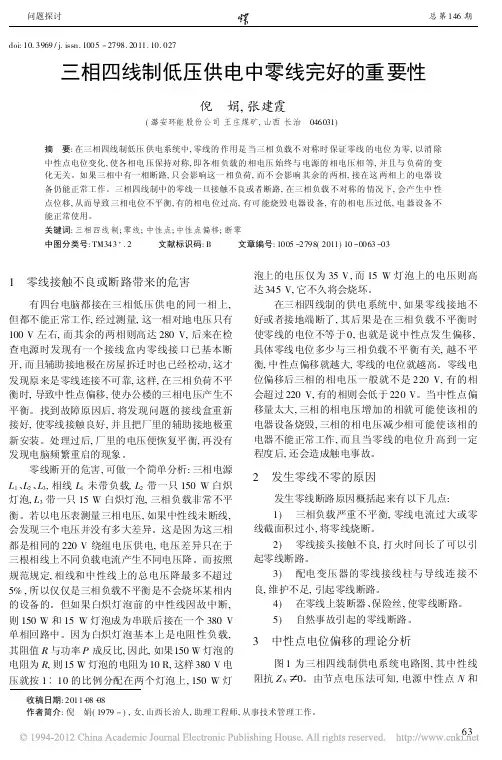

娟等 : 三 相四线制低压供电中零线完好的重要性
第 20 卷第 10 期
负荷中性点 N 之间中性点偏移电压为 :
的电压升高了 , 某些相 ( 例如 A 相) 的电压降低了 , 这就会影响负载的正常工作, 相电压升高, 有可能使 该相的用电设备因超过额定电压而损坏, 而相电压 降低 , 就使得用电设备不能正常工作。 通过以上分析 , 可见在三相四线制电网中, 应注 意以下问题:
中性点电位变化 , 使各相电 压保持对称 , 即各相 负载的 相电压 始终与 电源的 相电压相 等 , 并且与 负荷的 变 化无关。如果三相中有一相断路 , 只 会影响这一 相负荷 , 而不 会影响 其余的 两相 , 接在这 两相上 的电器 设 备仍能正常工作。三相四线制中的零线一旦接触不良或者断路 , 在三相负载 不对称的 情况下 , 会产生中 性 点位移 , 从而导致 三相电位不平衡 , 有的相电 位过高 , 有可 能烧毁 电器设 备 , 有的相电 压过低 , 电 器设备 不 能正常使用。 关键词 : 三相四线 制 ; 零线 ; 中性点 ; 中性点偏移 ; 断零 中图分类号 : TM343 + . 2 文献标识码 : B 文章编号 : 1005 2798( 2011) 10 0063 03

零线断线故障的判断和预防在三相四线制低压供电系统中，零线的作用是：当三相负荷不平衡时，能保证零线上的阻抗为零，以消除中性点位移，使各相的电压保持平衡。

三相中有一相发生断路，只影响本相，其他两相电压仍保持不变，接在这两相上的电器设备仍能正常工作。

但是，如果三相四线中的零线因故断路后，则会使三相电压不平衡，可能烧毁电器设备，或使电器设备无法正常使用。

零线断路有以下几种情况：1.单相供电：在单相供电范围内发生零线断路故障，能使供电范围内的电灯不亮，其他电器不能使用。

这时，用氖灯验电笔验电，相线、零线都亮，用数字验电笔验电，相线和零线都显示相电压，但用电压表测量却没有电压指示。

根据上述情况则可判定该供电范围内零线断路。

2.三相四线制线路某一分支发生零线断路故障的具体表现是：在这一分支供电范围内，一部分用户的电灯亮度不够、日光灯不能启动、电视机亮度下降、图像缩小，有电压保护的电器则无法开机或自动关机，而有一部分用户的电压明显升高、电灯特亮、电扇转速加快，情况严重的，电灯或其他电器很快烧坏。

发生以上情况则可判定该分支零线发生断路。

3.某三相配电变压器供电范围内发生零线断路故障，即零线母线发生断路，具体表现与三相四线分支发生零线断路故障相同，只不过范围更大、危害更严重、损失更严重。

主要预防措施：三相四线制供电，单相负荷应尽量分配均匀，要保持三相负荷平衡，加强对三相电流的监视，发现不平衡时要及时进行调整；三相四线制供电，零线电流不能大于相线电流的1／4,零线截面不能小于相线截面的1／2。

单相供电零线截面应和相线相同；零线的连接要牢固可靠，配电变压器及配电屏的引入、引出线应使用铜铝过渡线夹，并加强巡视和维护，特别要进行夜巡，发现接头打火要及时进行处理；三相四线制线路的零线不能装熔断器或单独的开关；断开三相四线制电路时，应先断开相线，后断开零线，接线时顺序应相反。

零线断线故障的判断和预防（2）判断和预防零线断线故障是电力系统维护和运营中非常重要的一部分。

零线应用在办公用电中出现问题的探究作者：陈文仁来源：《科技传播》2013年第16期摘要本文着重阐述了零线在低压供电系统中的两种规范产生矛盾，出现故障，存在隐患等；并对零线应用在机关办公供电的单相，三相四线制系统供电中的混合使用，安装设计，线径与电流，安全保护逐步进行分析讨论；并且提出采取相应的措施。

关键词零线（中性线）；零序；漂移；平衡；电位；相位中图分类号TP39 文献标识码A 文章编号 1674-6708（2013）97-0223-02说起零线，大家都是很熟悉，不会陌生，零线通常也称中性线，所谓中性线就是对三相四线制中而言，在三相负载完全平衡后中性线上的电流等于零或接近等于零，而称中性线。

在日常生活中，人们常常以为零线是没有“电”的，当人体直接碰上去是不会发生触电事故，这是人们对零线认识存在的一个误区，所以对于零线的安全意识也被大家所忽视；但是零线在施工以及日常维护过程，如果没有正确处理好，它就是一个“隐形杀手”，它的故障率是占低压供电系统中一大部分比例；在设计安装低压配电柜时，一般只是考虑在相线上安装了电流表来监视三相负载用电情况，而零线上是没有考虑的，其实在零线上安装一只电流表就更能直接监测三相负载和零线使用状况。

那么下面就来着重探讨零线的几个问题：1）零线（N）与保护接地线（PE）混合使用。

在低压供电系统中，零线的作用是：（1）用以接单相用电设备；（2）用以传导三相系统中不平衡电流和单相电流；（3）减少中性点的电位偏移；在三相四线制系统中，当负载存在不平衡时，不平衡电流可以通过零线回到中性点，从而促使整个供电系统的相电压，线电压保持平衡状态。

；另外在TN-C系统和TN-C-S 系统中还兼有用电设备的外壳保护接零功能。

而保护接地线是为了保证用电设备在正常情况下不带电，当故障来临时，对有带电有危险的人身及设备进行保护作用；保护接地或接零的作用是减轻和预防用电设备的绝缘被破坏，或静电感应电流等对人身造成触电事故，所以两者不能混合使用；2）零线线路上是否允许安装开关，有两种规范相互产生矛盾。

在三相电中零线有啥作用，与火线是什么关系：
1.在三相四线制系统中，如果能够保证三相负载完全的对称，那么零线就可有
可无；但是对于大多数场合基本不可能做到三相完全平衡，那么零线就出现了；
2.三相电中的零线的作用是给负荷侧的中性点也就是星点提供一个零电位，开
避免出现三项的不平衡问题；
3.如果没有零线或者是零线断了，那么三相负荷的中性点点位就会位移，中性
点点位位移造成的后果就是三相电压不平衡，有可能烧毁电器甚至引起火灾，另一方面是很多电器都不能使用；
4.所以，在三相电中，零线的作用就是防止三相不平衡造成危害。
